THD

Parafuso de fixação direta em betão de elevado desempenho

O parafuso de fixação direta em betão THD é um sistema com fixação no rebaixo para cargas pesadas em betão fissurado e não fissurado.
Este permite uma instalação mais rápida do que as cavilhas padrão em aplicações permanentes ou provisórias.
A rosca em dentes de serra garante uma fixação de elevado desempenho.

Ficha de Dados Técnicos

Marcação CE

ATE

Classe de serviço 2

Aço eletrozincado

Interior

Fogo R120

Dist. bord et entraxe faible

Detalhes do produto

Imagens


Características

Matéria

Aço eletrogalvanizado.

Vantagens

Aplicação mais rápida que a de uma cavilha tradicional.
Fixação estética graças à cabeça sextavada.
Anilha grande integrada para uma perfeita sobreposição da peça a fixar.
Parafuso desmontável para fixações temporárias.
Pequena distância no entre-eixo e nos bordos.
Colocação em carga imediata.
Montagem passante: aplicação direta através da peça a fixar.

Aplicação

Suporte

Betão fissurado e não fissurado.

Áreas de utilização

Fixações temporárias: elementos de cofragens, escoras.
Fixações pesadas: suportes de carpintarias, máquinas, resguardos.
Fixações em série: condutas de cabos, assentos em estádios e salas, corrimões, bastidores e consolas.

Dados técnicos

Dimensões

Dimensões e valores caraterísticos

Referência	Código artigo	Ø Thread [mm]	Comp. total [mm]	Esp. máx. peça a fixar [mm]	Ø máximo da peça a fixar [mm]	Ø drilling hole x min. drilling depth [mm]	Acond. - Caixa
THD M8-70/5	THD08070	10.3	70	5	12	8 x 75	50
THD M8-80/15	THD08080	10.3	80	15	12	8 x 75	50
THD M8-120/55	THD08120	10.3	120	55	12	8 x 75	50
THD M8-140/75	THD08140	10.3	140	75	12	8 x 75	50
THD M8-160/95	THD08160	10.3	160	95	12	8 x 75	50
THD M10-80/5	THD10080	12.5	80	5	14	10 x 85	50
THD M10-90/15	THD10090	12.5	90	15	14	10 x 85	50
THD M10-100/25	THD10100	12.5	100	25	14	10 x 85	50
THD M10-120/45	THD10120	12.5	120	45	14	10 x 85	50
THD M10-140/65	THD10140	12.5	140	65	14	10 x 85	50
THD M10-160/85	THD10160	12.5	160	85	14	10 x 85	50
THD M10-170/95	THD10170	12.5	170	95	14	10 x 85	50
THD M12-110/15	THD12110	14.4	110	15	16	12 x 105	20
THD M12-130/35	THD12130	14.4	130	35	16	12 x 105	20
THD M12-150/55	THD12150	14.4	150	55	16	12 x 105	20
THD M12-190/95	THD12190	14.4	190	95	16	12 x 105	20
THD M16-150/35	THD16150	19.6	150	35	22	16 x 130	10

Design Resistance

Referência	Design resistance
	Tension - N_Rd [kN]								Shear - V_Rd [kN]								Bending moment – M_Rd [Nm]
	Cracked concrete				Non-cracked concrete				Cracked concrete				Non-cracked concrete
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
THD M8-70/5	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M8-80/15	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M8-120/55	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M8-140/75	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M8-160/95	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M10-80/5	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-90/15	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-100/25	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-120/45	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-140/65	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-160/85	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-170/95	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M12-110/15	6.7	8.1	9.4	10.3	13.9	16.9	19.6	21.5	25.2	25.2	25.2	25.2	25.2	25.2	25.2	25.2	85.3
THD M12-130/35	6.7	8.1	9.4	10.3	13.9	16.9	19.6	21.5	25.2	25.2	25.2	25.2	25.2	25.2	25.2	25.2	85.3
THD M12-150/55	6.7	8.1	9.4	10.3	13.9	16.9	19.6	21.5	25.2	25.2	25.2	25.2	25.2	25.2	25.2	25.2	85.3
THD M12-190/95	6.7	8.1	9.4	10.3	13.9	16.9	19.6	21.5	25.2	25.2	25.2	25.2	25.2	25.2	25.2	25.2	85.3
THD M16-150/35	13.9	16.9	19.6	21.5	16.7	20.3	23.5	25.8	46.7	46.7	46.7	46.7	46.7	46.7	46.7	46.7	214.9

1) The design resistances have been calculated using the partial safety factors for resistances stated in ETA-12/0060.
2) The recommended loads have been calculated using the partial safety factors for resistances stated in ETA-12/0060 and with a partial safety factor for actions of
γF=1.4.
3) The load figures are valid for unreinforced concrete and reinforced concrete with a rebar spacing s ≥ 15 cm (any diameter) or with a rebar spacing s ≥ 10 cm, if
the rebar diameter is 10 mm or smaller.
4) “For combined tension and shear loads or anchor groups and/or in case of edge influence, a calculation per ETAG 001, Annex C, design method A or according to
CEN/TS 1992-4:2009 design method A shall be performed. Anchors under fire exposures are to be designed in accordance with EOTA -TR 020:2004 or CEN/TS 1992-4:2009 Annex D.
For details see ETA-12/0060.

Instalação

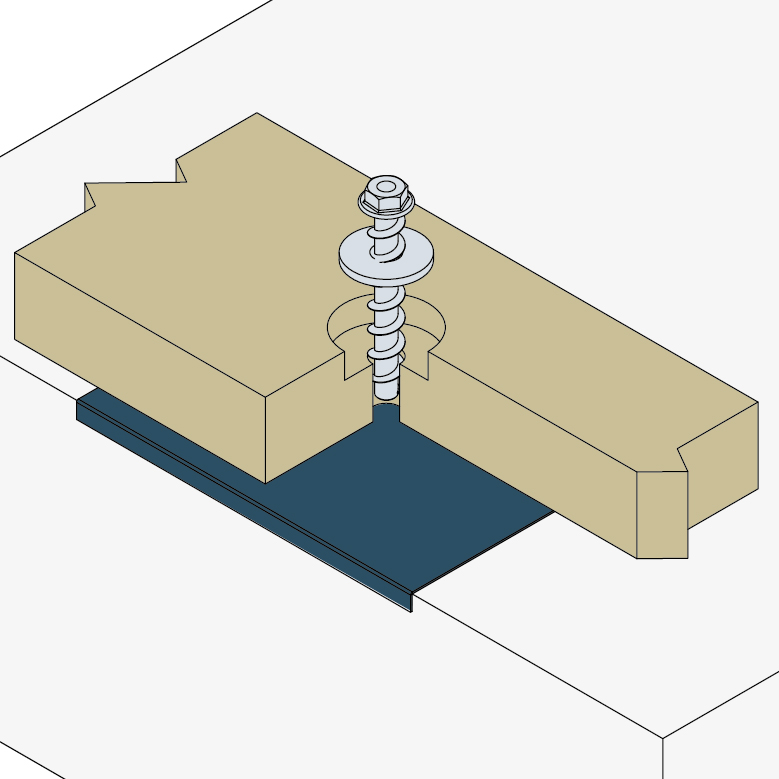

Fixação segundo o princípio de fixação no rebaixo: a rosca do parafuso roda no suporte de ancoragem durante o aperto do mesmo.
Abertura de chave: SW 24.
No betão é necessário utilizar uma chave de impacto.


Drill hole


Clean hole


Setting screw anchor with an impact screw driver


Check connection

Dados de montagem

Referência	ø perfuração [mm]	Min. drill depth - h₁ [mm]	&Oslmash drilling fixture - d_f [mm]	Abertura de chave sobre placa	Binário de aperto [Nm]	Impact screw driver ⁽⁷⁾- T_sd [Nm]	Prof. de ancoragem [mm]	Characteristic spacing⁽⁵⁾ - S_cr,N [mm]	Distância entre-eixos mínima [mm]	Characteristic edge distance - C_cr,N [mm]	Distância mínima no bordo [mm]	Espessura mínima do suporte [mm]
THD M8-70/5	8	75	12	13	NA	≤ 200	47	141	50	70.5	50	105
THD M8-80/15	8	75	12	13	NA	≤ 200	47	141	50	70.5	50	105
THD M8-120/55	8	75	12	13	NA	≤ 200	47	141	50	70.5	50	105
THD M8-140/75	8	75	12	13	NA	≤ 200	47	141	50	70.5	50	105
THD M8-160/95	8	75	12	13	NA	≤ 200	47	141	50	70.5	50	105
THD M10-80/5	10	85	14	15	75	≤ 515	55	165	60	82.5	60	125
THD M10-90/15	10	85	14	15	75	≤ 515	55	165	60	82.5	60	125
THD M10-100/25	10	85	14	15	75	≤ 515	55	165	60	82.5	60	125
THD M10-120/45	10	85	14	15	75	≤ 515	55	165	60	82.5	60	125
THD M10-140/65	10	85	14	15	75	≤ 515	55	165	60	82.5	60	125
THD M10-160/85	10	85	14	15	75	≤ 515	55	165	60	82.5	60	125
THD M10-170/95	10	85	14	15	75	≤ 515	55	165	60	82.5	60	125
THD M12-110/15	12	105	16	18	NA	≤ 515	70	210	80	105	80	150
THD M12-130/35	12	105	16	18	NA	≤ 515	70	210	80	105	80	150
THD M12-150/55	12	105	16	18	NA	≤ 515	70	210	80	105	80	150
THD M12-190/95	12	105	16	18	NA	≤ 515	70	210	80	105	80	150
THD M16-150/35	16	130	22	24	280	≤ 515	86	258	100	129	100	180
