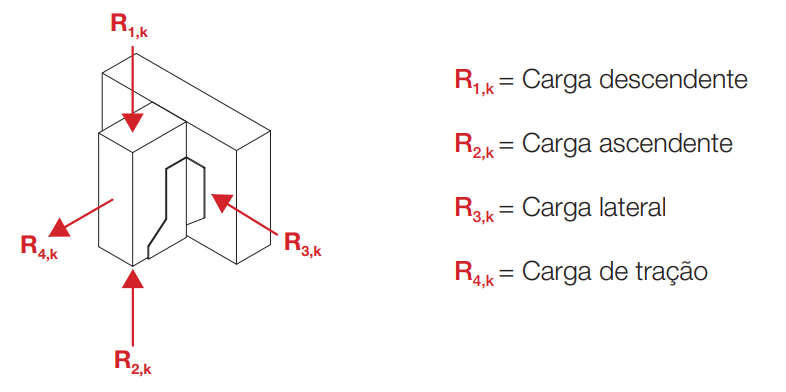

Cargas combinadas

Em caso de cargas combinadas, as fórmulas fornecidas para as famílias de produtos devem ser verificadas :

Descendente + traccion + latera : (F1/R1)² + (F3/R3)² + (F4/R4)² ≤ 1

Ascendente + traccion + lateral : (F2/R2)² + (F3/R3)² + (F4/R4)² ≤ 1


Elementos de fixação

O conjunto dos elementos de fixação (pregos, parafusos, ancoragens, etc.), referidos neste documento ou por um gabinete de estudos competente, deve ser instalado em conformidade com as instruções no documento. Se a quantidade, as dimensões, o tipo ou o revestimento do elemento de fixação não estiver conforme, a montagem não pode cumprir a sua função.

Instale todos os elementos de fixação antes de colocar a montagem em serviço.

Os furos para os parafusos devem ser entre 0,5 a 2 mm mais largos que os diâmetros dos parafusos.

Pistolas de pregos

Está autorizada a utilização de pistola de pregos para colocação das peças de montagem. Isto desde que os pregos correspondam às especificações neste documento e desde que os pregos sejam colocados nos furos.

Recomenda-se a utilização de uma pistola de pregos equipada com um detetor de perfuração.

Os valores caraterísticos publicados neste catálogo só são válidos para os pregos Simpson Strong-Tie®.

Para conhecer as cargas de outros pregos é necessário consultar o Eurocódigo 5.

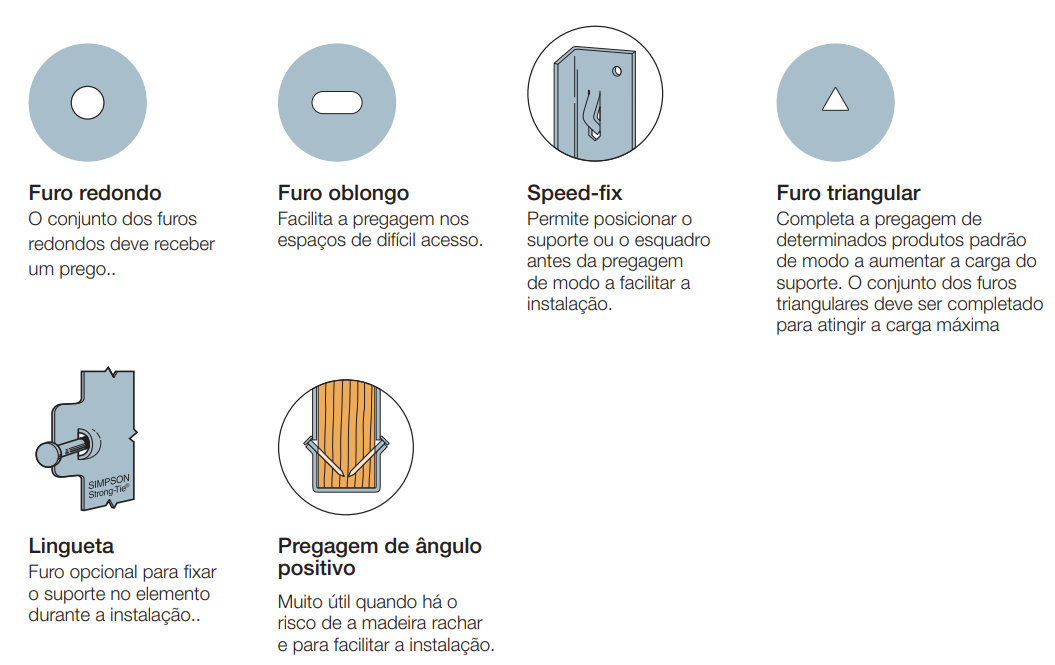

Datelhes


O material de suporte

A escolha do sistema de fixação é determinada pela natureza e pela estrutura do material que será o suporte da ancoragem.

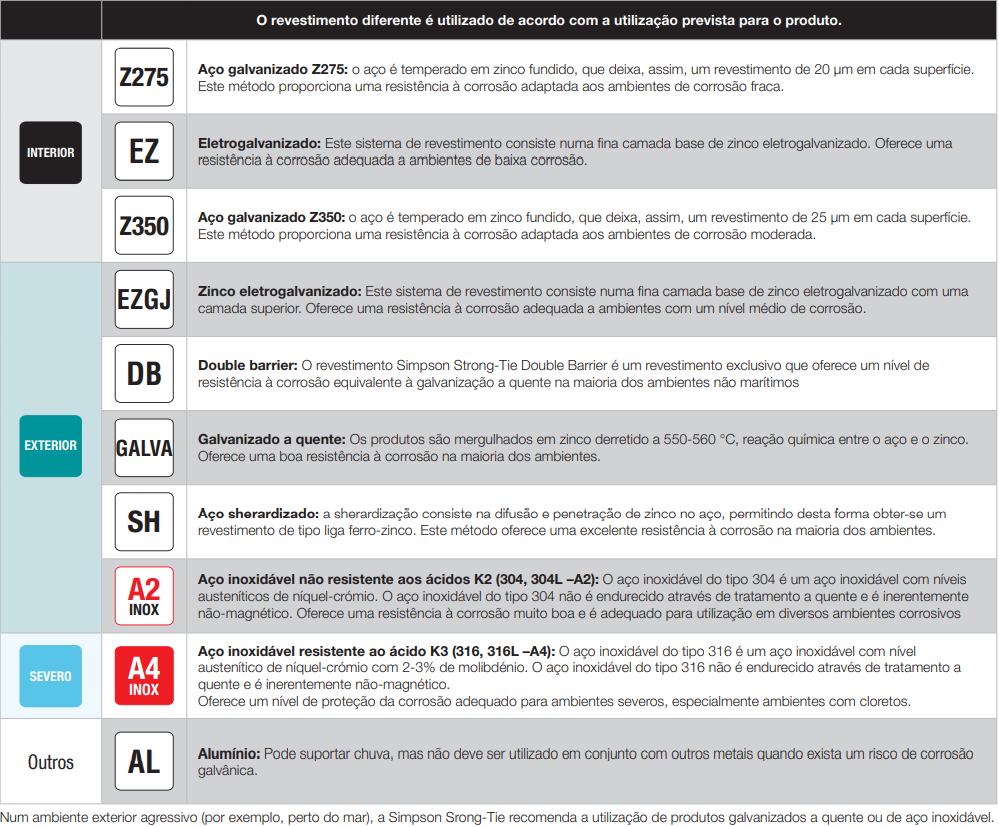

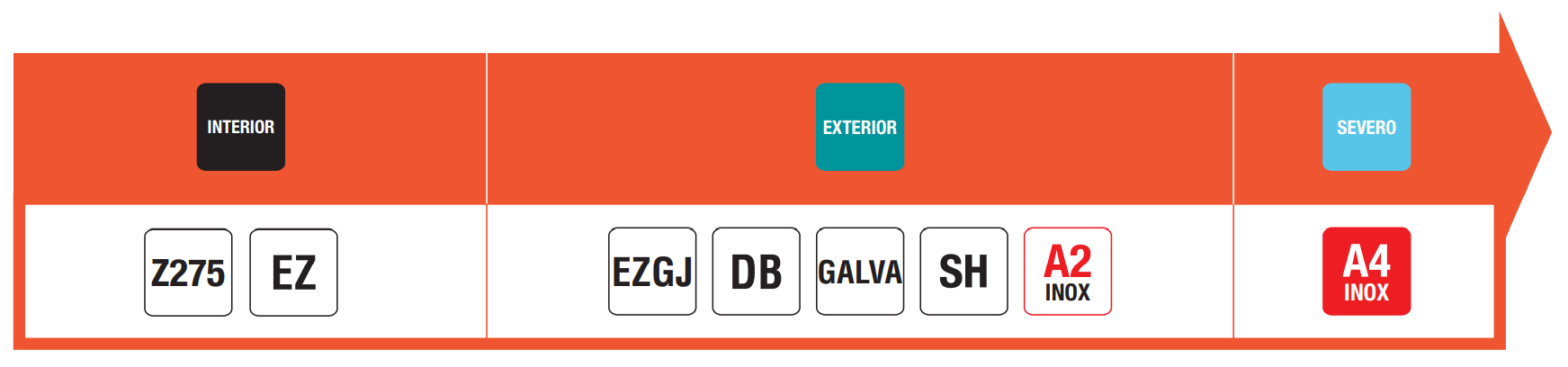

Revestimento diferente
