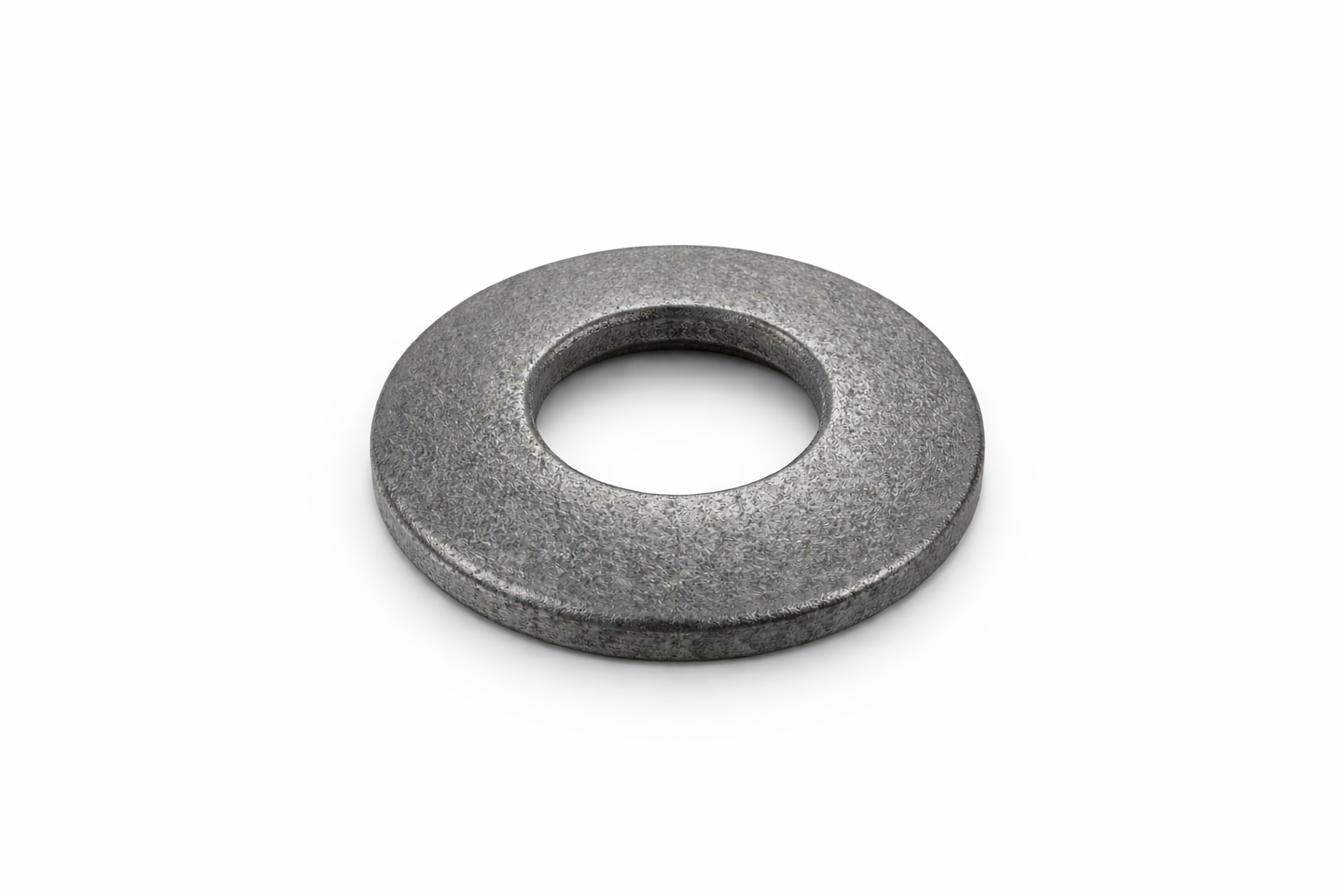

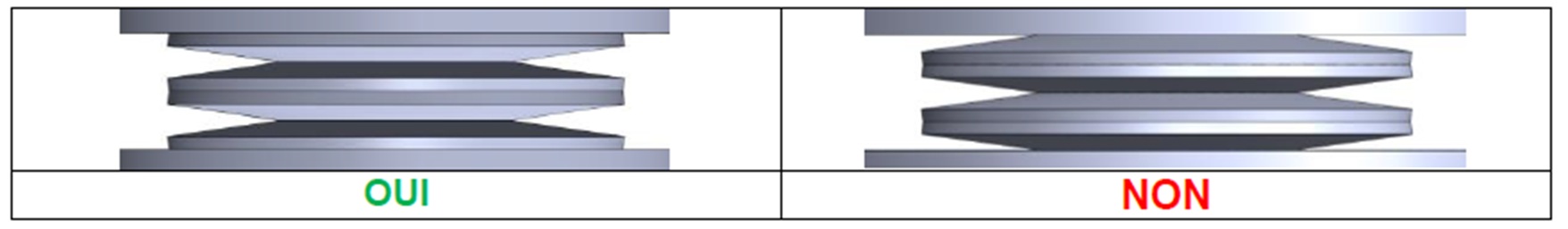

As anilhas OSW devem ser instaladas em série e na «orientação correta»; consulte o diagrama abaixo.

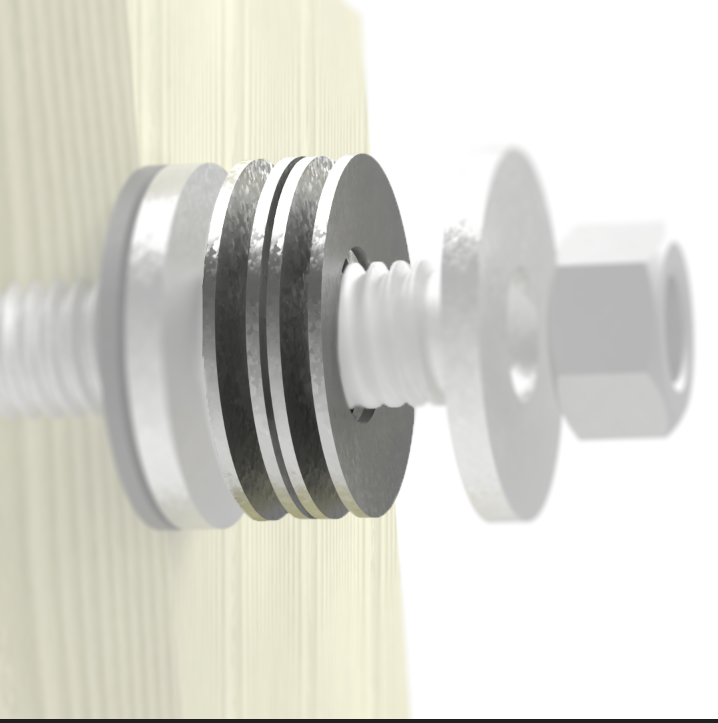

Para cada face exterior do conjunto, serão necessários:
1 anilha de EPDM
+ 4 anilhas de mola OSW
+ 2 anilhas mecânicas LL
As anilhas de mola devem ser comprimidas durante a instalação.
À medida que a madeira encolhe:
- as anilhas de mola expandem-se e mantêm a anilha de EPDM em contacto com a peça de trabalho, pressionando contra a anilha metálica;
- as anilhas EE podem afastar-se alguns milímetros, mas mantêm a vedação em torno do orifício.
- Para madeira laminada colada:
No caso da madeira laminada colada, o inchaço constitui a principal preocupação. Se não for previsto espaço suficiente para o inchaço, os elementos de fixação ou os componentes de madeira ficarão danificados (por exemplo, compressão das anilhas).
Recomenda-se a mesma solução técnica descrita acima. A única diferença reside na instalação, em que as anilhas de mola não são achatadas. São comprimidas num comprimento de 1 mm, o que lhes permite acomodar 3 mm de dilatação em cada lado exterior da junta.
Com dilatação:
- as anilhas de mola comprimem-se sob o efeito da dilatação, enquanto a anilha de EPDM permanece em contacto com a peça;
- em casos extremos, as anilhas EE podem comprimir-se ligeiramente e absorver parte da dilatação.
Gostaríamos de salientar a importância do teor de humidade da madeira durante a instalação. A instalação de madeira com elevado teor de humidade acarreta riscos, incluindo o enfraquecimento das juntas devido à formação de folgas significativas entre as peças quando a madeira atinge o seu encolhimento máximo.
Em resumo, as juntas ventiladas devem ser construídas utilizando madeira seca (teor de humidade médio ≤ 22%).
