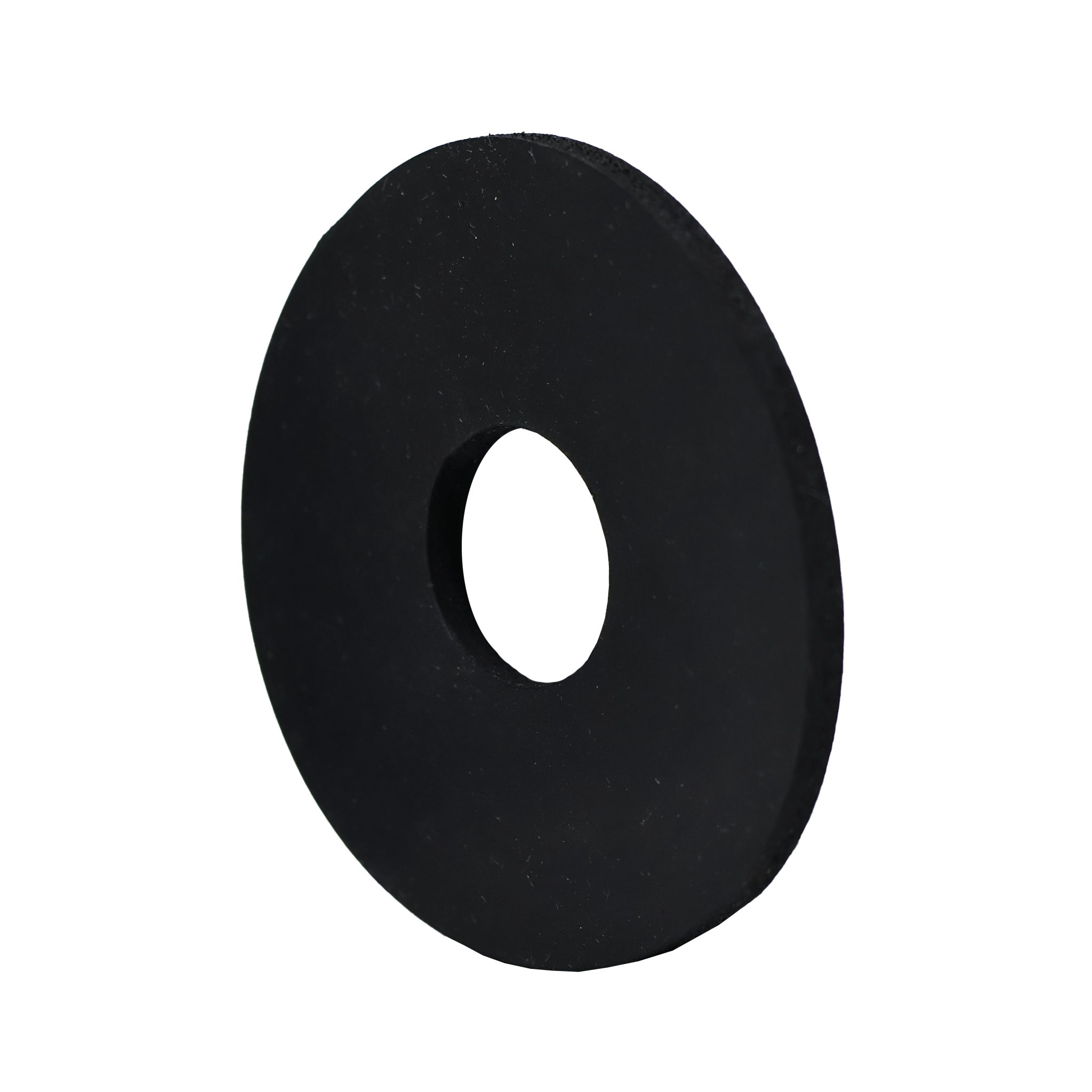

EPDM WASHER

Arruela de vedação em EPDM

Recomenda-se a utilização de anilhas de EPDM nas juntas de madeira em estruturas exteriores.
Estas evitam o contacto entre a madeira e o metal (desacoplamento) e a sua principal função é garantir uma vedação estanque nos orifícios.

Ficha de Dados Técnicos

Novidade

Exterior

Detalhes do produto

Características

Material

EPDM (EP 65C 2FL) Dureza: 65 ±5 Shore A

Vantagens

Garante uma vedação estanque em torno dos orifícios dos elementos de fixação nas faces externas dos elementos de madeira.
Aumenta a durabilidade das juntas exteriores das estruturas.

Aplicação

Suportes

Madeira para estruturas,
Madeira maciça.

Áreas de aplicação

Elementos estruturais exteriores (Estrutura de loggia exterior (treliça, enxaimel, colunas, vigas, estrutura de postes e vigas)
Elementos de carpintaria exterior (Pérgulas, corrimões, vedações, janelas e portas exteriores para peões)
Elementos de revestimento exterior (Decks, elementos fixados à fachada)

Instalação

As anilhas de EPDM são fáceis de instalar, bastando inseri-las nos nossos parafusos BSH.

Devem ser utilizadas em conjunto com uma anilha plana LL nas partes EXTERNAS do conjunto.

Por outro lado, para o INTERIOR do conjunto, deve utilizar-se a referência FIX EE.

Dados técnicos

Dimensões

Referência	Other dimensions data
	Ø parafuso	Dimensões[mm]			Quantidade por blister ou caixa (-HV)
	Ø parafuso	d₁	d₂[mm]	t[mm]	Quantidade por blister ou caixa (-HV)
E22/8/3-R	8	8	22	3	50.0
E24/10/36-R	10	10	24	3	50.0
E40/11/3-R	12	11	40	3	30.0
E50/15/3-R	16	15	50	3	20.0
E55/17/3-R	18	17	55	3	10.0
E60/19/3-R	20	19	60	3	10.0
E22/8/3-HV	8	8	22	3	1000.0
E24/10/3-HV	10	10	24	3	900.0
E40/11/3-HV	12	11	40	3	900.0
E50/15/3-HV	16	15	50	3	1000.0
E55/17/3-HV	18	17	55	3	1000.0
E60/19/3-HV	20	19	60	3	900.0
