Inox

X3 A4

Cavilha de nylon comprida Alto desempenho - Inox A4

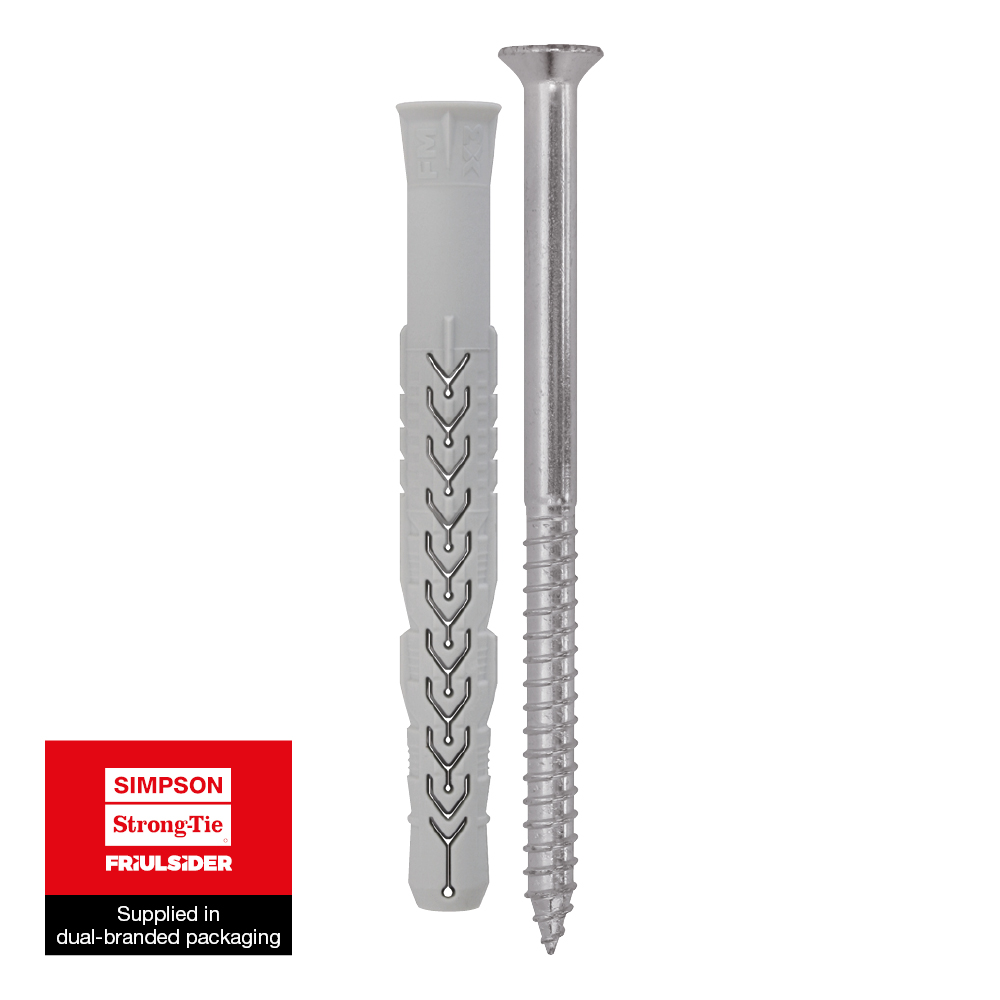

A cavilha de nylon comprida X3 A4 permite a fixação de elementos finos ou grossos, com 3 profundidades de ancoragem possíveis por comprimento, em qualquer tipo de suporte sólido ou oco.

A cavilha tem uma expansão uniforme em todas as direções e, por isso, tem um desempenho excecional.

A cavilha é fornecida com um parafuso com cabeça sextavada ou cabeça de embeber.

Ficha de Dados Técnicos

Marcação CE

ATE

Novidade

Classe de serviço 3

Severo

Feu R 90

Aço inoxidável

Fix Calc

Detalhes do produto

Imagens

Características

Matéria

Cavilha : nylon,
Parafuso : aço inoxidável A4.

Vantagens

Alta resistência em todos os tipos de material de suporte,
3 profundidades de ancoragem possíveis por comprimento da cavilha,
Alta flexibilidade, tempo de instalação reduzido: a cavilha pode ser instalada através do elemento a ser fixado. Em caso de instalação com uma profundidade de ancoragem reduzida, o tempo de perfuração também é reduzido,
Aumento da expansão,
Concebido para a fixação de elementos de carpintaria e de fachada.

Aplicação

Áreas de utilização

Carpintaria de madeira ou metal
Fachada, isolamento no exterior:
Trave na parede
Esquadro de paramento na parede

Suporte

Betão não fissurado,
Alvenaria de blocos ocos e maciços.

Dados técnicos

Product Dimension - Countersunk TX Screw

Dimensões

Referência	Nylon fixings dimensions
	Informação de produto
	Referência do produto	Plug[mm]	Screw[mm]	Reduced fixture thickness [tfᵢₓ][mm]	Standard fixture thickness [tfᵢₓ][mm]	Max fixture thickness[mm]	Chaves	Acond. - Caixa[pcs]	Qtd por embalagem[mm]
6460200808000	X3 A4	8x80	6x88	40	30	-	T30	50.0	500.0
6460200812000	X3 A4	8x120	6x128	80	70	-	T30	50.0	500.0

⁽¹⁾Only for aerated concrete

Design capacities - single anchor - no edge distances

Referência	Nylon fixings Loads
	Design capacities - single anchor - no edge distances
	Design capacity
	Momento de flexão MRd[Nm]	Tension - NRd (1)[kN]				Shear - VRd (1-2)[kN]
	Momento de flexão MRd[Nm]	Non-cracked concrete C12/15[kN]	Non-cracked concrete C16/20[kN]	Autoclaved aerated concrete AAC[kN]	Tijolo maciço[kN]	Non-cracked concrete C12/15[kN]	Non-cracked concrete C16/20[kN]	Autoclaved aerated concrete AAC[kN]	Tijolo maciço[kN]
6460200808000	8.3	0.65	0.83	-	1.4	-	-	-	-
6460200812000	8.3	0.65	0.83	-	1.4	-	-	-	-

Instalação

Spacings and edge distances

Referência	Nylon fixings dimensions		Nylon fixings Installation data
	Informação de produto		Spacings and edge distances
	Referência do produto	Plug[mm]	Autoclaved aerated concrete AAC[mm]				Non-cracked concrete C12/15				Non-cracked concrete C16/20				Tijolo maciço[Nm]
	Referência do produto	Plug[mm]	Distância mínima no bordo[mm]	Distância entre-eixos mínima[mm]	Characteristic edge distance[kN]	Minimun thickness of support[mm]	Distância mínima no bordo[mm]	Distância entre-eixos mínima[kN]	Characteristic edge distance[mm]	Minimun thickness of support[mm]	Distância mínima no bordo[kN]	Characteristic edge distance[mm]	Distância entre-eixos mínima[kN]	Minimun thickness of support[mm]	Distância mínima no bordo[mm]	Distância entre-eixos mínima[mm]	Characteristic edge distance[mm]	Minimun thickness of support[mm]
6460200808000	X3 A4	8x80	100	250	-	240	70	85	85	100	50	60	60	100	100	250	-	175
6460200812000	X3 A4	8x120	100	250	-	240	70	85	85	100	50	60	60	100	100	250	-	175

Installation data

Referência	Nylon fixings Installation data
	Dados de instalação
	Prof. de ancoragem[mm]	Ø drilling fixture[mm]	ø perfuração[mm]
6460200808000	55	8.5	8
6460200812000	55	8.5	8

Certification

Declaração de desempenho (DoP)

pt-x3-02-f.pdf

Sem histórico disponível

Avaliação técnica europeia (ETA)

x3-eta-19-0245-en-2022-03-21.pdf

Sem histórico disponível
