TUP4
Cavilha de nylon comprida com alta expansão
A cavilha de nylon comprida TUP é adequada para fixar elementos finos ou grossos em qualquer tipo de suporte oco ou sólido.
Novidade
Interior
Classe de serviço 2
Aço eletrozincado
Detalhes do produto
Imagens
Características
Aplicação
Dados técnicos
Product Dimension - Hex-head Screw
Dimensões
| Referência | Nylon fixings dimensions | Nylon fixings Installation data | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Informação de produto | Dados de instalação | |||||||||||
| Referência do produto | Standard fixture thickness [tfᵢₓ][mm] | Screw diameter [d][mm] | Comprimento do parafuso [Lv][mm] | Abertura de chave sobre placa[mm] | Acond. - Caixa[pcs] | Qtd por embalagem[mm] | Hole diameter x anchor length [dₒxL][mm] | Prof. de ancoragem[mm] | Prof. de ancoragem[mm] | Espessura mínima do suporte[mm] | Ø drilling fixture[mm] | |
| 64101B1008500 | TUP4 | 15 | 7 | 90 | 13 | 100.0 | 500.0 | Ø10x85 | 80 | 70 | 125 | 10 |
| 64101B1010000 | TUP4 | 30 | 7 | 105 | 13 | 50.0 | 500.0 | Ø10x100 | 80 | 70 | 125 | 10 |
| 64101B1011500 | TUP4 | 45 | 7 | 120 | 13 | 50.0 | 500.0 | Ø10x115 | 80 | 70 | 125 | 10 |
| 64101B1013500 | TUP4 | 65 | 7 | 140 | 13 | 50.0 | 250.0 | Ø10x135 | 80 | 70 | 125 | 10 |
| 64101B1016000 | TUP4 | 90 | 7 | 165 | 13 | 50.0 | 250.0 | Ø10x160 | 80 | 70 | 125 | 10 |
| 64101B1213500 | TUP4 | 65 | 10 | 140 | 17 | 25.0 | 250.0 | Ø12x135 | 80 | 70 | 125 | 12 |
Dimensões
Dimensões
| Referência | Nylon fixings dimensions | Nylon fixings Installation data | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Informação de produto | Dados de instalação | |||||||||||
| Referência do produto | Standard fixture thickness [tfᵢₓ][mm] | Screw diameter [d][mm] | Comprimento do parafuso [Lv][mm] | Chaves | Acond. - Caixa[pcs] | Qtd por embalagem[mm] | Hole diameter x anchor length [dₒxL][mm] | Prof. de ancoragem[mm] | Prof. de ancoragem[mm] | Espessura mínima do suporte[mm] | Ø drilling fixture[mm] | |
| 64103B0808000 | TUP4 | 10 | 5.5 | 85 | T30 | 100.0 | 1000.0 | Ø8x80 | 80 | 70 | 125 | 8 |
| 64103B0810000 | TUP4 | 30 | 5.5 | 105 | T30 | 50.0 | 500.0 | Ø8x100 | 80 | 70 | 125 | 8 |
| 64103B0812000 | TUP4 | 50 | 5.5 | 125 | T30 | 50.0 | 500.0 | Ø8x120 | 80 | 70 | 125 | 8 |
| 64103B1008500 | TUP4 | 15 | 7 | 90 | T40 | 100.0 | 500.0 | Ø10x85 | 80 | 70 | 125 | 10 |
| 64103B1010000 | TUP4 | 30 | 7 | 105 | T40 | 50.0 | 500.0 | Ø10x100 | 80 | 70 | 125 | 10 |
| 64103B1011500 | TUP4 | 45 | 7 | 120 | T40 | 50.0 | 500.0 | Ø10x115 | 80 | 70 | 125 | 10 |
| 64103B1013500 | TUP4 | 65 | 7 | 140 | T40 | 50.0 | 250.0 | Ø10x135 | 80 | 70 | 125 | 10 |
| 64103B1016000 | TUP4 | 90 | 7 | 165 | T40 | 50.0 | 250.0 | Ø10x160 | 80 | 70 | 125 | 10 |
| 64103B1020000 | TUP4 | 130 | 7 | 205 | T40 | 50.0 | 250.0 | Ø10x200 | 80 | 70 | 125 | 10 |

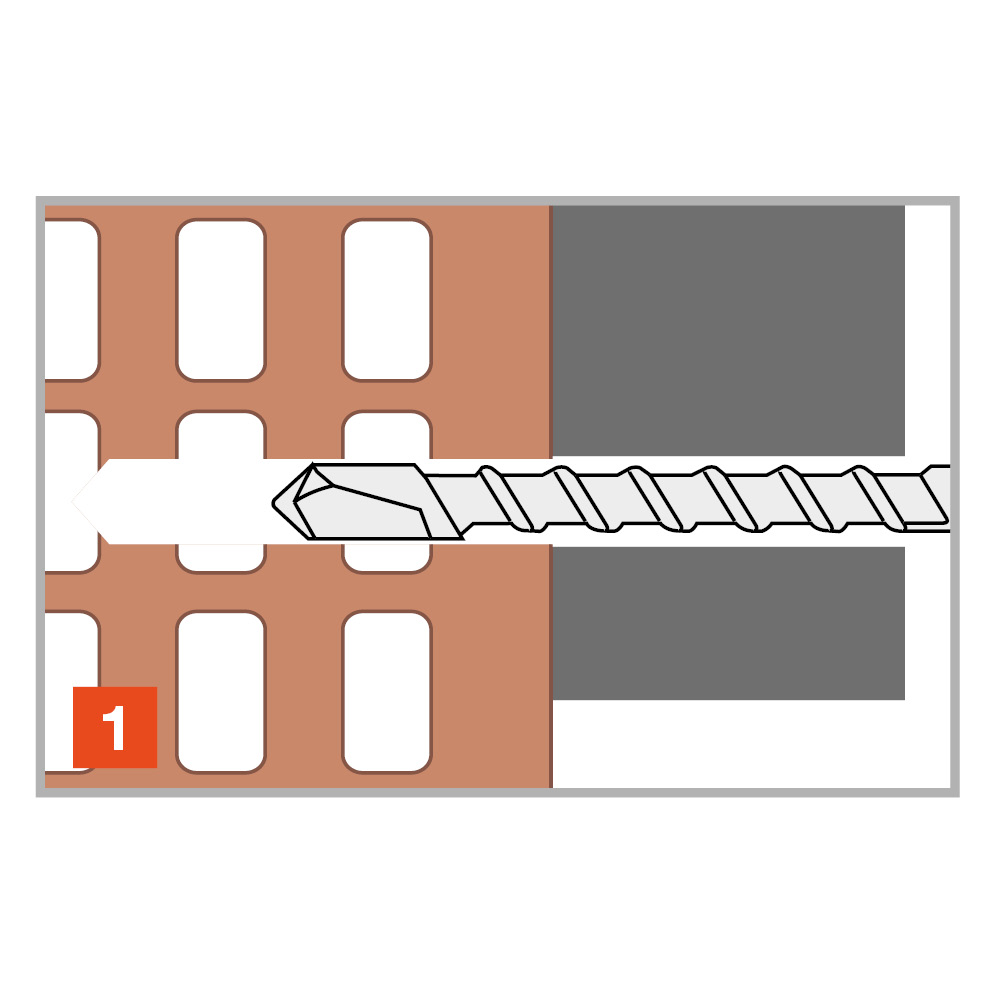

Instalação
