X1 evo
Cavilha de nylon universal 4 segmentos
A cavilha de nylon universal X1 evo, de Ø5 a Ø14 mm, permite uma fixação ótima dos elementos:

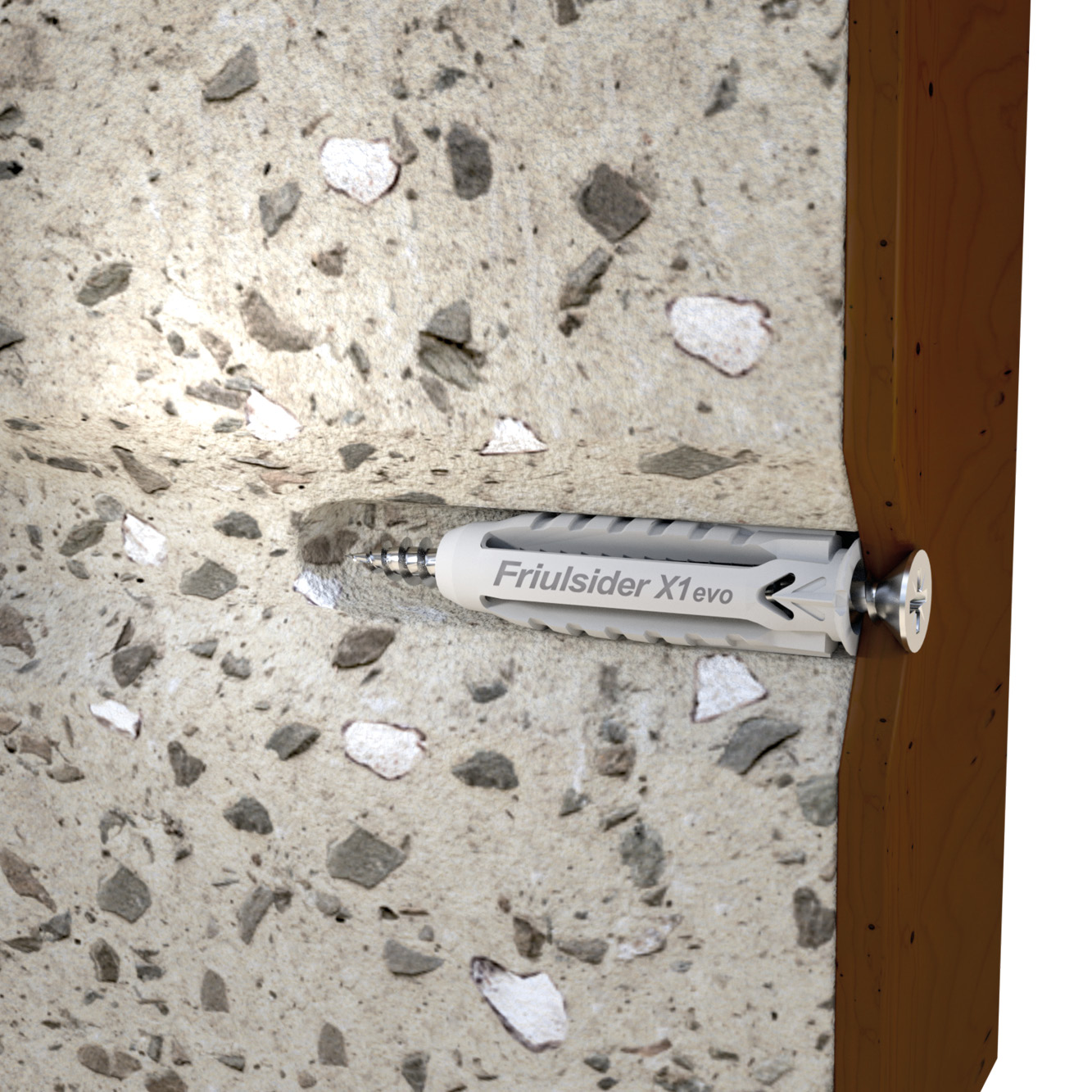

- em todos os tipos de suportes sólidos ou ocos, especialmente em placa de gesso
- com todos os tipos de parafusos: parafusos de rosca para madeira, parafusos de rosca métrica, etc.
- com um suporte largo e estável graças aos 4 segmentos que formam uma rosácea na parte de trás do suporte durante a instalação
Novidade
Detalhes do produto
Imagens
Características
Aplicação
Dados técnicos
Dimensões
Dimensões
| Referência | Nylon fixings dimensions | Nylon fixings Installation data | |||||
|---|---|---|---|---|---|---|---|
| Informação de produto[mm] | Dados de instalação | ||||||
| Referência do produto | Diâmetro do parafuso (Min / Max) | Qtd. por caixa exterior[mm] | Diâmetro do furo x comprimento da ancoragem [doxL][mm] | Diâmetro do furo [do][mm] | Profundidade mínima do furo* [h1][mm] | Profundidade nominal de embebimento* [hnom][mm] | |
| 6007000603000 | X1 evo | Ø4 - Ø5 | 3200.0 | Ø6x30 | 6 | 40 | 30 |
| 6007000804000 | X1 evo | Ø4,5 - Ø6 | 1600.0 | Ø8x40 | 8 | 50 | 40 |
| 6007001005000 | X1 evo | Ø6 - Ø8 | 800.0 | Ø10x50 | 10 | 60 | 50 |
| 6007001206000 | X1 evo | Ø8 - Ø10 | 400.0 | Ø12x60 | 12 | 70 | 60 |
*Os valores referem-se à instalação em materiais de base sólidos ou parcialmente ocos.
*Valores de carga, consultar o documento no separador de descarregamento da página.
Dimensões do produto Ficha com parafuso de aglomerado
Dimensões
| Referência | Nylon fixings dimensions | Nylon fixings Installation data | ||||
|---|---|---|---|---|---|---|
| Informação de produto[mm] | Dados de instalação | |||||
| Referência do produto | tfᵢₓ[mm] | Diâmetro do parafuso [d][mm] | Comprimento do parafuso [Lv][mm] | Qtd. por caixa exterior[mm] | Diâmetro do furo x comprimento da ancoragem [doxL][mm] | |
| 60071B0603000 | X1 evo | 5 | 4.5 | 40 | 1600.0 | Ø6x30 |
| 60071B0804000 | X1 evo | 5 | 5 | 50 | 800.0 | Ø8x40 |
| 60071B1005000 | X1 evo | 5 | 6 | 60 | 400.0 | Ø10x50 |
