Cavilha metálica fêmea carga pesada opção 7

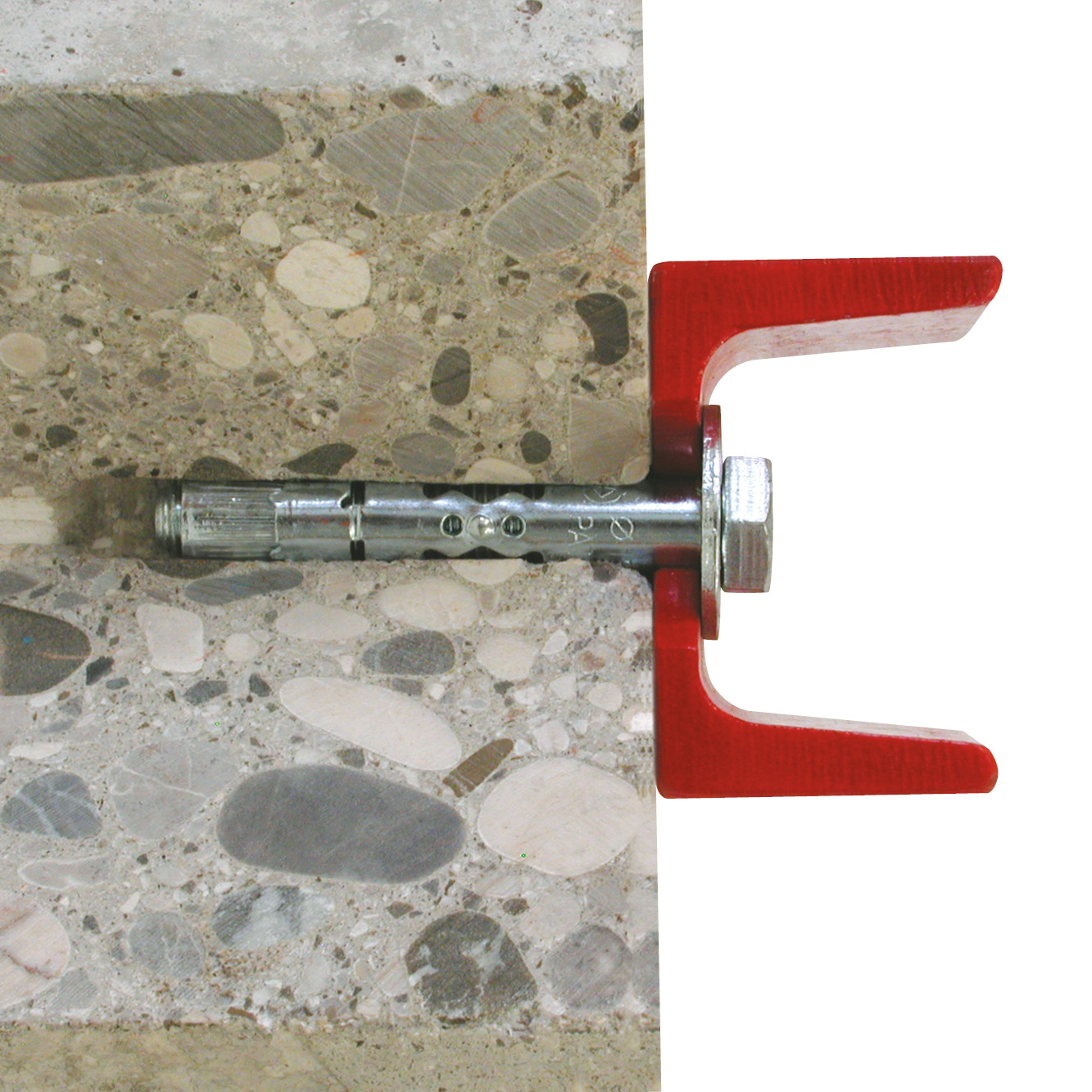

A cavilha metálica TSA-PATTEN com manga é adequada para fixar elementos não estruturais a suportes sólidos e é fácil e rápida de instalar devido à sua expansão com binário de aparafusamento reduzido.
Novidade
Aço eletrozincado
Classe de serviço 2
Interior
Detalhes do produto
Imagens
Características
Aplicação
Dados técnicos

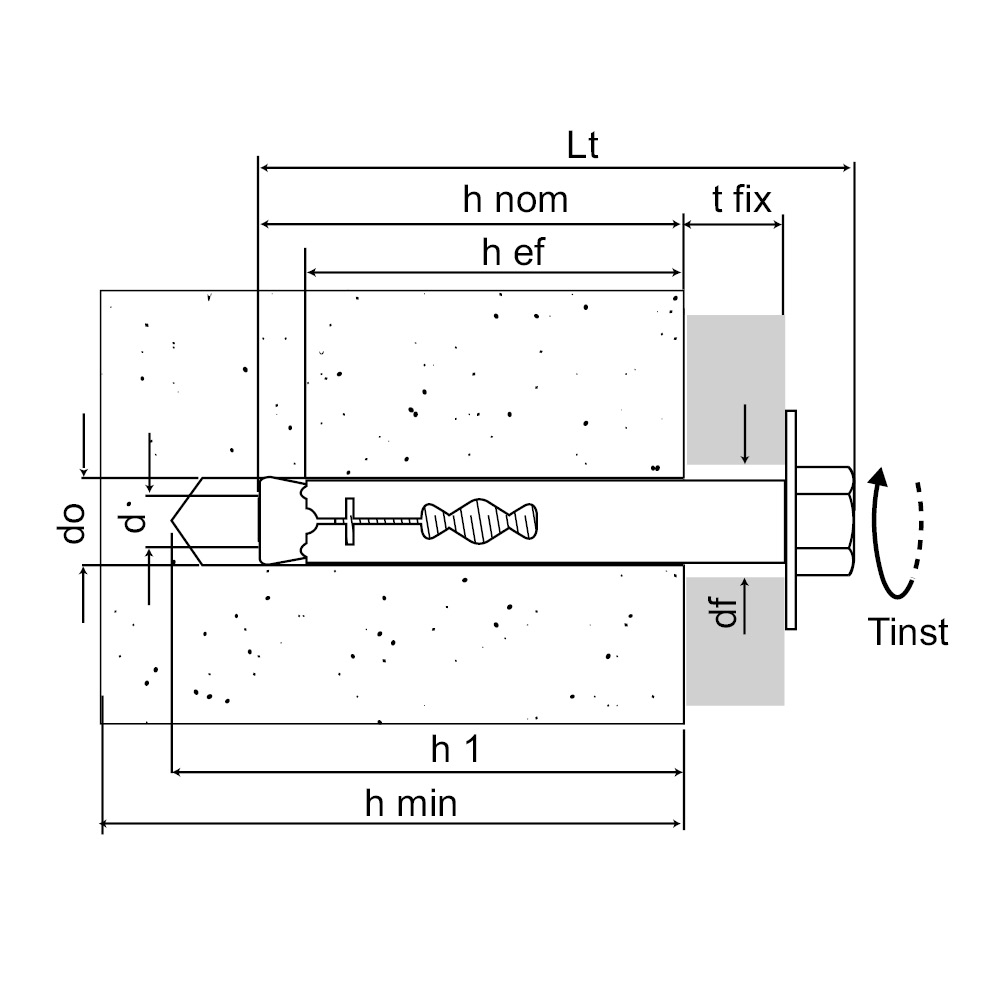

Dimensões cavilha com parafuso de cabeça sextavada
| Referência | Metallic fixings dimensions | Dados de instalação | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Outro | Referência do produto | Dimensões e valores caraterísticos[mm] | Dados de instalação | Spacing and edge distances | |||||||||||
| Ø perfuração x profundidade no suporte[mm] | Espessura máxima da peça a fixar com profundidade de ancoragem padrão[mm] | Ø do furo da peça a ser fixada [df].[mm] | Qtd por caixa[stk] | Qtd por embalagem | Plug[mm] | dimensão[mm] | Chave SW[mm] | Comprimento total [Lt][mm] | Profundidade mínima de perfuração [h1][mm] | Profundidade de ancoragem nominal [hnom].[mm] | Par de instalação [Tinst][Nm] | Profundidade mínima de ancoragem [hef].[mm] | Espessura mínima do suporte [hmin].[mm] | ||
| 79602B0804500 | 8/08 | 8 | 10 | 100.0 | 1000 | TSA-PATTEN | 8x45 | M6 | 10 | 49 | 50 | 36 | 7 | 23 | 100 |
| 79602B0806000 | 8/23 | 23 | 10 | 100.0 | 800 | TSA-PATTEN | 8x60 | M6 | 10 | 64 | 50 | 36 | 7 | 23 | 100 |
| 79602B0808000 | 8/43 | 43 | 10 | 50.0 | 500 | TSA-PATTEN | 8x80 | M6 | 10 | 84 | 50 | 36 | 7 | 23 | 100 |
| 79602B0810000 | 8/63 | 63 | 10 | 50.0 | 400 | TSA-PATTEN | 8x100 | M6 | 10 | 104 | 50 | 36 | 7 | 23 | 100 |
| 79602B1006000 | 10/15 | 15 | 12 | 50.0 | 400 | TSA-PATTEN | 10x60 | M8 | 13 | 65 | 60 | 43 | 15 | 31 | 100 |
| 79602B1008000 | 10/35 | 35 | 12 | 50.0 | 300 | TSA-PATTEN | 10x80 | M8 | 13 | 85 | 60 | 43 | 15 | 31 | 100 |
| 79602B1010000 | 10/55 | 55 | 12 | 25.0 | 250 | TSA-PATTEN | 10x100 | M8 | 13 | 105 | 60 | 43 | 15 | 31 | 100 |
| 79602B1012000 | 10/75 | 75 | 12 | 20.0 | 200 | TSA-PATTEN | 10x120 | M8 | 13 | 125 | 60 | 43 | 15 | 31 | 100 |
| 79602B1014000 | 10/95 | 95 | 12 | 20.0 | 240 | TSA-PATTEN | 10x140 | M8 | 13 | 145 | 60 | 43 | 15 | 31 | 100 |
| 79602B1207000 | 12/17 | 17 | 14 | 50.0 | 200 | TSA-PATTEN | 12x70 | M10 | 17 | 76 | 65 | 50 | 30 | 36 | 100 |
| 79602B1210000 | 12/47 | 47 | 14 | 25.0 | 200 | TSA-PATTEN | 12x100 | M10 | 17 | 106 | 65 | 50 | 30 | 36 | 100 |
| 79602B1213000 | 12/77 | 77 | 14 | 20.0 | 120 | TSA-PATTEN | 12x130 | M10 | 17 | 136 | 65 | 50 | 30 | 36 | 100 |
