Clip para viga em I

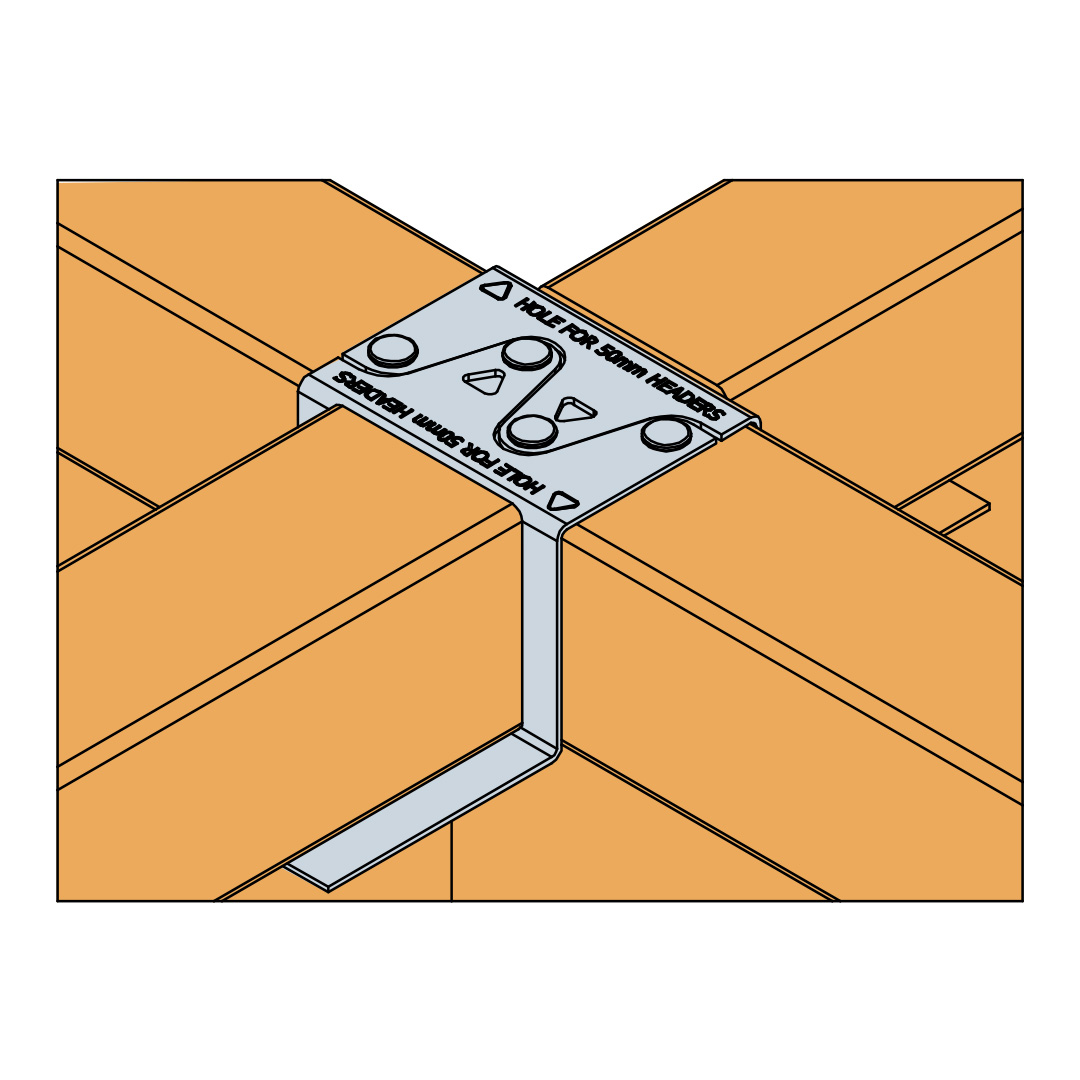

O clip ZS assegura a fixação dos espaçadores entre as vigas em I numa configuração de plataforma.

Ficha de Dados Técnicos

Marcação CE

ATE

Classe de serviço 2

Aço eletrogalvanizado 20µm

EPD

Detalhes do produto

Imagens

Características

Matéria

Aço galvanizado DX51D+Z275 em conformidade com a norma NF EN 10346,
Espessura : 0,9 mm.

Vantagens

Permite a utilização de desníveis da viga em I como espaçador.

Aplicação

Suporte

Elemento de suporte : madeira maciça, aglomerado de madeira, madeira laminada colada,
Elemento suportado : vigas em I, LVL, PSL, LSL.

Áreas de utilização

Fixação de barrotes,
Peças de contorno,
Espaçadores,
Vigas em I,
Plataformas.

Dados técnicos

Characteristic Loads

Dimensões

Referência	Capacidade do suporte				Dimensões do conector
	Fixacões		Valores caraterísticos[kN]		Furos portador		Furos suportado
	Suportado	Portador	R₁,ₖ		Ø6x4 Oblongo	Redondo	Oblongo
	Qdad	Qdad	Qdad			Ø4	Ø6x4 Obround
	Qdad	Qdad	C24	I-Joist		Ø4	Ø6x4 Obround
ZS38N	-	-	-	-	1	2	2
ZS45N	-	-	-	-	1	2	2

Instalação

Aplicações

Pregos torcidos Ø3,75x30 (utilizar todos os pregos especificados na tabela).

Instalação

Fixar a placa horizontal inferior dos clipes ZS sob a membrana superior dos espaçadores das vigas em I, com a ajuda dos pregos torcidos N3,75 x 30.
Posicionar os espaçadores entre as vigas em I do vigamento.
Fixar os clipes na membrana superior das vigas em I do vigamento com a ajuda dos pregos torcidos N3,75 x 30.

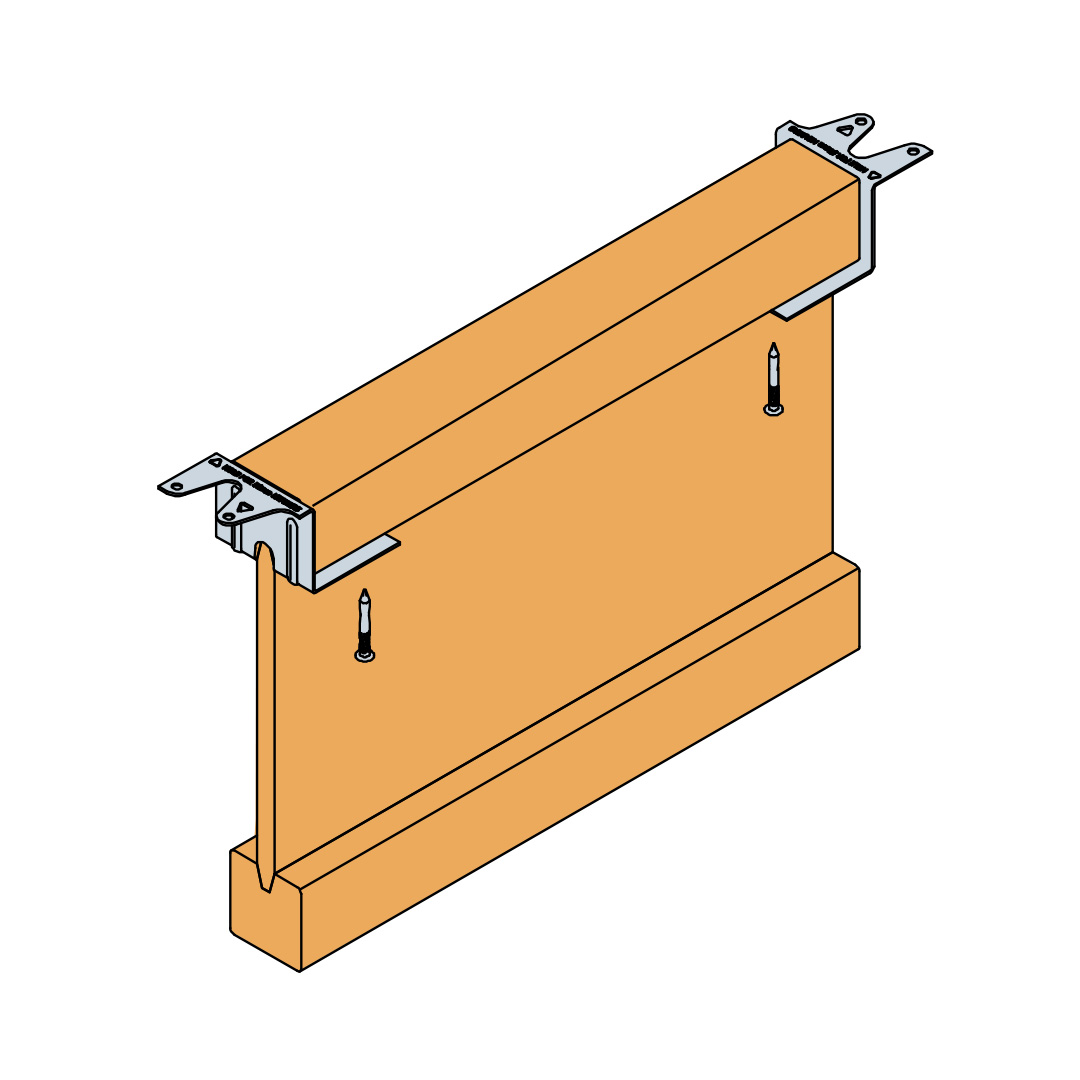

Step 1

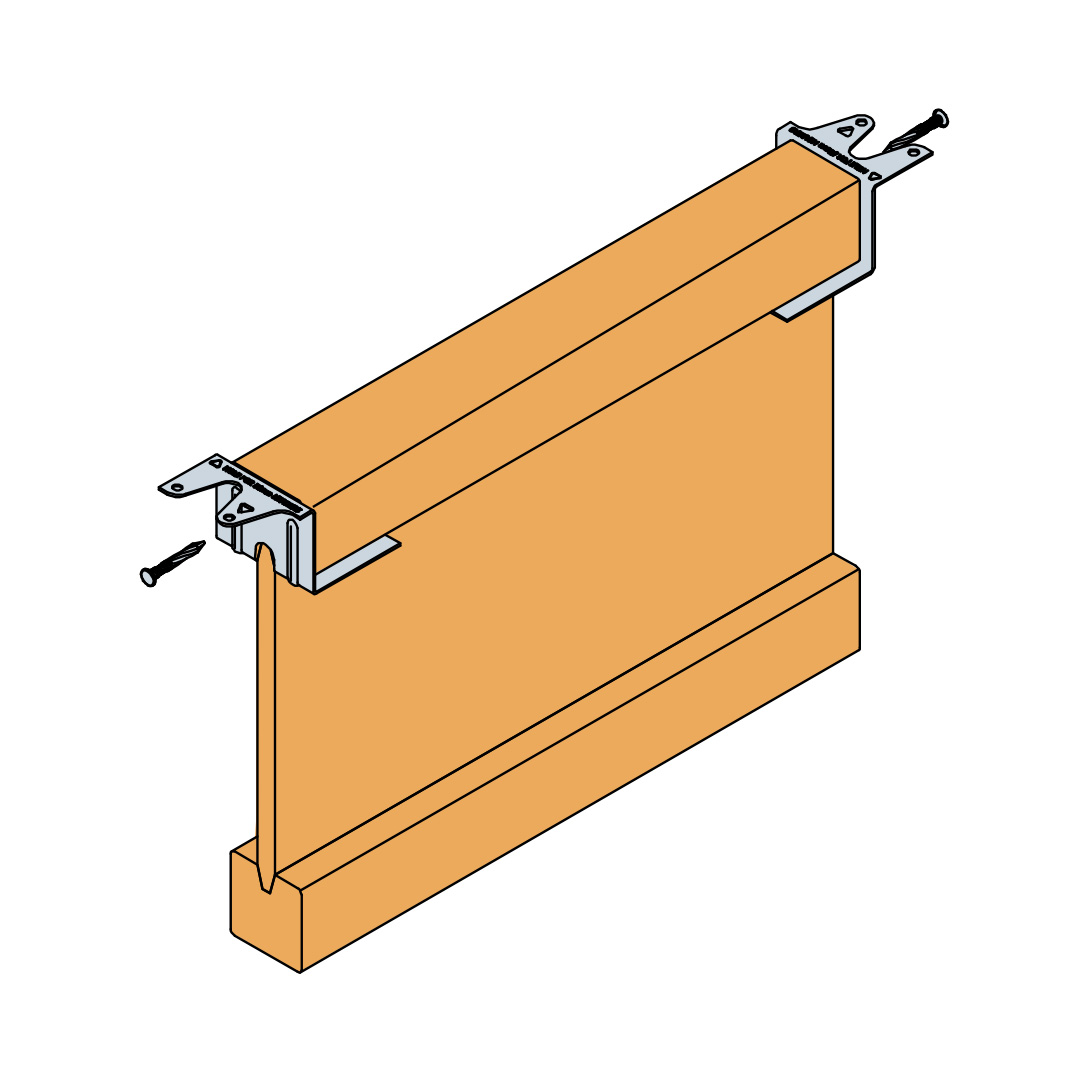

Step 2

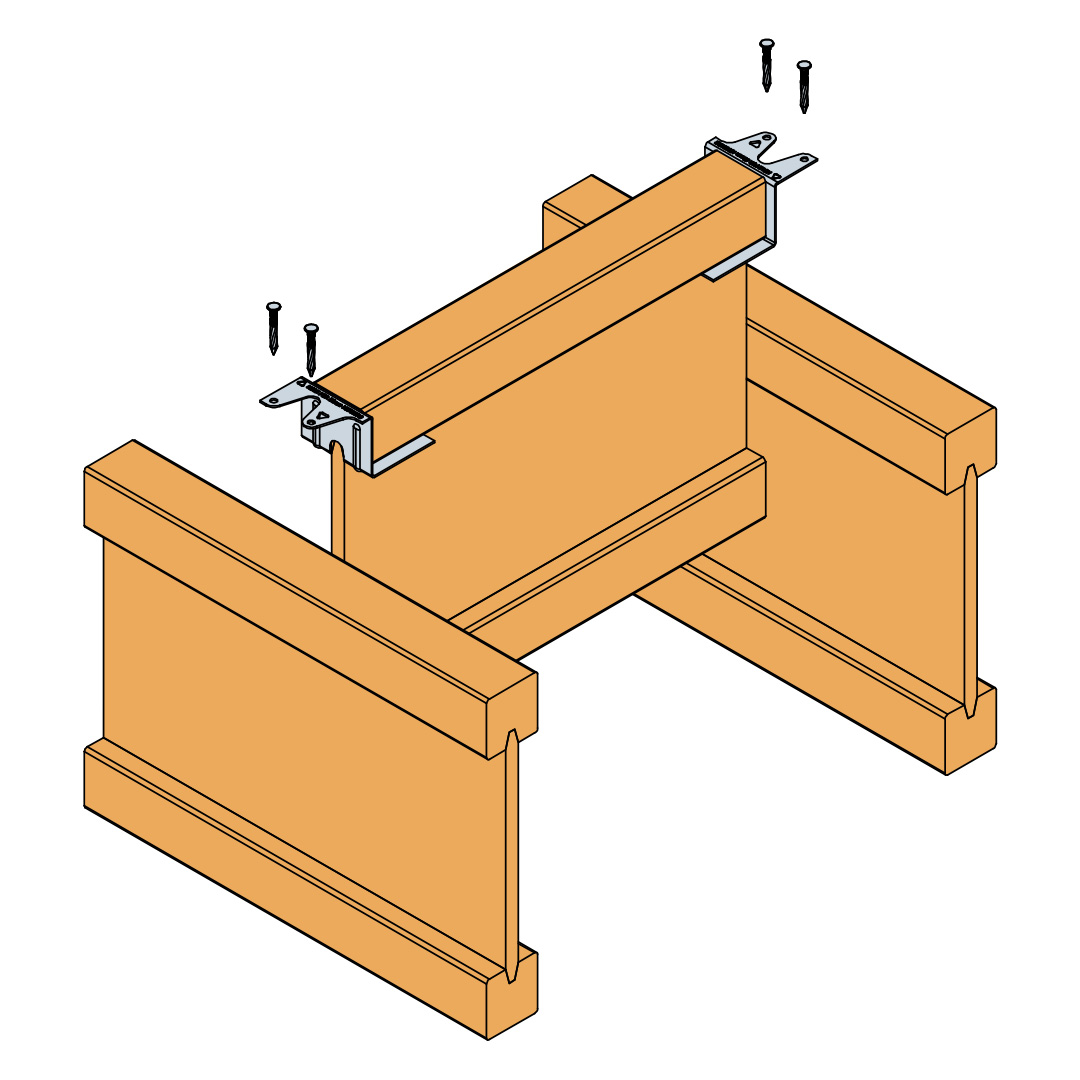

Step 3

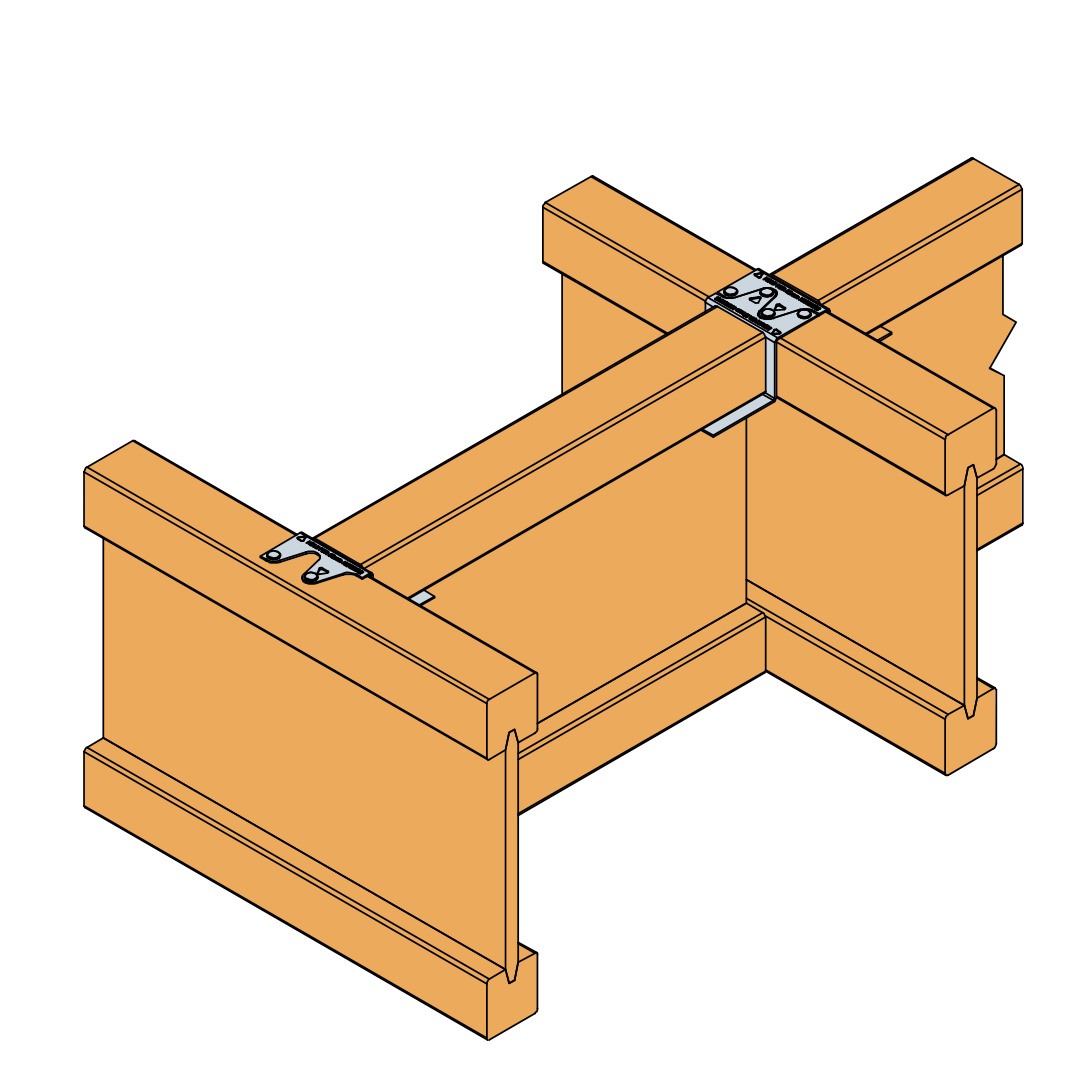

Step 4

Certification

Declaração de desempenho (DoP)

pt-dop-e17-0554-02-s.pdf

Ver histórico

2017-07-06

pt-dop-e17-0554-issue-1-0.pdf

Avaliação técnica europeia (ETA)

eta-17-0554-2023-05-31-2.pdf

Ver histórico

2017-07-10

eta-17-0554.pdf

Declarações ambientais de produto (DAP)

epd-certificate-sst-connectors

Sem histórico disponível
