FM-CT

Conector para piso composto de madeira e betão

O FM-CT é uma solução inovadora para a criação de lajes compostas de betão e madeira de alto desempenho, tanto em edifícios novos como na renovação de pisos de madeira antigos.

Ficha de Dados Técnicos

Marcação CE

ATE

Aço eletrogalvanizado 5µm

Interior

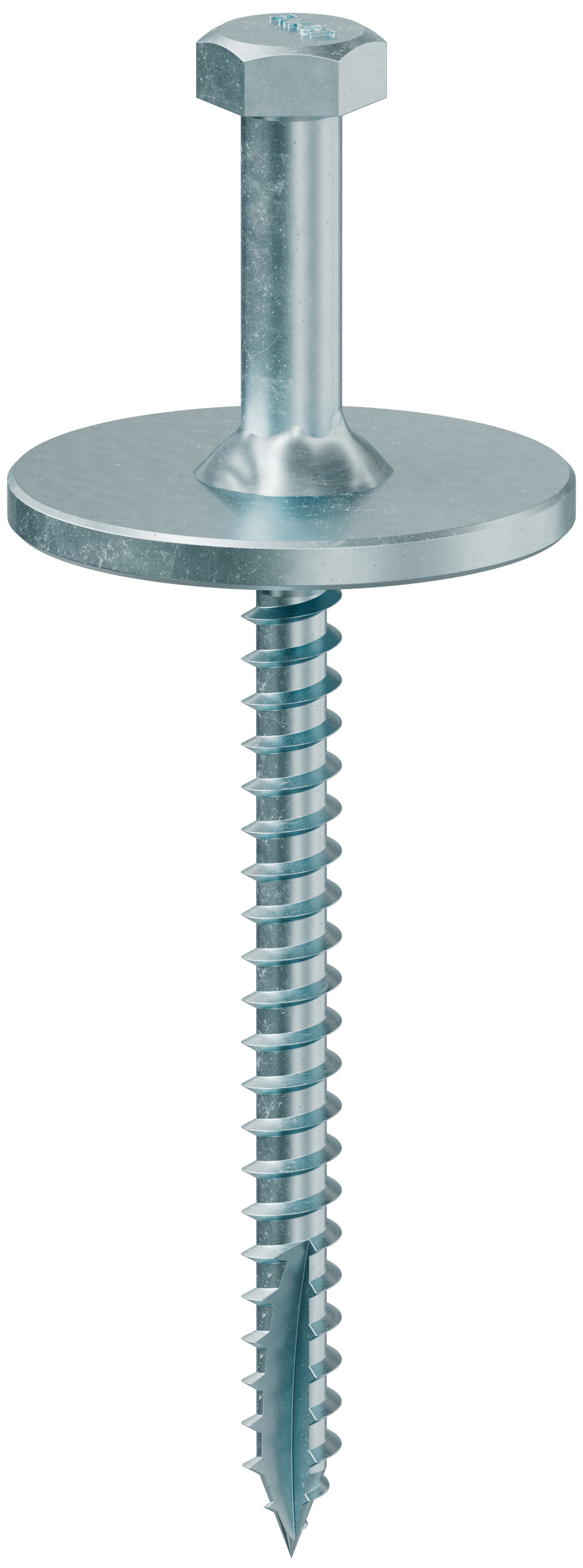

F_FM-CT8x120_ProdPho_RI_Prod_Concrete-TimberCompositeConnector_EU_C0

Detalhes do produto

Imagens

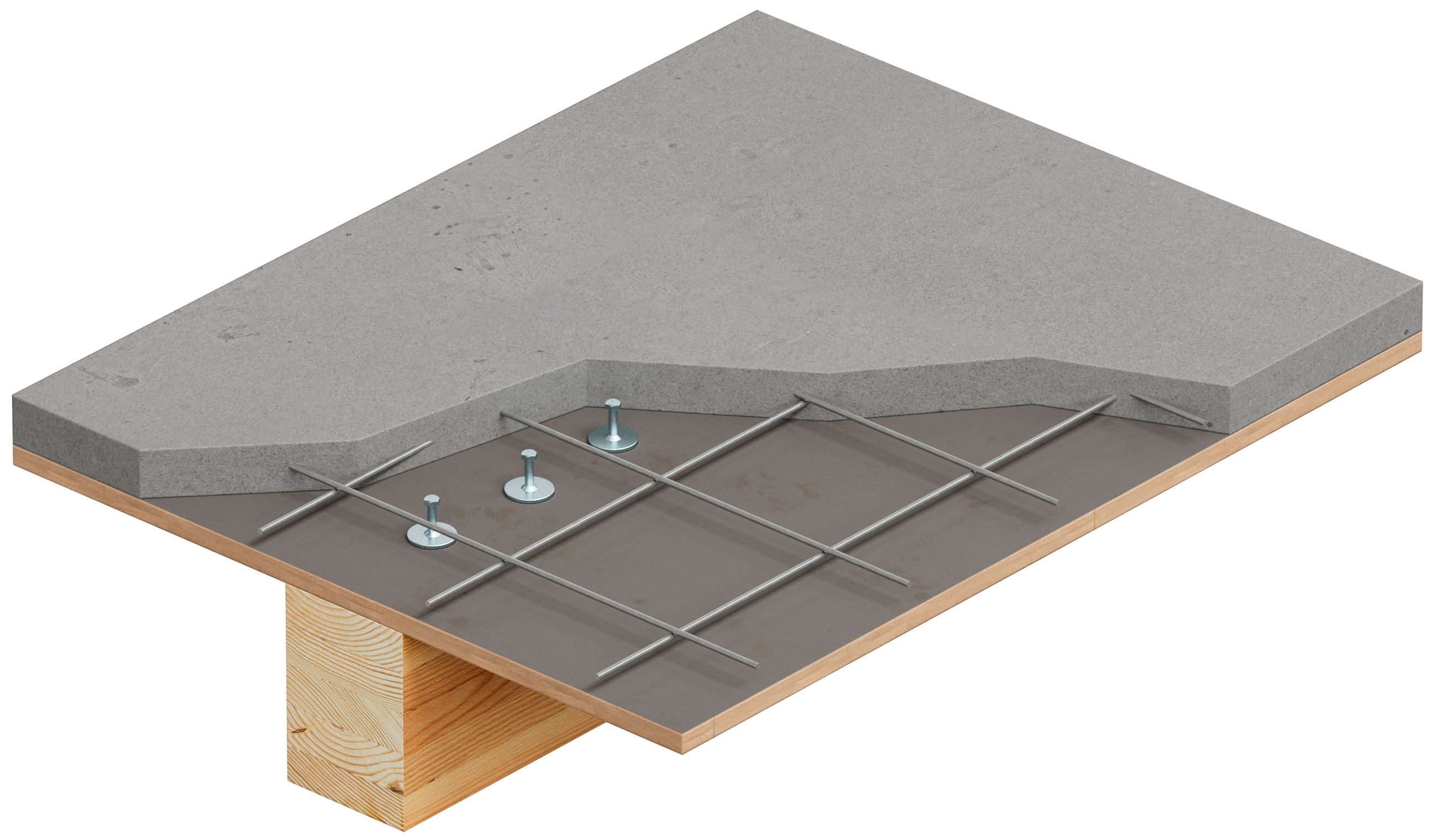

F_FM-CT8x120_InstPho_RI_Instld_Concrete-TimberCompositeConnector-GlulamBeamGL24-PerspectiveView_EU_C0

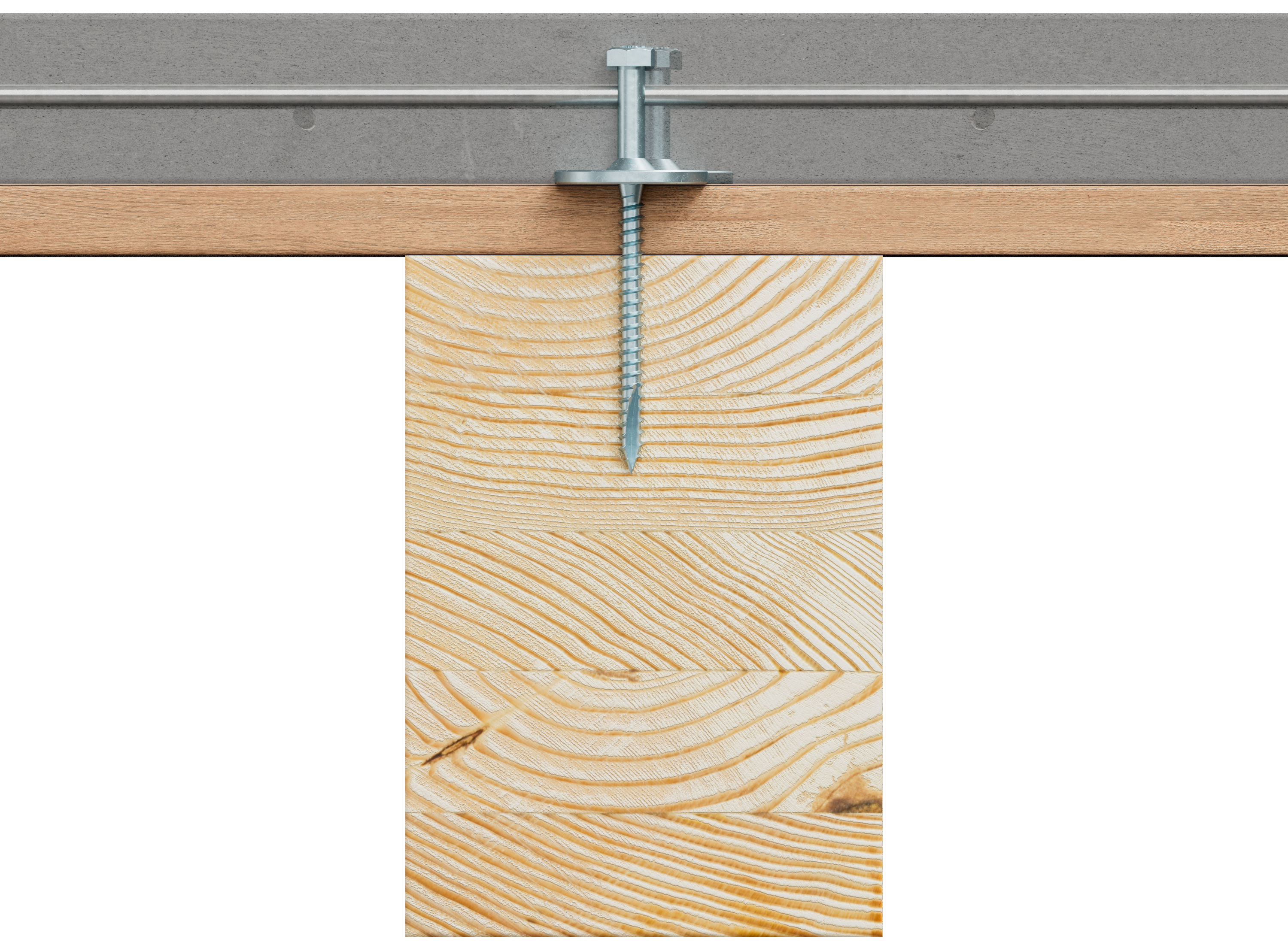

F_FM-CT8x120_InstPho_RI_Instld_Concrete-TimberCompositeConnector-GlulamBeamGL24-FrontView_EU_C0

Características

Material

Aço zincado branco

Aplicação

Vantagem

Cabeça sextavada para facilitar a instalação com uma ferramenta elétrica e uma chave dinamométrica.
Arruela grande na parte central da haste, garantindo que a parte do parafuso que fica saliente acima da viga seja sempre colocada à mesma altura.
A rosca e a haste reforçadas proporcionam resistência e estabilidade.
A ponta de corte tipo 17 reduz o risco de fenda na madeira durante a instalação.
A classe de resistência da viga pode ser verificada utilizando o conector

Dados técnicos

Dimensões

Referência	Código do artigo	Dimensões [mm]						Quantidade por caixa	Instalação
Referência	Código do artigo	d	l	d_h	h_t	l_g	bit	Quantidade por caixa	Binário de montagem [Nm]	Furo piloto [mm]	Velocidade máxima de perfuração [rpm]
FM-CT8X120	05297B0812040	8	120	45	40	85.5	SW13	50	10 15	5.5	600
FM-CT12X150	05297B1215040	12	150	58	40	118	SW19	50	40 45	9	600

Valores característicos

Referência	Características do produto
Referência	Momento de rendimento característico – M_y,k [M_y.k] [Nm]	Parâmetro característico de retirada - f_ax,k,90^o [f_ax.k.90°] [N/mm²]	Capacidade de tração característica - f_tens,k [f_tens.k] [kN]	Resistência à torção característica - f_tor,k [f_tor.k] [Nm]	Rácio de torção
FM-CT8X120	16.6	5.1	13.6	15.7	>1,5
FM-CT12X150	66.8	7.4	34.1	44.7	>1,5

Características técnicas - Madeira GL24h - Decking de 20 mm

Referência	Características técnicas - Madeira GL24h - Decking de 20 mm
Referência	R_v.k [kN]	K_ser [kN/mm]	K_u [kN/mm]
FM-CT8X120	6.6	4.1	2.8
FM-CT12X150	14.8	9.5	6.3
