ES10IX
Esquadro de estrutura - Inox A4
Os esquadros em inox são recomendados para a classe de serviço 3 e em ambientes controlados, como cozinhas e laboratórios.

Marcação CE

ATE

Severo

Aço inoxidável
EPD

Classe de serviço 3
Detalhes do produto
Características
Materia
- Aço inoxidável A4 (316, 1,4401) conforme a norma NF EN 10088,
- Espessura : 2,5 mm.
Vantagens
- Simplifica as montagens no exterior,
- Adaptada aos ambientes agressivos,
- Grande variedade de utilização.
Aplicação
Suporte
- Elemento de suporte : madeira maciça, laminada colada, betão,
- Elemento suportado : madeira maciça, laminada colada, aglomerado de madeira, asnas trianguladas, perfis.
Áreas de utilização
- Fixação de asna pequena,
- Travessas de paramentos, pilar de revestimento de proteção,
- Ancoragem de traves,
- Consolas.
Dados técnicos
Valores caraterísticos simplificados
| Referência | Capacidade da cantoneira | |||||
|---|---|---|---|---|---|---|
| Valores caraterísticos simplificados - Madeira/madeira - Pregagem total | ||||||
| Fixacões | Valores caraterísticos simplificados - Madeira C24 - Montagem com 2 esquadros[kN] | |||||
| Aba A | Aba B | R₁,ₖ | R₂,ₖ=R₃,ₖ | |||
| Qdad | Qdad | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
| ES10IX/60 | 5.0 | 5.0 | 3.3 | 4.4 | 5.1 | 6.7 |
* A capacidade característica publicada é baseada na duração da carga de curto prazo e na classe de serviço 2 de acordo com EC5 (EN 1995) - kmod = 0,9. Para outras durações de carga e classes de serviço, consulte o ETA para obter capacidades mais precisas
Para obter os valores de resistência para um único suporte, os valores na tabela acima devem ser divididos por dois, desde que a viga suportada esteja bloqueada em rotação. Consulte nosso ETE-06/0106 se o feixe estiver livre para girar.
Instalação
Instalação
Fixaçãoes

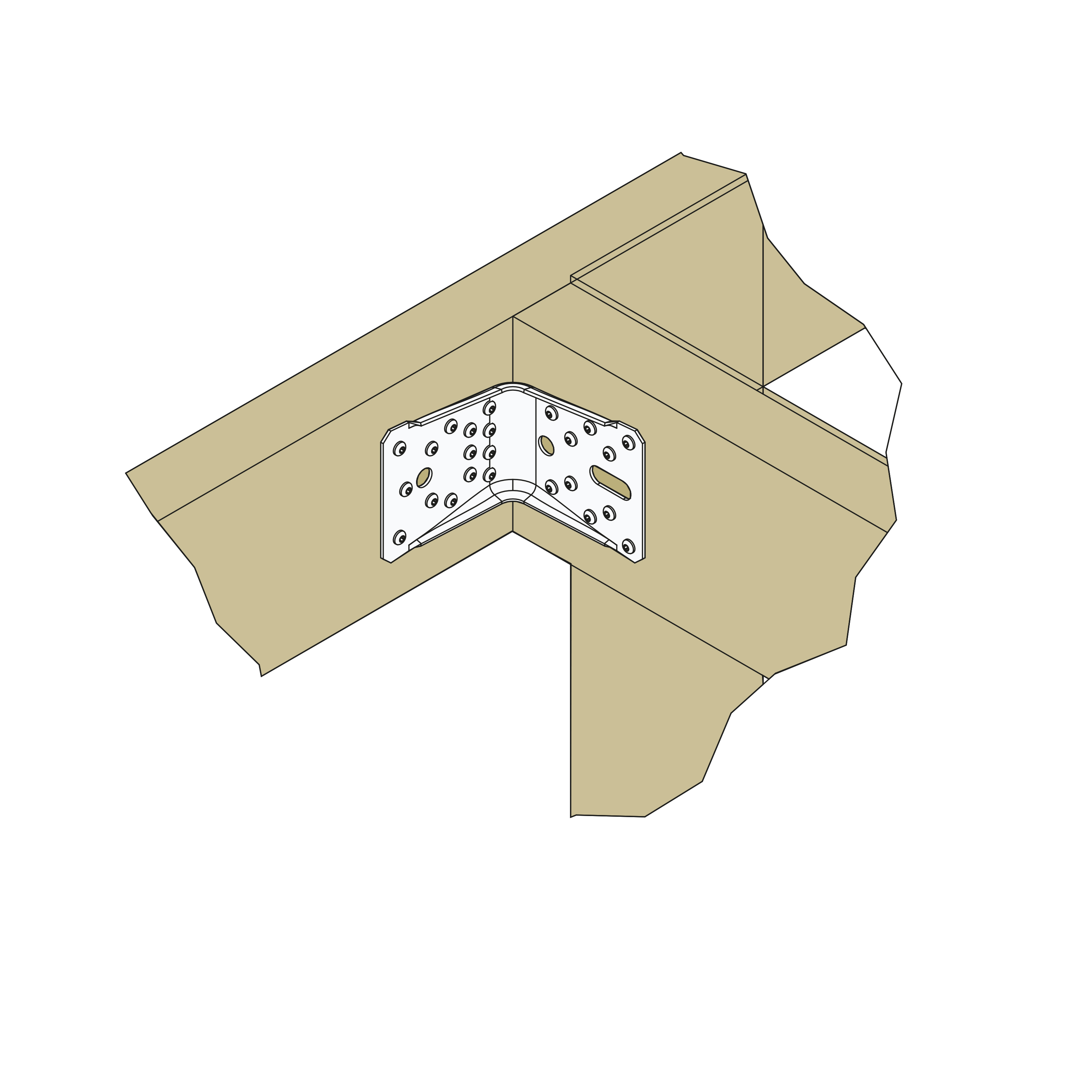

Em madeira :
- Pregos canelados inox PCRIX Ø4,0 x 50,
- Parafuso inox CSA-S,
- Parafusos inox.
Em betão :
Elemento de betão :

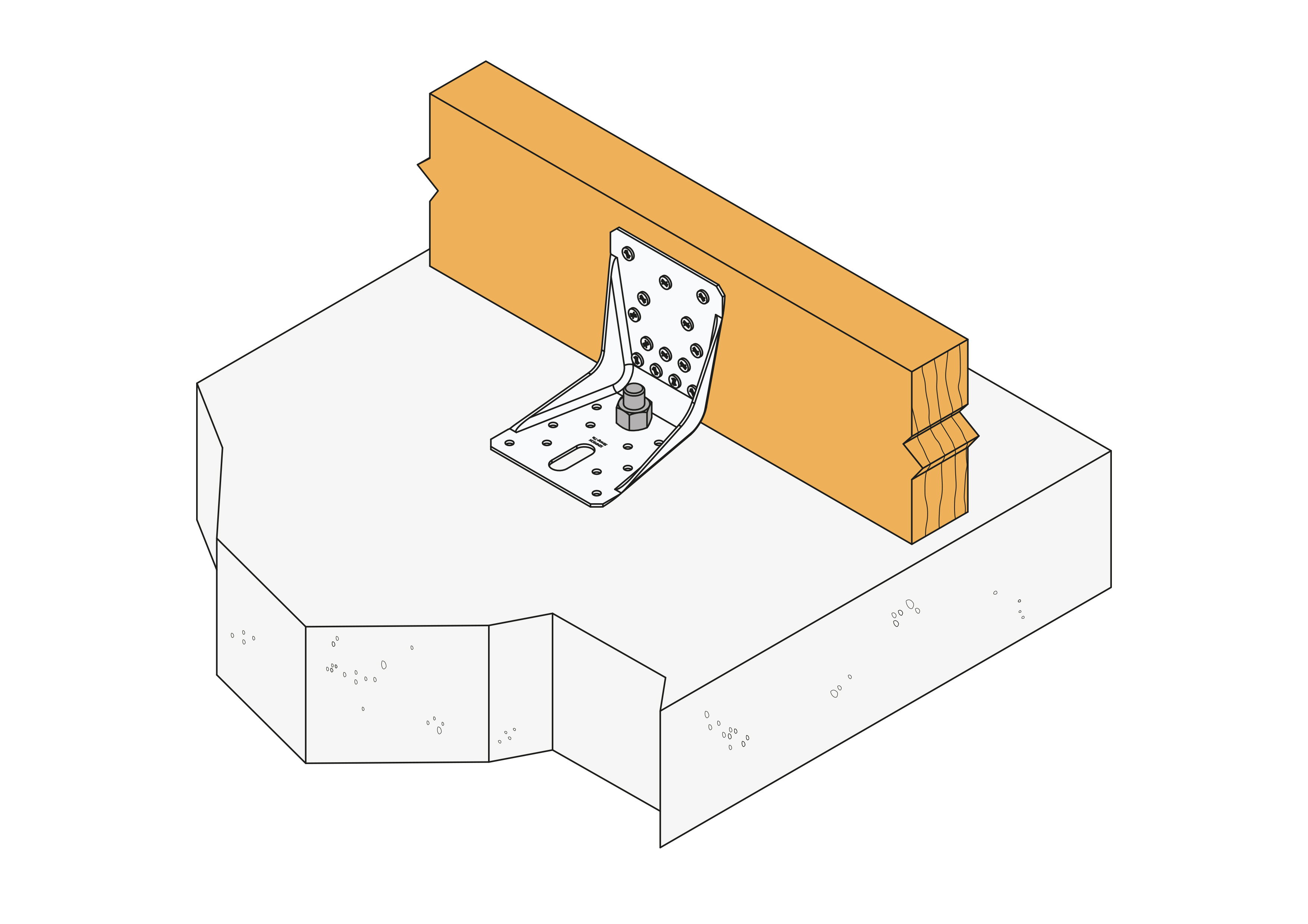

- Cavilha mecânica : perno BOAXII M10-92/10A4,
- Ancoragem química : resina AT-HP + Haste roscada LMAS M10-120/25A4.
Suporte de alvenaria de blocos ocos :
- Cavilha mecânica : cavilha FPNH 10-135/65A4,
- Ancoragem química : resina AT-HP ou POLY-GP + Haste roscada LMAS M10-120/25A4 + peneira SH M16-130.
Instalação
- Aproximar o item a fixar ao elemento.
- Pregar o elemento. Este também pode ser aparafusado com a ajuda de parafusos adaptados.
- O esquadro é também pregado ou aparafusado a este.
