BT4

Estribo de alma BT4

Os estribos de alma BT4 agem como conexão invisível entre as vigas segundarias e as vigas principais ou postes.

Marcação CE
Marcação CE
ATE
ATE
Aço galvanizado Z275
Aço galvanizado Z275
Fogo R 60
Fogo R 60
Classe de serviço 2
Classe de serviço 2
EPD
EPD

Detalhes do produto

Imagens

Características

Matéria

  • Aço S250GD + Z275 conforme EN 10346,
  • Espessura 3 mm.

Vantagens

  • Montagem fácil e segura,
  • Permite a criação de conexões com inclinações até 45°,
  • Em conformidade com o Eurodigo 5 relativo à resistência ao fogo.

Aplicação

Áreas de utilização

  • Barrotes
  • Madres
  • Vigas de suporte

Suporte

  • Suporte: Madeira maciça, aglomerado de madeira, laminada colada…
  • Elemento suportado: Madeira maciça, aglomerado de madeira, laminada colada…

Dados técnicos

Dimensões

Dimensões

ReferênciaDimensões do conector
OutroDimensões e valores caraterísticos[mm]Secções de madeira[mm]Furos portador[mm]Furos suportado[mm]
Qtd. por caixaPeso[kg]A[mm]B[mm]C[mm]t₁[mm]t₂[mm]LarguraAltura[mm]RedondoRedondo
Larguras[mm]Min β=0[mm]Ø5Ø13[mm]
BT4-90-B25.00.549010661366090164 (Ø8.5)
BT4-120-B25.00.72120106613660152203
BT4-160-B20.00.95160106613660192284

HT = Main beam or support

Combined value:

\sum\frac{F_{i,d}} {R_{i,d}}\le1

For angled connections, the resistance must reckon with multiplier.

Valores caraterísticos Descendente (em kN) – Madeira C24 – Pregos CNA4.0x60

ReferênciaCapacidade do suporte
Valores caraterísticos - Madeira/Madeira - pregagem total[kN]
FixacõesValores característicos - Madeira classe C24[kN]
PortadorSuportadoR1,k (2)R₂,ₖ
QdadTipoQdadTipoComprimento dos pinos[mm]Comprimento dos pinos[mm]
60801001201401606080100120140160
BT4-90-B16.0CNA4.0x504.0STD810.811.812.913.713.713.78.18.99.710.310.310.3
BT4-120-B20.0CNA4.0x503.0STD1217.318.219.420.722.323.911.512.112.913.814.915.9
BT4-160-B28.0CNA4.0x504.0STD122829.531.233.335.738.22122.123.42526.828.6

O suportado deve ter uma largura minima = comprimento do cavilhão

Para vigas com uma inclinação β os valores caraterísticos devem ser multiplicados por o fator.

β 0° 15° 30° 45°
factor 1.0 0.95 0.9 0.85

R2,k capacities pode ser calculado assim : R2,k = R1,k x (número de cavilhões - 1) / (número de cavilhões).

O cavilhão superior não será incluído em caraterísticos ascendentes como é colocado em um perfuração aberto.

Estão disponíveis mais detalhes na ETA.



Valores caraterísticos - Madeira/Madeira - R3.k and R4.k

ReferênciaCapacidade do suporte
Valores caraterísticos - Madeira/Madeira - pregagem total[kN]
FixacõesValores característicos - Madeira classe C24[kN]
PortadorSuportadoR₄.ₖ[kN]R₃,ₖ
QdadTipoQdadTipoComprimento dos pinos[mm]
6080100120140160
BT4-90-B16.0CNA4.0x504.0STD87.81.51.92.32.73.13.6
BT4-120-B20.0CNA4.0x503.0STD129.82.22.93.54.24.85.6
BT4-160-B28.0CNA4.0x504.0STD1213.72.93.64.45.36.27

O suportado deve ter uma largura minima = comprimento do cavilhão

Os capacidades R4,k são para todo o comprimento do cavilhão

ETNM - Fixações Madeira/Madeira Barrote sobre prumo – Valores caraterísticos em kn

ReferênciaCapacidade do suporteDimensões do conector
Valores caraterísticos - Madeira/Madeira prumo - pregagem parcialDimensões supporte[mm]
FixacõesValores característicos - Madeira classe C24[kN]Largura de prumo
PortadorSuportadoR₁,ₖR₂,ₖLarguras[mm]
QdadTipoQdadTipoComprimento dos pinos[mm]Comprimento dos pinos[mm]
60801001201401606080100120140160
BT4-90-B8.0CNA4.0x504.0STD899.910.911.611.611.66.87.48.28.78.78.786
BT4-120-B12.0CNA4.0x503.0STD1214.615.516.617.919.420.79.710.311.111.912.913.886
BT4-160-B16.0CNA4.0x504.0STD1222.924.42627.9303217.218.319.520.922.52486

O suportado deve ter uma largura minima = comprimento do cavilhão

Para vigas com uma inclinação β os valores caraterísticos devem ser multiplicados por o fator.

β 0° 15° 30° 45°
fator 1.0 0.95 0.9 0.85

Os valores caraterísticos deste quadro são também válidos para pregagem parcial madeira sobre madeira.

R2,k capacities pode ser calculado assim : R2,k = R1,k x (número de cavilhões - 1) / (número de cavilhões).

O cavilhão superior não será incluído em caraterísticos ascendentes como é colocado em um perfuração aberto.

Estão disponíveis mais detalhes na ETA.

Valores caraterísticos - Madeira/Madeira prumo - R3.k en R4.k

ReferênciaCapacidade do suporteDimensões do conector
Valores caraterísticos - Madeira/Madeira prumo - pregagem parcialDimensões supporte[mm]
FixacõesValores característicos - Madeira classe C24[kN]Largura de prumo
PortadorSuportadoR₄.ₖ[kN]R₃,ₖLarguras[mm]
QdadTipoQdadTipoComprimento dos pinos[mm]
6080100120140160
BT4-90-B8.0CNA4.0x504.0STD83.91.51.92.32.72.72.786
BT4-120-B12.0CNA4.0x503.0STD125.92.22.93.54.24.85.686
BT4-160-B16.0CNA4.0x504.0STD127.82.93.64.45.36.2786

O suportado deve ter uma largura minima = comprimento do cavilhão

Os capacidades R4,k são para todo o comprimento do cavilhão

Instalação

Instalação

Fixações

  • Pregos CNA4.0,
  • Parafusos CSA5.0,
  • Cavilhões : ø8 mm ou ø12 mm segundo o modelo

Instalação

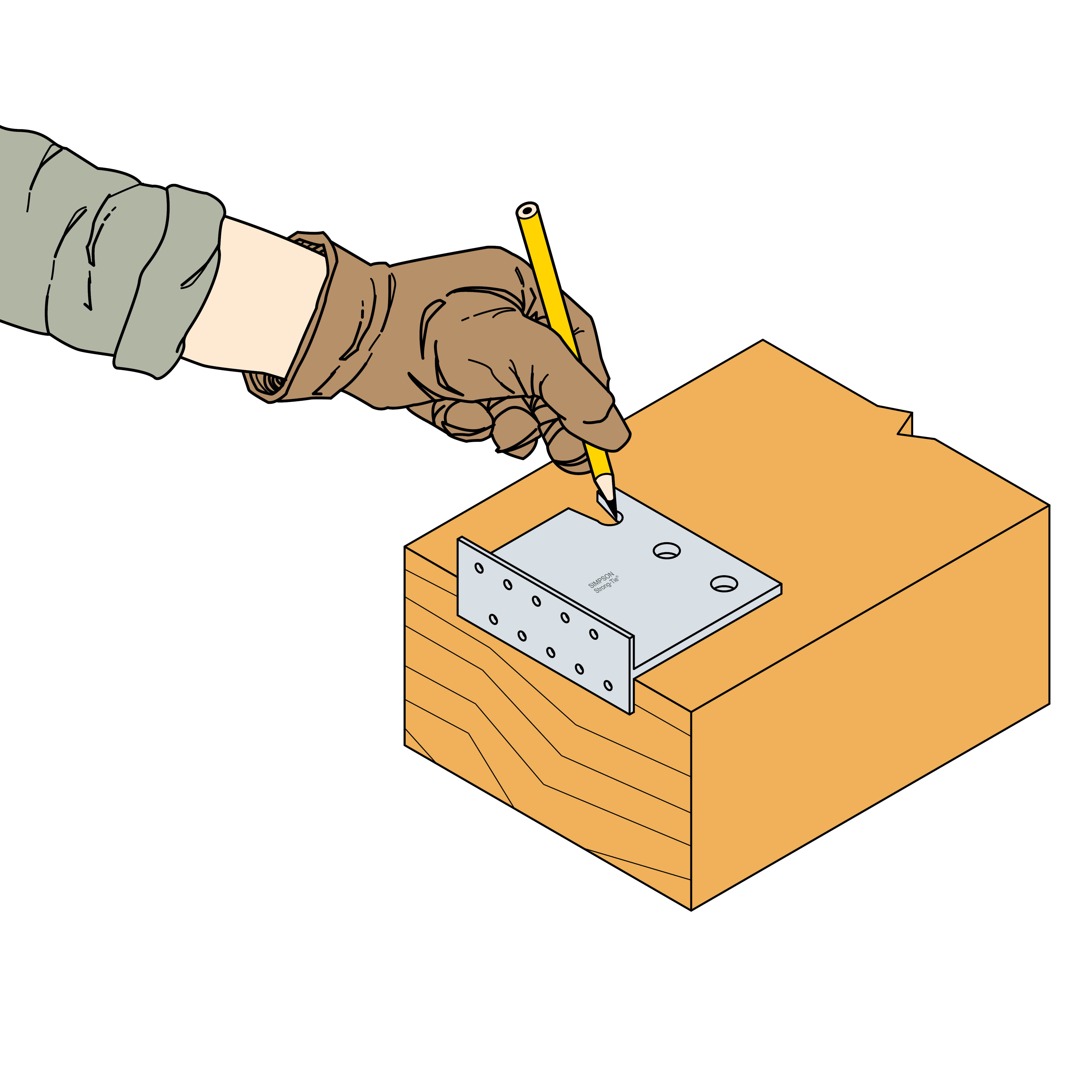

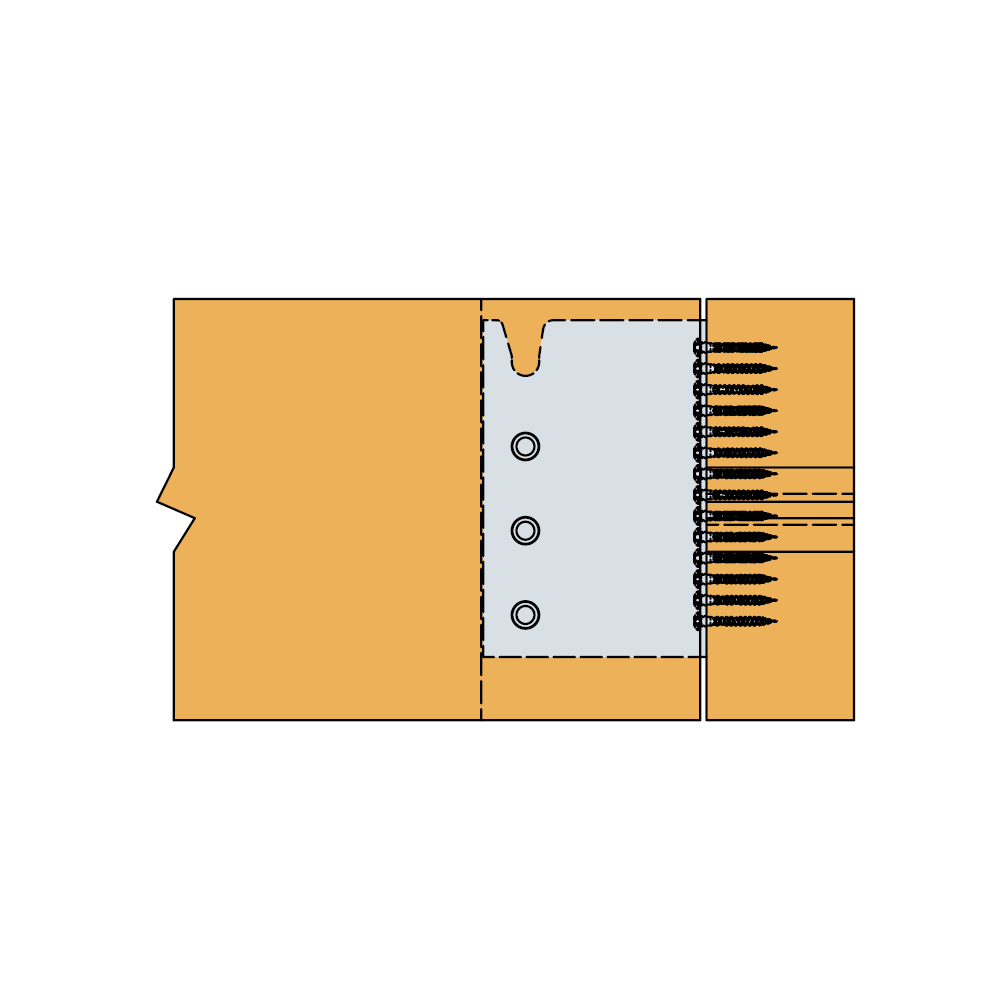

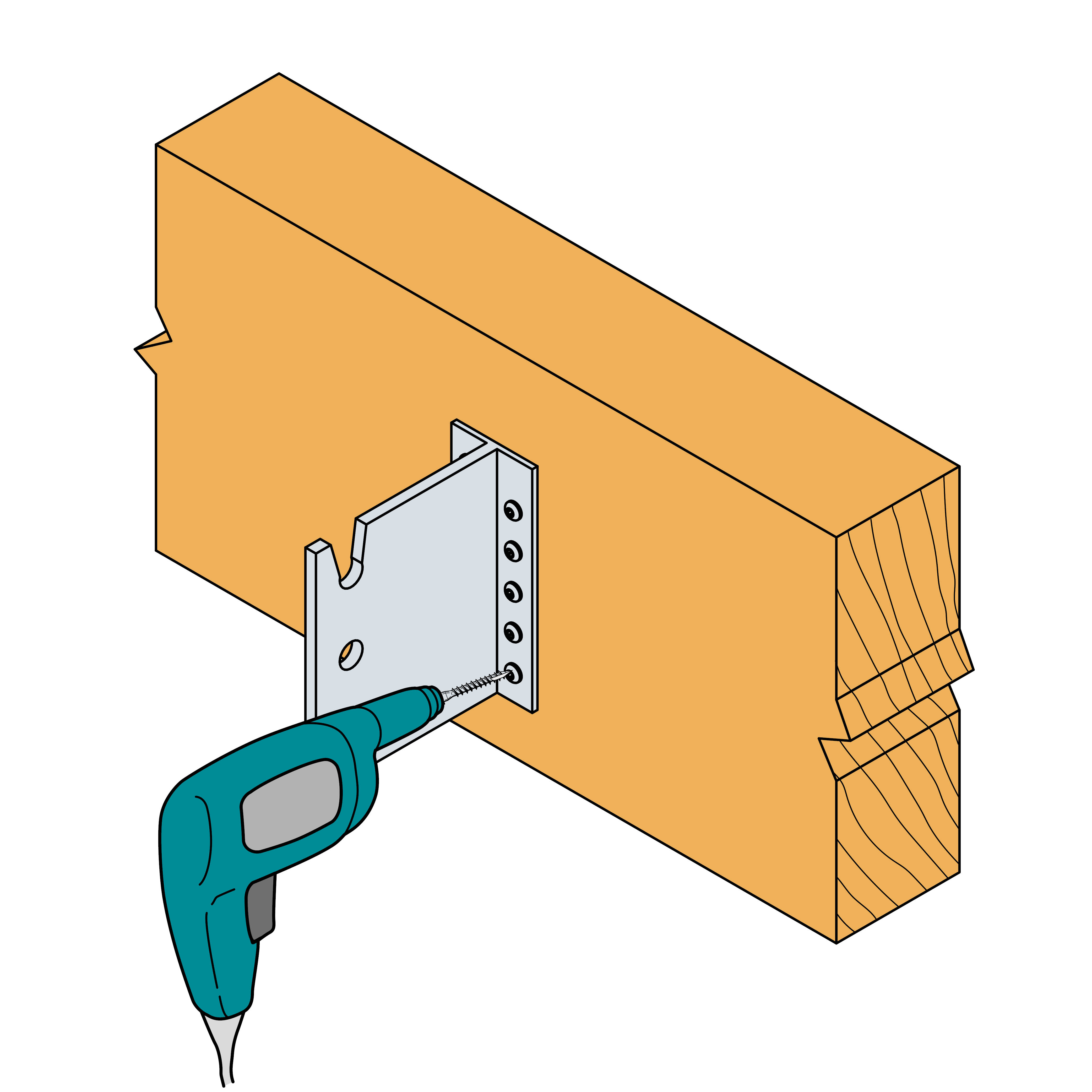

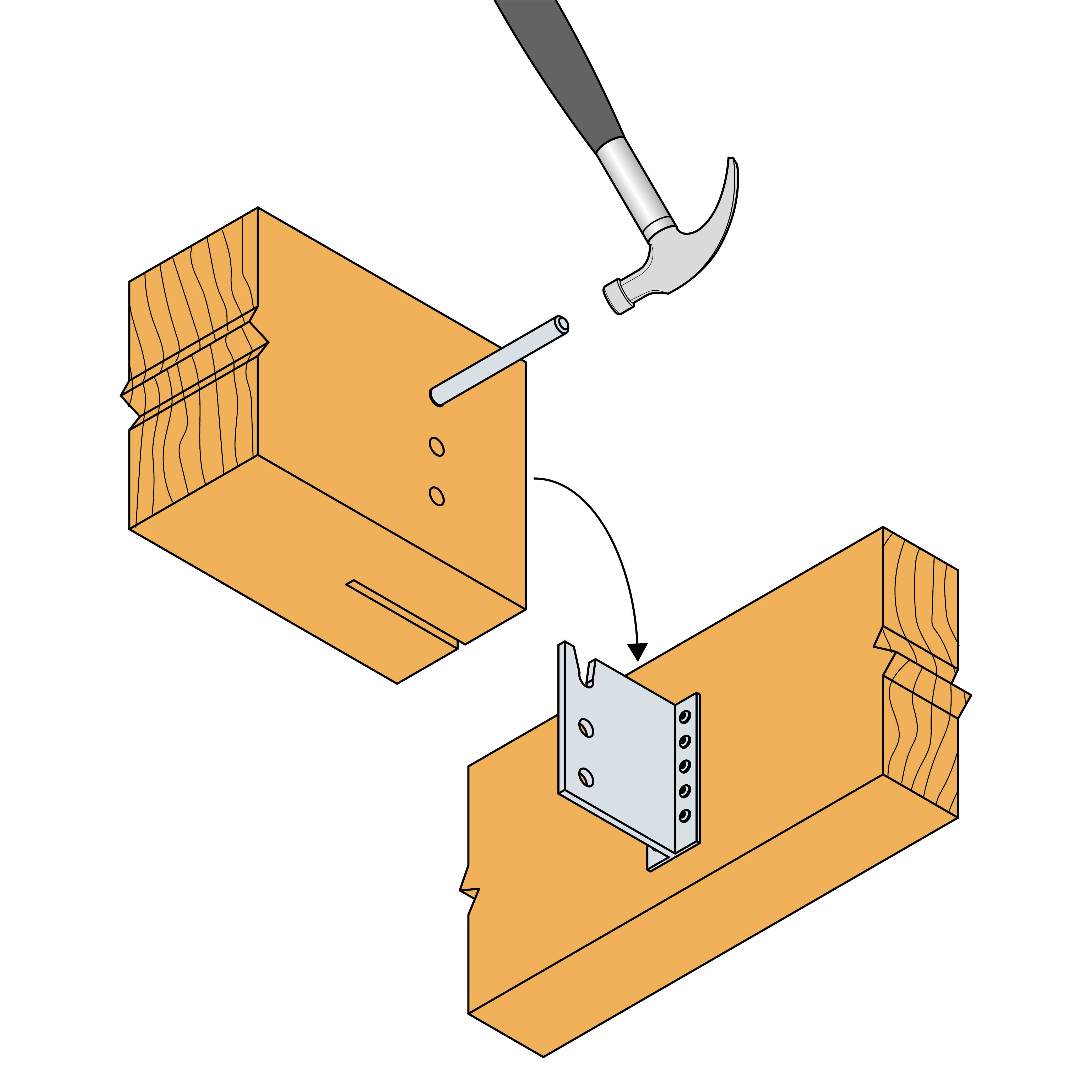

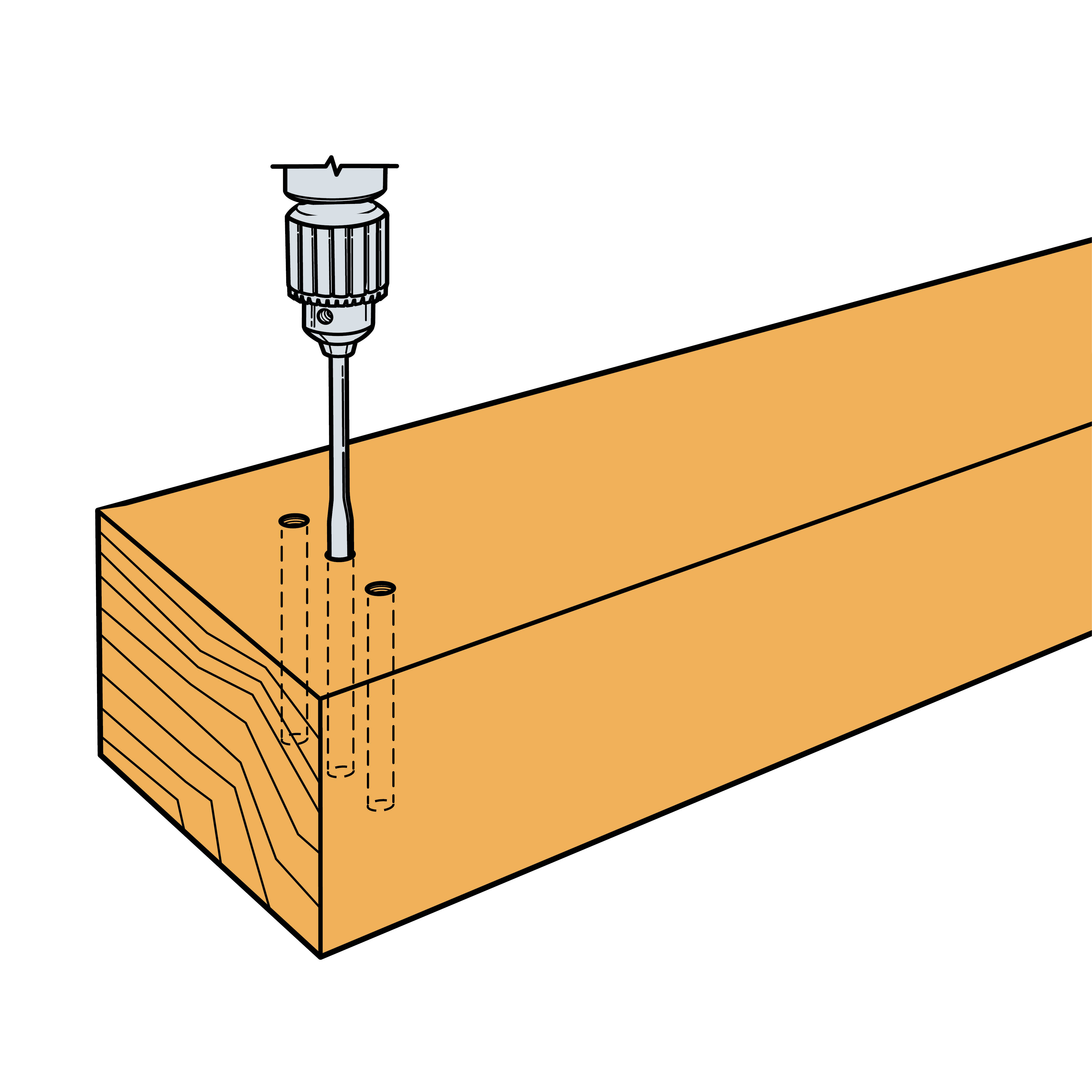

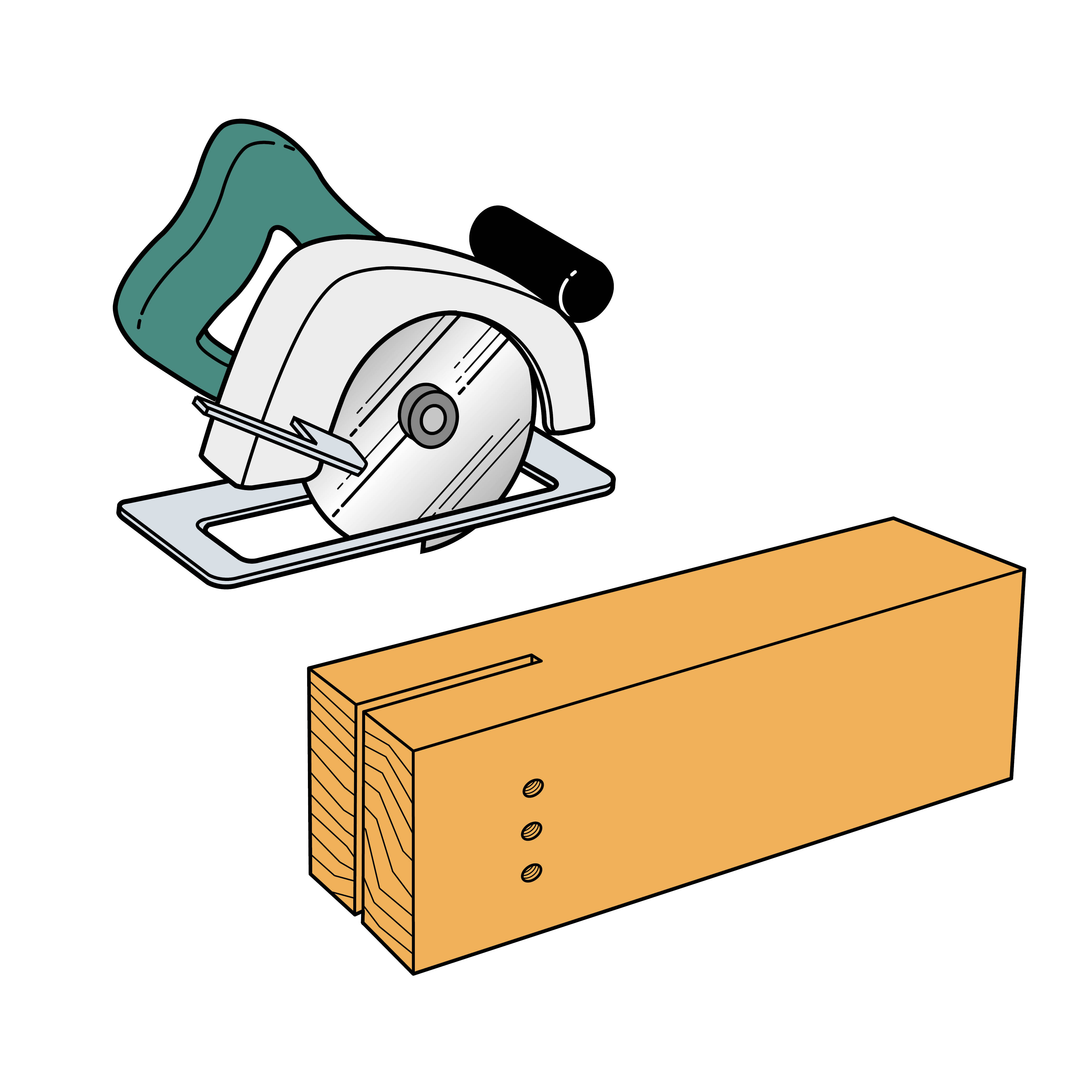

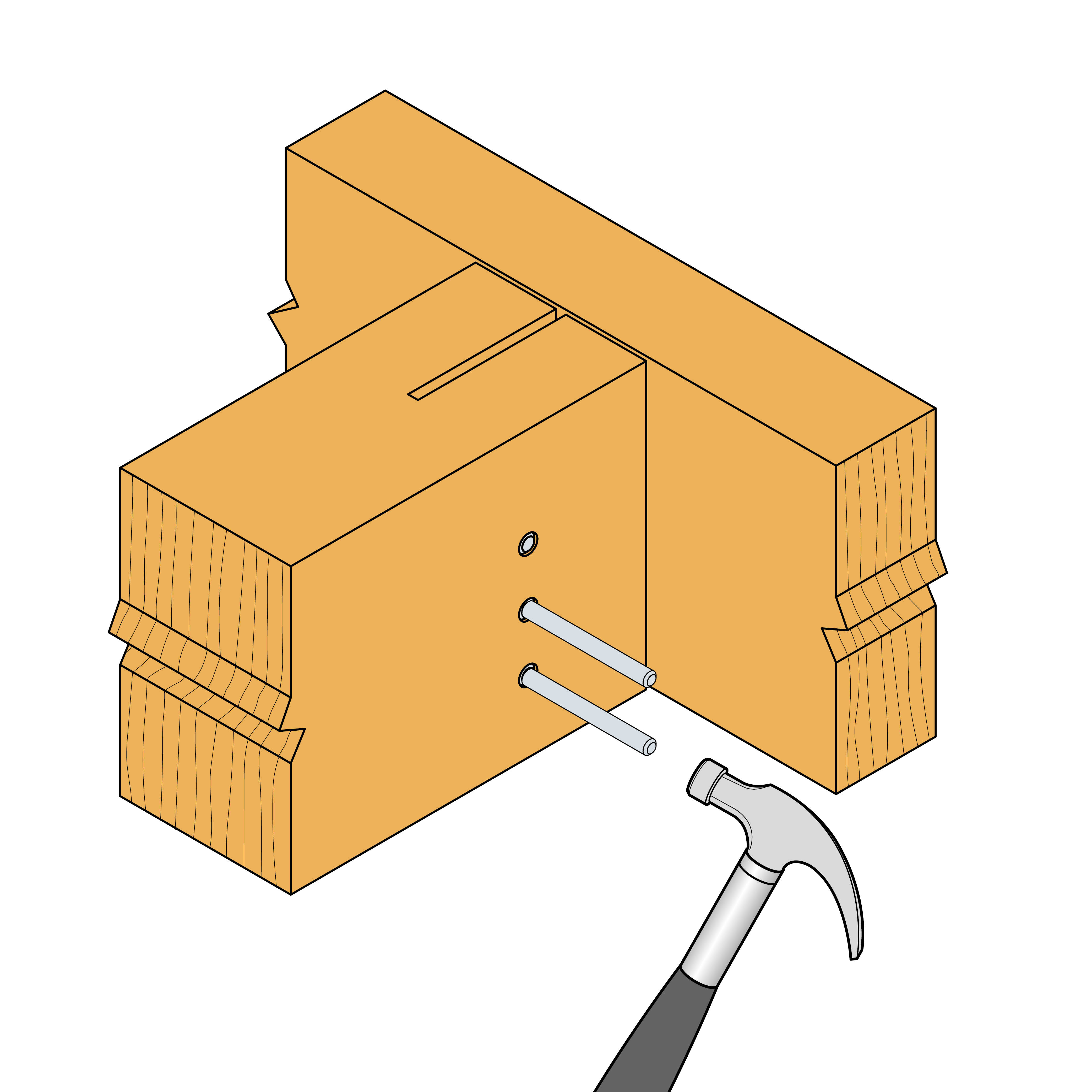

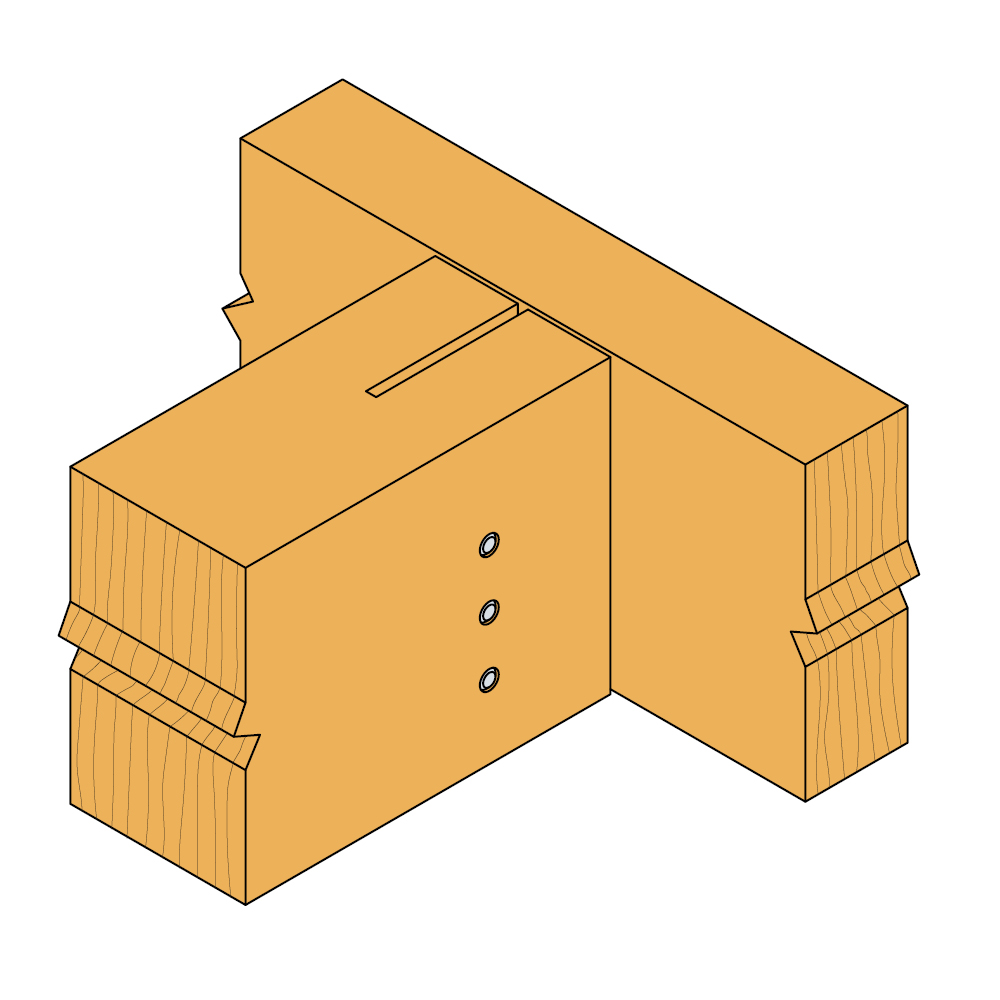

  • Os estribos de alma BT4 são particularmente adequados às fixações madeira-madeira para as quais as fibras da madeira são orientadas verticalmente. Portanto, a montagem deve ser fixada em quincôncio.
  • As fendas de montagem permitem fixar as vigas segundarias de madeira simples e segura.
  • O estribo de alma BT4 pode igualmente ser utilizado como estribo de alma interior com 2 filas.
