CBH105Z
Estribo de alma interior - ZPRO
O CBH é uma conexão discreta que permite uma fixação sobre madeira ou sobre um suporte rígido.
Novidade
Classe de serviço 3
Exterior
Zpro
Detalhes do produto
Imagens

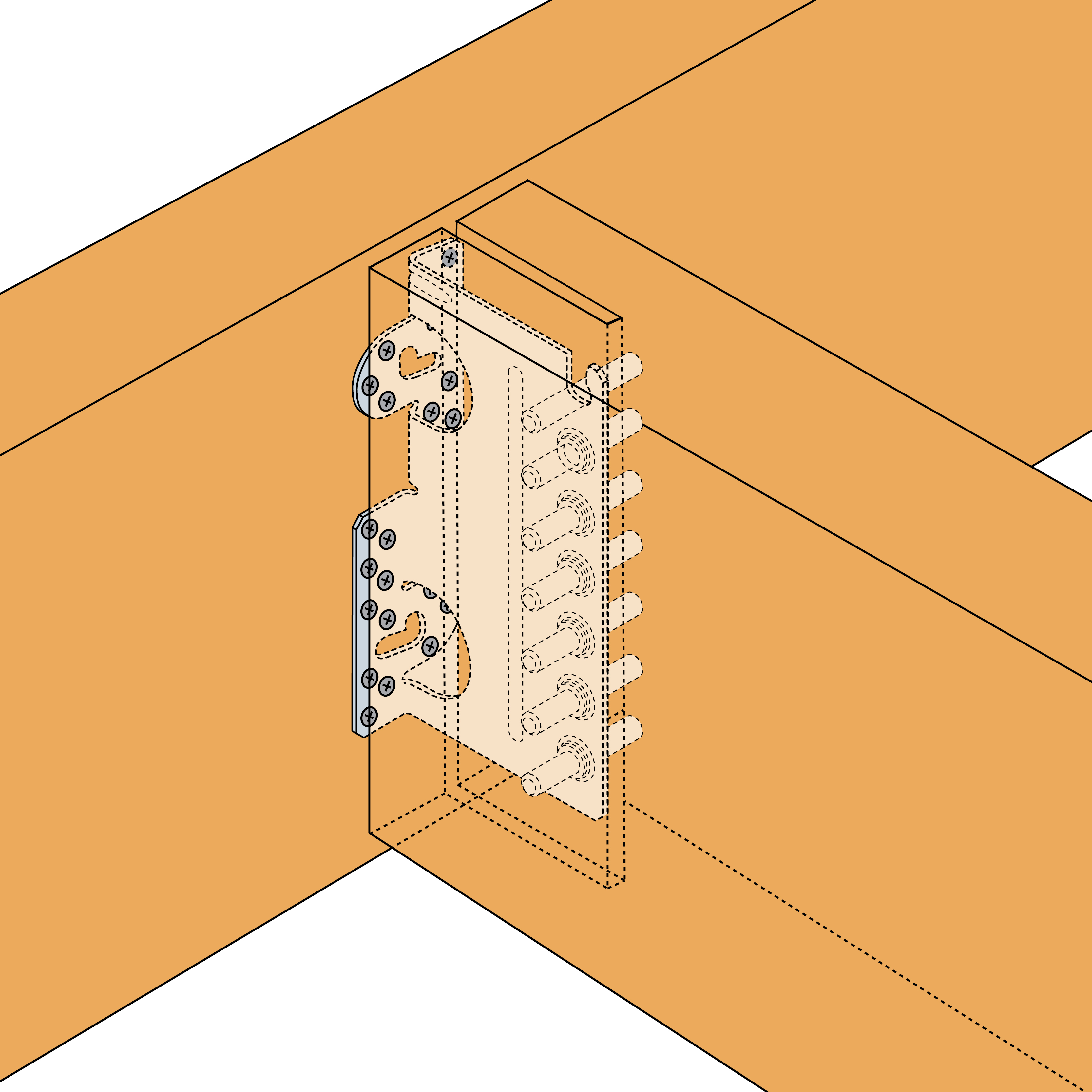

Fixação madeira/madeira
Fixação madeira/elemento rígido
Características
Aplicação
Dados técnicos
Dimensões
Dimensões
| Referência | Dimensões do conector | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Dimensões supporte[mm] | Secções de madeira[mm] | Dimensões e valores caraterísticos[mm] | Furos portador[mm] | Furos suportado[mm] | Outro | ||||||||||
| Altura | Largura | Altura[mm] | A[mm] | B[mm] | C[mm] | D[mm] | t[mm] | Redondo | Redondo | Peso[kg] | |||||
| Larguras[mm] | Larguras[mm] | Máx.[mm] | Min β=0[mm] | Min β=0[mm] | Máx.[mm] | Ø10 | Ø5 | Ø11 | |||||||
| CBH105/3Z | 115 | 45 | 100 | 115 | 145 | 190 | 105 | 103.5 | 40 | - | 3 | 2 | 8 | 3 | 0.26 |
Valores Característicos - Viga a viga - 0° e 15°
Dimensões
| Referência | Capacidade do suporte | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Valores caraterísticos - Madeira/Madeira - pregagem total[kN] | ||||||||||
| Fixacões | Valores característicos - Madeira classe C24[kN] | |||||||||
| Portador | Suportado | R₁,ₖ - inclinação β=15° | R₁,ₖ - Declive β=0° | |||||||
| Qdad | Tipo | Qdad | Tipo | Comprimento dos pinos[mm] | Comprimento dos pinos[mm] | |||||
| R3,k | 60 | 80 | R3,k | 60 | 80 | |||||
| CBH105/3Z | 8.0 | CSA5.0x40Z | 3.0 | STD10G | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 |
Valores Característicos - Viga a viga - 30° e 45°
Dimensões
| Referência | Capacidade do suporte | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Valores caraterísticos - Madeira/Madeira - pregagem total[kN] | ||||||||||
| Fixacões | Valores característicos - Madeira classe C24[kN] | |||||||||
| Portador | Suportado | R₁,ₖ - Declive β=30° | R₁,ₖ - inclinação β=45° | |||||||
| Qdad | Tipo | Qdad | Tipo | Comprimento dos pinos[mm] | Comprimento dos pinos[mm] | |||||
| R3,k | 60 | 80 | R3,k | 60 | 80 | |||||
| CBH105/3Z | 8.0 | CSA5.0x40Z | 3.0 | STD10G | 10.2 | 10.2 | 10.2 | - | - | - |
Product characteristic capacities - Timber beam to timber post - 0° and 15°
Dimensões
| Referência | Capacidade do suporte | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Valores caraterísticos - Madeira/Madeira prumo- pregagem total | ||||||||||
| Fixacões | Valores característicos - Madeira C24[kN] | |||||||||
| Portador | Suportado | R₁,ₖ - Declive β=0° | R₁,ₖ - inclinação β=15° | |||||||
| Qdad | Tipo | Qdad | Tipo | Comprimento dos pinos[mm] | Comprimento dos pinos[mm] | |||||
| R3,k | 60 | 80 | R3,k | 60 | 80 | |||||
| CBH105/3Z | 8.0 | CSA5.0x40Z | 3.0 | STD10G | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 |
Valores Característicos - Viga a poste - 30° e 45°
Dimensões
| Referência | Capacidade do suporte | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Valores caraterísticos - Madeira/Madeira prumo- pregagem total | ||||||||||
| Fixacões | Valores característicos - Madeira C24[kN] | |||||||||
| Portador | Suportado | R₁,ₖ - Declive β=30° | R₁,ₖ - inclinação β=45° | |||||||
| Qdad | Tipo | Qdad | Tipo | Comprimento dos pinos[mm] | Comprimento dos pinos[mm] | |||||
| R3,k | 60 | 80 | R3,k | 60 | 80 | |||||
| CBH105/3Z | 8.0 | CSA5.0x40Z | 3.0 | STD10G | 10.2 | 10.2 | 10.2 | - | - | - |
alores Caraterísticos - Viga de madeira para suporte rígido - 0° e 15°
Dimensões
| Referência | Capacidade do suporte | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Valores característicos - Madeira sobre betão | ||||||||||
| Valores característicos - Madeira C24[kN] | Fixacões | |||||||||
| R₁,ₖ - Declive β=0° | R₁,ₖ - inclinação β=15° | Portador | Suportado | |||||||
| Comprimento dos pinos[mm] | Comprimento dos pinos[mm] | Qdad | Tipo | Qdad | Tipo | |||||
| R3,k | 60 | 80 | R3,k | 60 | 80 | |||||
| CBH105/3Z | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 | 2.0 | Ø8** | 3.0 | STD10G |
** Consulte a gama de ancoragem Simpson Strong-Tie para identificar um ancoragem adequado. As soluções gerais de ancoragem, de escolher em função do tipo de betão, das distâncias caraterísticas e no bordo e entre ancoragens.
Os valores de capacidade de carga em betão indicados na tabela referem-se ao caso de uma fixação em laje maciça. Num contexto de aplicação diferente, recomenda-se que o projetista se assegure da resistência correta das ancoragens (uma ajuda ao dimensionamento está disponível no nosso software Anchor Designer, que pode ser transferido gratuitamente neste site).
Valores Caraterísticos - Viga de madeira para suporte rígido - 30° e 45°
Dimensões
| Referência | Capacidade do suporte | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Valores característicos - Madeira sobre betão | ||||||||||
| Valores característicos - Madeira C24[kN] | Fixacões | |||||||||
| R₁,ₖ - Declive β=30° | R₁,ₖ - Declive β=45° | Portador | Suportado | |||||||
| Comprimento dos pinos[mm] | Comprimento dos pinos[mm] | Qdad | Tipo | Qdad | Tipo | |||||
| R3,k | 60 | 80 | R3,k | 60 | 80 | |||||
| CBH105/3Z | 10.2 | 10.2 | 10.2 | - | - | - | 2.0 | Ø8** | 3.0 | STD10G |
** Consulte a gama de ancoragem Simpson Strong-Tie para identificar um ancoragem adequado. As soluções gerais de ancoragem, de escolher em função do tipo de betão, das distâncias caraterísticas e no bordo e entre ancoragens.
Os valores de capacidade de carga em betão indicados na tabela referem-se ao caso de uma fixação em laje maciça. Num contexto de aplicação diferente, recomenda-se que o projetista se assegure da resistência correta das ancoragens (uma ajuda ao dimensionamento está disponível no nosso software Anchor Designer, que pode ser transferido gratuitamente neste site).
Instalação
Instalação
Instalação do CBH nas cavilhas
Instalação das porcas
Rotação do CBH
Posição definitiva no betão
Biblioteca CAD e BIM
2D
3D
3D Simplified
Nailing Pattern
CBH105/3Z
-
-
-
-
-
-
