QD76KE

Ferramenta multifunções

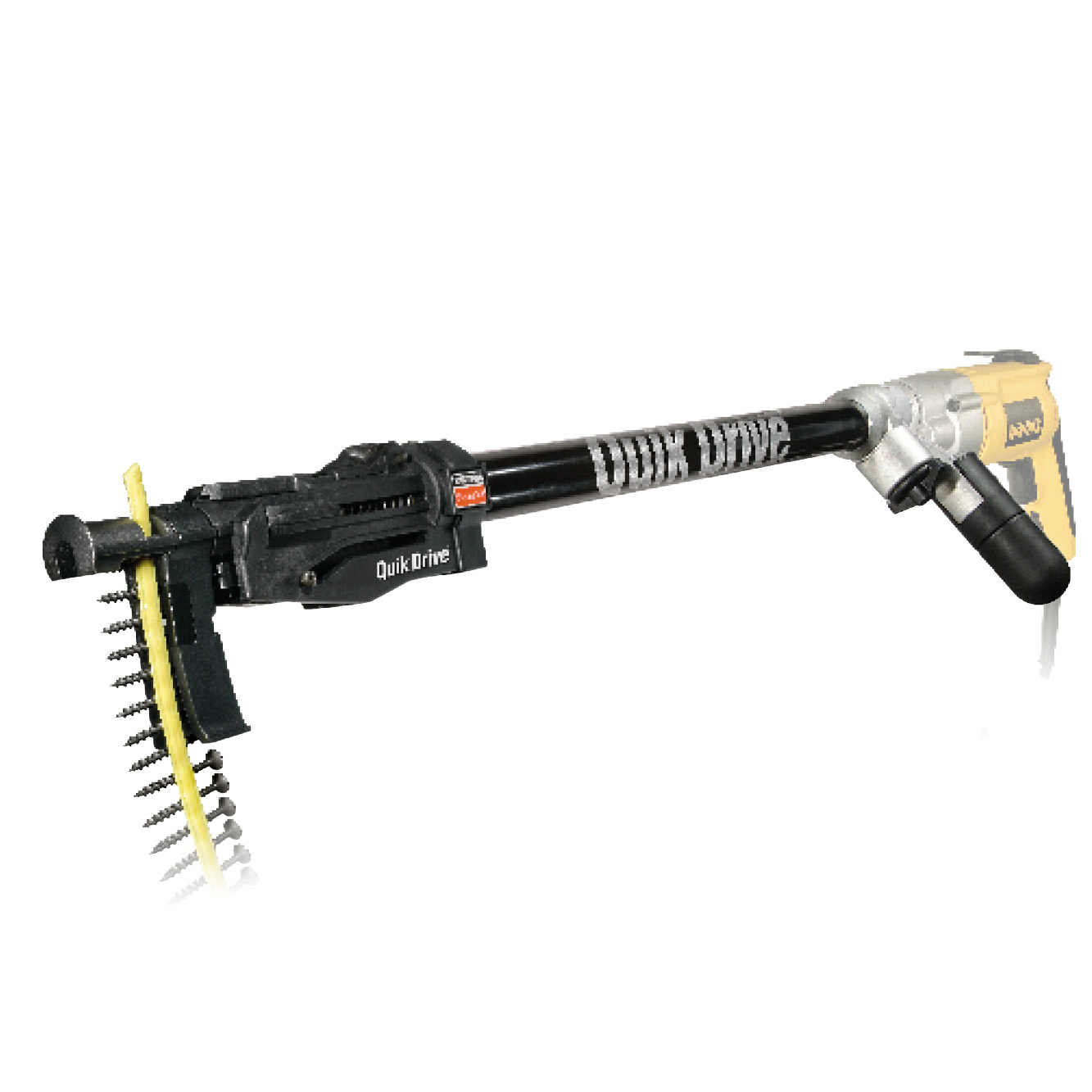

Ferramenta em Teflon® para fixação de madeira, solhos, placas de gesso. Aceita parafusos numa mesma fila Quik Drive® até de 25 a 76 mm de comprimento (3 de rebordo incluídos).

Ficha de Dados Técnicos
Marcação CE
Marcação CE
QD76KE main image 2024

Detalhes do produto

Imagens


Características

Matéria

  • Ferramenta em Teflon®.

Vantagens

  • Posicionamento possível da ferramenta sobre o adaptador e a extensão em 360°,
  • Montagem sobre a aparafusadora ou a extensão por simples pressão,
  • Guia de carregamento encurvado, para uma inserção mais rápida da fila,
  • Suporte para bocais 191E-RC incluído,
  • Sem precisar de lubrificação.

Kits disponíveis

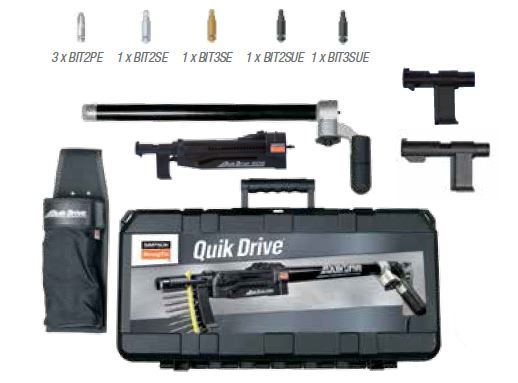

  • QD76KE : inclui a ferramenta QD76, 1 extensão,1 rebordo composto para parafuso de 25 a 51 mm, 1 rebordo em aço para parafuso de 38 a 64 mm, 1 rebordo em aço para parafuso de 76 mm, tubo de metal e bocais fornecidos (3 BIT2PE + 1 BITSE + 1 BIT3SE + 1 BIT2SUE + 1 BIT3SUE),

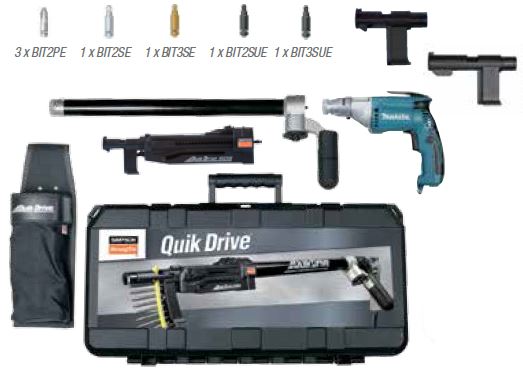

  •  QD76KM2522E : inclui a ferramenta QD76, 1 extensão,1 rebordo composto para parafuso de 25 a 51 mm, 1 rebordo em aço para parafuso de 38 à 64 mm, 1 rebordo em aço para parafuso de 76 mm, tubo de metal, aparafusadora e bocais fornecidos (3 BIT2PE + 1 BITSE + 1 BIT3SE + 1 BIT2SUE + 1 BIT3SUE).
QD76KE kit includes table.jpg
QD76KE kit includes table.jpg

Aplicação

Áreas de utilização

  • Aparafusamento numa mesma fila para múltiplas aplicações.

Suporte

  • Adaptadores para aparafusadoras

Dados técnicos

Areas of use

ReferênciaDimensões de fixacões
QD information
Parafusos compatíveis
QD76KM2522ERDWF, CBSDQ, FHSD, WSNTL, WSV, SSDTH, DWF, DWC, RDPF, WSC
QD76KERDWF, CBSDQ, FHSD, WSNTL, WSV, SSDTH, DWF, DWC, RDPF, WSC

Instalação

Instalação

1. Retire o aro da sua aparafusadora.
2. Retire depois o bocal.
3. Instale o adaptador.
4. Insira o mandril.
5. Engate o carregador no mandril e fixe-o ao adaptador.
6. Insira a fila de parafusos, com a ponta virada para cima: a sua aparafusadora está pronta!

Notas técnicas

Outros

declarationofconformity-qd-qdhsd-qdpro-tuqd-qdbpc-rev053023.pdf
