SDWS

Parafuso para madeira de construção exterior

O parafuso de madeira para construção SDWS foi concebido especialmente para a montagem de elementos de madeira no exterior, graças a um acabamento em barreira dupla.

Marcação CE
Classe de serviço 3
Revêtement double barrière
Exterior

Detalhes do produto

Imagens

Características

Matéria

  • Aço temperado e revestimento de barreira dupla.

Vantagens

  • A cabeça plana permite reduzir os problemas durante o manuseamento e a instalação dos elementos,
  • O elevado desempenho em cisalhamento permite um maior espaçamento entre parafusos,
  • O roscado parcial permite o aperto das diferentes dobragens entre si,
  • O comprimento do parafuso é otimizado de modo a fornecer uma penetração máxima do parafuso,
  • O revestimento de barreira dupla permite a utilização no exterior,
  • Não necessita de pré-perfuração.

Aplicação

Suporte

  • Esquadria de madeira,
  • Madeira maciça.

Áreas de utilização

  • Fixação de diversos elementos de madeira (pilares de esquadria, asnas pequenas, ...).

Dados técnicos

Dimensões

Dimensões

Referência Dimensões de fixacões [mm]
d l dh d1 lg Chaves
SDWS22300DB-R50 8 75 19.4 5.2 37 T-40
SDWS22400DB-R50 8 100 19.4 5.2 59 T-40
SDWS22500DB-R50 8 126 19.4 5.2 69 T-40
SDWS22600DB-R50 8 151 19.4 5.2 69 T-40
SDWS22800DB-R50 8 202 19.4 5.2 69 T-40
SDWS221000DB-R50 8 252 19.4 5.2 69 T-40

Valores caraterísticos

Referência Momento do escoamento plástico característico – My,k [My.k] [Nm] Parâmetro de resistência característica ao arrancamento - fax,k,90° [fax.k.90°] [N/mm²] Parâmetro de resistência característica à transversalidade da cabeça - fhead,k [fhead.k] [N/mm²] Capacidade de resistência característica em tração - ftens,k [ftens.k] [kN] Resistência característica à torção - ftor,k [ftor.k] [Nm]
SDWS22300DB-R50 17.4 13.2 21.4 21.4 24.2
SDWS22400DB-R50 17.4 13.2 21.4 21.4 24.2
SDWS22500DB-R50 17.4 13.2 21.4 21.4 24.2
SDWS22600DB-R50 17.4 13.2 21.4 21.4 24.2
SDWS22800DB-R50 17.4 13.2 21.4 21.4 24.2
SDWS221000DB-R50 17.4 13.2 21.4 21.4 24.2

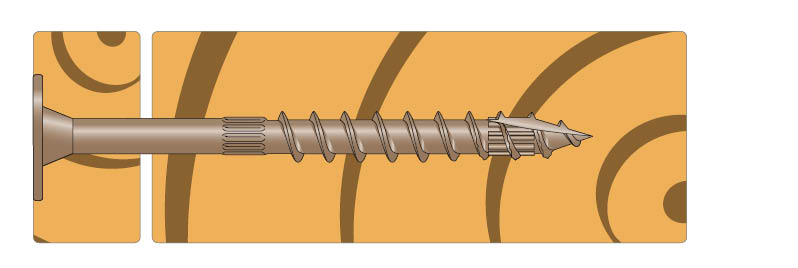

Instalação

Instalação

Instalação

  • Os parafusos SDW são facilmente instalados com a ajuda de uma aparafusadora de baixa velocidade(velocidade inferior ou igual a 2500 tr/min) e uma chave T40 (cada caixa de parafusos inclui uma chave),
  • Não é necessário fazer furos,
  • Para evitar os restantes elementos da montagem ou os defeitos da madeira, o parafuso pode ser desviado até 75 mm.

Abacus

Resistências características - Madeira / Madeira

Referência Resistências características - Madeira / Madeira C24
Axial Cisalhamento paralelo ao veio em função de t1 [Rv.0.k] [kN] Cisalhamento perpendicular ao veio em função de t1 [Rv.90.k] [kN]
t1 [mm] Rax.k [kN] 35 [mm] 40 [mm] 45 [mm] 60 [mm] 75 [mm] 80 [mm] ≥100 [mm] 35 [mm] 40 [mm] 45 [mm] 60 [mm] 75 [mm] 80 [mm] ≥100 [mm]
SDWS22300DB-R50 40 3.41 3.21 3.26 3.05 - - - - 3.21 3.26 3.05 - - - -
SDWS22400DB-R50 43 5.49 3.74 3.95 3.97 - - - - 3.74 3.95 3.97 - - - -
SDWS22500DB-R50 60 6.35 3.95 4.17 4.19 4.19 - - - 3.95 4.17 4.19 4.19 - - -
SDWS22600DB-R50 85 6.35 3.95 4.17 4.19 4.19 4.19 4.19 - 3.95 4.17 4.19 4.19 4.19 4.19 -
SDWS22800DB-R50 137 6.35 3.95 4.17 4.19 4.19 4.19 4.19 4.19 3.95 4.17 4.19 4.19 4.19 4.19 4.19
SDWS221000DB-R50 186 6.35 3.95 4.17 4.19 4.19 4.19 4.19 4.19 3.95 4.17 4.19 4.19 4.19 4.19 4.19

Estas resistências são válidas para:

  • Uma espessura de madeira sob a cabeça inferior ou igual ao valor t1 apresentado na coluna adjacente.
  • Um parafuso cujo eixo se situa entre 45 e 90° em relação ao veio da madeira no caso dos ESCR(XXX) e a 90° em relação ao veio da madeira no caso dos outros parafusos.

Nos parafusos de fixação (rosca parcial), a dimensão t1 corresponde à espessura máxima para a qual a rosca se encontra integralmente na madeira do lado do prego, o que garante uma fixação ótima na colocação.
As resistências ao cisalhamento são indicadas para várias espessuras de madeira sob a cabeça t1 e para as seguintes configurações:

  • Eixo do esforço a 0° do veio das duas madeiras Rv.0°.k
  • Eixo do esforço a 90° do veio das duas madeiras Rv.90°.k

Estas resistências são válidas para madeira da classe mecânica C24 ou superior.
A hipótese de perfuração para o cálculo das cargas e das distâncias mínimas é validada.
Para todos os parafusos com rosca parcial, as resistências só são apresentadas para as configurações nas quais a rosca não ultrapasse mais de 5 mm no elemento de madeira sob a cabeça, de modo a garantir uma fixação ótima.
A cláusula (2) da secção 8.3.1.2 da EN1995-1-1:204+A2:2014 relativa à profundidade de penetração é ignorada neste cálculo.

Resistências características - Aço / Madeira

Referência Resistências características - Aço / Madeira C24
Axial [Rax.st.k] [kN] Cisalhamento placa fina Cisalhamento placa espessa
Rv.0.st.k [kN] Rv.90.st.k [kN] Rv.0.st.k [kN] Rv.90.st.k [kN]
SDWS22300DB-R50 3.41 3.45 3.45 4.53 4.53
SDWS22400DB-R50 5.49 3.97 3.97 5.05 5.05
SDWS22500DB-R50 6.35 4.19 4.19 5.26 5.26
SDWS22600DB-R50 6.35 4.19 4.19 5.26 5.26
SDWS22800DB-R50 6.35 4.19 4.19 5.26 5.26
SDWS221000DB-R50 6.35 4.19 4.19 5.26 5.26

As resistências ao cisalhamento são indicadas para um aço espesso (tst = d) e fino (tst = 0,5 xd) para as seguintes configurações:

  • Eixo do esforço a 0° do veio da madeira Rv.0°.k
  • Eixo do esforço a 90° do veio da madeira Rv.90°.k

Estas resistências são válidas para madeira da classe mecânica C24 ou superior.
As resistências para as espessuras de aço intermédias podem ser obtidas por interpolação entre os valores para placa de aço fina e espessa.
A hipótese de perfuração para o cálculo das cargas e das distâncias mínimas é validada.

Resistências características - Mural / Pilar

Referência Resistências características - Mural / Pilar C24
Espessura mínima do pilar [mm] Distância mínima do rebite inferior do mural a4.c [mm] Resistência ao cisalhamento em função da espessura do mural t1 [Rv.90-0.k] [kN]
35 [mm] 40 [mm] 45 [mm] 60 [mm] 75 [mm] 80 [mm] 90 [mm] ≥100 [mm]
SDWS22300DB-R50 46 23 3.45 3.26 2.93 - - - - -
SDWS22400DB-R50 46 23 3.97 3.97 3.92 - - - - -
SDWS22500DB-R50 46 23 4.19 4.19 4.19 4.19 - - - -
SDWS22600DB-R50 46 23 4.19 4.19 4.19 4.19 4.19 4.19 4.07 -
SDWS22800DB-R50 46 23 4.19 4.19 4.19 4.19 4.19 4.19 4.19 4.19
SDWS221000DB-R50 46 23 4.19 4.19 4.19 4.19 4.19 4.19 4.19 4.19
