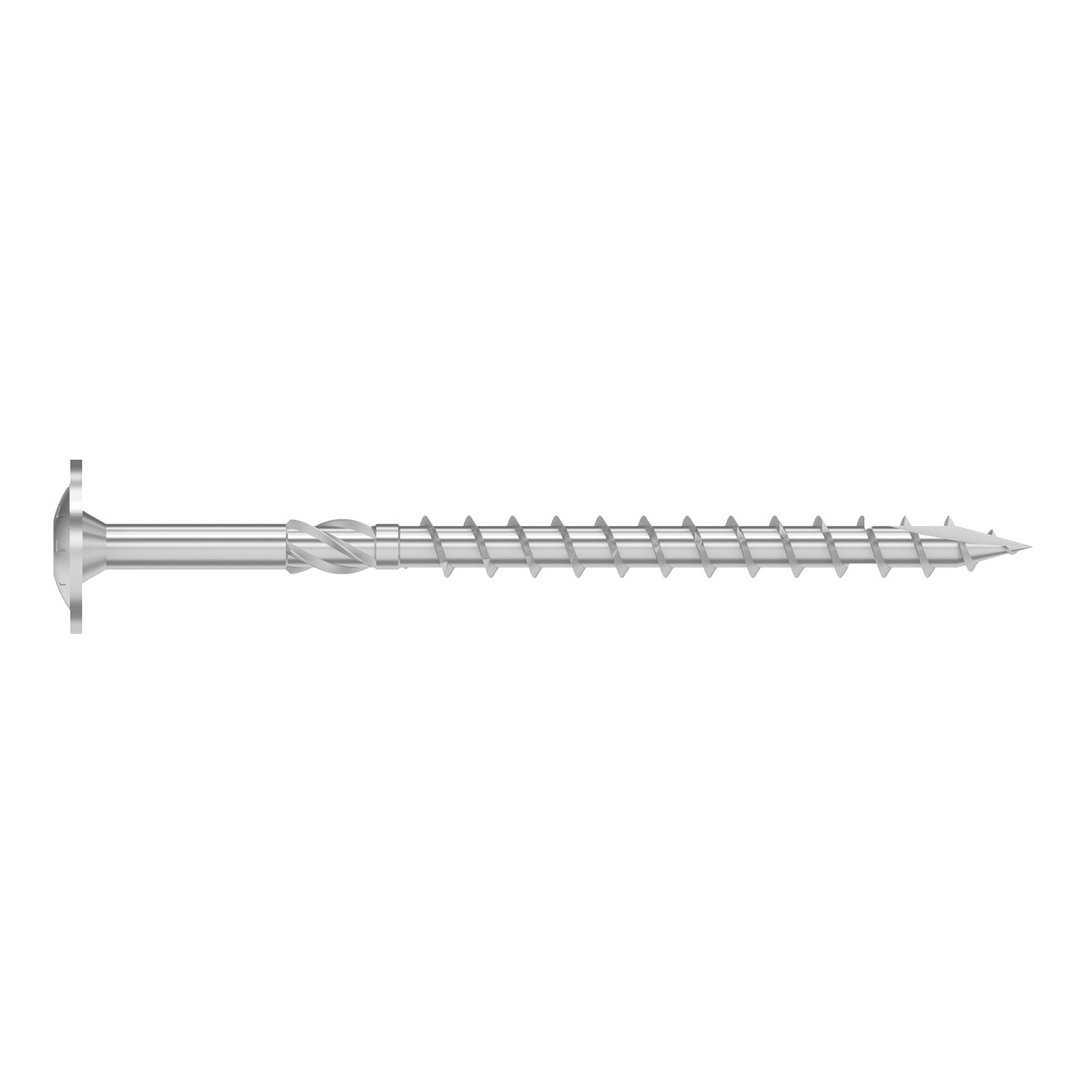

Parafuso para madeira estrutural de cabeça plana

Estes parafusos estruturais para madeira de cabeça plana são robustos e não carecem de perfuração prévia. Concebidos para a esquadria de madeira e para a carpintaria, são utilizados para um vasto leque de aplicações na construção de madeira.

Ficha de Dados Técnicos

Marcação CE

ATE

Classe de serviço 2

EPD

Interior

Aço eletrozincado amarello

Fastener Designer

Detalhes do produto

Imagens

Características

Materia

Aço eletrogalvanizado amarelo.

Vantagens

ETA-13/0796
Cabeça grande ou com anilha integrada: forte resistência à transversalidade da cabeça
Escareador: reduz a fricção, facilita a penetração e preserva a vida e a autonomia das suas máquinas e acessórios
Rosca assimétrica de grande passo e canelada: resistência ao arrancamento, evacuação das poeiras melhorada
Rosca secundária antirrutura: início de aparafusamento perfeito, mesmo em madeiras duras
1 chave de parafusos Torx é entregue com cada caixa

Aplicação

Áreas de utilização

Madeira maciça, laminada e subprodutos de madeira para esquadrias
Plataformas OSB em vigas em I e barrotes de madeira maciça
Pilares para instalação de sistemas ITE, etc.

advantage

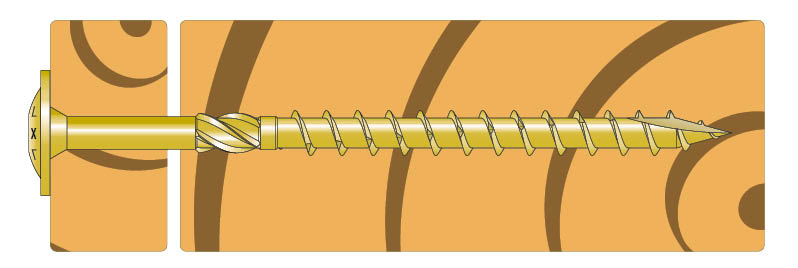

The disc head enlarges the contact surface and ensures a higher
ensures a higher head pull-through resistance as well as a greater
load transmission.
The cutting tip design in conjunction with the reaming shank
efficient and smooth screwing with simultaneous minimization of the
minimizing the insertion resistance and reducing the splitting effect.

Dados técnicos

DIMENSÕES

Referência	Dimensões de fixacões[mm]
	Código artigo	Outro			Dimensões e valores caraterísticos[mm]
	Código artigo	Pcs/blister	Quantidade por caixa	Peso[kg]	d[mm]	l[mm]	tfᵢₓ[mm]	dₕ[mm]	d₁[mm]	lg[mm]	Chaves[mm]
SWW6.0X60	75382	-	50.0	0.009	6	60	20	14	3.8	42	T-30
SWW6.0X80	75383	-	50.0	0.012	6	80	30	14	3.8	50	T-30
SWW6.0X100	75384	-	50.0	0.013	6	100	30	14	3.8	70	T-30
SWW6.0X120	75385	-	50.0	0.016	6	120	60	14	3.8	70	T-30
SWW6.0X140	75386	-	50.0	0.018	6	140	70	14	3.8	70	T-30
SWW6.0X160	75387	-	50.0	0.02	6	160	90	14	3.8	70	T-30
SWW6.0X180	75388	-	50.0	0.022	6	180	110	14	3.8	70	T-30
SWW6.0X200	75389	-	50.0	0.025	6	200	130	14	3.8	70	T-30
SWW6.0X220	75390	-	50.0	0.027	6	220	150	14	3.8	70	T-30
SWW6.0X240	75391	-	50.0	0.029	6	240	170	14	3.8	70	T-30
SWW8.0X80	75395	-	50.0	0.022	8	80	30	22.2	5.3	50	T-40
SWW8.0X100	75396	-	50.0	0.026	8	100	50	22.2	5.3	50	T-40
SWW8.0X120	75397	-	50.0	0.03	8	120	40	22.2	5.3	80	T-40
SWW8.0X140	75398	-	50.0	0.034	8	140	60	22.2	5.3	80	T-40
SWW8.0X160	75399	-	50.0	0.038	8	160	80	22.2	5.3	80	T-40
SWW8.0X180	75400	-	50.0	0.042	8	180	100	22.2	5.3	80	T-40
SWW8.0X200	75401	-	50.0	0.046	8	200	120	22.2	5.3	80	T-40
SWW8.0X220	75402	-	50.0	0.05	8	220	140	22.2	5.3	80	T-40
SWW8.0X240	75403	-	50.0	0.055	8	240	160	22.2	5.3	80	T-40
SWW8.0X260	75404	-	50.0	0.059	8	260	180	22.2	5.3	80	T-40
SWW8.0X280	75405	-	50.0	0.063	8	280	200	22.2	5.3	80	T-40
SWW8.0X300	75406	-	50.0	0.067	8	300	220	22.2	5.3	80	T-40
SWW8.0X320	75407	-	50.0	0.071	8	320	240	22.2	5.3	80	T-40
SWW8.0X340	75408	-	50.0	0.075	8	340	260	22.2	5.3	80	T-40
SWW8.0X360	75409	-	50.0	0.079	8	360	280	22.2	5.3	80	T-40
SWW8.0X400	75411	-	50.0	0.088	8	400	320	22.2	5.3	80	T-40
SWW10.0X120	76913	-	25.0	0.044	10	120	70	25.9	6.3	50	T-40
SWW10.0X140	76914	-	25.0	0.05	10	140	60	25.9	6.3	80	T-40
SWW10.0X160	75412	-	25.0	0.056	10	160	80	25.9	6.3	80	T-40
SWW10.0X180	75413	-	25.0	0.062	10	180	100	25.9	6.3	80	T-40
SWW10.0X200	75414	-	25.0	0.068	10	200	120	25.9	6.3	80	T-40
SWW10.0X220	75415	-	25.0	0.074	10	220	140	25.9	6.3	80	T-40
SWW10.0X240	75416	-	25.0	0.08	10	240	160	25.9	6.3	80	T-40
SWW10.0X260	75417	-	25.0	0.086	10	260	180	25.9	6.3	80	T-40
SWW10.0X280	75418	-	25.0	0.092	10	280	200	25.9	6.3	80	T-40
SWW10.0X300	75419	-	25.0	0.098	10	300	220	25.9	6.3	80	T-40
SWW10.0X320	75420	-	25.0	0.1	10	320	240	25.9	6.3	80	T-40
SWW10.0X340	75421	-	25.0	0.11	10	340	260	25.9	6.3	80	T-40
SWW10.0X360	75422	-	25.0	0.12	10	360	280	25.9	6.3	80	T-40
SWW10.0X400	75424	-	25.0	0.13	10	400	320	25.9	6.3	80	T-40

Propriedades caracteristicos de producto

Referência	Screw Parameters
	Propriedades Característicos
	Momento do escoamento plástico característico – My,ₖ[Nm]	Parâmetro de resistência característica ao arrancamento - fₐₓ,ₖ,₉₀°[N/mm²]	Parâmetro de resistência característica à transversalidade da cabeça - fₕₑₐd,ₖ[N/mm²]	Capacidade de resistência característica em tração - fₜₑₙₛ,ₖ[kN]	Resistência característica à torção - fₜₒᵣ,ₖ[Nm]	Rácio de torção
SWW6.0X60	10.5	13	16.1	12.3	11	≥ 1,5
SWW6.0X80	10.5	13	16.1	12.3	11	≥ 1,5
SWW6.0X100	10.5	13	16.1	12.3	11	≥ 1,5
SWW6.0X120	10.5	13	16.1	12.3	11	≥ 1,5
SWW6.0X140	10.5	13	16.1	12.3	11	≥ 1,5
SWW6.0X160	10.5	13	16.1	12.3	11	≥ 1,5
SWW6.0X180	10.5	13	16.1	12.3	11	≥ 1,5
SWW6.0X200	10.5	13	16.1	12.3	11	≥ 1,5
SWW6.0X220	10.5	13	16.1	12.3	11	≥ 1,5
SWW6.0X240	10.5	13	16.1	12.3	11	≥ 1,5
SWW8.0X80	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X100	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X120	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X140	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X160	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X180	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X200	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X220	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X240	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X260	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X280	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X300	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X320	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X340	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X360	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X400	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW10.0X120	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X140	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X160	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X180	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X200	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X220	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X240	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X260	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X280	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X300	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X320	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X340	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X360	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X400	43.7	12.2	10.2	33.8	48.9	≥ 1,5

Certification

Declaração de desempenho (DoP)

pt-dop-e21-0670-02-s-2.pdf

Ver histórico

2022-08-26

pt-dop-e21-0670.pdf

Avaliação técnica europeia (ETA)

eta-21-0670-2025-10-17.pdf

Ver histórico

2021-12-09

eta210670-2021-12-09-cor-1.pdf

Declarações ambientais de produto (DAP)

epd-certificate-sst-screws

Sem histórico disponível

Biblioteca CAD e BIM

Pacotes ZIP

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D simplificado
IFC ZIP SAT ZIP SKP ZIP STL ZIP
