TFPC

Sistema de montagem de painéis de esquadria

O sistema de montagem de painéis de esquadria TFPC é utilizado para montar os painéis de madeira entre si. Ajuda a minimizar as fugas de ar ao nível da junta entre os painéis de madeira e evita danificar o isolamento durante a utilização de parafusos isolados. Pode igualmente ser utilizado para fixar os painéis a uma travessa de madeira. O TFPC apresenta um guia para o parafuso, abrangido por uma patente, que garante uma fixação rápida e precisa.

Ficha de Dados Técnicos
Classe de serviço 2
Interior
Aço galvanizado Z275
TFPC main image

Detalhes do produto

Imagens


Características

Matéria

  • Aço galvanizado S250GD + Z275 em conformidade com a norma NF EN 10346,
  • Espessura : 2,5 mm.

Vantagens

  • Método simples de montar os painéis de madeira entre si e de minimizar as fugas de ar sem danificar o isolamento,
  • O guia para o parafuso garante uma fixação rápida e precisa,
  • A rosca do parafuso assegura um bom aperto dos painéis entre si,
  • Permite as conexões entre painéis de madeira ou entre painéis e travessas de madeira,
  • Vendido com um parafuso SDW e dois pregos N3.75.

Aplicação

Suporte

  • Travessas de madeira,
  • Painéis de madeira, ...

Áreas de utilização

  • Fixação de painéis de madeira entre si,
  • Fixação de painéis de madeira em travessas de madeira, ...

Dados técnicos

Dimensões


Valores caraterísticos

TFPC

1. O SDW22458 refere-se ao parafuso para madeira estrutural SDW com as dimensões de Ø 8,0 x 117 mm.
2. N3,75 x 30 refere-se a um prego torcido Ø 3,75 x 30 mm.



Instalação

Instalação

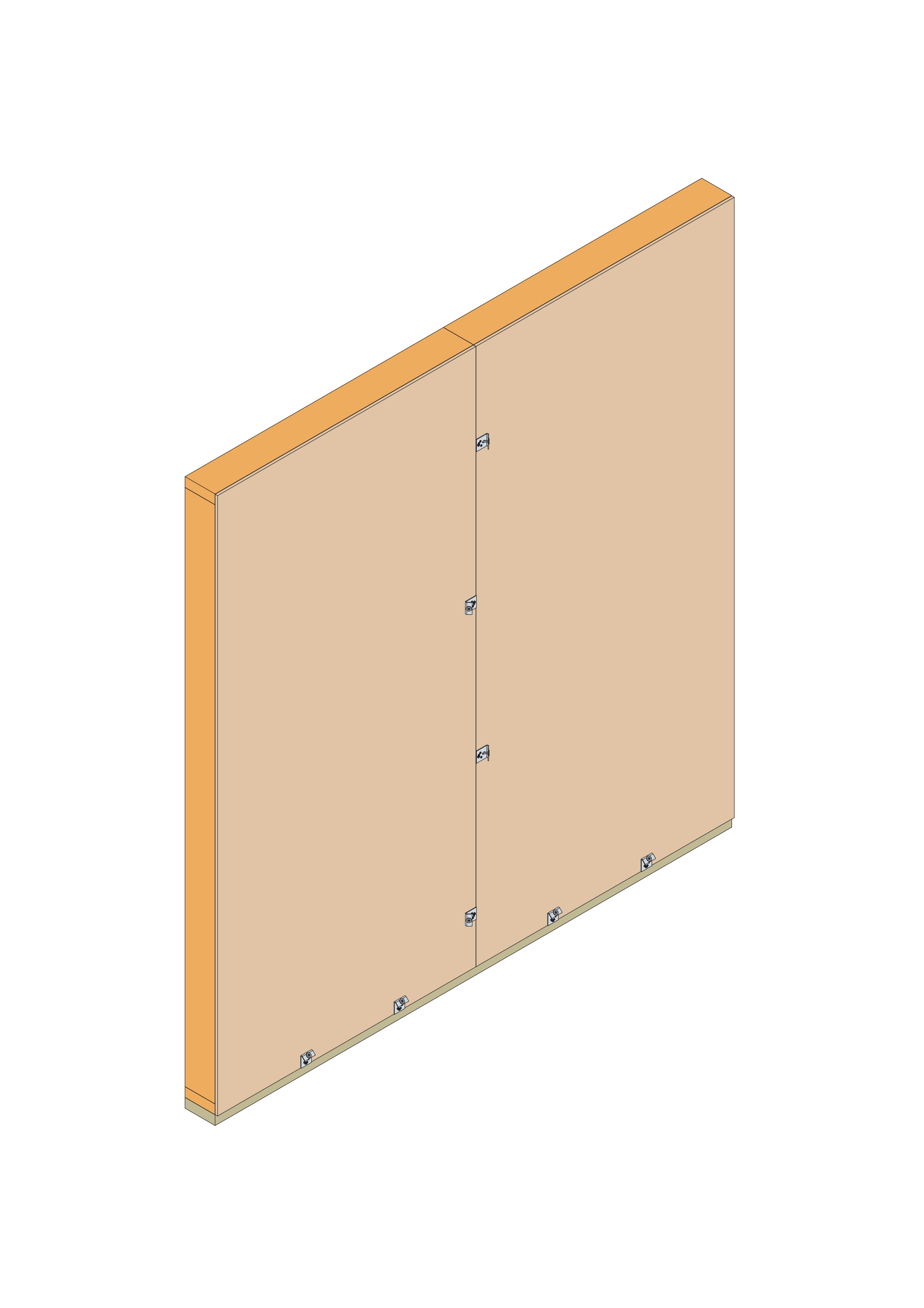

Aplicação – Conexão entre painéis de esquadria de madeira

  1. Identificar a posição dos TFPC no pilar vertical: 4 x TFPC num pilar vertical de 2,4 m começando nos 300 mm a partir da extremidade baixa e, de seguida, com um entre-eixo de 600 mm.
  2. Instalar o TFPC inferior e, de seguida, o TFPC superior, seguido pelos dois centrais.
  3. Posicionar os TFPC de modo que o bordo fique alinhado com o bordo do painel da esquadria.
  4. Fixar o TFPC à parede de esquadria com dois pregos torcidos Ø 3,75 x 30 mm (incluídos).
  5. Inserir o parafuso estrutural SDW22458 no TFPC, com um ângulo de 45°, para fechar o espaço entre os painéis.
  6. Dobrar o isolamento sobre o TFPC e fixar em posição.

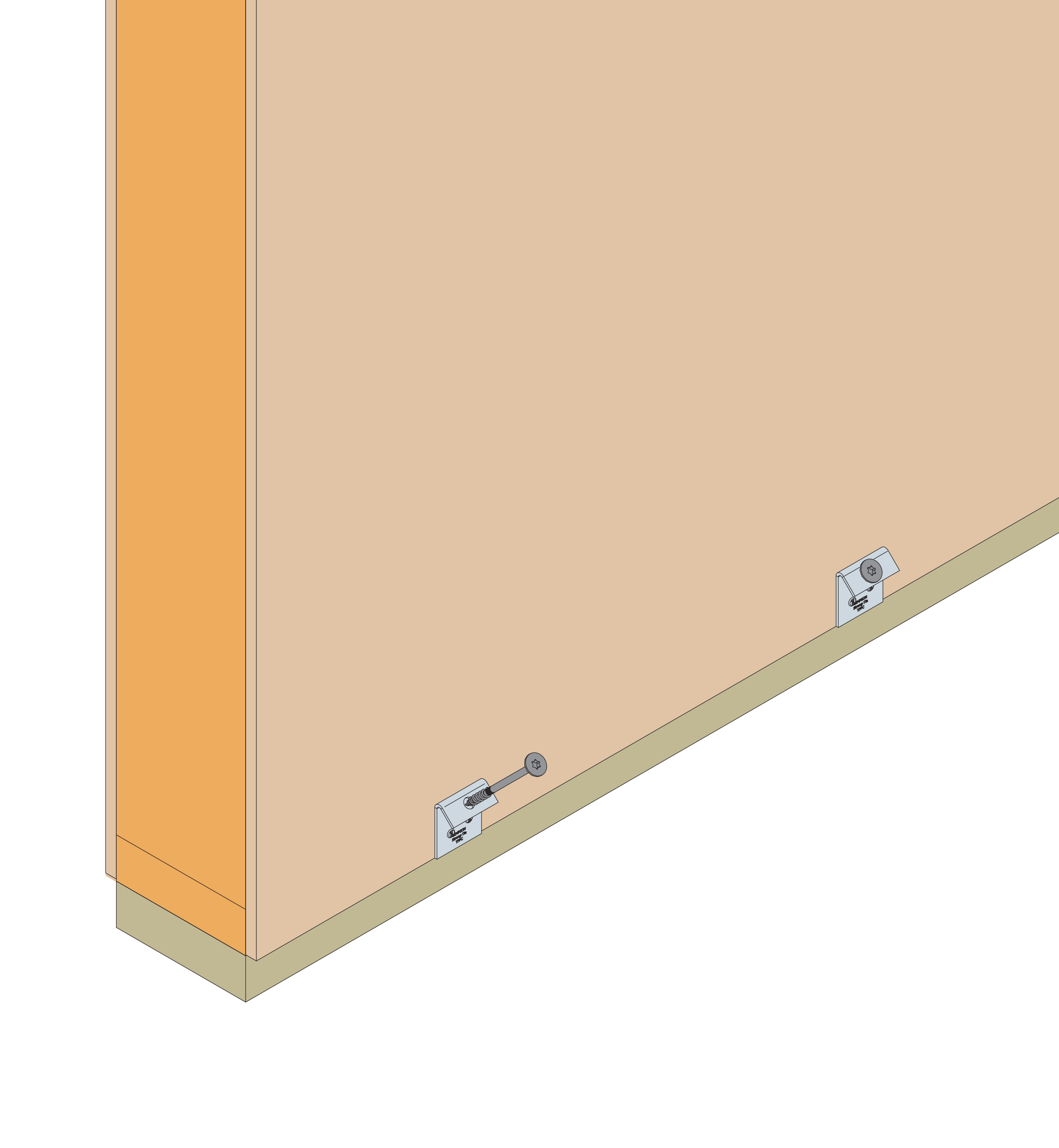

Aplicação – Conexão de um painel numa travessa de madeira

  1. Instalar 1 TFPC, centrado horizontalmente na parede de madeira, ou seguir as especificações do gabinete de estudo.
  2. Posicionar o TFPC de modo que o bordo fique alinhado com o bordo do painel da esquadria.
  3. Fixar o TFPC ao painel de esquadria com dois pregos torcidos Ø 3,75 x 30 mm (incluídos).
  4. Inserir o parafuso estrutural SDW22458 no TFPC, com um ângulo de 45°, para fixar o painel à travessa de madeira.
TFPC Panel Install 1.jpg
Panel installation: Install the Square Twist Nails
TFPC Panel Install 2.jpg
Panel to Panel Installation: Install the SDW Screw.
TFPC Sole Plate Install 1.jpg
Sole Plate Installation: Install the Square Twist Nails
TFPC Sole Plate Install 2.jpg
Sole Plate Installation: Install the SDW Screw
