Suporte de cauda de andorinha - Alumínio médio

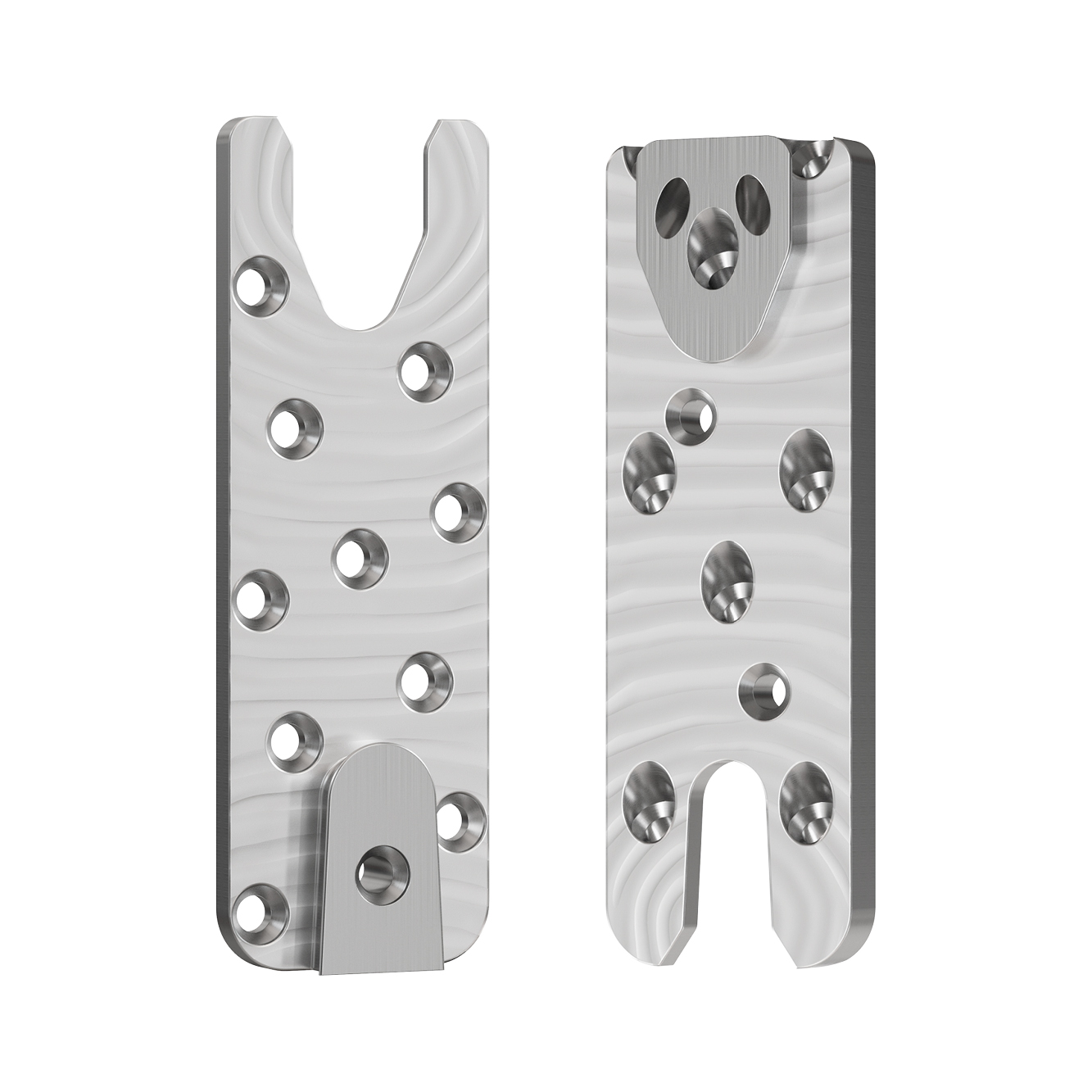

O EGCM é um suporte em cauda de andorinha concebido para aceitar todos os tamanhos padrão de madeira. Pode, por conseguinte, ser utilizado em madeira maciça e em madeira lamelada colada. Está optimizado para suportar cargas em todas as direcções. A sua conceção simplifica a instalação no local ou na oficina.

Ficha de Dados Técnicos

Marcação CE

ATE

Novidade

Alumínio

Classe de serviço 2

Fogo

Detalhes do produto

Imagens

Características

Matéria

Alumínio EN AW-6082 T-6 em conformidade com a norma NF EN 755-2:2000,
Espessura: 16 mm (parte suportado) e 16 mm (parte de suporte).

Caraterísticas

Ligação oculta
Oferece até 30 minutos de resistência ao fogo
Pode ser encaminhado para instalação embutida ou montado à superfície
Pode ser pré-instalado fora do local para uma montagem rápida
Cada componente é fácil de emparelhar devido à largura e altura idênticas
Alumínio leve para facilitar o manuseamento

Aplicação

Suporte

Elemento de suporte : madeira maciça, madeira composta, glulam
Elemento suportado : madeira maciça, madeira composta, glulam

Áreas de utilização

Viga na viga principal,
viga na coluna...

Instalação

A montagem dos suportes EGCM é simplificada pela utilização de um gabarito de montagem disponível em stock. O escareador é efectuado com um escareador de Ø16 mm e uma anilha de Ø30 mm.

Etapa 1: Montagem da parte macho do EGCM no suporte

Etapa 2: Montagem da parte fêmea do EGCM na viga suportada

Etapa 3: Montagem final

Dados técnicos

Dimensões

Referência	Dimensões do conector
	Dimensões supporte[mm]	Dimensões e valores caraterísticos[mm]			Secções de madeira[mm]				Furos portador[mm]	Furos suportado[mm]	Outro
	Largura de prumo	A[mm]	B[mm]	t[mm]	Largura	Altura[mm]			Redondo	Redondo	Peso[kg]
	Larguras[mm]	A[mm]	B[mm]	t[mm]	Larguras[mm]	Min β=0[mm]	Max[mm]	-15°<β<90°[mm]	Ø6.5	Ø6.5	Peso[kg]
EGCM90	125	90	50	16	75	*	*	*	6	7	0.17
EGCM150	125	150	50	16	75	*	*	*	11	12	0.28
EGCM210	125	210	50	16	75	*	*	*	18	15	0.4
EGCM270	125	270	50	16	75	*	*	*	21	18	0.52

*Dependendo do comprimento dos parafusos CSFT

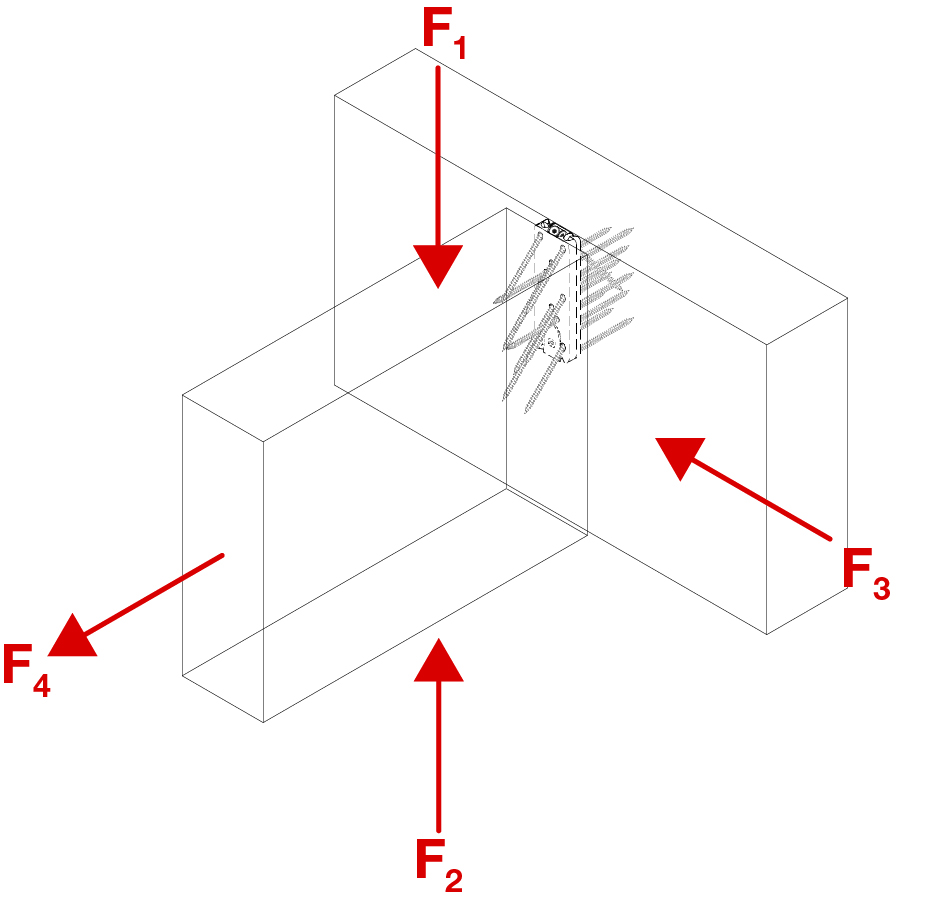

Valores caraterísticos - Viga sobre viga

Referência	Capacidade do suporte
	Valores caraterísticos Descendente (em kN) – Madeira C24 – Pregos CNA4.0x60
	Fixacões		Valores característicos - Madeira C24[kN]
	Portador	Suportado	CSFT6.0x110								CSFT6.0x85
	Qdad	Qdad	R2,k	R1,k	R3,k	R4,k	R3,k - DE	R4,k - DE	Altura elemento suportado[mm]		R1,k	R2,k	R3,k	R4,k	R3,k - DE	R4,k - DE	Altura elemento suportado[mm]
	Qdad	Qdad	R2,k	R1,k	R3,k	R4,k	R3,k - DE	R4,k - DE	Min	Max	R1,k	R2,k	R3,k	R4,k	R3,k - DE	R4,k - DE	Min	Max
EGCM90	6.0	5 (7)	8.7	18.3	14	9.6	*	9.6	150	210	14.2	6.5	12.7	8.6	*	8.6	135	180
EGCM150	11.0	10 (12)	8.7	35.6	25.9	18.7	*	18.2 / kmod	210	350	27.8	6.5	23.7	16.7	*	16.7	195	270
EGCM210	16.0	13 (15)	8.7	46	31.4	24.9	*	18.2 / kmod	270	390	35.6	6.5	28.6	22.3	*	18.2 / kmod	255	360
EGCM270	21.0	16 (18)	8.7	56.2	36.4	31	*	18.2 / kmod	330	480	43.2	6.5	33	27.7	*	18.2 / kmod	315	450

As quantidades entre parêntesis correspondem ao número de fixações na viga suportada, incluindo os parafusos de elevação.

Os parafusos na parte superior da viga devem ser instalados para evitar o levantamento.

Valores caraterísticos - Viga sobre coluna

Referência	Capacidade do suporte
	Fixações Madeira/Madeira Barrote sobre prumo – Valores caraterísticos em kn
	Fixacões		Valores característicos - Madeira C24[kN]
	Portador	Suportado	CSFT6.0x85						CSFT6.0x110
	Qdad	Qdad	R1,k	R2,k	R3,k	R4,k	Altura elemento suportado[mm]		R1,k	R2,k	R3,k	R4,k	Altura elemento suportado[mm]
	Qdad	Qdad	R1,k	R2,k	R3,k	R4,k	Min	Max	R1,k	R2,k	R3,k	R4,k	Min	Max
EGCM90	6.0	5 (7)	14.2	6.5	12.7	8.6	135	180	18.3	8.7	14	9.6	150	210
EGCM150	11.0	10 (12)	27.8	6.5	23.7	16.7	195	270	31.6	8.7	25.9	18.7	210	350
EGCM210	16.0	13 (15)	35.6	6.5	28.6	22.3	255	360	41.1	8.7	31.4	24.9	270	390
EGCM270	21.0	16 (18)	43.2	6.5	33	27.7	315	450	56.2	8.7	36.4	31	330	480

As quantidades entre parêntesis correspondem ao número de fixações na viga suportada, incluindo os parafusos de elevação.

Os parafusos na parte superior da viga devem ser instalados para evitar o levantamento.

Valores caraterísticos - Viga de parede

Referência	Capacidade do suporte
	Valores caraterísticos - Viga de parede
	Fixacões				Valores característicos - Madeira C24[kN]
	Portador[mm]		Suportado		CSFT6.0x110						CSFT6.0x85
	Tipo	Qtd	Qtd	Tipo	R1,k	R2,k	R3,k	R4,k	Altura elemento suportado[mm]		R1,k	R2,k	R3,k	R4,k	Altura elemento suportado[mm]
	Tipo	Qtd	Qtd	Tipo	R1,k	R2,k	R3,k	R4,k	Max	Min	R1,k	R2,k	R3,k	R4,k	Min	Max
EGCM90	TTUFS5,0x50	6.0	CSFT	5 (7)	15.2	8.7	4	9.6	150	210	14.2	6.5	4	8.6	135	180
EGCM150	TTUFS5,0x50	11.0	CSFT	10 (12)	27.9	8.7	7.3	18.7	210	350	27.8	6.5	7.3	16.7	195	270
EGCM210	TTUFS5,0x50	16.0	CSFT	13 (15)	40.6	8.7	10.6	24.9	270	390	35.6	6.5	10.6	22.3	255	360
EGCM270	TTUFS5,0x50	21.0	CSFT	16 (18)	53.3	8.7	13.9	31	330	480	43.2	6.5	13.9	27.7	315	450

As quantidades entre parêntesis correspondem ao número de fixações na viga suportada, incluindo os parafusos de elevação.

Os parafusos na parte superior da viga devem ser instalados para evitar o levantamento.

Instalação

Fixações

Para garantir as cargas, os pregos e parafusos utilizados devem estar em conformidade com a norma ETE-04/0013 e com as recomendações abaixo.
O Eurocódigo 5 permite a utilização de pregos e parafusos sem marcação CE. No entanto, isto resulta numa redução significativa das cargas. Consultar os cálculos dos elementos de fixação no Eurocódigo 5.

Em elemento suportado :

Parafuso CSFT6.0X85 ou CSFT6.0x110 com rosca completa

Em elemento de suporte :

Parafuso CSFT6.0X85 ou CSFT6.0x110 com rosca completa
Em suportes com menos de 80 mm de espessura: TTUFS ∅5.0
