BTCALU

Suporte oculto para vigas

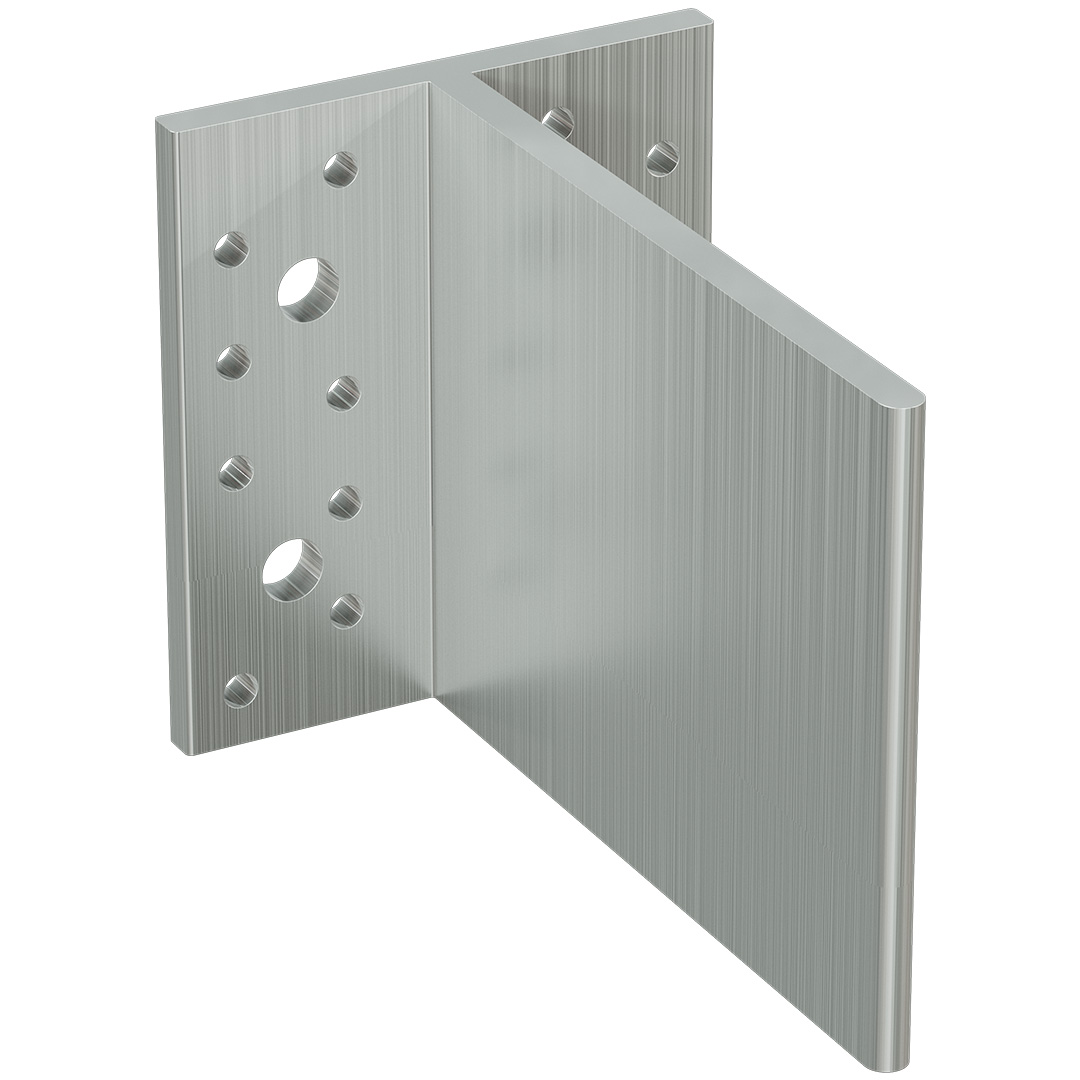

Ocultado à vista, o suporte BTCALU combina elevada resistência e desempenho com uma estética estrutural minimalista para ligações entre vigas de madeira e entre vigas de madeira e betão.
O sistema é composto por uma placa de alumínio de peça única com uma aba que se encaixa numa ranhura — pré-cortada na viga de madeira suportada —, sendo depois fixado através de cavilhas inseridas através da secção de madeira e da aba do BTCALU.

Ficha de Dados Técnicos

Marcação CE

ATE

Classe de serviço 2

Alumínio

Interior

Detalhes do produto

Imagens

Características

Material

Alumínio

Benefícios

Alumínio - resistente, mas leve

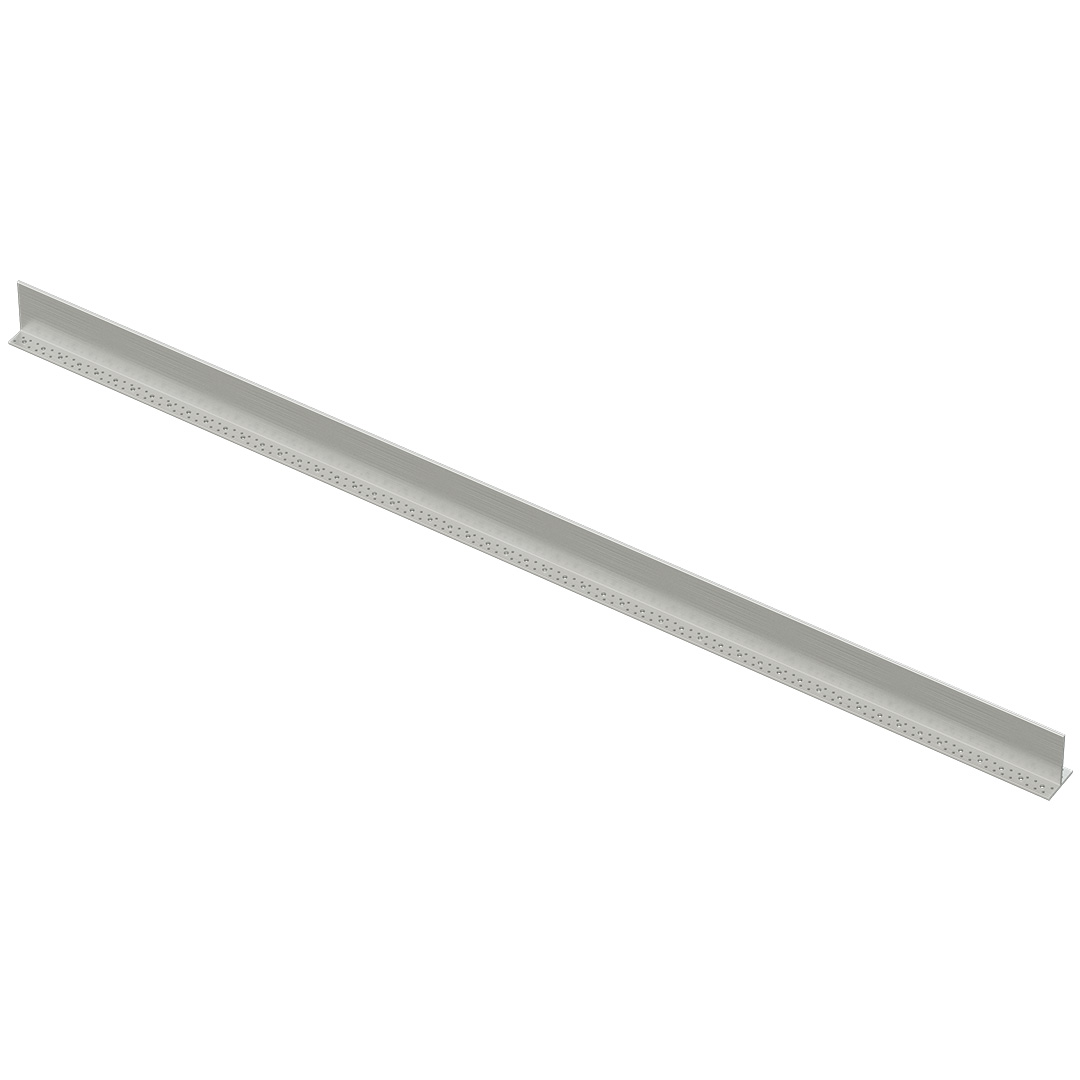

Disponível em 5 comprimentos pré-definidos, bem como numa versão em barra de 2 168 mm para corte no local de trabalho, de acordo com as dimensões pretendidas
Utilização em ligações horizontais ou em inclinações até 45°
A ranhura de montagem é uma forma segura e prática de suspender uma viga secundária antes da instalação dos pinos
Não é necessário suporte adicional
Proteção contra incêndios de acordo com a nossa ETA.
Testado para utilização com âncoras, pinos e fixações Simpson Strong-Tie

Aplicação

Adequado para

Elemento de suporte:

Madeira maciça, madeira composta
Aço
Betão

Elemento suportado:

Madeira maciça, madeira compósita

Onde utilizar

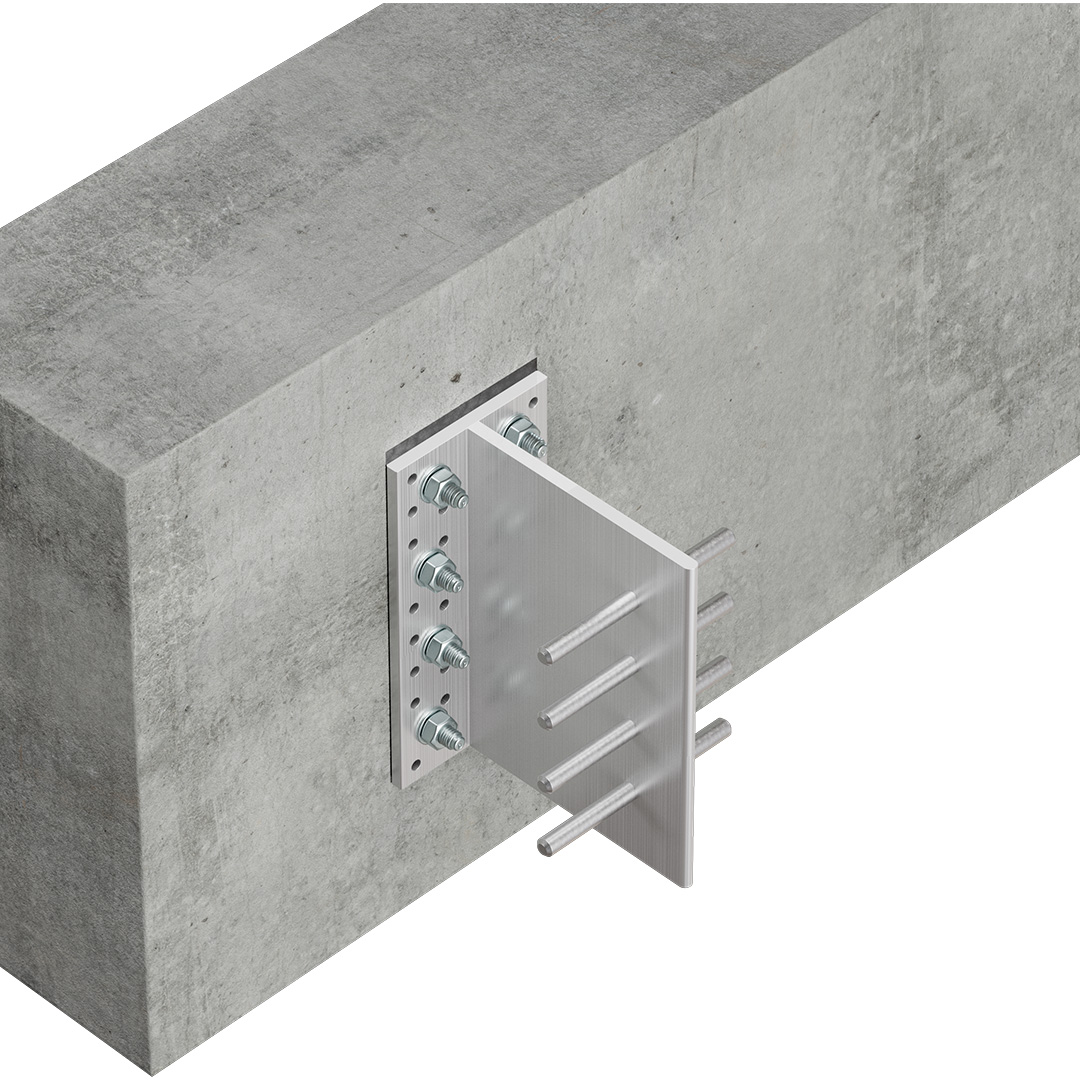

Para ligações de vigas secundárias em madeira ou madeira compósita a vigas principais/pilares em madeira maciça/madeira compósita/betão ou aço.

Dados técnicos

Dimensões

Dimensões do produto

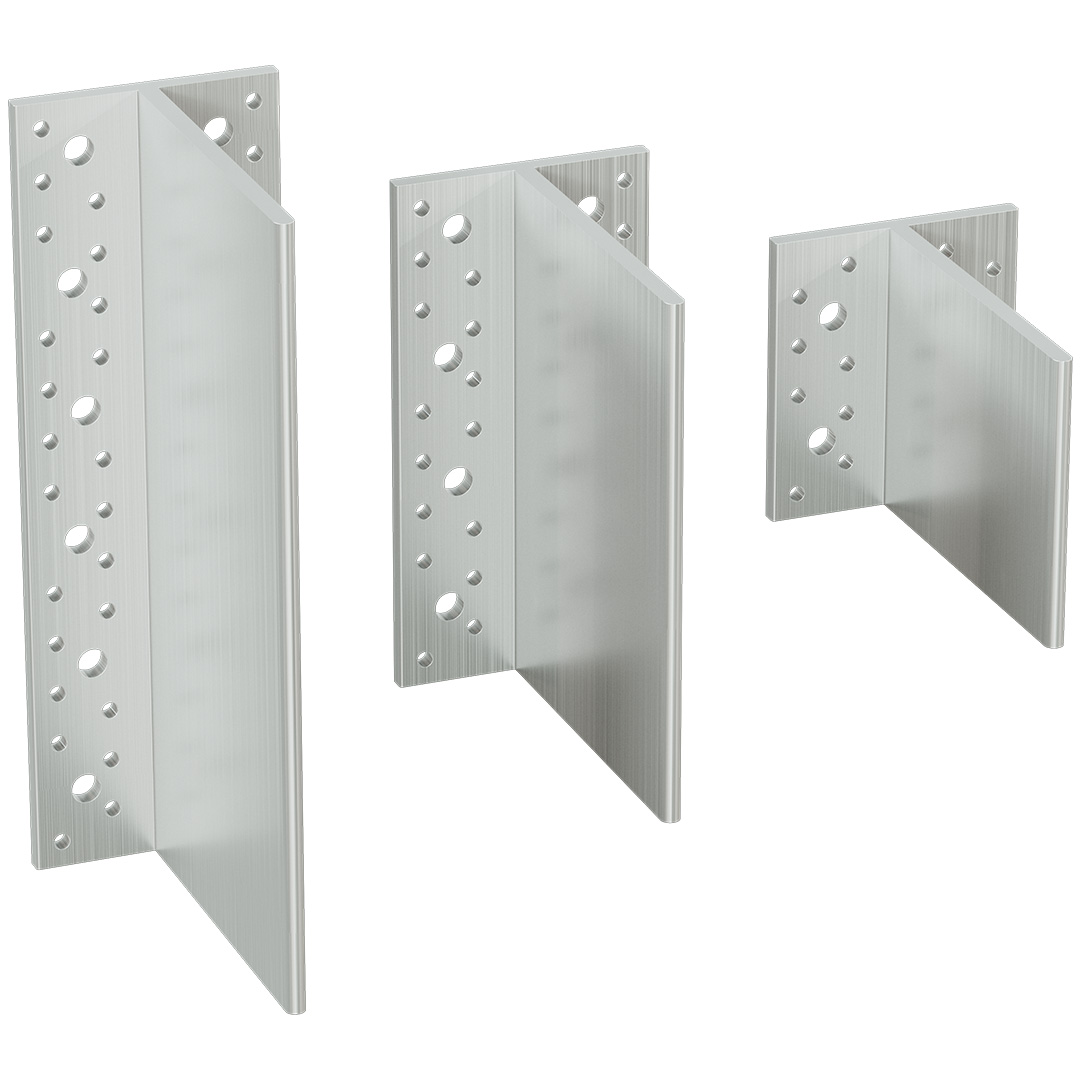

Referência	Dimensões do produto [mm]						Orifícios no cabeçalho
	A	B	C	t	α		Ø9	Ø5
	A	B	C	t	Mín.	Max	Ø9	Ø5
BTCALU90	90	123	80	6	-45	45	4	16
BTCALU120	120	123	80	6	-45	45	6	22
BTCALU160	160	123	80	6	-45	45	8	30
BTCALU200	200	123	80	6	-45	45	10	38
BTCALU240	240	123	80	6	-45	45	12	46
BTCALU2168	2168	123	80	6	-45	45	-	-

Características de capacidade do produto - Viga de madeira a viga de madeira - CSA - STD12


Referência	Características de capacidade do produto - Viga de madeira a viga de madeira - CSA - STD12
	Elementos de fixação				Capacidades características - Madeira C24 [kN]
	Cabeçalho		Viga		R_1,k						R_2,k						R_3,k						R_4,k
	Quantidade	Tipo	Quantidade	Tipo	Comprimento dos pinos [mm]						Comprimento dos pinos [mm]						Comprimento dos pinos [mm]
	Quantidade	Tipo	Quantidade	Tipo	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
BTCALU90	16	CSA5.0x50	3	STD12	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	3.2	4.5	4.7	4.7	4.7	4.7	8.6
BTCALU120	22	CSA5.0x50	3	STD12	24.8	24.8	24.8	24.8	24.8	24.8	24.8	24.8	24.8	24.8	24.8	24.8	3.9	5.6	6.3	6.3	6.3	6.3	12.9
BTCALU160	30	CSA5.0x50	4	STD12	41.9	42	42	42	42	42	41.9	42	42	42	42	42	4.9	7	8.4	8.4	8.4	8.4	17.2
BTCALU200	38	CSA5.0x50	5	STD12	52.3	54.1	57.9	61.7	61.7	61.7	52.3	54.1	57.9	61.7	61.7	61.7	5.9	8.4	10.5	10.5	10.5	10.5	21.4
BTCALU240	46	CSA5.0x50	6	STD12	62.8	64.9	69.5	75.7	82.8	82.9	62.8	64.9	69.5	75.7	82.8	82.9	6.9	9.8	12.6	12.6	12.6	12.6	25.7

Características de capacidade do produto - Viga de madeira a viga de madeira - SSH - STD 12

Referência	Características de capacidade do produto - Viga de madeira a viga de madeira - SSH - STD12
	Elementos de fixação				Capacidades características - Madeira C24 [kN]
	Cabeçalho		Viga		R_1,k						R_2,k						R_3,k						R_4,k
	Quantidade	Tipo	Quantidade	Tipo	Comprimento dos pinos [mm]						Comprimento dos pinos [mm]						Comprimento dos pinos [mm]
	Quantidade	Tipo	Quantidade	Tipo	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
BTCALU90	4	SSH8x80	3	STD12	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	3.2	4.5	4.7	4.7	4.7	4.7	12.6
BTCALU120	6	SSH8x80	3	STD12	6	6	6	6	6	6	6	6	6	6	6	6	3.9	5.6	6.3	6.3	6.3	6.3	18.9
BTCALU160	8	SSH8x80	4	STD12	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	4.9	7	8.4	8.4	8.4	8.4	25.2
BTCALU200	10	SSH8x80	5	STD12	17	17	17	17	17	17	17	17	17	17	17	17	5.9	8.4	10.5	10.5	10.5	10.5	31.5
BTCALU240	12	SSH8x80	6	STD12	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	6.9	9.8	12.6	12.6	12.6	12.6	37.8

Características de capacidade do produto - Viga de madeira para suporte rígido - FM753 - STD12


Referência	Características de capacidade do produto - Viga de madeira com apoio rígido - FM753 - STD12
	Elementos de fixação				Capacidades características - Madeira C24 [kN]
	Cabeçalho		Viga		R_1,k						R_2,k						R_3,k						R_4,k
	Quantidade	Tipo	Quantidade	Tipo	Comprimento dos pinos [mm]						Comprimento dos pinos [mm]						Comprimento dos pinos [mm]
	Quantidade	Tipo	Quantidade	Tipo	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
BTCALU90	4	FM753 EVO M8	3	STD12	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.2	4.5	4.7	4.7	4.7	4.7	21.4
BTCALU120	6	FM753 EVO M8	3	STD12	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2	3.9	5.6	6.3	6.3	6.3	6.3	31.4
BTCALU160	8	FM753 EVO M8	4	STD12	18.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	4.9	7	8.4	8.4	8.4	8.4	41.9
BTCALU200	10	FM753 EVO M8	5	STD12	29.1	29.1	29.1	29.1	29.1	29.1	29.1	29.1	29.1	29.1	29.1	29.1	5.9	8.4	10.5	10.5	10.5	10.5	52.3
BTCALU240	12	FM753 EVO M8	6	STD12	41.2	41.2	41.2	41.2	41.2	41.2	41.2	41.2	41.2	41.2	41.2	41.2	6.9	9.8	12.6	12.6	12.6	12.6	62.8

Características de capacidade do produto - Viga de madeira para suporte rígido - FM753 - STD12

Características de capacidade do produto - Viga de madeira a viga de madeira - CSA - SDD7.5

Referência	Características de capacidade do produto - Viga de madeira a viga de madeira - CSA - SDD7.5
	Elementos de fixação				Capacidades características - Madeira C24 [kN]
	Cabeçalho		Viga		R_1,k					R_2,k					R_3,k					R_4,k
	Quantidade	Tipo	Quantidade	Tipo	Comprimento dos pinos [mm]					Comprimento dos pinos [mm]					Comprimento dos pinos [mm]
	Quantidade	Tipo	Quantidade	Tipo	93	113	133	153	173	93	113	133	153	173	93	113	133	153	173
BTCALU90	16	CSA5.0x50	3	SDD7.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	4.7	4.7	4.7	4.7	4.7	8.6
BTCALU120	22	CSA5.0x50	3	SDD7.5	21.6	23.8	24.8	24.8	24.8	21.6	23.8	24.8	24.8	24.8	6.3	6.3	6.3	6.3	6.3	12.9
BTCALU160	30	CSA5.0x50	4	SDD7.5	28.8	31.8	35.2	38.8	41.7	28.8	31.8	35.2	38.8	41.7	8.3	8.4	8.4	8.4	8.4	17.2
BTCALU200	38	CSA5.0x50	5	SDD7.5	36	39.7	44	48.5	52.2	36	39.7	44	48.5	52.2	10	10.5	10.5	10.5	10.5	21.4
BTCALU240	46	CSA5.0x50	6	SDD7.5	43.2	47.7	52.7	58.3	62.6	43.2	47.7	52.7	58.3	62.6	11.7	12.6	12.6	12.6	12.6	25.7

Características de capacidade do produto - Viga de madeira a viga de madeira - SSH - SDD7.5

Referência	Características de capacidade do produto - Viga de madeira a viga de madeira - SSH - SDD7.5
	Elementos de fixação				Capacidades características - Madeira C24 [kN]
	Cabeçalho		Viga		R_1,k					R_2,k					R_3,k					R_4,k
	Quantidade	Tipo	Quantidade	Tipo	Comprimento dos pinos [mm]					Comprimento dos pinos [mm]					Comprimento dos pinos [mm]
	Quantidade	Tipo	Quantidade	Tipo	93	113	133	153	173	93	113	133	153	173	93	113	133	153	173
BTCALU90	4	SSH8x80	3	SDD7.5	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	4.7	4.7	4.7	4.7	4.7	12.6
BTCALU120	6	SSH8x80	3	SDD7.5	6	6	6	6	6	6	6	6	6	6	6.3	6.3	6.3	6.3	6.3	18.9
BTCALU160	8	SSH8x80	4	SDD7.5	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	8.3	8.4	8.4	8.4	8.4	25.2
BTCALU200	10	SSH8x80	5	SDD7.5	17	17	17	17	17	17	17	17	17	17	10	10.5	10.5	10.5	10.5	31.5
BTCALU240	12	SSH8x80	6	SDD7.5	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	11.7	12.6	12.6	12.6	12.6	37.8

Características de capacidade do produto - Viga de madeira para suporte rígido - FM753 - SDD7.5

Referência	Características de capacidade do produto - Viga de madeira para suporte rígido - FM753 - SDD7.5
	Elementos de fixação				Capacidades características - Madeira C24 [kN]
	Cabeçalho		Viga		R_1,k					R_2,k					R_3,k					R_4,k
	Quantidade	Tipo	Quantidade	Tipo	Comprimento dos pinos [mm]					Comprimento dos pinos [mm]					Comprimento dos pinos [mm]
	Quantidade	Tipo	Quantidade	Tipo	93	113	133	153	173	93	113	133	153	173	93	113	133	153	173
BTCALU90	4	FM753 EVO M8	3	SDD7.5	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	4.7	4.7	4.7	4.7	4.7	21.4
BTCALU120	6	FM753 EVO M8	3	SDD7.5	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2	6.3	6.3	6.3	6.3	6.3	21.6
BTCALU160	8	FM753 EVO M8	4	SDD7.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	8.3	8.4	8.4	8.4	8.4	28.8
BTCALU200	10	FM753 EVO M8	5	SDD7.5	29.1	29.1	29.1	29.1	29.1	29.1	29.1	29.1	29.1	29.1	10	10.5	10.5	10.5	10.5	36
BTCALU240	12	FM753 EVO M8	6	SDD7.5	41.2	41.2	41.2	41.2	41.2	41.2	41.2	41.2	41.2	41.2	11.7	12.6	12.6	12.6	12.6	43.2

Instalação

Fixações

Elemento suportado

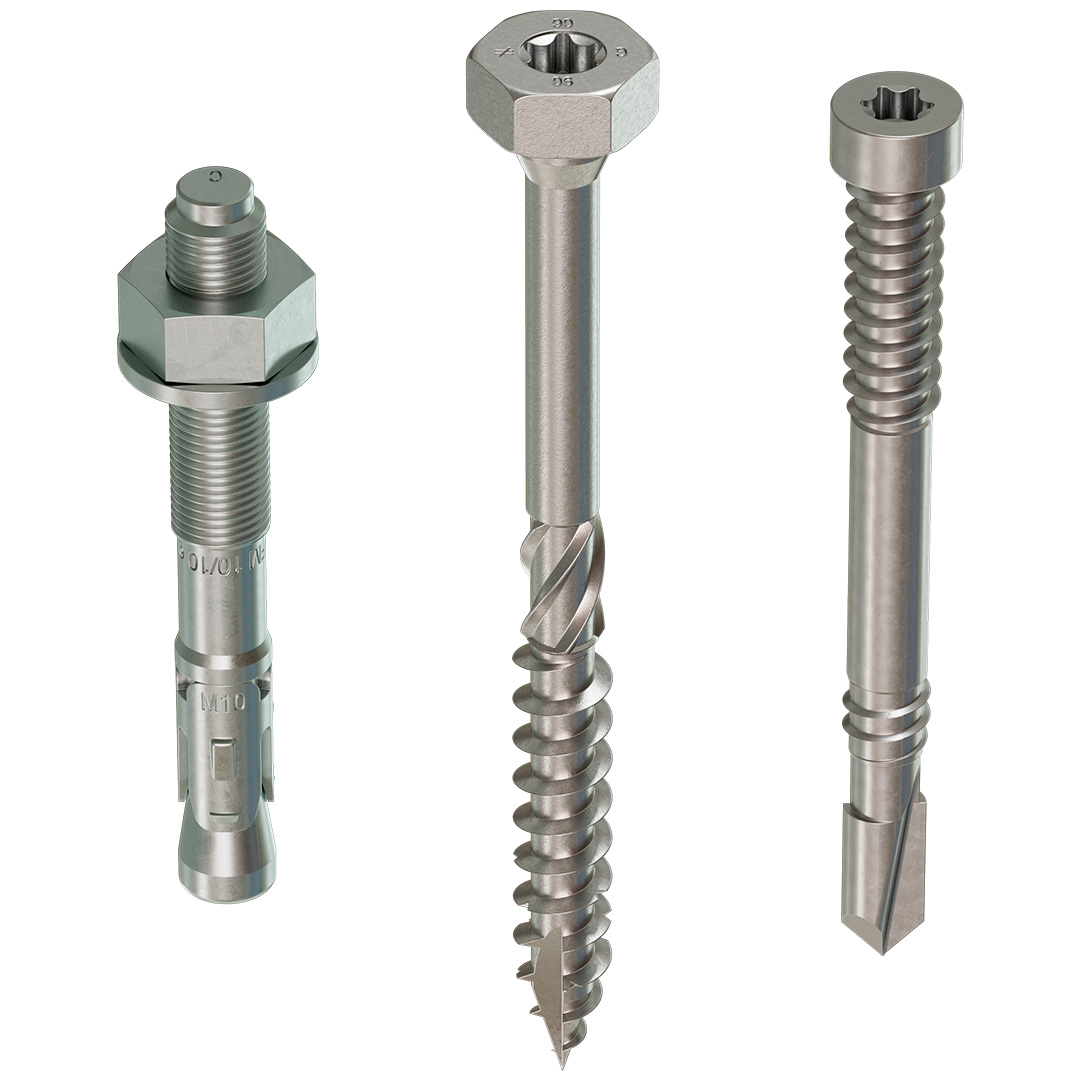

Pinos de aço STD ∅8, ∅10 ou ∅12,
Pinos autoperfurantes SDD7.5

Elemento de suporte

Betão

○ FM 753 evo M8

○ FM 753 crack M8

○ KEM H + LMAS M8

Aço

○ Parafuso ∅8 mm

Madeira

○ Pregos roscados CNA4,0xl

○ Parafusos CSA5,0xl

○ SSH ∅8 mm

Instalação

O BTCALU é fornecido em barras de 2168 mm. Deve ser cortado à medida pelo utilizador, com um comprimento útil máximo de 600 mm. O suporte pode ser utilizado com uma viga de apoio com uma inclinação compreendida entre -45° e +45°. O BTCALU é fornecido sem furos no núcleo. Os furos devem ser perfurados a intervalos regulares de 40 mm antes da inserção dos pinos STD Ø12 ou serão perfurados durante a instalação do SDD.

Corte o BTCALU à altura necessária (os valores de carga são indicados para uma altura máxima de 600 mm),
Fixe o BTCALU ao suporte utilizando pregos CNA Ø4,0 x 50 mm, parafusos CSA5,0 x 40, parafusos SSH8 num suporte de madeira ou buchas do tipo FM 753 evo num suporte de betão.
Faça um corte vertical com 9 mm de espessura e 129 mm de profundidade ao longo do eixo da viga suportada, em toda a altura da viga, para inserir a alma do suporte,
Coloque a viga no suporte na sua posição final,
No caso do STD, perfure a madeira e a alma do suporte ao mesmo tempo, tendo em conta as recomendações de perfuração indicadas no site da BTCALU. A madeira pode ser perfurada previamente e utilizada como guia para perfurar os orifícios dos pinos no núcleo do suporte,
Insira os pinos nos orifícios para concluir a instalação.
Se a madeira e o suporte forem perfurados em simultâneo para pinos lisos STD, a perfuração deve ter 12 mm. Com os pinos lisos STD, durante a fase de construção ou no caso de cargas leves, recomenda-se que os pinos sejam mantidos na posição através de cola ou utilizando um pino de diâmetro inferior à largura da madeira suportada, encapsulando assim os pinos.
No caso do SDD, a madeira e o alumínio são perfurados diretamente pelo pino autoperfurante durante a instalação. Os pinos serão mantidos na posição pela rosca.
