Aço galvanizado S250GD + Z275 em conformidade com a norma NF EN 10346,
Espessura : 4 mm.
Vantagens
Fixo ao IPN sem fixação.
Aplicação
Suporte
IPN,
Viga de madeira.
Áreas de utilização
Fixação de viga de madeira sobre viga IPN,
Fixação de viga IPN em viga de madeira.
Dados técnicos
Dimensões
Dimensões
Referência
Altura mínima da viga [mm]
Dimensões [mm]
Furos
A
B
C
D
E
t
Ø5
Ø13
HE135
110
135
40
30
15
110
4
6
-
HE175
150
175
40
30
15
150
4
10
2
Valores caraterísticos simplificados - Montagem com 2 esquadros HE
Referência
Valores caraterísticos R1,k - 2 HE esquadros [kN]
Quantidade de fixacões por HE
CNA4.0x35
CNA4.0x50
HE135
6
15.6
18.8
HE175
10
18.8
18.8
A capacidade caraterística publicada tem por base a duração de carga a curto prazo e a classe de serviço 2, de acordo com o EC5 (EN 1995) – kmod = 0,9. Para obter outras durações de carga e classe de serviço, consulte a ETA, onde poderá encontrar capacidades mais precisas.
Para obter os valores de resistência para quatro suportes, os valores na tabela acima devem ser multiplicados por dois.
Instalação
Instalação
Fixações
Pregos canelados CNA4,0,
Parafuso CSA5,0,
Parafusos BSH12.
Instalación

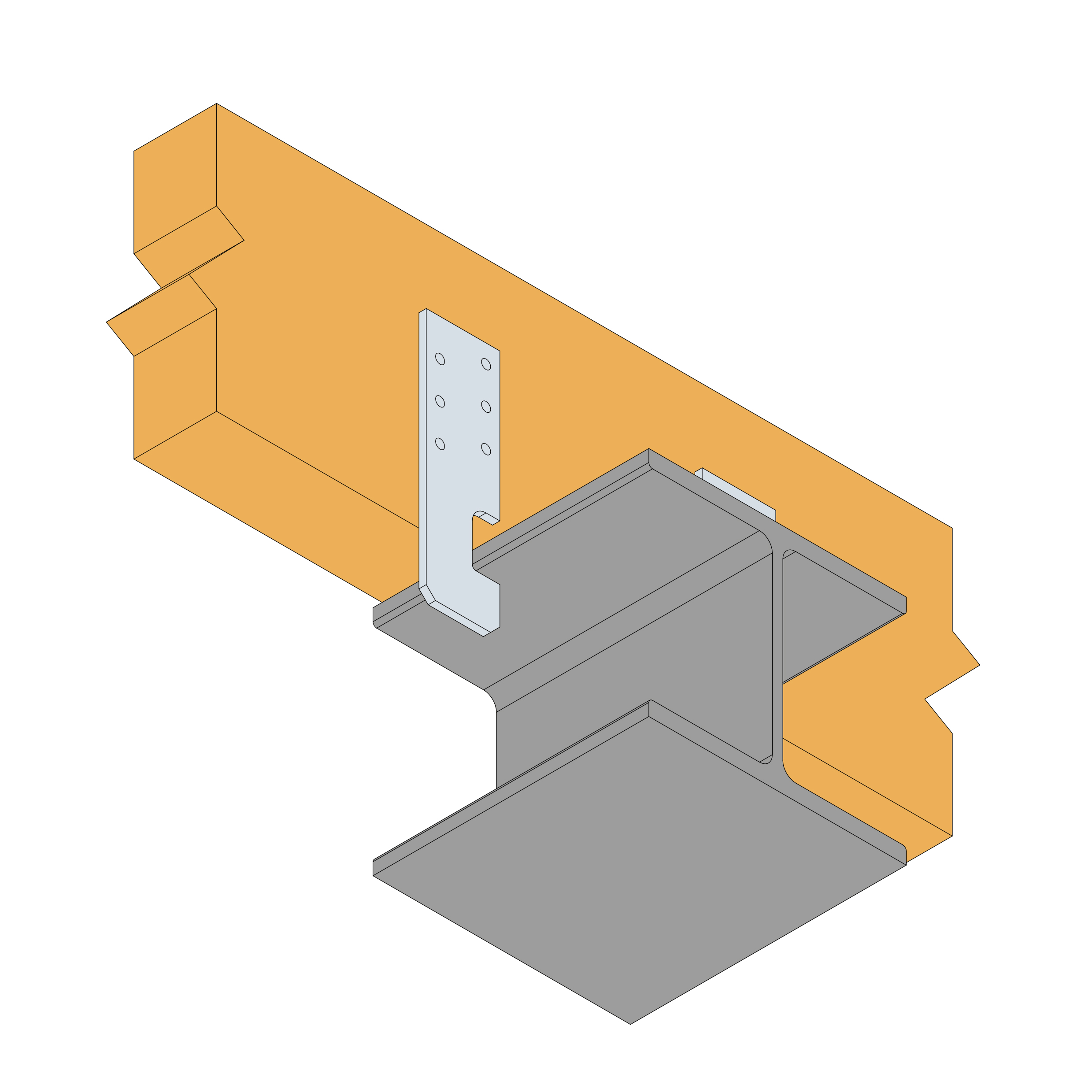

Posicionar os barrotes nas vigas IPN.
Posicionar as ancoragens AI na montagem, 2 na diagonal ou 4, encaixando a ranhura na membrana superior da IPN.
Fixar as ancoragens AI aos barrotes com a fixação escolhida.
