ICST

Conexão invisível para pilar de esquadria

A conexão invisível ICST permite fixar os pilares de esquadrias de madeira de forma totalmente invisível. Este produto é particularmente recomendado para a conexão de paredes fechadas entre si.

Ficha de Dados Técnicos

Marcação CE

ATE

Classe de serviço 2

Fogo

Aço eletrogalvanizado 20µm

Interior

Fogo R 60

EPD

Detalhes do produto

Imagens

Características

Matéria

Aço galvanizado S250GD + Z275 em conformidade com a norma NF EN 10346,
Espessura : 2 mm.

Ventagems

Adapta-se a todas as secções de madeira a partir de 45 x 120 mm,
A sua instalação no interior do pilar de madeira impede todos os pontos térmicos,
Resistência ao fogo de 1/2h ou de 1h, desde que se respeitem determinadas recomendações. Consulte-nos.

Aplicação

Suporte

Elemento de suporte: madeira maciça, aglomerado de madeira, laminada colada, ...
Elemento suportado: madeira maciça, aglomerado de madeira, laminada colada, ...

Áreas de utilização

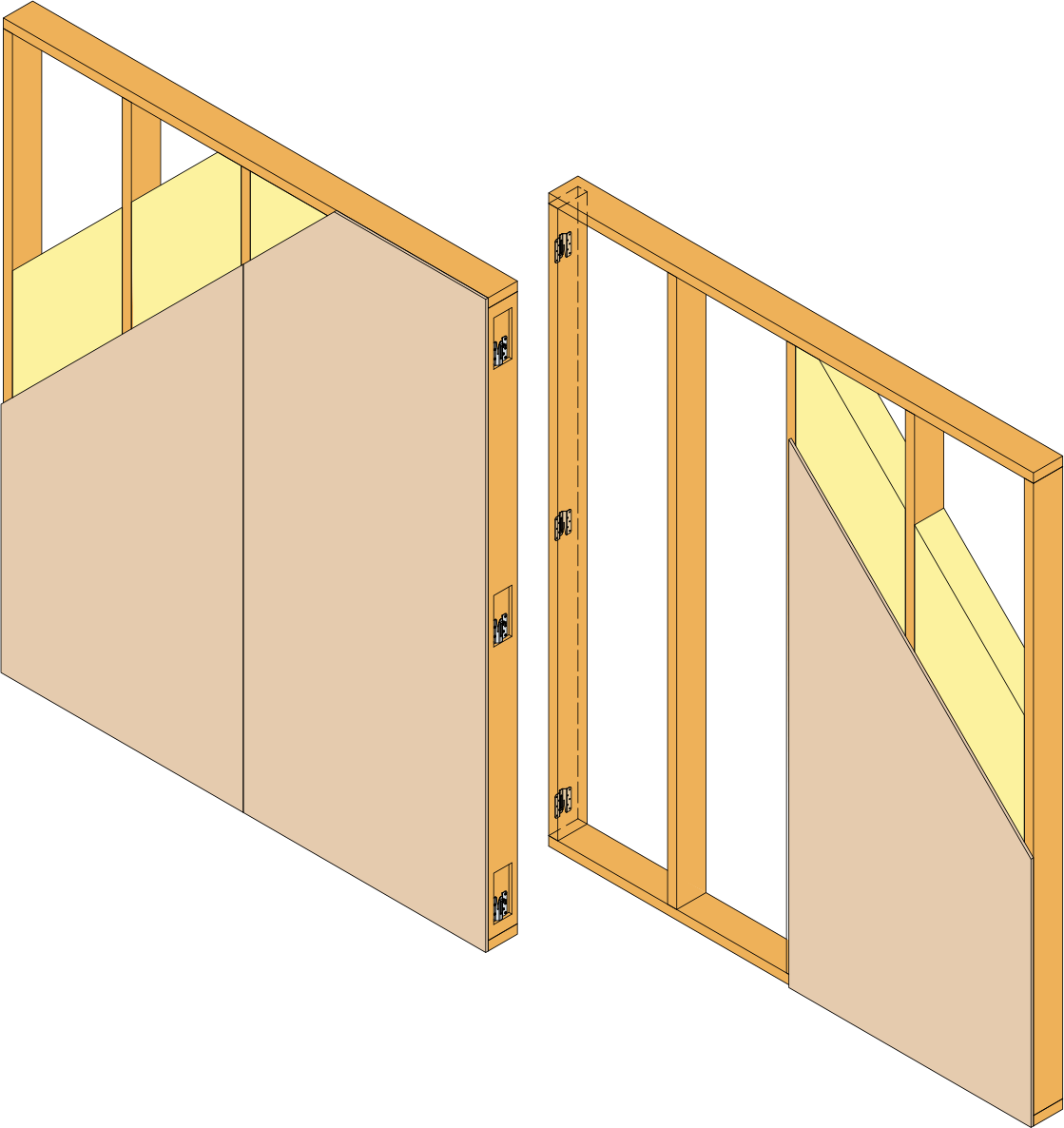

Conexão de pilares de esquadria de madeira : recomendada para paredes "fechadas" (revestimentos exteriores e interiores da parede instalada),
Fixação exclusivamente em madeira sobre madeira.

Dados técnicos

Dimensões

Characteristic Values

Referência	Dimensões [mm]				Fasteners		Product characteristic capacities - Timber C24 [kN]
	A	B	C	D	Primary member	Secondary Member	R_3,k					R_4,k
	A	B	C	D	Primary member	Secondary Member	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	Any nails/screws	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	Any nails/screws
ICST	78	100	15	2	10	10	11.2	11.9	14.8	min (15,9 ;16,9/kmod)	min (6,72Rlat,k;16,9/kmod)	2.4	2.9	3.9	4.9	min( 4 x Rax,k;5.35/kmod)*

Rlat,k corresponde à capacidade lateral das fixações. Rax,k corresponde à capacidade axial das fixações. kmod é o coeficiente de alteração, resulta da duração de carga e da taxa higroscópica da madeira.

Instalação

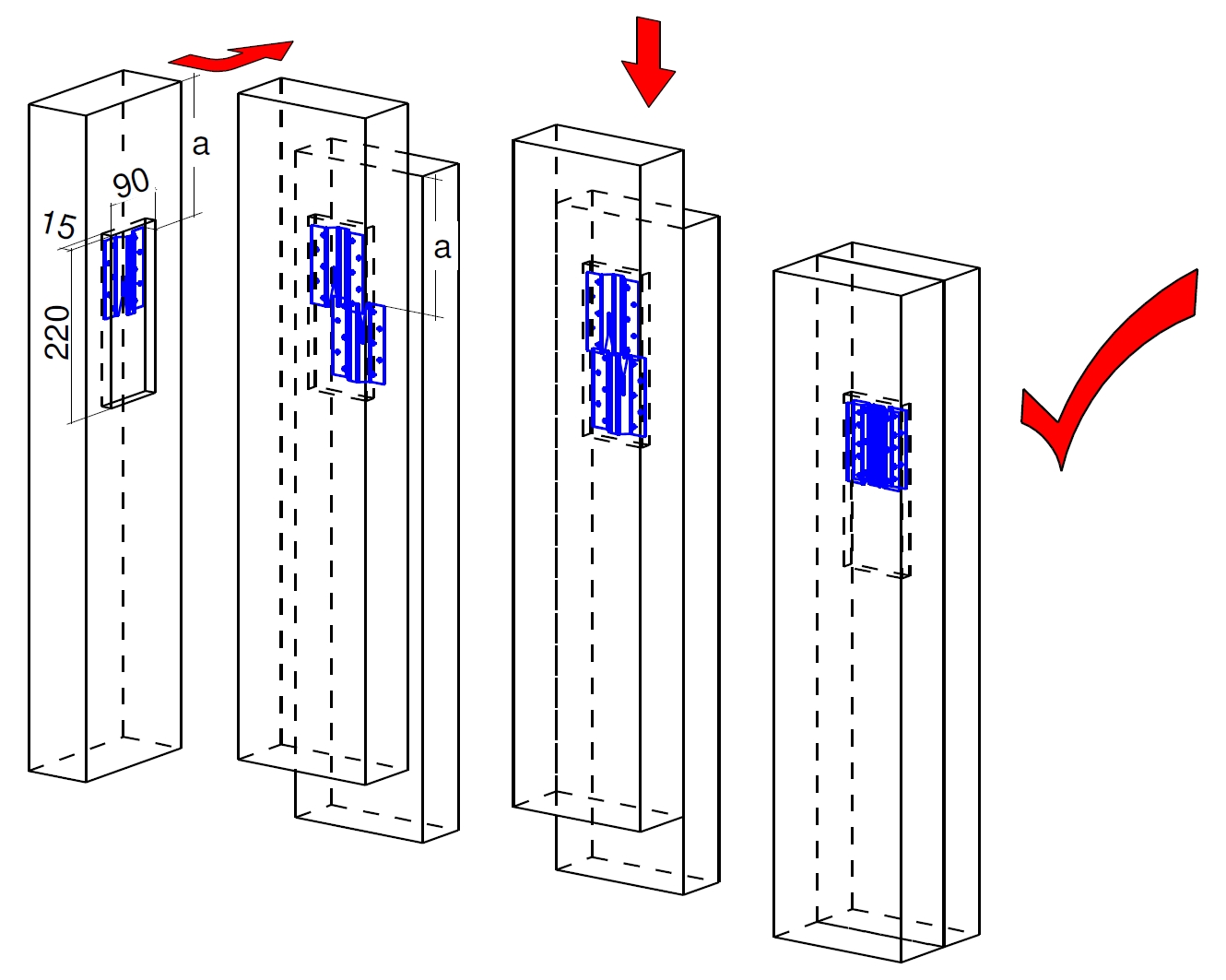

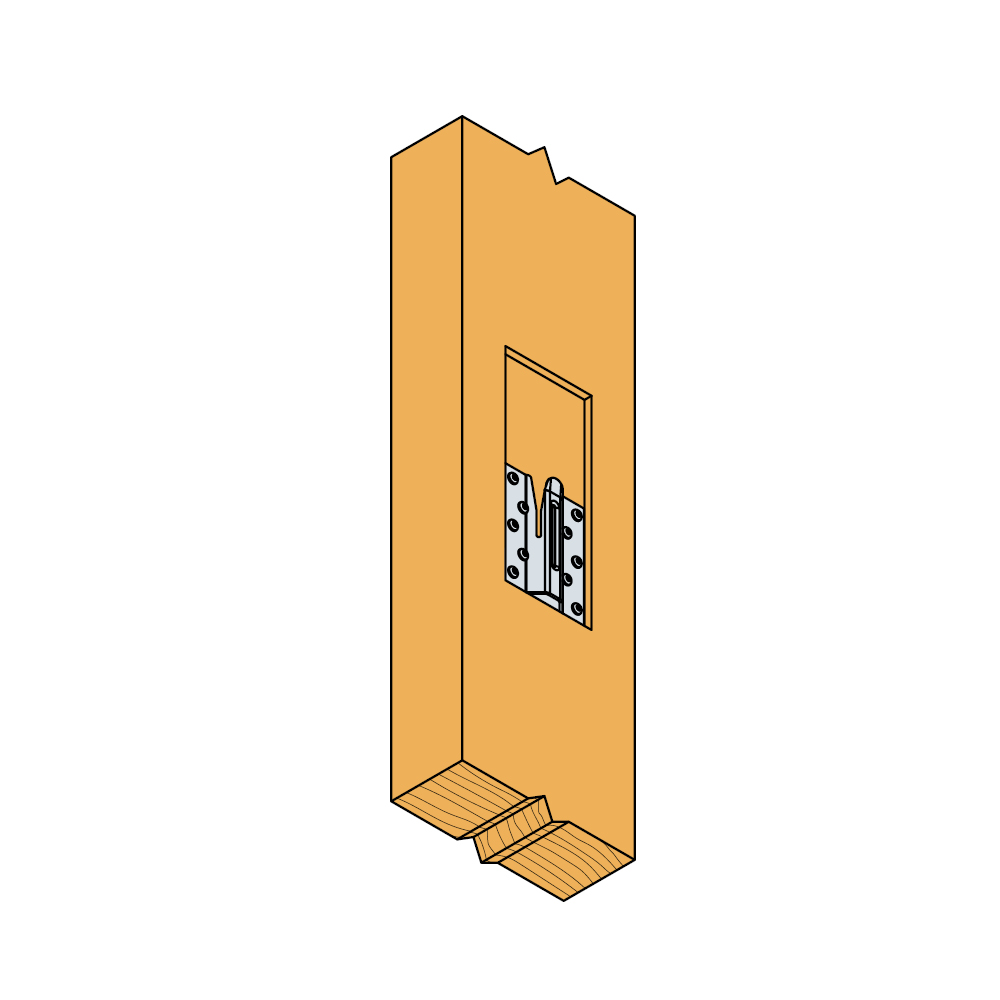

A ICST é utilizada aos pares. A instalação requer apenas a realização de um rebaixamento num dos pilares, à escolha do utilizador. Este rebaixamento deve ter uma profundidade de 15 mm, uma largura de 90 mm e um comprimento mínimo de 220 mm. A distância mínima da ICST em relação às extremidades dos pilares é de 100 mm,
As duas partes da ICST ficam viradas uma para a outra na posição final. Uma placa central guia na parte macho facilita a montagem dos 2 elementos de madeira,
Podem utilizar-se mais de dois pares por pilar para cargas superiores ou por motivos relacionados com a construção. É necessário respeitar as instruções de montagem disponíveis no separador "Notas Técnicas".
