EC
Esquadro de cadeira

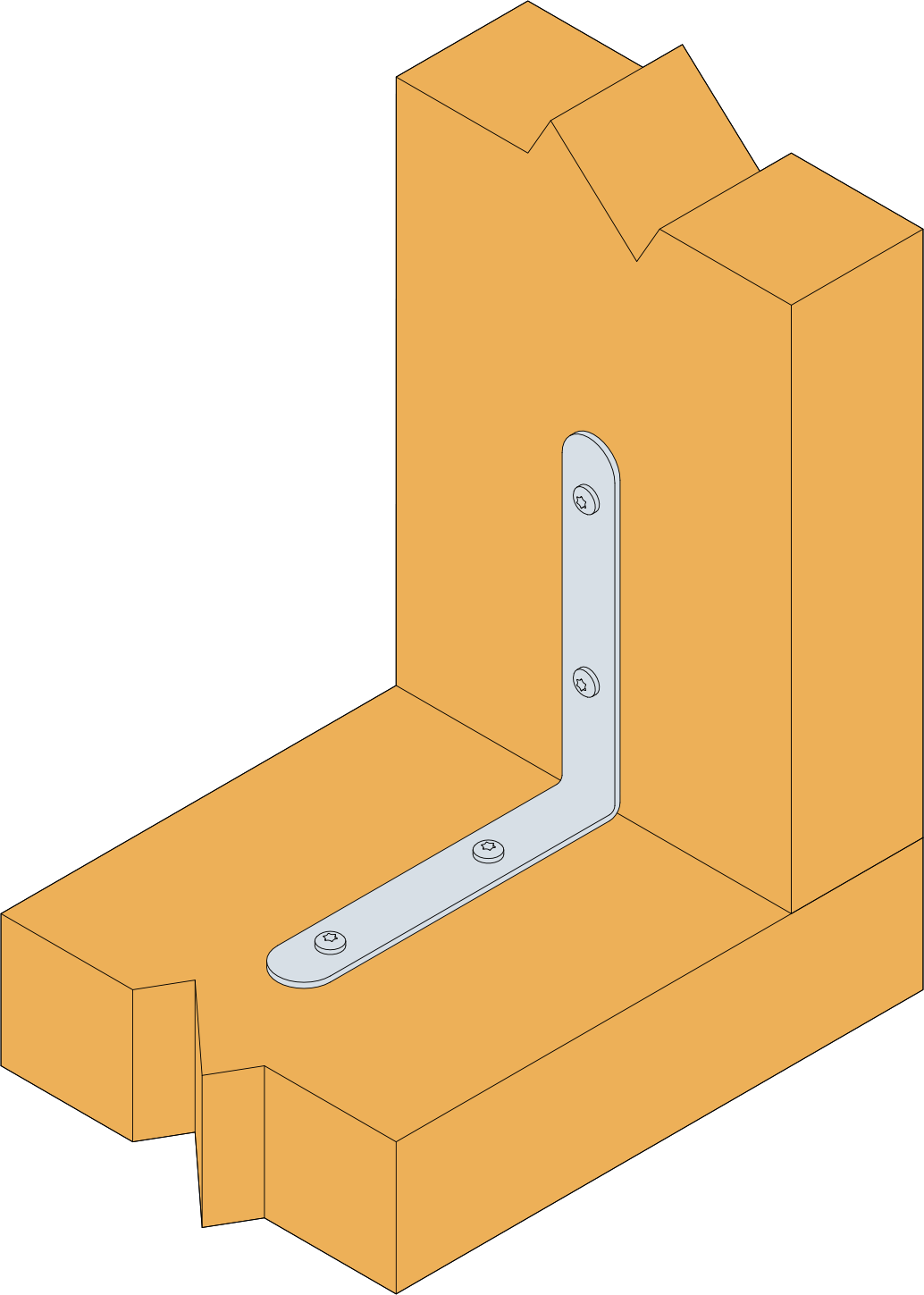

O esquadro de cadeira entra em diversos projetos de bricolage e é comummente utilizado para o reforço de estruturas de móveis.
Classe de serviço 2
Aço eletrozincado
Interior
EPD
Detalhes do produto
Imagens
Características
Aplicação
Dados técnicos
Dimensões
Dimensões e valores caraterísticos
| Referência | Dimensões e valores caraterísticos [mm] | Perfurações Ala A | Perfurações Ala B | Peso [kg] | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø4.5 | Ø5.8 | Ø6 | Ø4.5 | Ø5.8 | Ø6 | ||
| EC30/2 | 30 | 30 | 15 | 2 | 2 | - | - | 2 | - | - | 0.013 |
| EC40/2 | 40 | 40 | 15 | 2 | 2 | - | - | 2 | - | - | 0.017 |
| EC60/2 | 60 | 60 | 15 | 2 | 2 | - | - | 2 | - | - | 0.027 |
| EC80/2.5 | 80 | 80 | 18 | 2.5 | 2 | - | - | 2 | - | - | 0.045 |
| EC100/3 | 100 | 100 | 18 | 3 | - | 2 | - | - | 2 | - | 0.075 |
| EC120/3 | 120 | 120 | 20 | 3 | - | - | 2 | - | - | 2 | 0.098 |
| EC140/3 | 140 | 140 | 20 | 3 | - | - | 2 | - | - | 2 | 0.12 |
1. Countersunk holes
