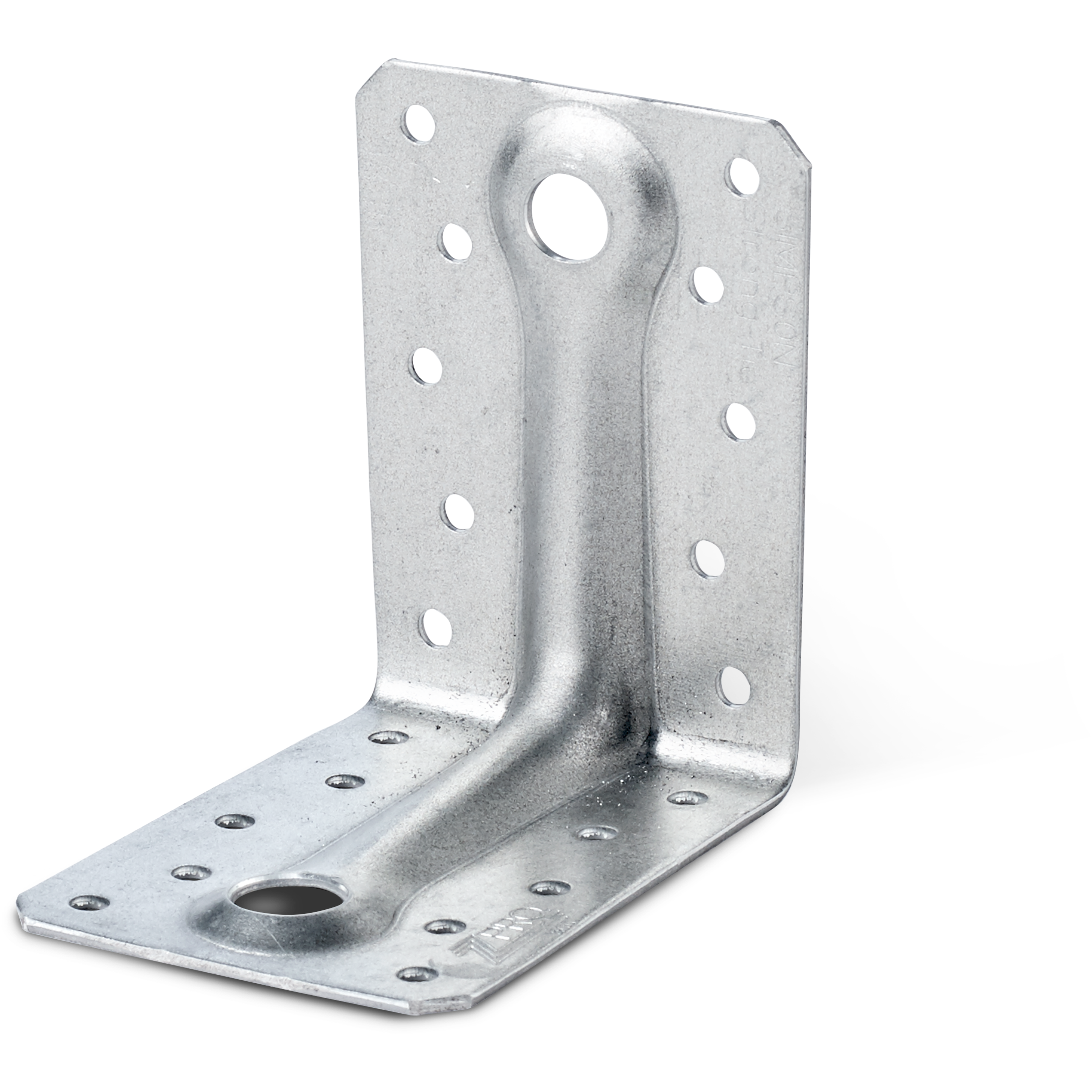

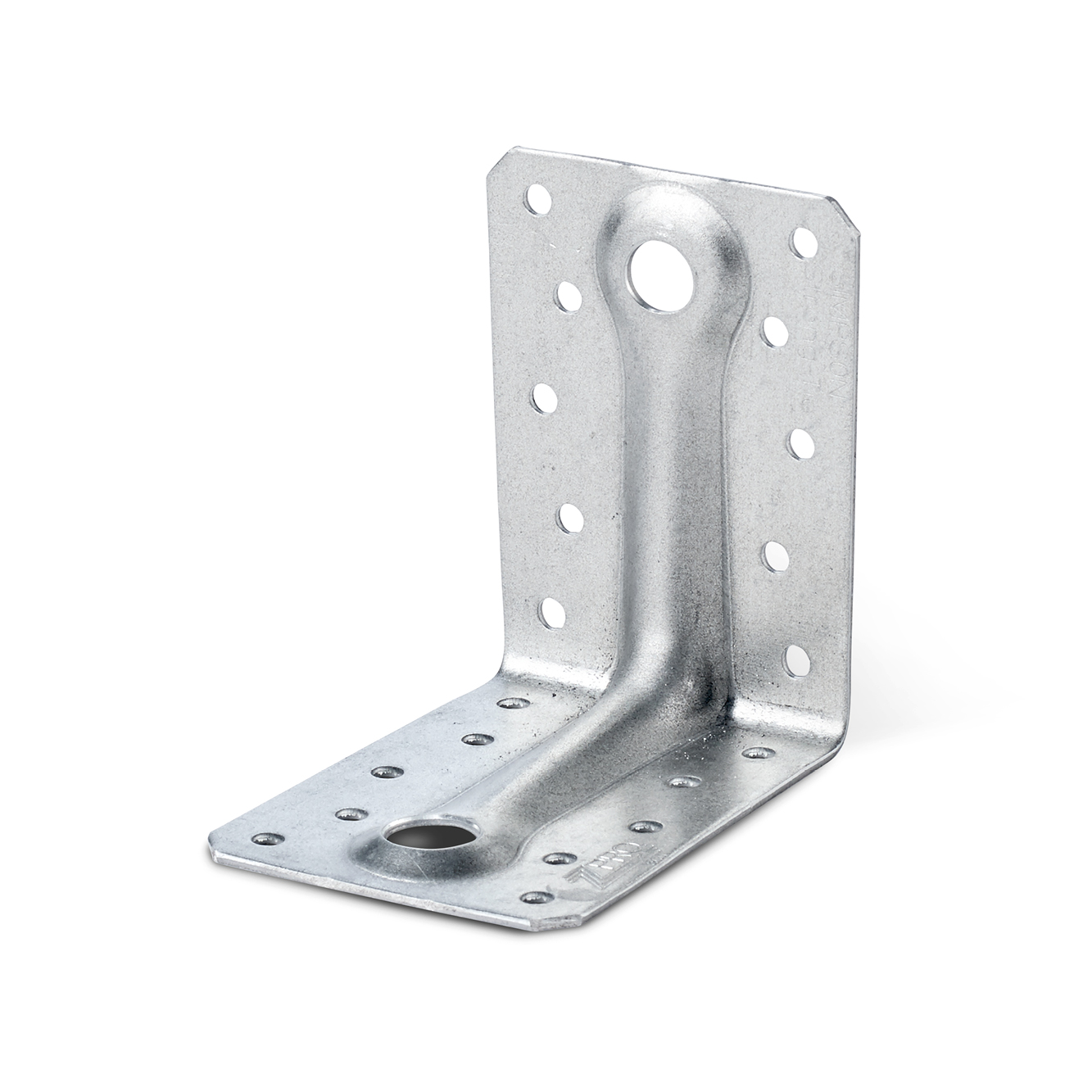

Esquadro reforçado - ZPRO

Os esquadros reforçados ABR-Z são utilizados em várias de aplicações estruturais externas.

Ficha de Dados Técnicos

Marcação CE

ATE

Novidade

Classe de serviço 3

Zpro

EPD

ABR_Z_SSTBP_homepage_SE_sv

ABR_Z_SSTBP_homepage_FI_fi

Detalhes do produto

Imagens

Características

Matéria

Aço galvanizado S250GD + ZPro,
O revestimento ZPro corresponde a uma espessura de zinco de aproximadamente 55 µm.

Vantagens

Grande resistência aos esforços de tração e cisalhamento
Grande versatilidade de utilização…

Aplicação

Suporte

Portador: betão,
Suportado: madeira maciça, madeira composta, madeira laminada colada...

Áreas de uso

Os esquadros ABR-Z são adequados para utilização no exterior.

Fixação de postes,
Postes de madeira,
Paredes de madeira maciça,
Aplicação viga sobre viga…

Dados técnicos

Dimensões

Referência	Dimensões do conector
	Outro		Dimensões e valores caraterísticos[mm]				Perfurações[mm]				Ala B[mm]
	Qtd. por caixa	Peso[kg]	A[mm]	B[mm]	C[mm]	Esp.[mm]	Redondo				Redondo
	Qtd. por caixa	Peso[kg]	A[mm]	B[mm]	C[mm]	Esp.[mm]	Ø5[mm]	Ø7	Ø11[mm]	Ø14[mm]	Ø5[mm]	Ø9	Ø13[mm]	Ø14[mm]

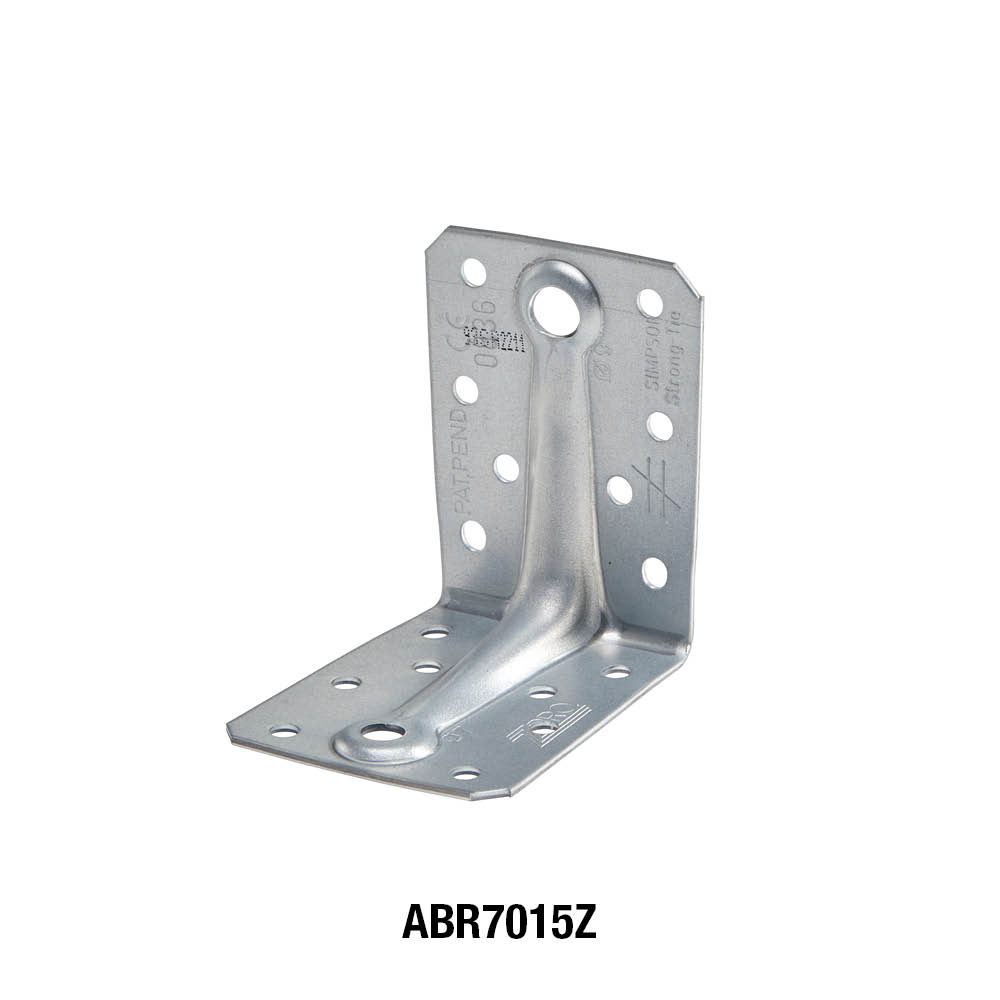

ABR7015Z	50.0	0.081	70	70	55	1.5	8	1	-	-	8	1	-	-

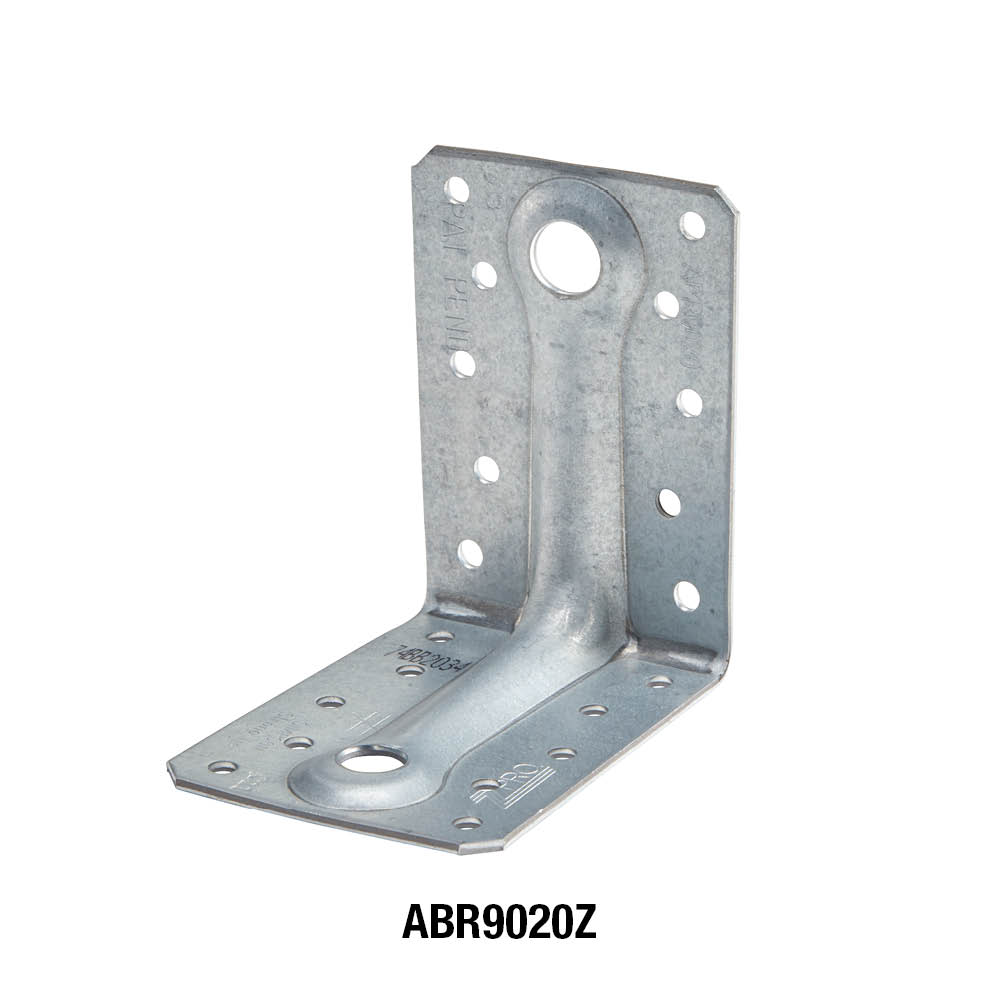

ABR9020Z	50.0	0.17	88	88	65	2	10	-	1	-	10	-	1	-

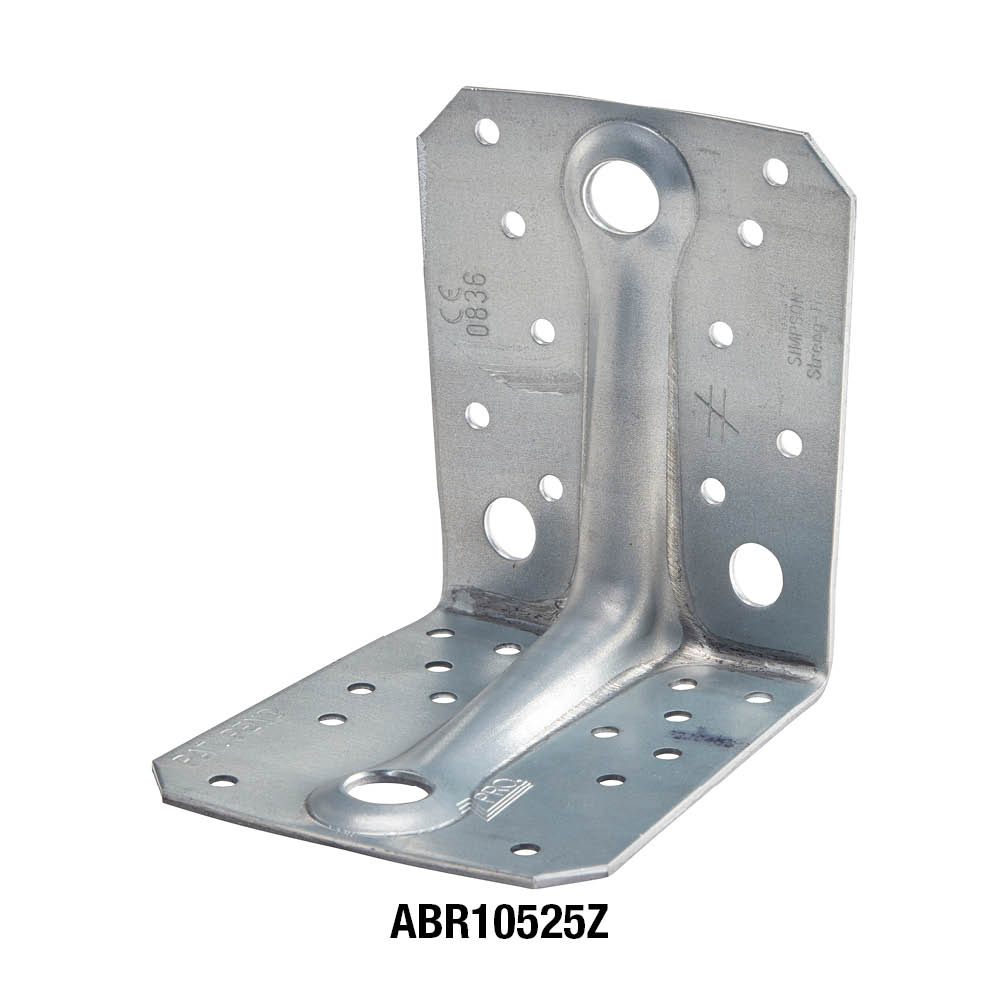

ABR10525Z	50.0	0.34	105	105	90	2.5	10	-	2	1	14	-	-	1

Valores Característicos - Madeira sobre madeira - Pregagem total

Dimensões

Referência	Capacidade da cantoneira
	Valores caraterísticos - Madeira/madeira - Pregagem total
	Fixacões		Valores característicos - Madeira classe C24 - Montagem com 2 esquadros[kN]
	Aba A	Aba B	R1,k	R2,k = R3,k[kN]	R4/5,k
	Qdad	Qdad	CSA5.0x40Z	CSA5.0x40Z	CSA5.0x40Z
ABR7015Z	6	8	5.2	6.7	4.2 /kmod^0,3
ABR9020Z	8	10	9.7	9.4	4.6 /kmod^0,7
ABR10525Z	10	14	12.7	10.7	10.6/kmod^0,2

R_4/5 com b = 75 mm e e = 130 mm

Valores Característicos - Madeira sobre madeira - Pregagem parcial

Dimensões

Referência	Capacidade da cantoneira
	Valores caraterísticos - Madeira/madeira - Pregagem parcial
	Fixacões		Valores característicos - Madeira classe C24 - Montagem com 2 esquadros[kN]
	Aba A	Aba B	R1,k	R2,k = R3,k	R4,k = R5,k(1)
	Qdad	Qdad	CSA5.0x40Z	CSA5.0x40Z	CSA5.0x40Z
ABR9020Z	4.0	6.0	4.9	5.9	4.6 /kmod^0,6
ABR10525Z	6.0	6.0	4.8	9.7	Refer to ETA-06/0106

R_4/5 com b = 75 mm e e = 130 mm

Valores Característicos - Poste sobre viga - 2 esquadros

Dimensões

Referência	Capacidade da cantoneira
	Valores caraterísticos - Prumo madeira/suporte rigido
	Fixacões		Valores característicos - Madeira classe C24 - Montagem com 2 esquadros[kN]
	Aba A	Aba B	R1,k	R2,k = R3,k
	Qdad	Qdad	CSA5.0x40Z	CSA5.0x40Z
ABR9020Z	4.0	6.0	11.8	7.1
ABR10525Z	6.0	8.0	25.5	14.2

Instalação

Fixações

Sobre madeira :

Pregos anelados de CNA Ø4,0x40G,
Parafusos CSA5.0x35Z ou CSA5.0x40Z,
Parafusos para conectores SSH,
Parafusos,
Tira-fundo.

Sobre suporte rígido :
Suporte de betão :

Ancoragem mecânica: bucha Ø8, Ø10 ou Ø12 mm
Resina química: resina AT-HP + Ø8, Ø10 ou haste roscada de Ø12 mm

Suporte de alvenaria oca :

Resina química: resina POLY-GP ou AT-HP + haste roscada Ø8 + peneira SH12050 ou Ø10 + SH16130 ou Ø12 + SH20085

Instalação

Aproximar o item a fixar ao elemento.
Pregar o elemento. Este também pode ser aparafusado com a ajuda de parafusos adaptados.
Se o elemento for de madeira, o esquadro é também pregado ou aparafusado a este.
Se o elemento for de betão, fixar o esquadro respeitando o determinado pela aplicação de ancoragem escolhida.

Notas técnicas

Informações técnicas

F₁ : esforço de tração no eixo central do esquadro
Caso particular de uma fixação com 1 só esquadro :

Se o conjunto da estrutura impede a rotação da madre ou do prumo a resistência em tração é igual a metade do valor indicado para dois esquadros.
No caso contrário, a resistência da estrutura depende da distância «f» entre a superfície de contacto vertical e o ponto de aplicação da carga. Para consultar as cargas correspondentes visite www.simpson.fr.

F₂ e F₃ : esforço lateral de cisalhamento
Caso particular de uma fixação com 1 só esquadro :

O valor de resistência a considerar é igual a metade do indicado para dois esquadros.

F₄ e F₅ : esforço transversal dirigido para ou no sentido oposto do esquadro

A resistência da montagem depende da distância «e» entre a base do esquadro e o ponto de aplicação da carga.
Contacte-nos para consultar as cargas correspondentes.

Este catálogo inclui apenas os esforços F1, F2 e F3 para montagens com 2 esquadros. Contacte-nos para mais informações.
