ABR

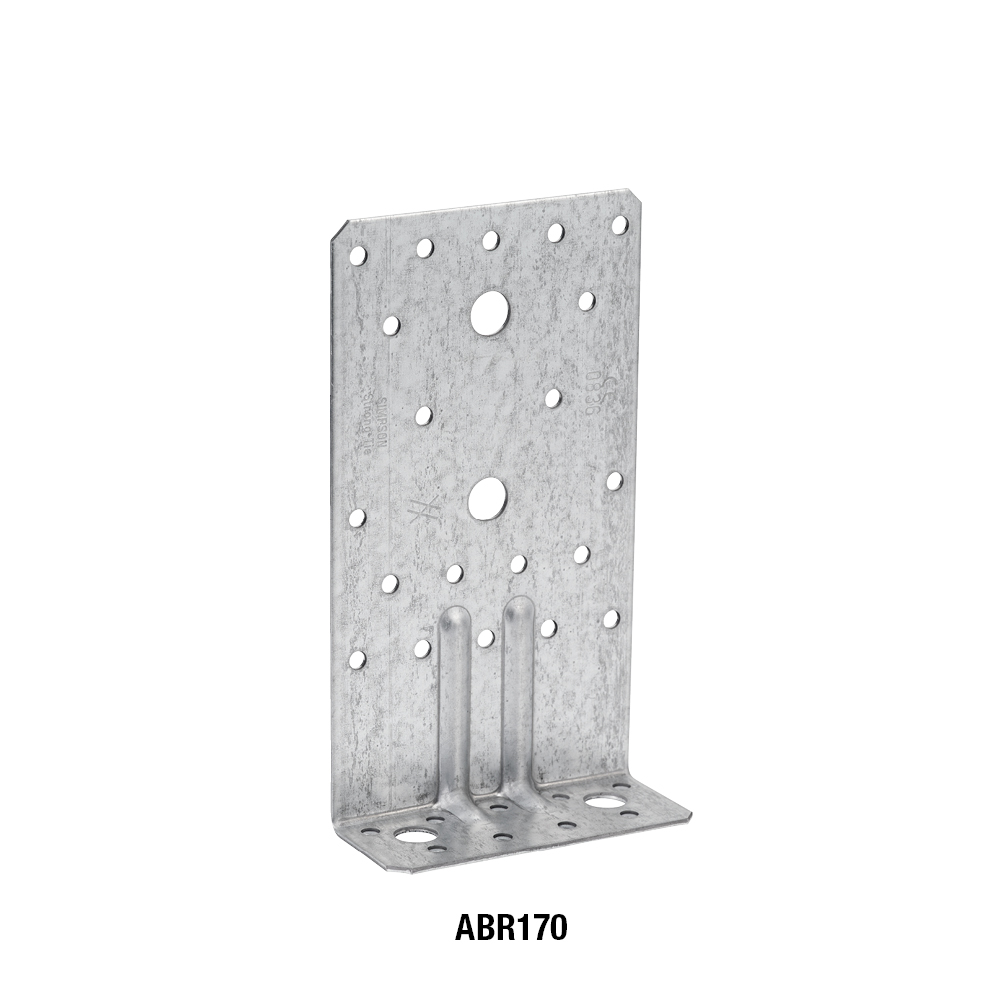

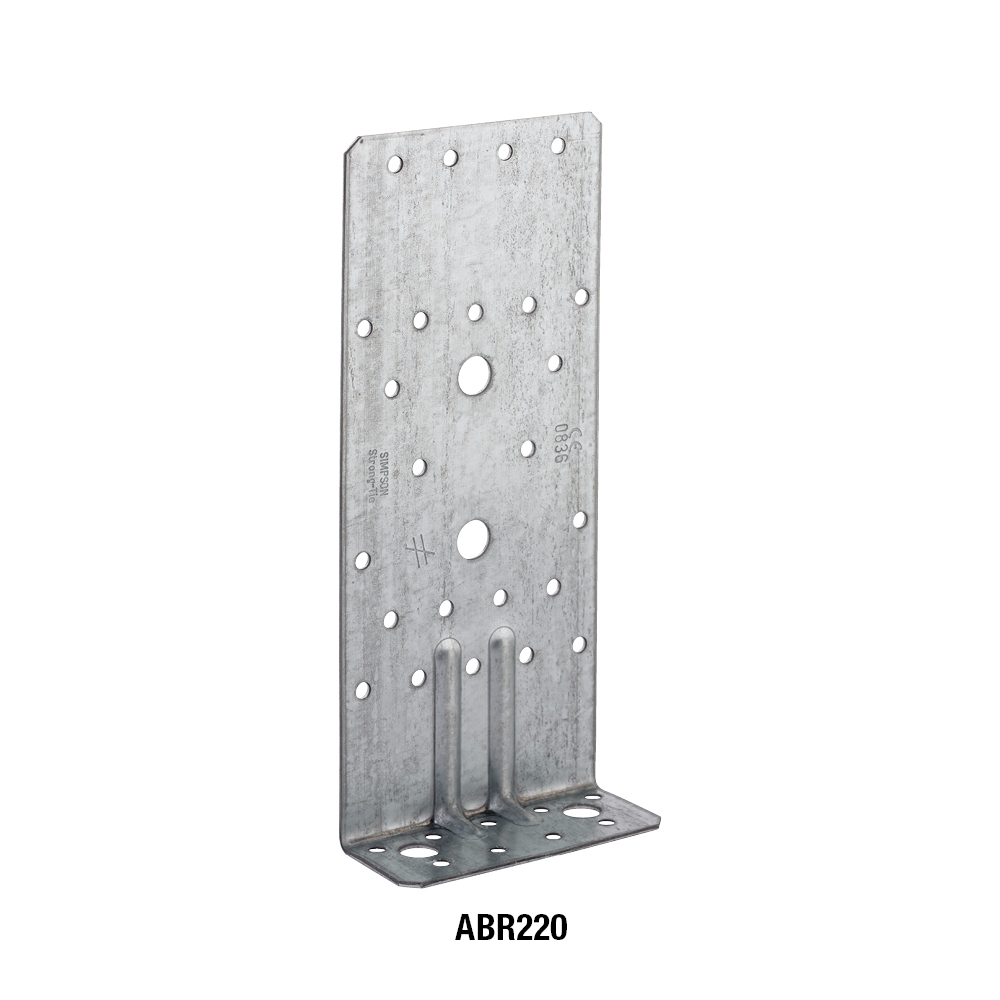

Esquadros reforçados (170 220)

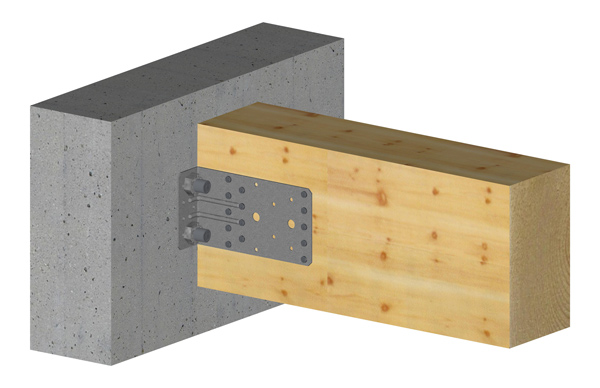

Os esquadros reforçados ABR170 e ABR220 são adequados para aplicações estruturais, como montagens madeira-betão e mais especificamente soluções de fachada.

Marcação CE
Marcação CE
ATE
ATE
EPD
EPD
Interior
Interior
Aço galvanizado Z275
Aço galvanizado Z275
Classe de serviço 2
Classe de serviço 2
ABR_03_SSTBP_homepage_LV_en
ABR_03_SSTBP_homepage_FR_fr
ABR_03_SSTBP_homepage_ES_es
ABR_03_SSTBP_homepage_NL_nl
ABR_03_SSTBP_homepage_PT_pt

Detalhes do produto

Características

Matéria

  • Aço galvanizado S250GD + Z275 conforme a norma NF EN 10346,
  • Espessura 2 mm.

Vantagens

  • Grande rigidez,
  • Grande resistência,
  • Versatilidade de utilização,
  • Conexão no betão possível com um único esquadro…

Aplicação

Suporte

  • Elemento de suporte : madeira maciça, laminada colada, betão, aço,
  • Elemento suportado : madeira maciça, aglomerado de madeira, laminada colada, perfis.

Áreas de utilização

  • Fixação de asnas pequenas,
  • Travessa de paramento, pilar de revestimento de proteção,
  • Ancoragens de traves, consolas, peças de contorno.

Dados técnicos

Dimensões

Dimensões

ReferênciaDimensões do conector
OutroDimensões e valores caraterísticos[mm]Perfurações[mm]Ala B[mm]
Qtd. por caixaPeso[kg]A[mm]B[mm] C[mm]Esp.[mm]RedondoRedondo
Ø5[mm]Ø12Ø5[mm]Ø12
ABR17025.00.281704095220292
ABR22025.00.352204095224292

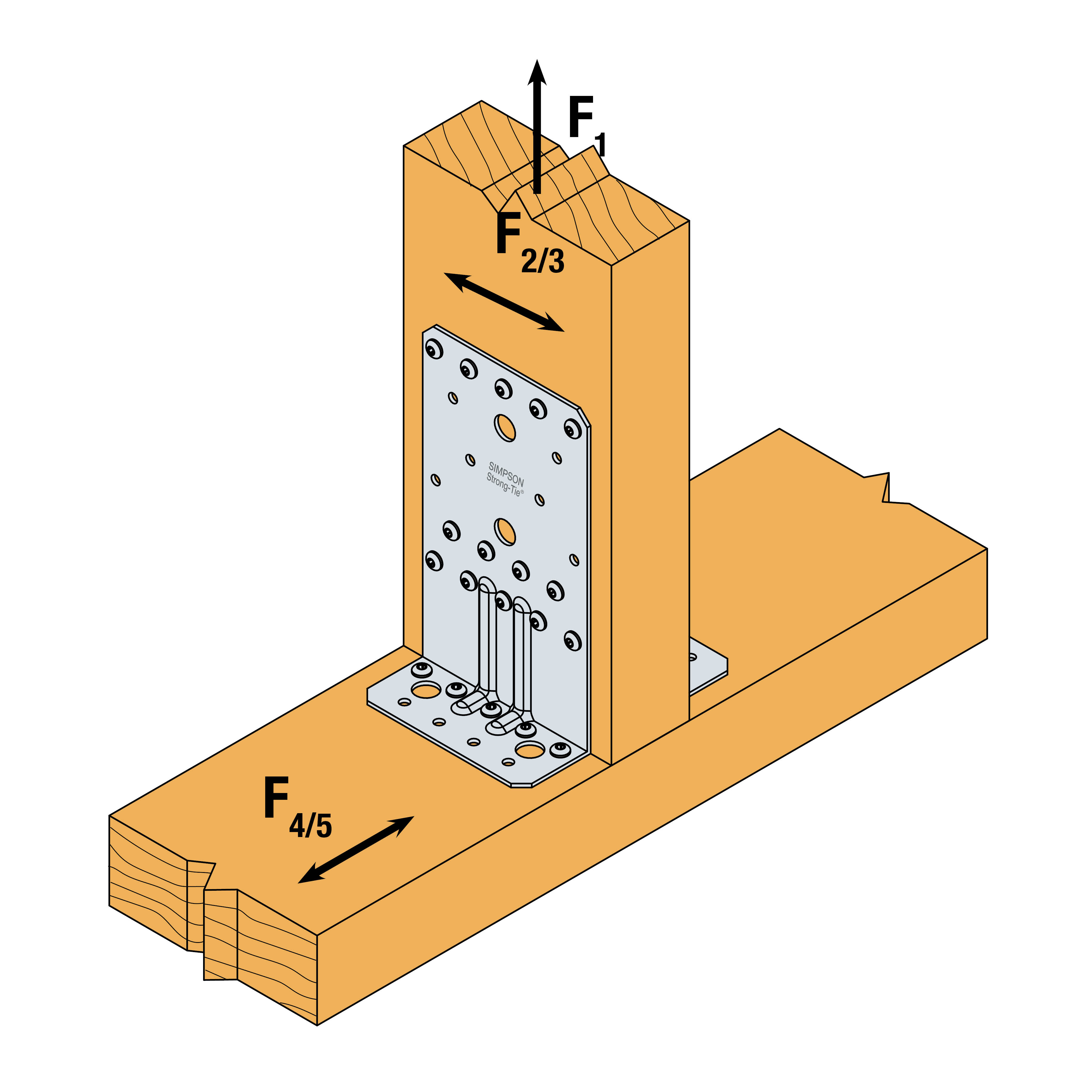

Valores Característicos - Madeira/madeira

Dimensões

ReferênciaCapacidade da cantoneira
Valores caraterísticos - Madeira/madeira - Pregagem total
FixacõesValores característicos - Madeira classe C24 - Montagem com 2 esquadros[kN]
Aba AAba BR₁,ₖR₂,ₖ=R₃,ₖR4/5,k
QdadQdadCNA4.0x40CNA4,0x50CNA4.0x40CNA4,0x50CNA4.0x40CNA4,0x50
ABR17014.09.07.49.816.419.89.6/kmod^0.29.6/kmod^0.2
ABR22014.09.07.49.816.419.89.6/kmod^0.29.6/kmod^0.2

Nos casos em que a direção da carga F1 e/ou F2 atua sem a direção da carga F4/5, é possível reduzir o número de pregos em conformidade com a ETA.

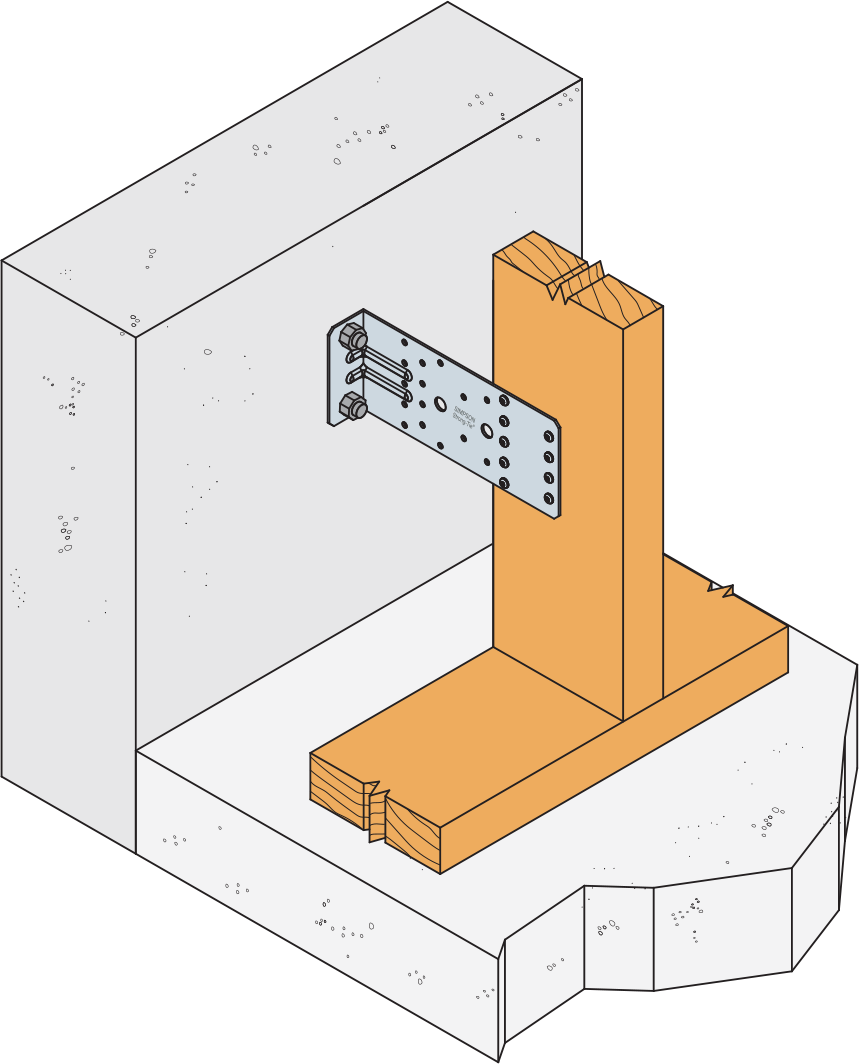

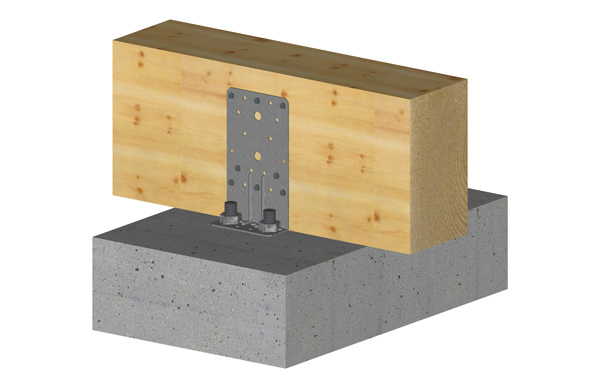

Valores característicos - Madeira sobre betão

Dimensões

ReferênciaCapacidade da cantoneira
Valores caraterísticos - Madeira/betão
FixacõesValores característicos - Madeira classe C24 - Montagem com 2 esquadros[kN]
Aba AAba BR₁,ₖR4/5,kR2/3,k
QdadTipoQdadTipoCNA4.0x40CNA4,0x50CNA4.0x40CNA4,0x50CNA4.0x40CNA4,0x50
ABR17014CNA2Ø10min. (33.0 ; 25.2/kmod)min. (39.8 ; 25.2/kmod)min (9.15 + 80/e*kmod ; 6.3*b / e*kmod)min (9.15 + 80/e*kmod ; 6.3*b / e*kmod)19.7min. (23.8 ; 24.6/kmod)
ABR22014CNA2Ø10min. (33.0 ; 25.2/kmod)min. (39.8 ; 25.2/kmod)min (9.15 + 80/e*kmod ; 6.3*b / e*kmod)min (9.15 + 80/e*kmod ; 6.3*b / e*kmod)19.7min. (23.8 ; 24.6/kmod)

b é a espessura da viga suportada.
e é a excentricidade da força aplicada.
Consulte o diagrama no anexo C2, página 23 do nosso ETE-06/0106.

Para o cálculo de R4/5, usar: e ≥ 50 mm.

Valores Caraterísticos simplificados - Madeira/betão

Dimensões

ReferênciaCapacidade da cantoneira
Valores caraterísticos simplificados - Madeira/betão
FixacõesValores caraterísticos simplificados - Madeira C24 - Montagem com 2 esquadros[kN]
Aba AAba BR₁,ₖR₂,ₖ=R₃,ₖ
QdadTipoQdadTipoCNA4.0x40CNA4,0x50CNA4.0x40CNA4,0x50
ABR17014.0CNA2.0Ø10282819.723.8
ABR22014.0CNA2.0Ø10282819.723.8

* Consulte as colunas da tabela Capacidade caraterística para obter o tipo de elemento de fixação que pode ser utilizado no Aba A. As capacidades variam consoante o tipo de elemento de fixação utilizado.

Consulte a gama de produtos de ancoragem da Simpson Strong-Tie para obter as âncoras adequadas. Os produtos são soluções de ancoragem comuns, dependendo do tipo de betão, do espaçamento e das distâncias entre as extremidades.

* A capacidade caraterística publicada tem por base a duração de carga a curto prazo e a classe de serviço 2, de acordo com o EC5 (EN 1995) – kmod = 0,9. Para obter outras durações de carga e classe de serviço, consulte a ETA, onde poderá encontrar capacidades mais precisas.

Valores característicos - Madeira

Dimensões

ReferênciaCapacidade da cantoneira
Valores caraterísticos - Madeira/betão
Valores admissíveis - Madeira/betão - Montagem com 1 esquadro[kN]Fixacaõ
R₁,ₖR2/3,kR6,kAba BAba A
CNA4.0x35CNA4.0x40CNA4,0x50CNA4.0x35CNA4.0x40CNA4,0x50CNA4.0x35CNA4.0x40CNA4,0x50QdadTipoQdadTipo
ABR17010.2min. (11,8 ; 12,1/kmod)min.(14,9 ; 12,1/kmod)3.53.84.7min. (14,9; 11,0/kmod)min. (16,5; 11,0/kmod)min. (20; 11,0/kmod)2.0M109.0CNA
ABR220min. (14,3 ; 12,1/kmod)min. (15,9 ; 12,1/kmod)min. (19,4 ; 12,1/kmod)2.72.93.6min. (14,9; 9,0/kmod)min. (16,5; 9,0/kmod)min. (20; 9,0/kmod)2.0M109.0CNA

As capacidades são determinadas para um ABR, no caso em que, no total, sejam colocados mais ABR numa posição oposta alternada na viga.

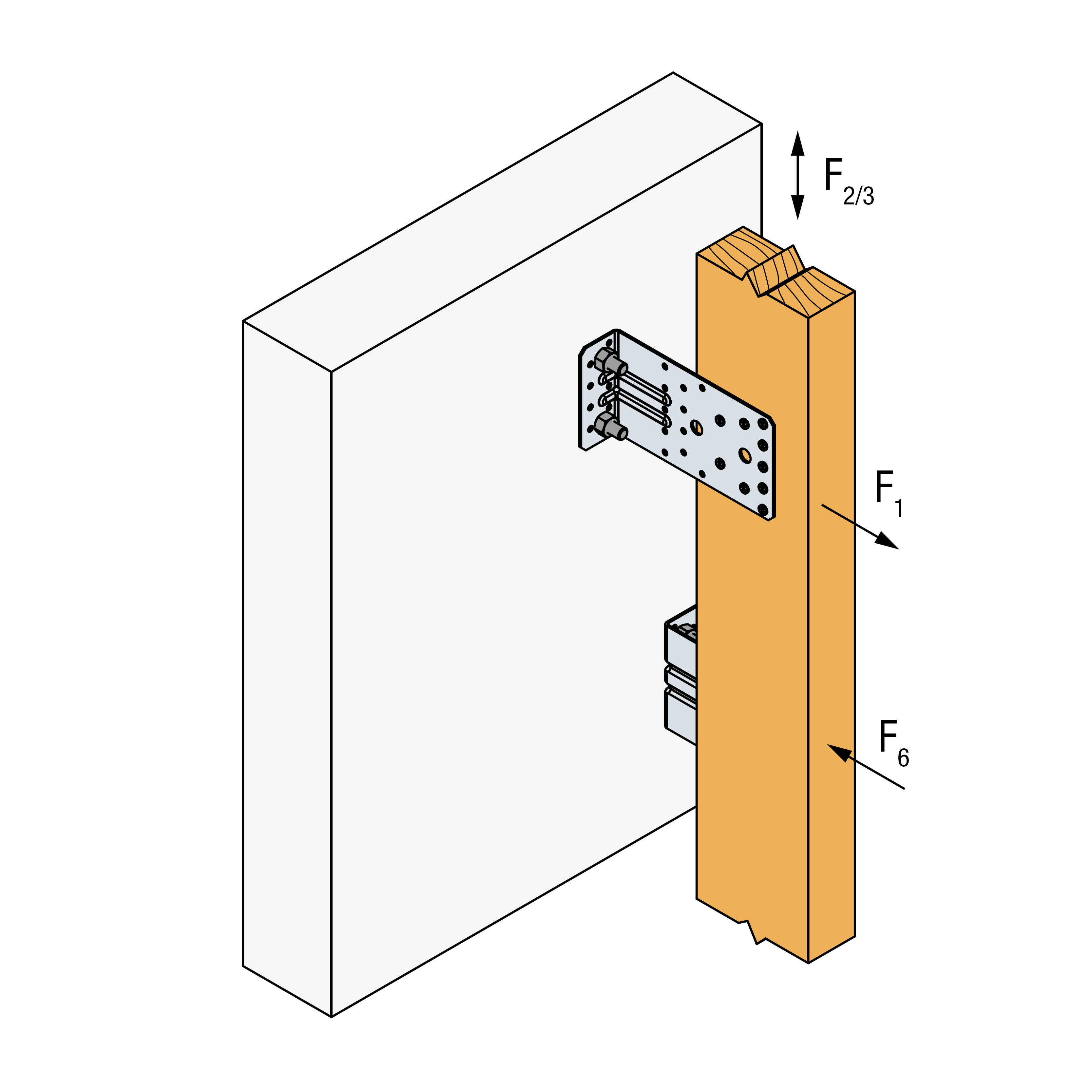

É dada a opção de fixar o ABR com apenas um parafuso (o superior) apenas para a carga na direção F1 e F6, a capacidade para F1, neste caso, é de metade.

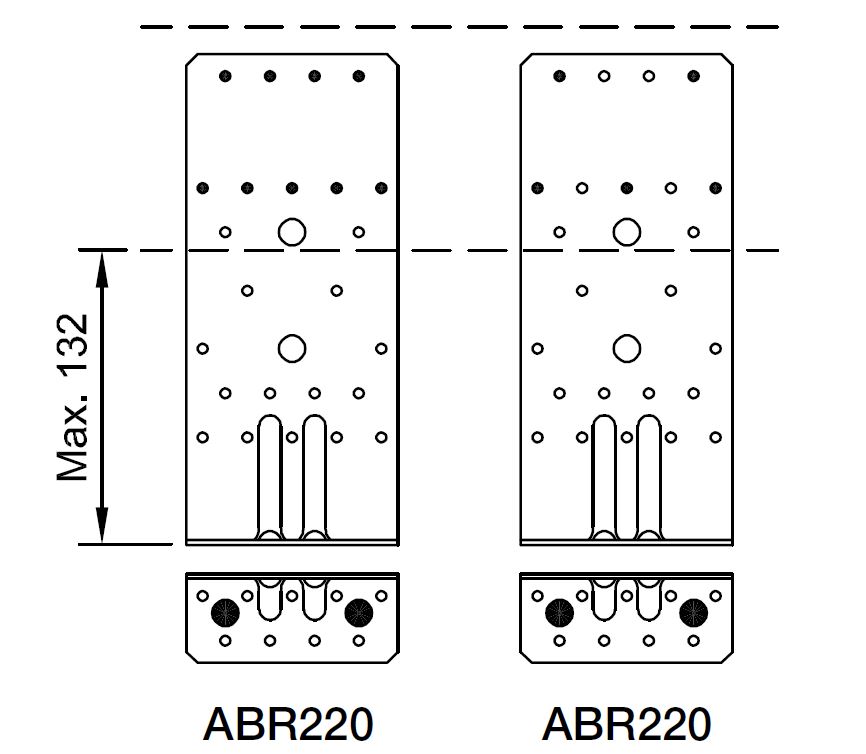

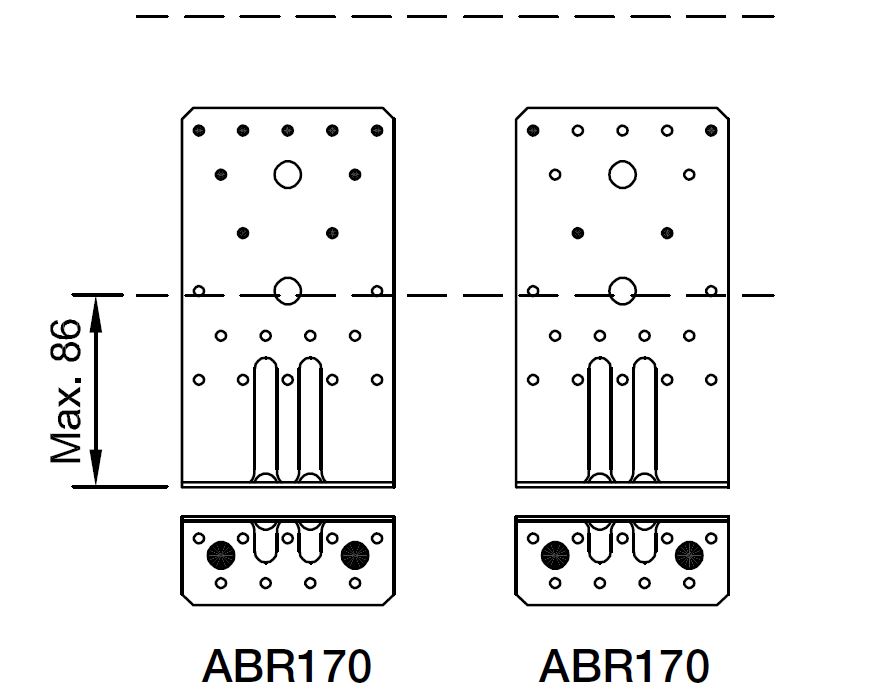

A distância entre a viga e o suporte deverá ser inferior a 132 mm para o ABR220 e inferior a 86 mm para o ABR170.

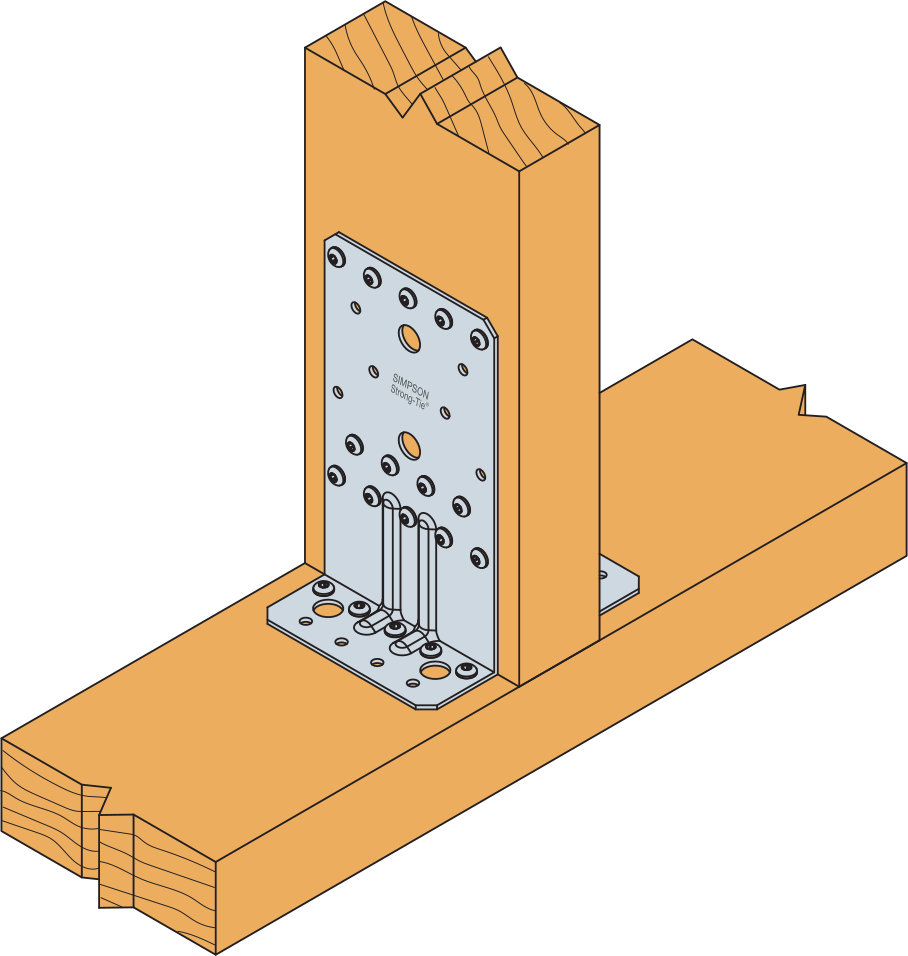

Instalação

Instalação

Fixações

Em madeira :

  • Pregos canelados CNA Ø4,0x35 ou Ø4,0x50 mm,
  • Parafuso CSA Ø5,0x35 ou CSA Ø5,0x40,
  • Parafusos,
  • Tira-fundos,
  • SSH Ø10.0x40 mm.

Em betão :
Elemento de betão :

  • Cavilha mecânica : perno WA M10-78/5,
  • Ancoragem química : resina AT-HP + Haste roscada LMAS M10-120/25.

Elemento de alvenaria de blocos ocos :

  • Ancoragem química : resina AT-HP ou POLY-GP + Haste roscada LMAS M12-150/35 + peneira SH M16-130.

Em aço :

  • Parafusos
