CSA

Parafuso com cabeça Torx para conexões

Os parafusos Quik Drive® foram estudados para facilitar a instalação de esquadros e de conexões. A cabeça cónica garante um contacto total com a conexão, o que favorece a transmissão de esforços. A cabeça T permite fixar o parafuso durante a montagem.

Ficha de Dados Técnicos

Marcação CE

ATE

Classe de serviço 2

Interior

Aço eletrogalvanizado 12µm

Solid Wood

Dados técnicos

Dimensões

CSA Dim Image.jpg

Dimensões

Referência	Dimensões de fixacões [mm]					Chave	Quantidade da caixa
Referência	l	l_g	d₁	d	d_h	Chave	Quantidade da caixa
CSA5.0X25	25	19	3.15	4.85	8.3	T-20	250
CSA5.0X35	35	29	3.15	4.85	8.3	T-20	250
CSA5.0X40	40	34	3.15	4.85	8.3	T-20	250
CSA5.0X50	50	44	3.15	4.85	8.3	T-20	250
CSA5.0X80	80	74	3.15	4.85	8.3	T-20	200

Valores característicos

Referência	Valores característicos ^*) [kN]
Referência	R_ax,k	R_lat,k
CSA5.0X25	1.38	1.49
CSA5.0X35	2.11	1.99
CSA5.0X40	2.47	2.25
CSA5.0X50	3.2	2.63
CSA5.0X80	5.38	3.5

*) Valores característicos - Madeira C24 conformidade ÉTÉ-04/0013

**) ax = capacidade axial

lat = capacidade lateral

Downloads

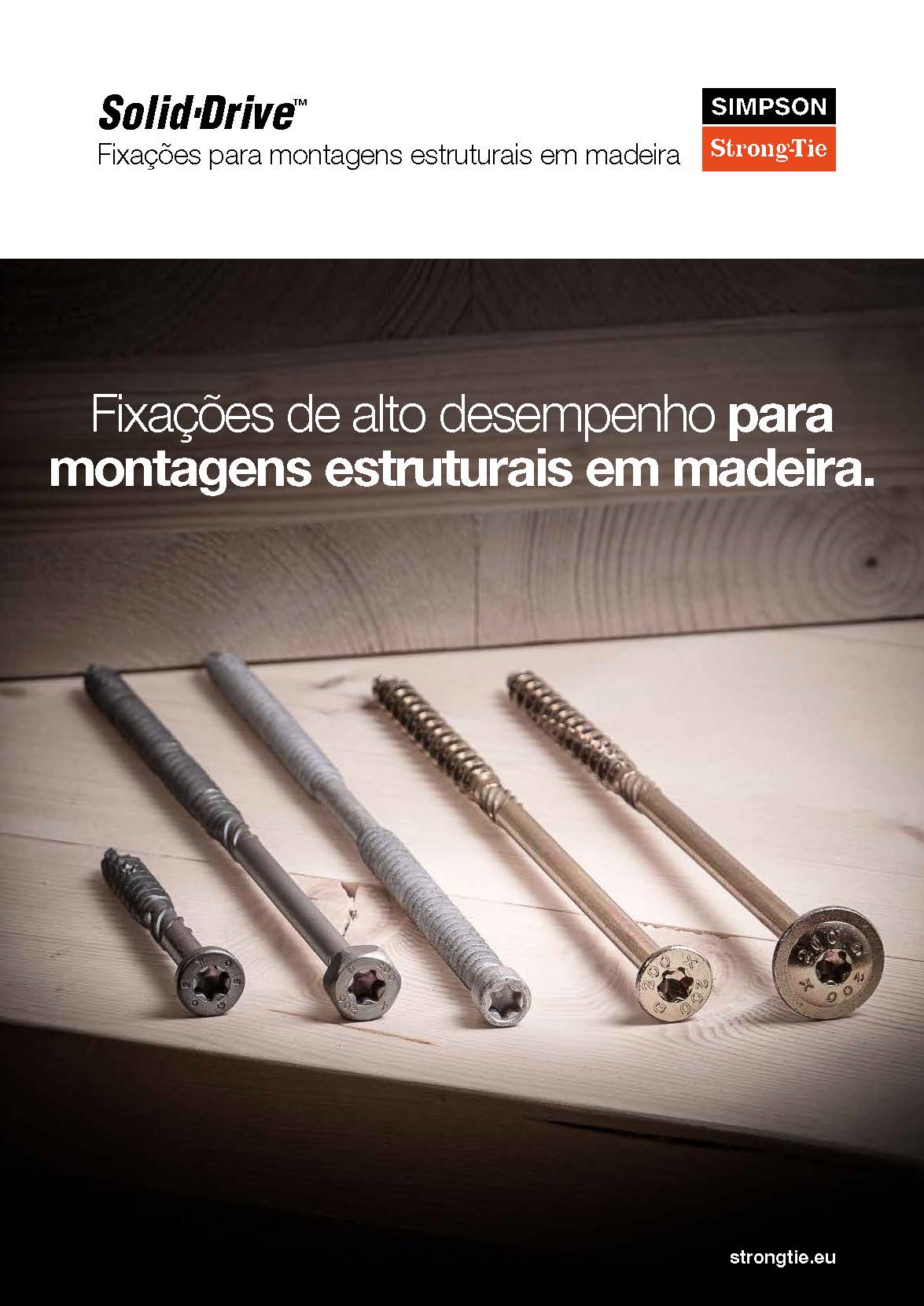

Solid-Drive - Fixações para montagens estruturais em madeira

As fixações Solid-Drive facilitam o trabalho dos engenheiros e dos instaladores. A sua conceção de alto desempenho melhora os valores de carga e diminui o tempo de instalação, reduzindo assim os custos de mão-de-obra e dos materiais.

Solid-Drive - Fixações para montagens estruturais em madeira (7.48 MB)

Versão em papel

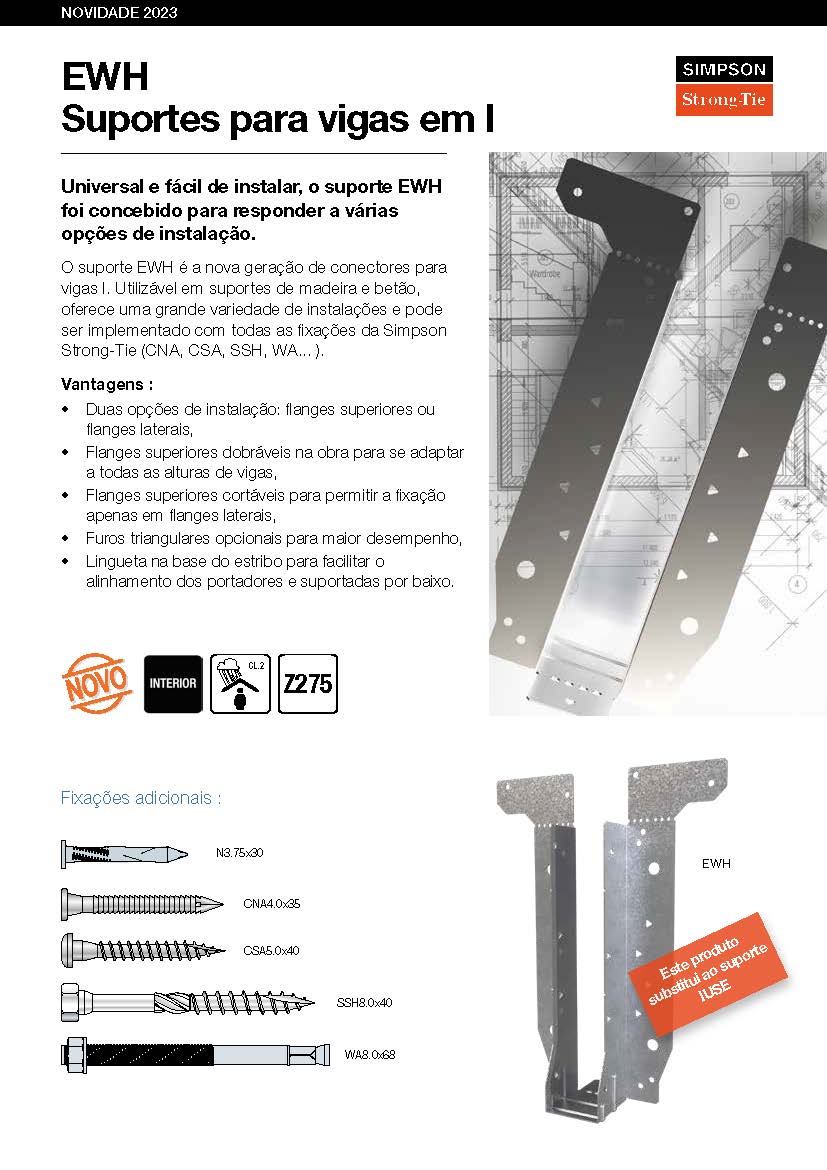

EWH Suportes para vigas em I

Universal e fácil de instalar, o suporte EWH foi concebido para responder a várias opções de instalação.

EWH Suportes para vigas em I (663.19 KB)

Versão em papel
