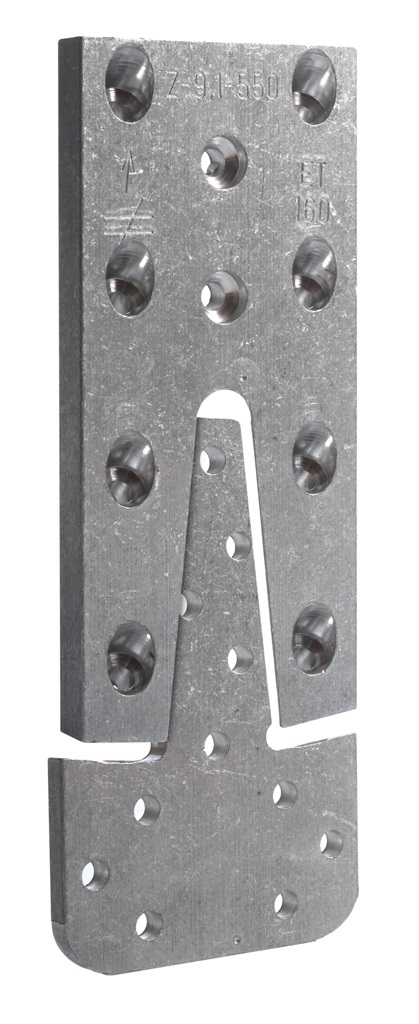

ETB

Estribo de cauda de andorinha - Alumínio

O ETB é uma conexão inovadora e muito discreta. Permite reproduzir a estética de uma montagem tradicional de cauda de andorinha sem os inconvenientes desta. Recomenda-se a montagem prévia em fábrica para uma colocação mais rápida em obra.

Marcação CE
ATE
Classe de serviço 2
Fogo
Alumínio

Detalhes do produto

Imagens

Fixation sur poteau - Montage apparent réalisé sans lamage
Assemblage en angle - Vue de dessus
Assemblage en pente - Pente positive uniquement

Características

Matéria

  • Alumínio EN AW-6082 T-6 em conformidade com a norma NF EN 755-2: 2000,
  • Espessura : 6 mm (parte macho) e 10 mm (parte fêmea).

Vantagens

  •  Montagem invisível com ou sem rebaixamento,
  •  Pode utilizar-se em diversas aplicações,
  •  Demonstração de colocação na rubrica Recursos/Vídeos.

Aplicação

Suporte

  • Tipo de elemento de suporte : madeira maciça, aglomerado de madeira, laminada colada,
  • Tipo de elemento suportado : madeira maciça, aglomerado de madeira, laminada colada.

Áreas de utilização

  • Vigamento sobre viga mestra,
  • Barrote sobre prumo.

Dados técnicos

Dimensões

Dimensões e valores caraterísticos

Referência Portador [mm] Dimensões e valores caraterísticos [mm] Furos portador Furos suportado
Larguras Altura A B C D t1 t2 Ø5 Ø5.4
Larguras Larguras Máx.
ETB90-B701151509060586961064
ETB120-B7015020012160859561096
ETB160-B701852501666095130610118
ETB190-B90220300195751381656101911
ETB230-B90255350230751382006101914
Array

Valores caraterísticos Descendente (em kN) – Madeira C24 – Pregos CNA4.0x60

Referência Valores caraterísticos Descendente (em kN) – Madeira C24 – Pregos CNA4.0x60
Fixacões Valores característicos - Madeira classe C24 [kN]
Portador Suportado R1,k
Qdad Tipo Qdad FTETL5,0x80
ETB90-B6CNA4,0x4049.6
ETB120-B9CNA4,0x40613.8
ETB160-B11CNA4,0x40817.8
ETB190-B19CNA4,0x401123.8
ETB230-B19CNA4,0x401429.5

CNA* se refere a coluna de tabela dos valores caraterísticos para o tipo de prego que pode ser usado sobre o suporte.
5.0x80 se refere ao SCRB5.0x80 parafuso ou parafusos Spax Schrauben 5.0x80

ETNM - Fixações Madeira/Madeira Barrote sobre prumo – Valores caraterísticos em kn

Referência ETNM - Fixações Madeira/Madeira Barrote sobre prumo – Valores caraterísticos em kn
Fixacões Valores característicos - Madeira classe C24 [kN]
Portador Suportado R1,k
Qdad Tipo Qdad FTETL5,0x80
ETB90-B6CNA4,0x4049.6
ETB120-B9CNA4,0x40613.8
ETB160-B11CNA4,0x40817.8
ETB190-B12CNA4,0x40919.8
ETB230-B12CNA4,0x401021.8

* 5.0x80 se refere ao SCRB5.0x80 parafuso ou parafusos Spax Schrauben 5.0x80

Instalação

Instalação

Fixações

Para garantir as cargas, os pregos e os parafusos utilizados devem estar em conformidade com a ATE-04/0013 e as recomendações que se seguem.
O Eurocódigo autoriza a utilização de pregos e de parafusos sem a marcação CE. Todavia, isto resulta numa considerável diminuição de cargas. Consulte os cálculos das fixações do Eurocódigo 5.

Em elemento suportado :

  • Parafuso FTETL5,0x80 com rosca completa.

Em elemento de suporte :

  • Pregos canelados CNA Ø4,0 x 50 mm,
  • Parafusos CSA Ø5,0 x 40 mm.

Instalação

A montagem dos estribos ETB pode ser simplificada através da utilização de um gabarito de montagem, disponível em stock. O rebaixamento é realizado com uma fresadora Ø16 mm e uma anilha Ø30 mm.

Etapa 1 : Montagem da parte macho do ETB sobre o suporte

  1. Colocar o gabarito de modo que o bordo direito fique posicionado para baixo. Regular a parte 2 do gabarito para obter durante o posicionamento H1= altura acabada do ETB.
  2. Executar o rebaixamento com a ajuda de uma fresa de Ø16 e de uma anilha de Ø30 numa profundidade de 10 mm. Para evitar deslocações durante o trabalho, pode aparafusar o gabarito à viga com a ajuda da perfuração prevista para esse efeito.
  3. Fixar a parte macho do ETB à parte baixa do rebaixamento com a ajuda de pregos canelados CNA Ø4,0x50 ou de parafusos CSA Ø5,0x40.

Etapa 2 : Montagem da parte fêmea do ETB sobre a viga suportada

  1. Colocar o gabarito de modo que o bordo oblíquo fique posicionado para baixo. Regular a parte 2 do gabarito para obter durante o posicionamento H2= altura da parte fêmea.
  2. Fixar a parte fêmea à viga suportada, apoiando-a no gabarito para que não se mova durante o aparafusamento. Do mesmo modo, o gabarito pode ser aparafusado à viga para evitar deslocações durante a operação. Executa-se a fixação com a ajuda de parafusos FTETL5,0x80 a 45°.

Etapa 3 : Montagem final

  1. Montar a parte macho e a parte fêmea.
  2. A montagem final fica então completamente invisível.
