LSSU

Estribo de inclinação e ângulo reguláveis

O LSSU é um estribo inovador que permite regular, na obra, o ângulo e a inclinação necessários à sua instalação até 45° nas 4 direções.

Marcação CE
ATE
Classe de serviço 2
Aço eletrogalvanizado 20µm

Detalhes do produto

Imagens

LSSU Plan View.
LSSU Plan View.

Características

Matéria

  • Aço galvanizado S250GD + Z275 em conformidade com a norma NF EN 10346 ou G90 conforme a ASTM A653,
  • Espessura : 1,2 mm a 2 mm dependendo do modelo.


Vantagens

  • Inclinação e ângulo reguláveis na obra,
  • Instalação nas 4 dimensões,
  • Os furos oblongos permitem a pregagem oblíqua, se necessário.

Aplicação

Suporte

  • Elemento de suporte : madeira maciça, aglomerado de madeira, madeira laminada colada,
  • Elemento suportado : vigas em I, maciços, aglomerados.

Áreas de utilização

  • Fixação de traves,
  • Vigas,
  • Peças de contorno.

Dados técnicos

Dimensões

Dimensões e valores caraterísticos

Referência Referência antiga LSSU Portador [mm] Dimensões [mm] Furos portador Furos suportado
Larguras Altura A B C D t Oblongo Oblongo
Min. Máx. Min. Máx. Ø4x6 Ø4x6
LSSU181/38 LSSU28 35 38 241 241 38 181 90 44 1.2 10 5
LSSU216/38 LSSU210 35 38 302 302 38 216 90 44 1.2 10 7
LSSU216/45 LSSUI25 42 45 241 356 45 216 90 44 1.2 10 7
LSSU216/60 LSSUI35 57 60 241 356 60 216 90 50 1.2 10 7
LSSU275/66 - 63 66 300 450 66 275 90 58 1.5 18 11
LSSU275/71 - 68 71 300 450 71 275 90 65 1.5 18 11
LSSU216/78 LSSU210-2 75 78 241 356 78 216 90 75 1.5 18 12
LSSU216/90 LSSU410 87 90 241 356 90 216 90 69 1.5 18 12

-

Desempenho do produto - Madeira sobre madeira - apenas com inclinação

Referência Fixacões Valores caraterísticos [kN]
Portador Suportado R1.k R2.k
CSA5.0x80-DE N3.75x30 Viga em I - Membruras LVL Viga em I - Membruras de madeira maciça ou C24 Viga em I - Membruras LVL Viga em I - Membruras de madeira maciça ou C24
Quantidade Quantidade
LSSU181/38 10 5 5.13 7.3 2.38 2.4
LSSU216/38 10 7 5.13 7.3 2.38 2.4
LSSU216/45 10 7 5.13 9.9 2.38 2.4
LSSU216/60 10 7 5.13 9.9 2.38 4
LSSU275/66 18 11 - 10.6 - 5.7
LSSU275/71 18 11 9.14 10.6 2.38 5.7
LSSU216/78 18 12 9.14 - 2.38 -
LSSU216/90 18 12 11.17 12.5 2.99 4.8

Desempenho do produto - Madeira sobre madeira - com ângulo ou inclinação e ângulo

Referência Fixacões Valores caraterísticos [kN]
Portador Suportado R1.k R2.k
CSA5.0x80-DE N3.75x30 Viga em I - Membruras LVL Madeira maciça - classe C24 Viga em I - Membruras LVL Madeira maciça - classe C24
Quantidade Quantidade
LSSU181/38 9 5 3.45 3.24 1.47 2.38
LSSU216/38 9 7 3.45 3.24 1.47 2.38
LSSU216/45 9 7 3.45 8.1 1.47 2.38
LSSU216/60 9 7 3.45 8.1 1.47 3.98
LSSU275/66 15 11 - 10.78 - 5.71
LSSU275/71 15 11 6.81 6.34 2.38 5.71
LSSU216/78 14 12 6.81 - 2.38 -
LSSU216/90 14 12 7.2 7.12 2.99 4.78

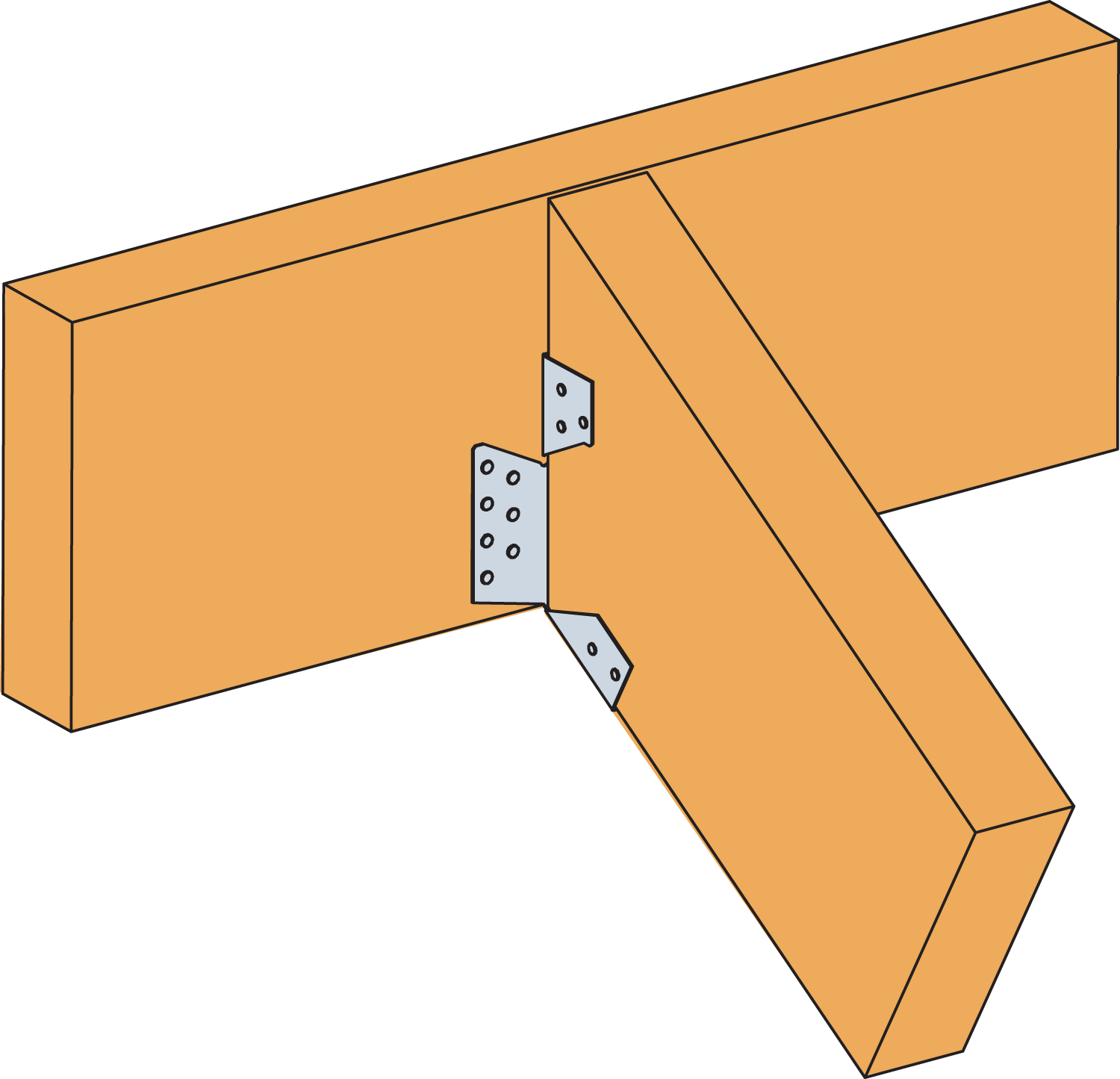

Instalação

Instalação

Fixações

Obround holes allow skewed nailing if necessary.

The base must be blocked for a sloped configuration (principal rafter).

Instalação

  • Os furos oblongos permitem a pregagem oblíqua, se necessário,
  • O bloqueio do pé é obrigatório quando existe uma configuração em inclinação (viga).

Certification

Declarações de desempenho (DoP)

Homologações técnicas europeia (ETA)

Livraria CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
Nenhum elemento disponível.
