Conectores
Placas perfuradas e conectores de cisalhamento
55L

Ferragens em L

As ferragens em L são necessárias ao reforço de intersecções. São utilizáveis em renovações.

Ficha de Dados Técnicos
Classe de serviço 2
Classe de serviço 2
Aço galvanizado Z275
Aço galvanizado Z275
Interior
Interior

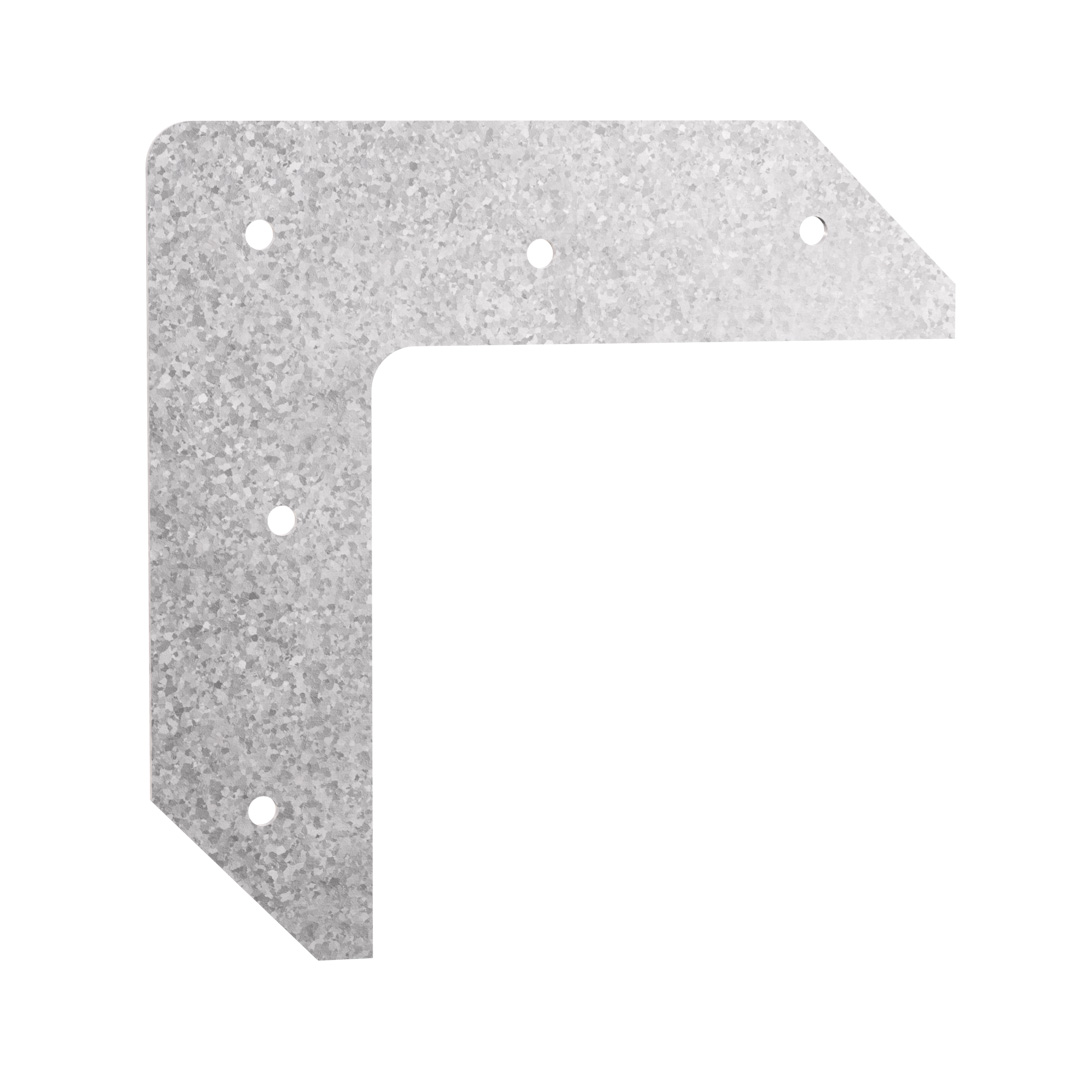

55T main image

Detalhes do produto

Imagens


Características

Matéria

  • Aço galvanizado,
  • Espessura : 1,5 mm.

Vantagens

  • Pode utilizar-se em renovações para reforçar as estruturas.

Aplicação

Suporte

  • Madeira em madeira.

Áreas de utilização

  • Reforços de estruturas,
  • Reforços de caixilhos de janelas ou de portas,
  • Reforços de ligações prumos-vigas.

Dados técnicos

Dimensões

Dimensões

Dimensões
Dimensões
ReferênciaDimensões do conector
Dimensões e valores caraterísticos[mm]Furos[mm]Outro
A[mm]B[mm]C[mm]Esp.[mm]RedondoQtd. por caixaPeso[kg]
Ø4Ø4.3Ø11
55L120120321.55--1000.068

Instalação

Instalação

Fixações

  • Parafusos auto-roscantes SD8 4,0x32 mm,
  • Pregos canelados CNA 3,7x50 mm,
  • CNA 3,1x3 5mm.

Instalação

  1. Aproximar o item a fixar ao elemento.
  2. Pregar a ferragem no item a fixar.
  3. Pregar a ferragem no elemento de madeira.



55L-situation
Fixação a 90° com 55L

Produtos relacionados

Biblioteca CAD e BIM

2D

55L

3D

55L

3D Simplified

55L
