PSD/G
Fixadores de barrotes direito e esquerdo
Os fixadores de vigamento direito e esquerdo permitem montar duas peças de madeira com sobreposição a 90°.
Marcação CE
ATE
Classe de serviço 2
Aço galvanizado Z275
EPD
Interior
Detalhes do produto
Imagens
Características
Aplicação
Dados técnicos
Dimensões e valores caraterísticos
Dimensões
| Referência | Dimensões do conector | Valores caraterísticos - Madeira/madeira - Pregagem parcial | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Dimensões e valores caraterísticos[mm] | Furos[mm] | Valores característicos - Madeira classe C24[kN] | |||||||||||
| A[mm] | B[mm] | C[mm] | E[mm] | E₁[mm] | Esp.[mm] | N. ° | Perfurações[mm] | Fixacões | R₁,ₖ | R₂,ₖ | |||
| CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | ||||||||||
| PSD180/30/1.5 | 30 | 180 | 30 | 120 | 120 | 1.5 | 22 | Ø5 | 12 | 9 | 9 | 3.9 | 4.9 |
| PSG180/30/1.5 | 30 | 180 | 30 | 120 | 120 | 1.5 | 22 | Ø5 | 12 | 9 | 9 | 3.9 | 4.9 |
| PSD200/30/1.5 | 30 | 200 | 30 | 140 | 140 | 1.5 | 26 | Ø5 | 14 | 9 | 9 | 4.4 | 5.6 |
| PSG200/30/1.5 | 30 | 200 | 30 | 140 | 140 | 1.5 | 26 | Ø5 | 14 | 9 | 9 | 4.4 | 5.6 |
| PSD200/30/2 | 30 | 200 | 30 | 140 | 140 | 2 | 26 | Ø5 | 14 | 11.9 | 11.9 | 4.4 | 6.1 |
| PSG200/30/2 | 30 | 200 | 30 | 140 | 140 | 2 | 26 | Ø5 | 14 | 11.9 | 11.9 | 4.4 | 6.1 |
| PSD200/45/2 | 45 | 200 | 45 | 140 | 140 | 2 | 39 | Ø5 | 20 | 18.1 | 18.1 | 6.2 | 8.6 |
| PSG200/45/2 | 45 | 200 | 45 | 140 | 140 | 2 | 39 | Ø5 | 20 | 18.1 | 18.1 | 6.2 | 8.6 |
| PSD220/45/2 | 45 | 220 | 45 | 160 | 160 | 2 | 45 | Ø5 | 24 | 18.1 | 18.1 | 7.6 | 9.4 |
| PSG220/45/2 | 45 | 220 | 45 | 160 | 160 | 2 | 45 | Ø5 | 24 | 18.1 | 18.1 | 7.6 | 9.4 |
NB: Para a carga ascendente de uma única ancoragem, dividir o valor na tabela por 2.
(*) F1 carga ascendente por par de ancoragens.
(*) F2 carga lateral por par de ancoragens.

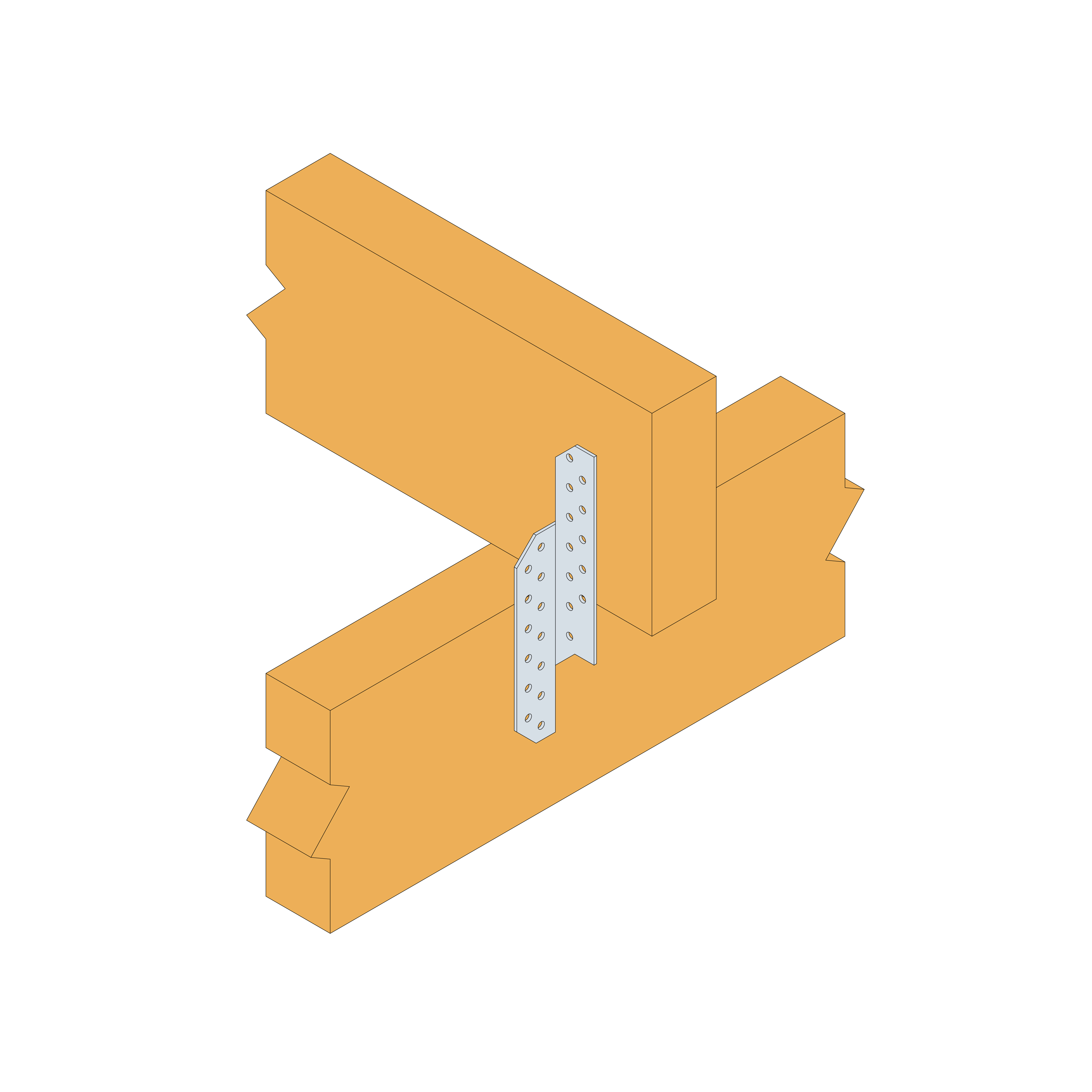

Instalação
Instalação
Fixação de pés de traves
Fixação de pés de traves com plataforma
Posicionamento dos pés de traves em quincôncio
