Conectores
Esquadros
ABMI

Garra de suporte para isolamento térmico

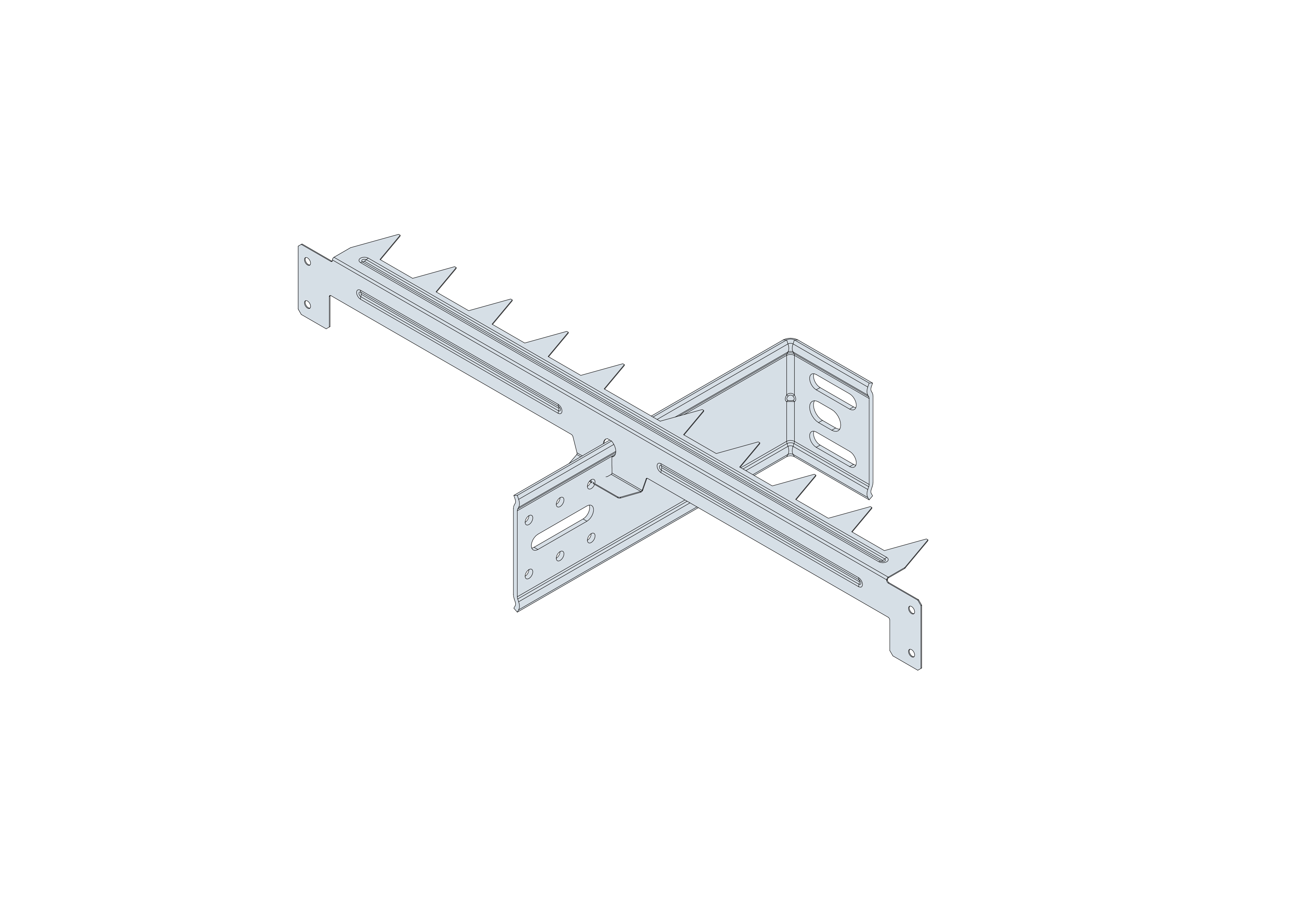

A garra de suporte ABMI fixa-se em todos os esquadros da gama de paramentos EBC. A referida gama permite encostar o isolante térmico ao seu suporte no quadro de isolamento exterior.

Ficha de Dados Técnicos
Classe de serviço 2
Classe de serviço 2
Interior
Interior
EPD
EPD
Aço galvanizado Z275
Aço galvanizado Z275

Detalhes do produto

Imagens


Características

Matéria

  • Aço galvanizado S250GD + Z275 em conformidade com a norma NF EN 10346,
  • Espessura : 0,5 mm.

Vantagens

  • Conceção perfeitamente adaptada à do esquadro EBC: a forma da sua abertura permite-lhe fixar-se nos reforços do esquadro que servem, eles próprios, de guia à garra para encostar o isolante ao suporte,
  • Deforma-se no esquadro de paramento de modo a impedir o recuo deste após a aplicação,
  • Pode ser cortado em dois com a ajuda de uma máquina de corte : deste modo, obtêm-se 2 semi-pentes para fixação nas traves graças às duas aletas. Estes permitem manter a secunda camada de isolamento entre traves.

Aplicação

Áreas de utilização

  • Aplicação de isolantes térmicos flexíveis no âmbito de um ITE.

Suporte

  • Elemento principal : pies de cerchas en armazones de madera, uniones montante-larguero de revestimientos, ...
  • Elemento secundario : madera maciza, madera compuesta, armaduras triangulares o materiales perfilados.

Dados técnicos

Dimensões e valores caraterísticos

Dimensões

Dimensões e valores caraterísticos
Dimensões e valores caraterísticos
Dimensões e valores caraterísticos
ReferênciaDimensões do conector
Dimensões e valores caraterísticos[mm]Outro
A[mm]B[mm]Esp.[mm]Peso[kg]
ABMI404000.50.08

Instalação

Instalação

Instalação

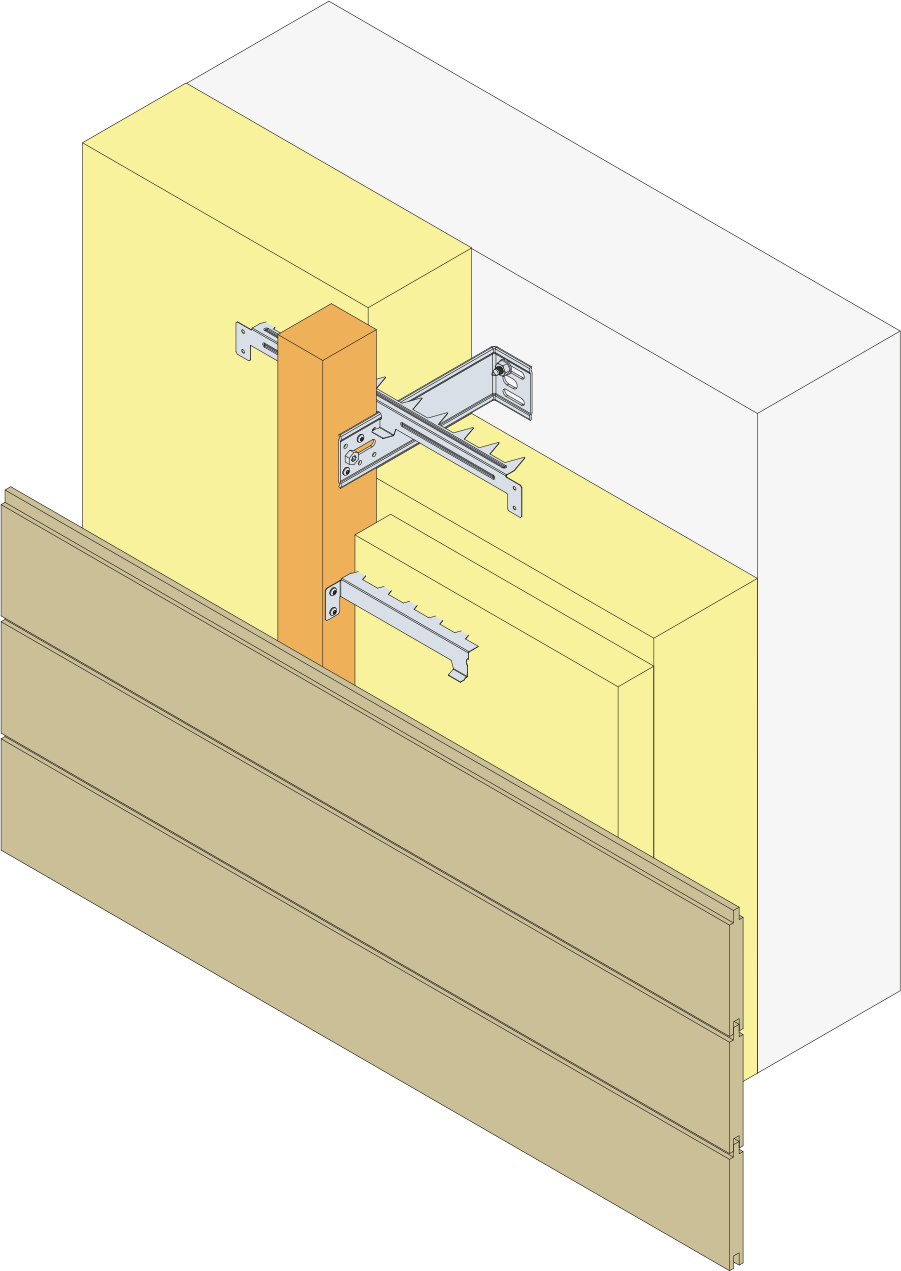

A garra ABMI permite fixar o isolante ao suporte no quadro de um Isolamento térmico exterior (ITE). É necessária uma garra ABMI por cada esquadro de paramento EBC.

Etapas para a fixação do isolante :

  •     Etapa 1 : fixar os esquadros no suporte,
  •     Etapa 2 : voltar a colocar o isolante nos esquadros,
  •     Etapa 3 : fixar o isolante com as garras ABMI fixadas aos esquadros EBC.

É necessário contar uma garra por esquadro para uma boa fixação do isolante. Pode ser cortada para obter dois pentes a fixar nas traves graças às duas aletas que permitirão manter a segunda camada de isolamento entre traves.

Fixar os esquadros no suporte
Fixar o isolante com as garras ABMI fixadas aos esquadros ABC

Certification

Declarações ambientais de produto (DAP)

epd-certificate-sst-connectors
