AB45C

Esquadro de ângulo de saída ITE

O esquadro AB45C é utilizado na realização de isolamento exterior em fachadas. Este mantém a trave de ângulo, em caso de ângulo de saída entre as paredes.

Classe de serviço 2
Interior
Aço galvanizado Z275

Detalhes do produto

Imagens

Características

Matéria

  • Aço galvanizado S250GD + Z275 em conformidade com a norma NF EN 10346.

Vantagens

  • Esquadro submetido a ensaios em conformidade com o procedimento de ensaios definido no Caderno Técnico do CSTB 3316,
  • Permite libertar a trave de margem.

Aplicação

Suporte

  • Suporte : betão, alvenaria, ...
  • Elemento suportado : madeira maciça, ...

Áreas de utilização

O esquadro AB45C permite fixar a trave de ângulo, no caso de um ângulo de saída. Esta trave de ângulo pertence à esquadria secundária da estrutura. Esta esquadria serve de suporte ao revestimento exterior de tipo de paramento.

Dados técnicos

Dimensões

Dimensões e valores característicos

Referência Dimensões e valores caraterísticos [mm] Perfurações Ala B
A B C t Ø6 Ø6.0x84 Ø5 Ø8,5x40
AB45C 155 108 70 2.5 11 1 6 3

AB45CMIN = ABC160 (espessura de isolamento de 120 mm por detrás da trave)
AB45CMAX = ABC250 (espessura de isolamento de 180 mm por detrás da trave)

Valores caraterísticos - Montagem com 1 esquadro

Referência Valores caraterísticos - Madeira/betão - Montagem com 1 esquadro
Fixacões Valores caraterísticos - Montagem com 1 esquadro [kN]
Aba B – Parte superior Aba A Aba B – Padrão R1.k R2.k
Qdad Tipo Qdad Tipo Qdad Tipo Qdad Tipo Deslizamento de 1 mm Deslizamento de 3 mm
AB45CMIN 1 Ø8 1 Ø6 2 CSA Ø5x40 1 LAG Ø8,0x50 0.14 0.24 1.04
AB45CMAX 1 Ø8 1 Ø6 2 CSA Ø5x40 1 LAG Ø8,0x50 0.05 0.17 1.04

Instalação

Instalação

Fixações

  • Trave de ângulo em madeira : 1 tira-fundo LAGØ8x50 + 2 parafusos antirrotação CSAØ5,0x40,
  •  Elemento de betão : 2 pernos WA M8-68/5.

Instalação

Montagem dos dois esquadros :

  1. O esquadro de ângulo AB45C é utilizado aos pares.
  2. Os dois esquadros montam-se com dois parafusos e duas porcas.
  3. A primeira fixação coloca-se no furo oblongo de Ø6,0x84 para manter e ajustar os dois esquadros.
  4. A segunda fixação é colocada num dos furos de Ø6 mm para bloquear o ajuste do comprimento do conjunto.

Posicionamento e fixação dos esquadros :

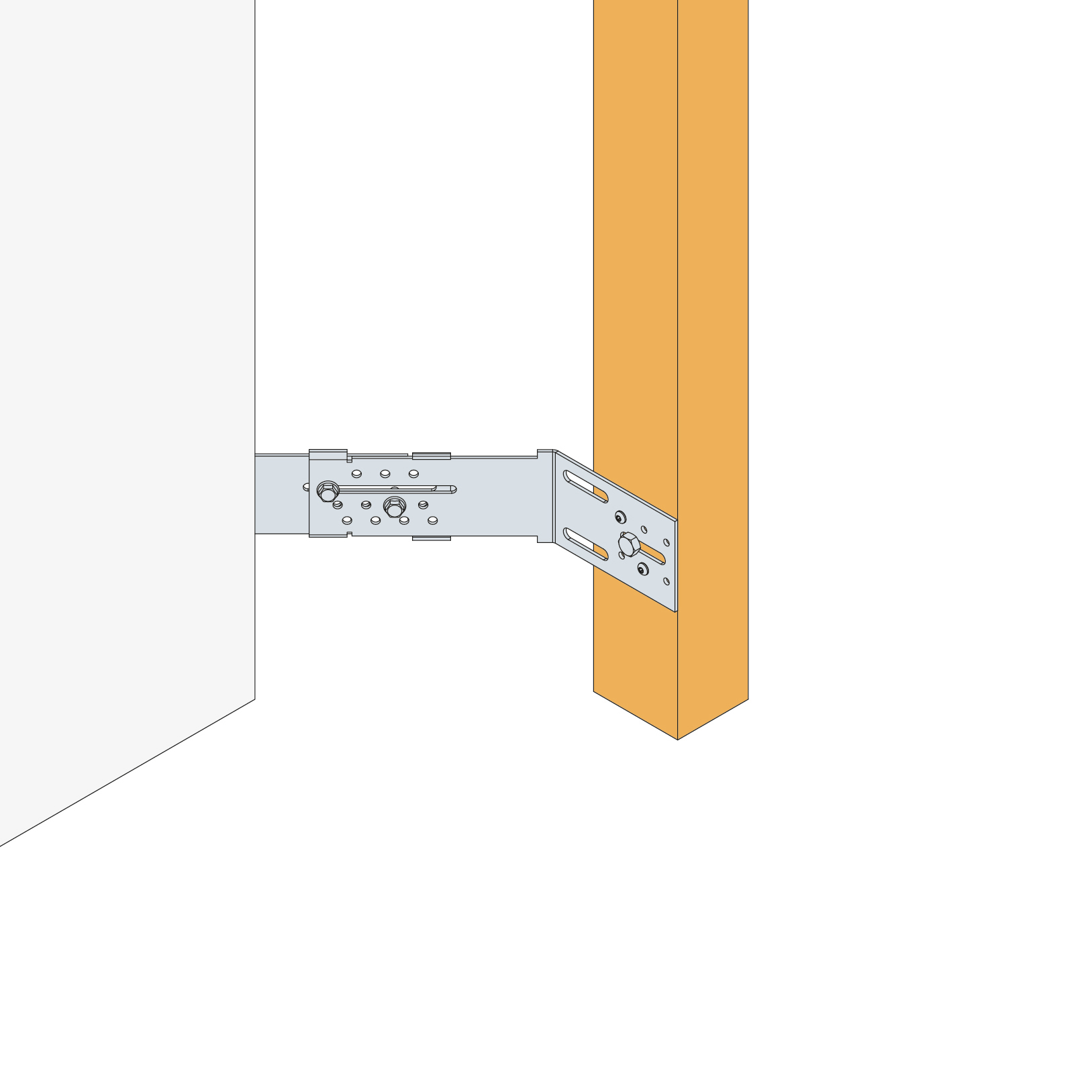

  1. Os esquadros são colocados em quincôncio à altura da trave de ângulo.
  2. O entre-eixo entre dois esquadros AB45C é idêntico aos dos esquadros de paramento ABC, com o máximo de 1 m.
  3. A fixação da trave no esquadro é realizada por um tira-fundos de Ø8 (colocado no furo oblongo de Ø8,5x40 central) e adicionando 2 parafusos de Ø5 que garantam que a trave não se desloca.
  4. Por fim, a fixação do esquadro sobre o suporte de betão é efetuada com duas ancoragens de Ø8 mm colocadas nos furos oblongos (no mais alto e no mais baixo).

Regulação

  • O esquadro de ângulo AB45C é compatível com os esquadros de paramento ABC, desde o ABC160 até ao ABC250. Este pode ser utilizado para um isolamento na traseira da trave, desde 120 a 180 mm,
  • As perfurações de bloqueio oferecem 17 níveis de regulação, o que permite ajustar o esquadro de 4 mm em 4 mm, de acordo com a espessura do isolante.
