ESCRFTZ

Parafuso de cabeça cilíndrica de rosca dupla

O parafuso estrutural Solid-Drive® de cabeça cilíndrica de rosca dupla ESCRFTZ é recomendado para a fixação de isolantes rígidos e semirrígidos sob telhado tipo sarking.

Ficha de Dados Técnicos

Marcação CE

ATE

Classe de serviço 2

Aço eletrozincado amarello

Interior

Solid Wood

Detalhes do produto

Imagens

Características

Materia

Aço eletrogalvanizado amarelo.

Vantagens

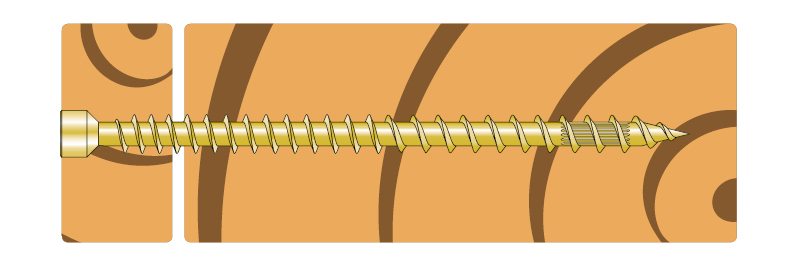

Cabeça cilíndrica: diminui a fratura da madeira e a fixação é aparafusada na madeira,
Rosca dupla: permite obter excelentes valores de arrancamento e valores de compressão e um suporte máximo,
Ponta antirrutura: montagem rápida sem pré-perfuração,
Moldagem Tx,
A pré-perfuração não é necessária,
Utilize o gabarito de aparafusamento GSCREW para colocar o seu parafuso com o ângulo correto.

Aplicação

Suporte

Traves.

Áreas de utilização

Fixação de isolantes rígidos ou semirrígidos: sarking.

Dados técnicos

Dimensões

Dimensões e valores caraterísticos

Referência	Dimensões de fixacões [mm]					Chaves
Referência	d	l	d_h	d₁	l_g	Chaves
ESCRFTZ8.0X120	8	120	10.2	5.2	110	T-40
ESCRFTZ8.0X140		140	10.2	5.2	130	T-40
ESCRFTZ8.0X160		160	10.2	5.2	150	T-40
ESCRFTZ8.0X200		200	10.2	5.2	190	T-40
ESCRFTZ8.0X220		220	10.2	5.2	210	T-40
ESCRFTZ8.0X240		240	10.2	5.2	230	T-40
ESCRFTZ8.0X300		300	10.2	5.2	290	T-40

Propriedades característicos de produto

Referência	Yield Moment – M_y,k [Nm]	Parâmetro de resistência característica ao arrancamento - f_ax,k,90° [N/mm²]	Capacidade de resistência característica em tração - f_tens,k [kN]
ESCRFTZ8.0X120	20.3	13.1	24.1
ESCRFTZ8.0X140	20.3	13.1	24.1
ESCRFTZ8.0X160	20.3	13.1	24.1
ESCRFTZ8.0X200	20.3	13.1	24.1
ESCRFTZ8.0X220	20.3	13.1	24.1
ESCRFTZ8.0X240	20.3	13.1	24.1
ESCRFTZ8.0X300	20.3	13.1	24.1

Instalação

Distâncias mínimas - Parafusos com carga em cisalhamento

Referência	Distâncias mínimas para os parafusos com carga em cisalhamento [mm]
	Ângulo entre o eixo do esforço e o veio = 0°						Ângulo entre o eixo do esforço e o veio = 90°
	a_1.0	a_2.0	a_3.t.0	a_3.c.0	a_4.t.0	a_4.c.0	a_1.90	a_2.90	a_3.t.90	a_3.c.90	a_4.t.90	a_4.c.90
ESCRFTZ8	40	32	80	32	24	24	32	32	80	56	32	24

a₁ e a₂podem ser multiplicados por 0,85 para uma montagem painel/madeira e por 0,7 para uma montagem aço/madeira.

Distâncias mínimas - Parafusos com carga axial

Referência	Distâncias mínimas para os parafusos com carga axial [mm]
Referência	a₁	a₂	a_3.c	a_4.c
ESCRFTZ8	40	40	40	32

Abacus

Resistências características - Madeira / Madeira

Referência	Resistências características - Madeira / Madeira C24
	Axial		Cisalhamento paralelo ao veio em função de t₁ [Rv.0.k] [kN]							Cisalhamento perpendicular ao veio em função de t₁ [Rv.90.k] [kN]
	t₁ [mm]	R_ax.k [kN]	35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]	≥100 [mm]	35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]	≥100 [mm]
ESCRFTZ8.0X120	60	5.24	4.47	4.68	4.68	4.68	4.68	4.68	-	3.63	3.82	4.02	4.09	4.02	3.82	-
ESCRFTZ8.0X140	70	6.29	4.74	4.94	4.94	4.94	4.94	4.94	4.94	3.9	4.09	4.29	4.35	4.35	4.35	4.09
ESCRFTZ8.0X160	80	7.34	5	5.2	5.2	5.2	5.2	5.2	5.2	4.16	4.35	4.55	4.61	4.61	4.61	4.61
ESCRFTZ8.0X200	100	9.43	5.52	5.73	5.73	5.73	5.73	5.73	5.73	4.65	4.87	5.07	5.14	5.14	5.14	5.14
ESCRFTZ8.0X220	110	10.48	5.78	5.99	5.99	5.99	5.99	5.99	5.99	4.65	5.03	5.33	5.4	5.4	5.4	5.4
ESCRFTZ8.0X240	120	11.53	6.05	6.25	6.25	6.25	6.25	6.25	6.25	4.65	5.03	5.43	5.56	5.56	5.56	5.56
ESCRFTZ8.0X300	150	14.67	6.33	6.74	6.74	6.74	6.74	6.74	6.74	4.65	5.03	5.43	5.56	5.56	5.56	5.56

Estas resistências são válidas para:

Uma espessura de madeira sob a cabeça inferior ou igual ao valor t₁ apresentado na coluna adjacente.
Um parafuso cujo eixo se situa entre 45 e 90° em relação ao veio da madeira no caso dos ESCR(XXX) e a 90° em relação ao veio da madeira no caso dos outros parafusos.

Nos parafusos de fixação (rosca parcial), a dimensão t₁ corresponde à espessura máxima para a qual a rosca se encontra integralmente na madeira do lado do prego, o que garante uma fixação ótima na colocação.
As resistências ao cisalhamento são indicadas para várias espessuras de madeira sob a cabeça t₁ e para as seguintes configurações:

Eixo do esforço a 0° do veio das duas madeiras R_v.0°.k
Eixo do esforço a 90° do veio das duas madeiras R_v.90°.k

Estas resistências são válidas para madeira da classe mecânica C24 ou superior.
A hipótese de perfuração para o cálculo das cargas e das distâncias mínimas é validada.
Para todos os parafusos com rosca parcial, as resistências só são apresentadas para as configurações nas quais a rosca não ultrapasse mais de 5 mm no elemento de madeira sob a cabeça, de modo a garantir uma fixação ótima.
A cláusula (2) da secção 8.3.1.2 da EN1995-1-1:204+A2:2014 relativa à profundidade de penetração é ignorada neste cálculo.

Resistências características - Par de parafusos cruzados

Referência	Resistências características - Par de parafusos cruzados
	Elemento de suporte	Elemento suportado			Distância de inserção		Valores característicos (extração/deformação) R_v,k,pair = min(R_w,k,pair ; R_buck,k,pair) [kN]
	b_h min [mm]	h_j min [mm]	1 par	2 pares	m [mm]	m_i [mm]	1 par		2 pares
	b_h min [mm]	h_j min [mm]	b_j min [mm]	b_j min 2 [mm]	m [mm]	m_i [mm]	R_w.k.pair [kN]	R_buck.k.pair [kN]	R_w.k.pair [kN]	R_buck.k.pair [kN]
ESCRFTZ8.0X120	64	128	84	124	68	73	7.41	3.7 + 13.99 /kmod	13.82	6.91 + 26.11 /kmod
ESCRFTZ8.0X140	64	128	84	124	68	73	8.89	4.44 + 13.99 /kmod	16.59	8.29 + 26.11 /kmod
ESCRFTZ8.0X160	67	128	84	124	68	73	10.37	5.18 + 13.99 /kmod	19.35	9.67 + 26.11 /kmod
ESCRFTZ8.0X200	81	154	84	124	75	80	13.33	6.66 + 13.99 /kmod	24.89	12.44 + 26.11 /kmod
ESCRFTZ8.0X220	88	168	84	124	82	87	14.82	7.41 + 13.99 /kmod	27.65	13.82 + 26.11 /kmod
ESCRFTZ8.0X240	95	182	84	124	89	94	16.3	8.15 + 13.99 /kmod	30.42	15.21 + 26.11 /kmod
ESCRFTZ8.0X300	117	225	84	124	111	116	20.74	10.37 + 13.99 /kmod	38.71	19.35 + 26.11 /kmod
