Parafusos
SDS

Parafuso para conexões

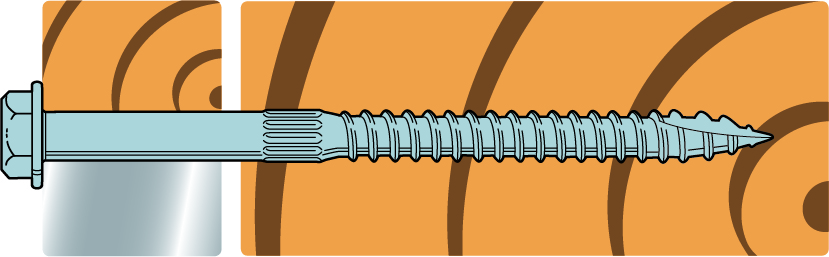

O parafuso SDS Simpson Strong-Drive® é um parafuso estrutural para madeira, ideal para a instalação de diversas conexões, bem como para aplicações madeira sobre madeira. Este pode ser utilizado, nomeadamente, com o esquadro acústico ABAI105.

Ficha de Dados Técnicos
Marcação CE
Marcação CE
EPD
EPD
Exterior
Exterior
Classe de serviço 3
Classe de serviço 3
Revêtement double barrière
Revêtement double barrière
Fastener Designer
Fastener Designer

Detalhes do produto

Imagens


Características

Matéria

  • Aço tratado a quente : revestimento de barreira dupla.

Vantagens

  • Ideal para a aplicação de conexões estruturais Simpson Strong-Tie® sobre madeira e para aplicações madeira sobre madeira,
  • Instalação simplificada graças a um sistema de guiamento,
  • Revestimento de barreira dupla para uma resistência contra a corrosão igual à galvanização a quente,
  • A cabeça exibe o símbolo ≠ "Diferente" e o comprimento do parafuso para uma identificação mais fácil, mesmo após a instalação.

Marcação CE

  • Em conformidade com a norma EN14592 e ITTR-10/0014.

Aplicação

Suporte

  • Elemento de suporte : madeira maciça, aglomerado de madeira, laminada colada,
  • Elemento de suportado : madeira maciça, aglomerado de madeira, laminada colada.

Áreas de utilização

  • Esquadros ABAI sobre madeira CLT,
  • Outros conetores estruturais.

Dados técnicos

Product dimensions for screws

Dimensões

Product dimensions for screws
Product dimensions for screws
ReferênciaDimensões de fixacões[mm]
Dimensões e valores caraterísticos[mm]
d[mm]l[mm]dₕ[mm]d₁[mm]lg[mm]
SDS25412MB6.511412.84.870
SDS25500MB6.512712.84.870
SDS25600MB6.515212.84.883

Product characteristic properties for screws

ReferênciaScrew Parameters
Propriedades Característicos
Momento do escoamento plástico característico – My,ₖ[Nm]Parâmetro de resistência característica ao arrancamento - fₐₓ,ₖ,₉₀°[N/mm²]Parâmetro de resistência característica à transversalidade da cabeça - fₕₑₐd,ₖ[N/mm²]Capacidade de resistência característica em tração - fₜₑₙₛ,ₖ[kN]Resistência característica à torção - fₜₒᵣ,ₖ[Nm]Rácio de torção
SDS25412MB22.213.52719.619.45
SDS25500MB22.213.52719.619.45
SDS25600MB22.213.52719.619.45

Slip modulus

ReferênciaScrew Parameters
Kₛₑᵣ[kN/mm]
Madeira sobre madeira – Rₗₐₜ,ₖAço sobre madeira – Rₗₐₜ,ₖ
SDS25600MB1.83.5

Values of Kser according to EN1995-1-1, table 7.1

Instalação

Instalação

Aparafusamento

  • Cabeça sextavada,
  • Os parafusos SDS instalam-se facilmente com a ajuda de uma aparafusadora de baixa velocidade com uma chave sextavada.

Certification

Declaração de desempenho (DoP)

pt-dop-h10-0014-issue-3.pdf
Ver histórico
pt-dop-h10-0014.pdf
65289487f46b42d8735f583059554bde38726330.pdf

Declarações ambientais de produto (DAP)

epd-certificate-sst-screws
Sem histórico disponível

Produtos relacionados

Biblioteca CAD e BIM

2D

SDS25600MB

3D

SDS25600MB

Pacotes ZIP
