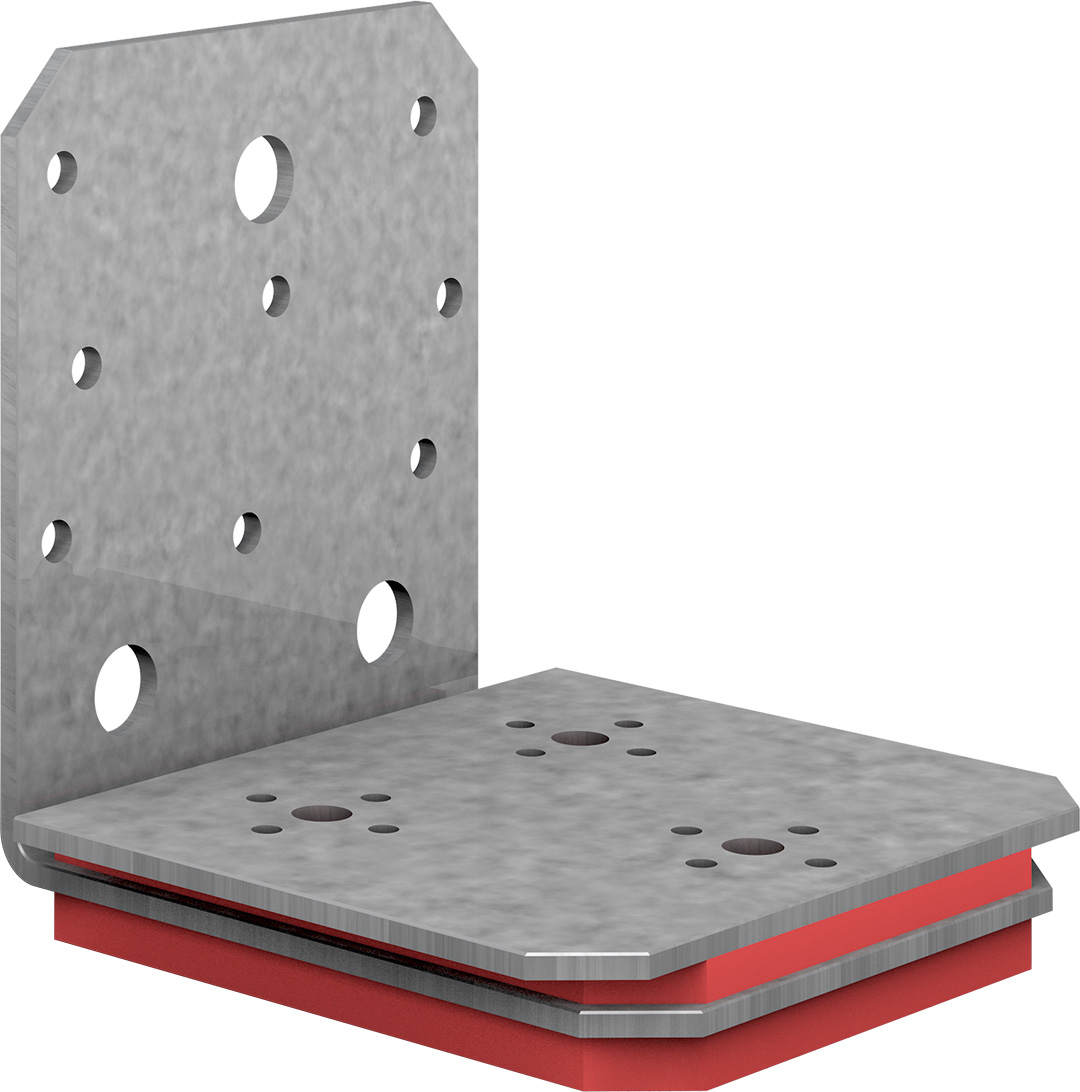

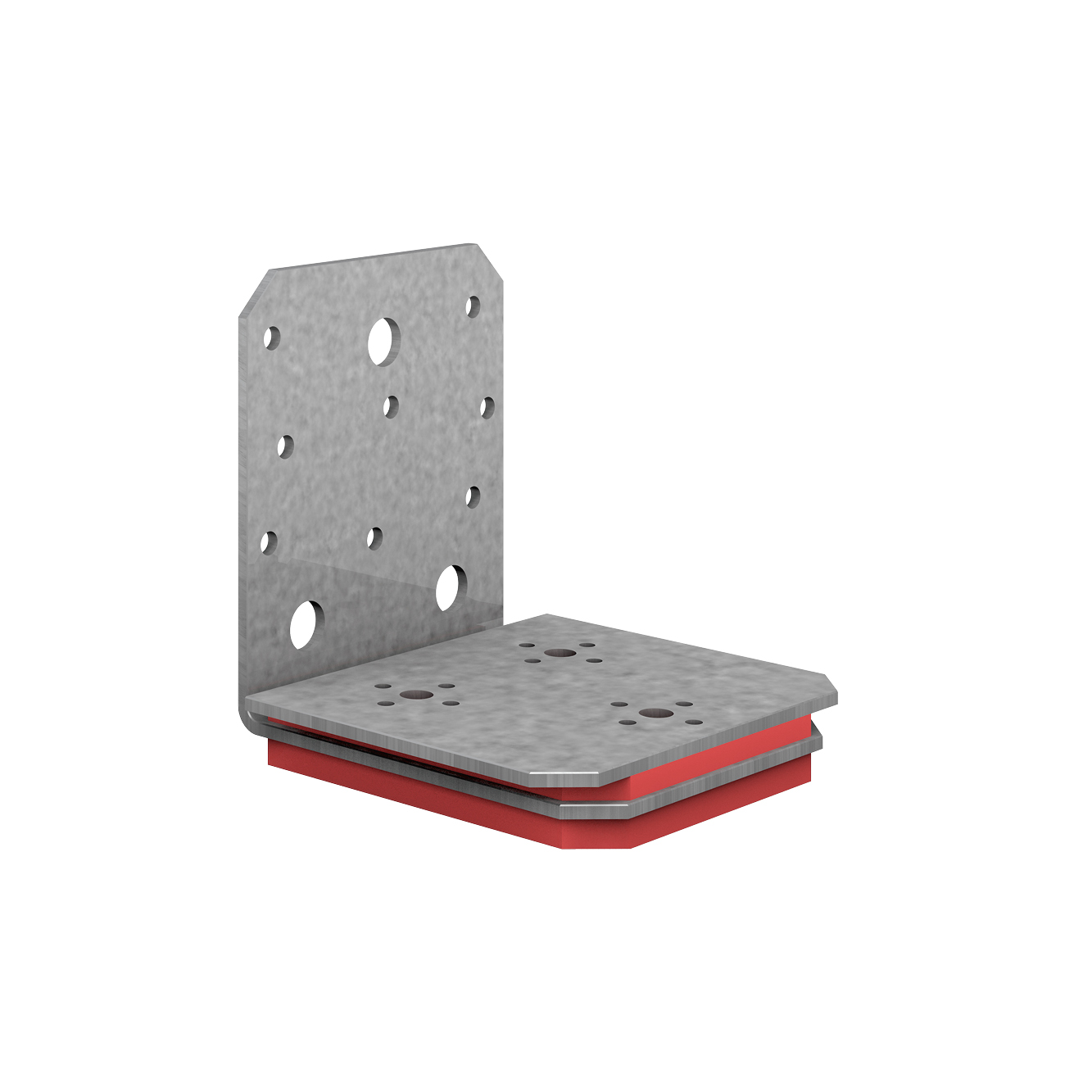

Esquadro acústico

O ABAI é um esquadro inovador, porque associa um esquadro clássico a um material de isolamento acústico. Este permite a ligação entre os elementos da parede e da plataforma em painéis múltiplos (CLT).

Ficha de Dados Técnicos

Marcação CE

ATE

Classe de serviço 2

Interior

EPD

Aço galvanizado Z275

ABAI_SSTBP_homepage_DE_de

Detalhes do produto

Imagens

Fixação do esquadro com os parafusos SDS

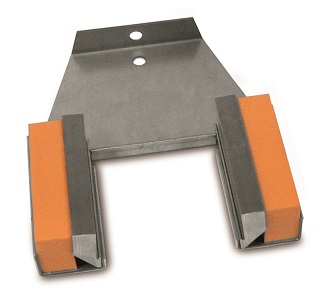

Montagem com a ajuda do gabarito MOABAI

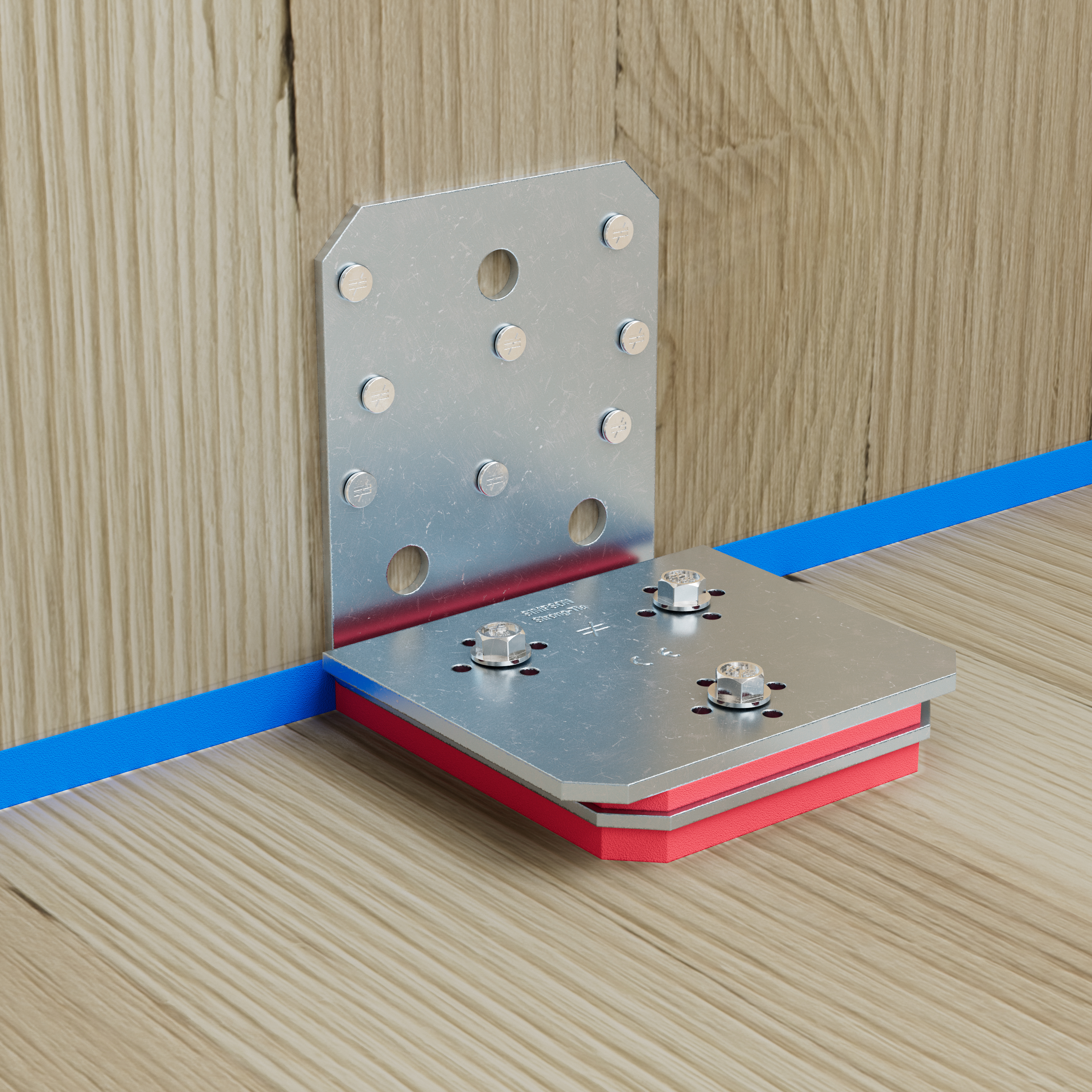

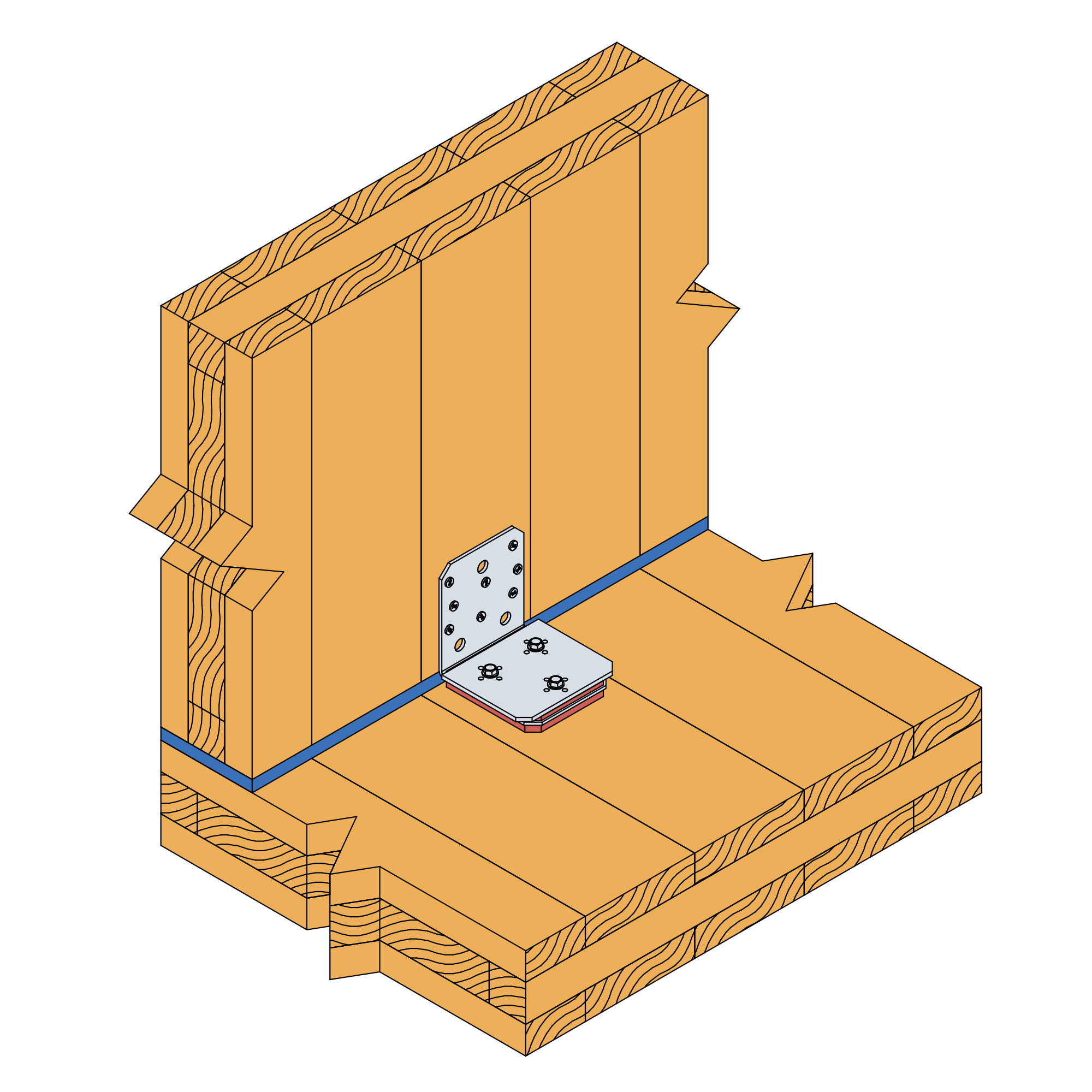

Exemplo de aplicação

Características

Matéria

Aço galvanizado S250GD + Z275 em conformidade com a norma NF EN 10346.

Vantagens

Redução da transferência acústica entre componentes da estrutura,
Solução rápida de implementar,
Melhor impermeabilidade ao ar.

Aplicação

Suporte

Elemento de suporte : madeira maciça, madeira laminada colada, madeira laminada cruzada,
Elemento suportado : madeira maciça, madeira laminada colada, madeira laminada cruzada,

Áreas de utilização

Ligação e isolamento acústico das paredes e das plataformas, principalmente em painéis CLT.

Dados técnicos

Dimensões e valores caraterísticos

Dimensões

Referência	Dimensões do conector
	Outro		Dimensões e valores caraterísticos[mm]						Perfurações[mm]		Ala B[mm]
	Qtd. por caixa	Peso[kg]	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	Esp.[mm]	Redondo		Redondo
	Qtd. por caixa	Peso[kg]	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	Esp.[mm]	Ø5[mm]	Ø11[mm]	Ø7
ABAI105	20.0	0.81	113	103	90	106	18	3	8	3	3

A fixar com os parafusos da referência SDS25600MB.

Desempenhos

Dimensões

Referência	Capacidade da cantoneira
	Valores caraterísticos - Madeira/madeira - Pregagem total
	Fixacões				Valores característicos - Madeira classe C24 - Montagem com 1 esquadro[kN]				Módulo de deslizamento Kₛₑᵣ para a direção da carga[kN/mm]
	Aba A		Aba B		R₁,ₖ	R₂/₃,ₖ	R₄.ₖ	R₅.ₖ	R₁,ₖ	R₂/₃,ₖ	R₄.ₖ	R₅.ₖ
	Qdad	Tipo	Qdad	Tipo	R₁,ₖ	R₂/₃,ₖ	R₄.ₖ	R₅.ₖ	R₁,ₖ	R₂/₃,ₖ	R₄.ₖ	R₅.ₖ
ABAI105	8.0	CNA4,0x60	3.0	SDS25600	2,0/kmod	2,0/kmod	3,3/kmod	2,3/kmod	0.8	0.68	1.16	0.8

Para esforços combinados consultar a fórmula que se segue:

$\sqrt{\left ( \frac {F_{1,d}} {R_{1,d}} \right )^2+ \left ( \frac {F_{2/3,d}}{R_{2/3,d}} \right )^2 + \left ( \frac{F_{4/5,d}}{R_{4/5,d}} \right )^2} \le 1$

Valores caraterísticos simplificados - Madeira/betão - Montagem com 1 esquadro

Dimensões

Referência	Capacidade da cantoneira
	Valores caraterísticos simplificados - Madeira/madeira - Pregagem total
	Fixacões				Valores caraterísticos simplificados - Madeira C24 - Montagem com 2 esquadros[kN]				Módulo de deslizamento kₛₑᵣ para a duração da carga
	Aba A		Aba B		R₁,ₖ*	R₂/₃,ₖ	R₄.ₖ	R₅.ₖ	R₁,ₖ	R₂/₃,ₖ	R₄.ₖ	R₅.ₖ
	Qdad	Tipo	Qdad	Tipo	R₁,ₖ*	R₂/₃,ₖ	R₄.ₖ	R₅.ₖ	R₁,ₖ	R₂/₃,ₖ	R₄.ₖ	R₅.ₖ
ABAI105	8.0	CNA4,0x60	3.0	SDS25600	2.2	2.2	3.7	2.6	0.8	0.68	1.16	0.8

A capacidade caraterística publicada tem por base a duração de carga a curto prazo e a classe de serviço 2, de acordo com o EC5 (EN 1995) – k_mod = 0,9. Para obter outras durações de carga e classe de serviço, consulte a ETA, onde poderá encontrar capacidades mais precisas.

para carga combinada:

$\sum\left(\frac{F_{i,d}} {R_{i,d}}\right)^2\le1$

Instalação

Para uma eficácia total, é essencial a presença de uma faixa sob os painéis de paredes CLT. Gabarito de montagem (ref. MOABAI) disponível para uma melhor instalação do esquadro ABAI. Este evita, de facto, a compressão da faixa presente sob o esquadro.

Fixações recomendadas :
Aba B :
