PFA/PFP

Pé para asnas pequenas

Os pés para asnas pequenas permitem uma ancoragem rápida e precisa das asnas pequenas, varas ou barrotes. O modelo plano é utilizado, principalmente, para suportar esforços horizontais. O modelo dobrado está mais adaptado aos esforços de elevação importantes.
O PFP permite ligar uma vara com o frechal ou com um prumo. Este assegura, assim, a elevação das asnas situadas à direita das empenas.

Marcação CE
Marcação CE
ATE
ATE
Aço galvanizado Z275
Aço galvanizado Z275
Classe de serviço 2
Classe de serviço 2
Interior
Interior

Detalhes do produto

Imagens

Características

Matéria

  • Aço galvanizado S250GD + Z275 em conformidade com a norma NF EN 10346.
  • Espessura: 1 mm.

Vantagens

  • Os furos de pregos são desfasados para evitar que a madeira abra fendas.

Aplicação

Suporte

  • Elemento de suporte: madeira maciça, madeira laminada colada.
  • Elemento suportado: madeira maciça, madeira laminada colada, asnas trianguladas.

Áreas de utilização

  • Pé de asnas pequenas.
  • Pé de varas.
  • Ancoragem de barrotes...

Dados técnicos

Dimensões e valores caraterísticos

Dimensões

ReferênciaDimensões do conector
Dimensões e valores caraterísticos[mm]Furos[mm]Outro
A[mm]B[mm] C[mm]D[mm]E[mm]Esp.[mm]RedondoPeso[kg]
Ø4,8
PFA38388423114291120.07
PFP38388423114291120.07

Characteristic values

Dimensões

ReferênciaValores caraterísticos - Madeira/madeira - Pregagem parcial
Valores característicos - Madeira classe C24[kN]
R2,kR3,k
PFA380.13.8
PFP383.3-

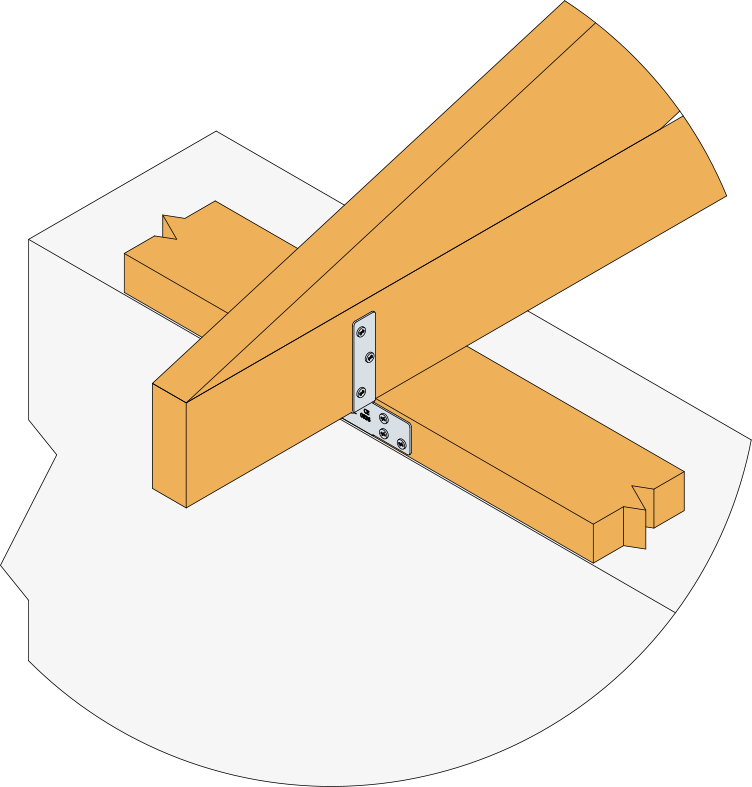

Instalação

Instalação

Fixações

  • Furos para pregos Ø 4,8 mm.

Elemento suportado:

  • Pregos canelados CNA Ø4,0.

Pé de asna pequena em suporte:

  • Pregos canelados CNA Ø4,0.

Certification

Declaração de desempenho (DoP)

Ver histórico

Avaliação técnica europeia (ETA)

Ver histórico
