PPSDTIX

Pés de prumo de alma e placa - Inox A2

Os pés de prumo tipo PPSDT permitem a realização de estruturas discretas e fiáveis. A sua conceção em alma assegura as cargas na elevação. Os modelos em inox são, regra geral, recomendados para ambientes corrosivos mas em condições muito restritivas.

Marcação CE
ATE
Classe de serviço 3
Aço inoxidável A2
Exterior

Detalhes do produto

Imagens

Características

Matéria

  • Aço inoxidável A2 conforme a norma NF EN 10088,
  • Espessura 4 mm.

Vantagens

  • Especialmente concebido para sustentar os esforços de elevação,
  • Grande resistência à corrosão...

Aplicação

Suporte

  • Elemento de suporte : madeira, betão, aço
  • Elemento suportado : madeira maciça, aglomerado de madeira, laminada colada (prumo 200 x 200 máx.)

Áreas de utilização

  • Alpendre,
  • Pérgula,
  • Varanda,
  • Terraço,
  • Consola...

Dados técnicos

Dimensões

Dimensões e valores caraterísticos

Referência Dimensões e valores caraterísticos [mm] Furos Perfurações
A B C D E F H t Ø13 Ø17 Ø12 Ø14
PPSDT170IX6060114100100566042-4-
PPSDT230IX44801761301305880421-4

Valores Caraterísticos

Referência Valores caraterísticos - Madeira/betão
Fixacões Valores característicos - Madeira C24 [kN]
Sobre prumo Sobre betão R1.k R2.k R3.k R4.k
Qdad Tipo Qdad Tipo
PPSDT170IX2STD124Ø10*23,3/kmod^0,516.3min(21,3;14,1/kmod)0,98/kmod
PPSDT230IX2STD124Ø12*48,1/kmod^0,523158,4/kmod^0,5

* Consulte a gama de ancoragem Simpson Strong-Tie para identificar um ancoragem adequado. As soluções gerais de ancoragem, de escolher em função do tipo de betão, das distâncias caraterísticas e no bordo e entre ancoragens.

Valores Característicos simplificadas

Referência Valores caraterísticos simplificados - Madeira/betão
Fixacões Valores característicos simplificadas - Madeira C24 [kN]
Sobre prumo Sobre betão R1.k* R2.k R3.k* R4.k*
Qdad Tipo Qdad Tipo
PPSDT170IX2STD124Ø10**2616.320.11.4
PPSDT230IX2STD124Ø12**53.823159.4

* Consulte a gama de ancoragem Simpson Strong-Tie para identificar um ancoragem adequado. As soluções gerais de ancoragem, de escolher em função do tipo de betão, das distâncias caraterísticas e no bordo e entre ancoragens.

** Ver a gama de ancoragem Simpson Strong-Tie para encontrar o produto apropriado. As soluções de ancoragem típicas e dependem do tipo de betão, entre-eixo e das distâncias nos bordos.

Instalação

Instalação

Fixações

Em madeira:

  • Fusos STDS12 ou STDS16
  • Parafusos em inox Ø12 mm ou 16 mm, conforme os furos

Em betão :

  • Cavilha mecânica : perno FM-753M12x100/10 A4,
  • Ancoragem química : resina AT-HP + Haste roscada LMAS M12-150/35

Em aço :

  • Parafusos em inox Ø12

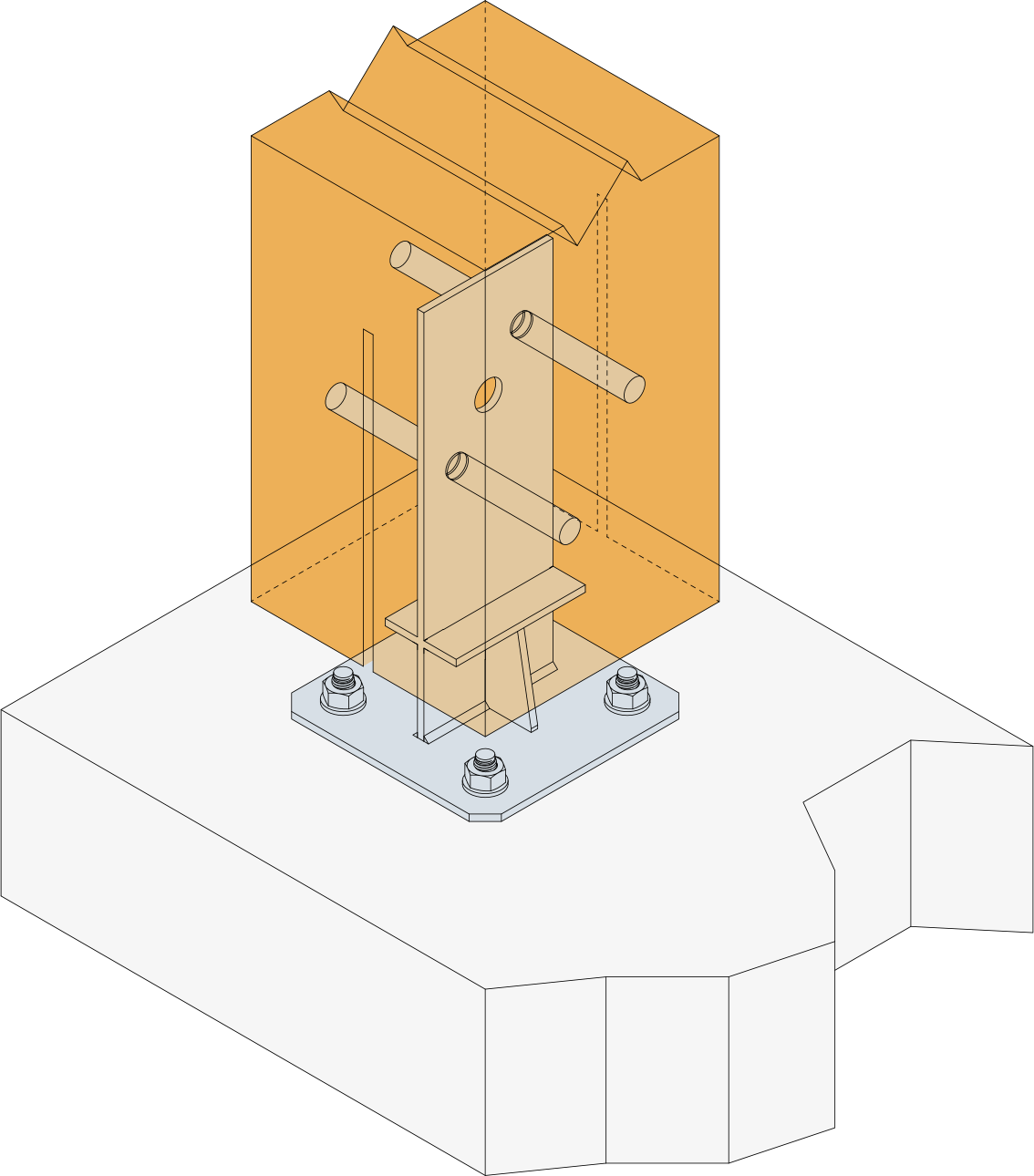

Instalação

Parte alta :

  1. Realizar um entalhe vertical em alma do prumo (largura em função da espessura de alma)
  2. Identificar a posição dos cavilhões (ou parafusos) nos bordos do prumo
  3. Perfurar transversalmente o prumo para inserir os cavilhões (diâmetro do furo em função do diâmetro do cavilhão)
  4. Posicionar o pé de prumo em alma e inserir os cavilhões

Parte de baixo :

  1. Posicionar o prumo verticalmente na estrutura
  2. Identificar a posição das ancoragens ao solo no elemento
  3. Perfurar o elemento verticalmente com o diâmetro e profundidade determinados pelas fixações escolhidas
  4. Fixar a placa inferior ao solo com a ajuda das cavilhas de ancoragem escolhidas

Certification

Declarações de desempenho (DoP)

Homologações técnicas europeia (ETA)

Biblioteca CAD e BIM

3D

PPSDT170IX

PPSDT230IX
