Broca para conexões de alma interior - Inox A4
As brocas são essenciais para a capacidade de carga das conexões estruturais Simpson Strong-Tie. As brocas complementam os estribos de alma interior em aço inoxidável. Permitem, igualmente, garantir a fixação dos pés de prumo de alma interior.

Marcação CE

Classe de serviço 3

Aço inoxidável

Severo
Detalhes do produto
Imagens
Características
Matéria
- Aço inoxidável A4 conforme a norma NF EN 10088.
Vantagens
- Extremidade chanfrada para uma penetração simples na madeira,
- Acabamento eletrozincado próximo do acabamento natural da madeira.
Aplicação
Suporte
- Estribos de alma interna,
- Pés de prumo estruturais.
Áreas de utilização
- Fixação de conexões de alma.
Dados técnicos
Dimensões e valores caraterísticos
| Referência | Other dimensions data | |||
|---|---|---|---|---|
| Dimensões e valores caraterísticos[mm] | Produtos compatíveis | Peso[kg] | ||
| d | Comprimento [L] | |||
| STD10X60S | 10 | 60 | CBHS | 0.038 |
| STD10X80S | 10 | 80 | CBHS | 0.05 |
| STD10X100S | 10 | 100 | CBHS | 0.063 |
| STD12X60S | 12 | 60 | PPS170IX, PPSDT230IX | 0.054 |
| STD12X100S | 12 | 100 | PPS170IX, PPSDT230IX | 0.09 |
| STD12X140S | 12 | 140 | PPS170IX, PPSDT230IX | 0.13 |
| STD12X200S | 12 | 200 | PPS170IX, PPSDT230IX | 0.18 |
Propriedades característicos de produto
| Referência | Dowels and bolts capacity |
|---|---|
| Propriedades característicos de produto | |
| Momento do escoamento plástico característico – My,ₖ[Nm] | |
| STD10X60S | 59.7 |
| STD10X80S | 59.7 |
| STD10X100S | 59.7 |
| STD12X60S | 95.9 |
| STD12X100S | 95.9 |
| STD12X140S | 95.9 |
| STD12X200S | 95.9 |

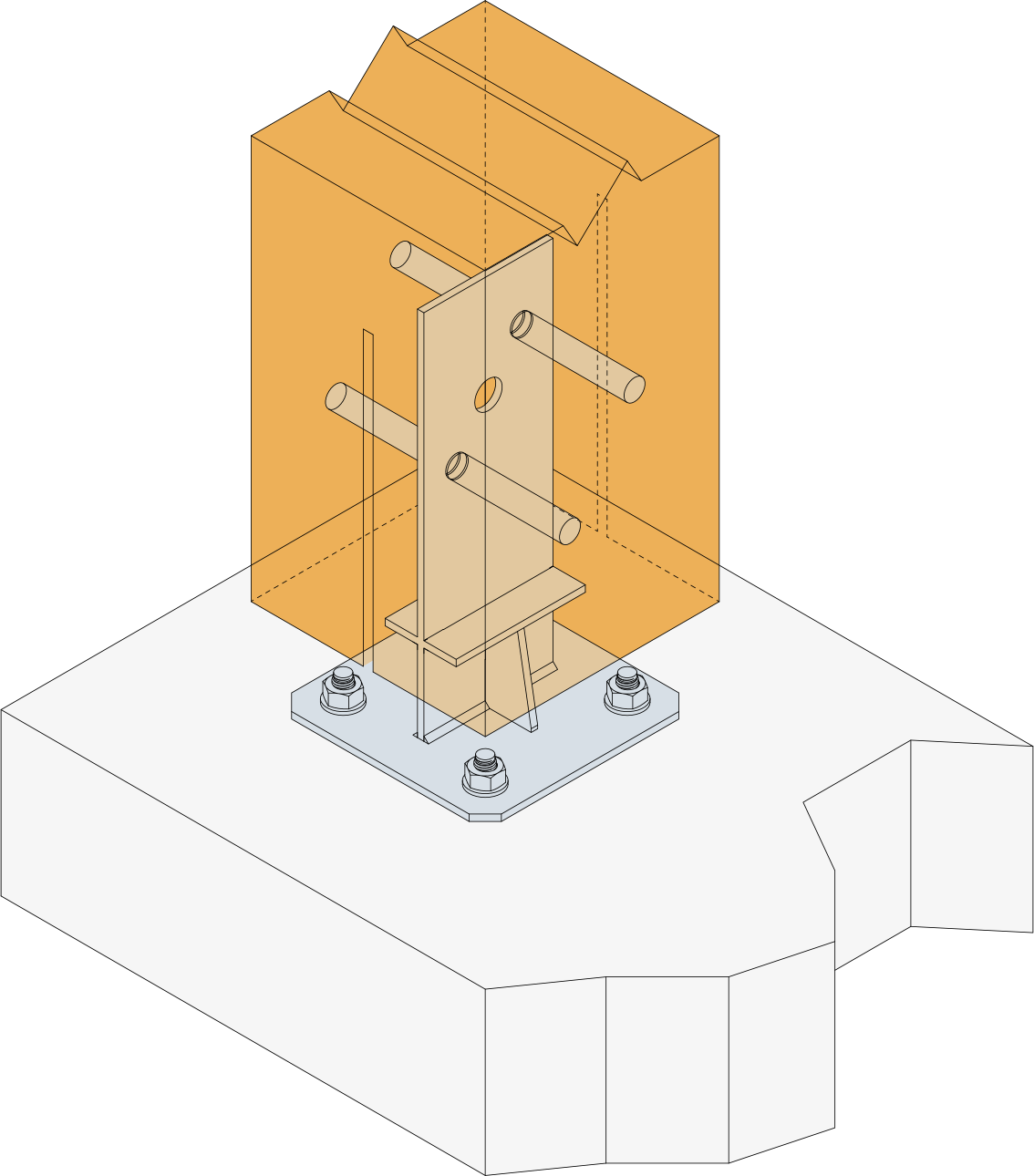

Instalação
Instalação
Instalação
- O furo prévio é realizado com um diâmetro igual ou inferior ao diâmetro nominal da broca,
- Os chanfros facilitam a inserção dos elementos na madeira,
- As brocas participam na capacidade de carga das nossas conexões. As recomendações de instalação indicadas nas ATE que se seguem devem ser cumpridas: ATE-07/0125 (Estribos de alma interior) e ATE-07/02850 (Pés de prumos).
