Conectores

PPJBT

Pés de prumo quadrados de jardim sobre placa

Os PPJ são recomendados para a realização de pequenas obras, como vedações de jardim. Muito fáceis de desmontar, são particularmente adequados para estruturas temporárias. O PPJBT destina-se a ser aparafusado.

Ficha de Dados Técnicos

Classe de serviço 3

EPD

Exterior

Aço galvanizado

Detalhes do produto

Imagens

Características

Matéria

Aço DD11 conforme a norma NF EN 10111,
Acabamento galvanizado a quente conforme a norma NF EN ISO 1461,
Espessura corpo : 2 a 3 mm consoante os modelos,
Espessura placa : 2,5 a 3 mm consoante os modelos.

Vantagens

Placa com 2,5 mm de espessura reforçada, assegurando uma maior resistência à deformação nos PP JBT,
Placa com ângulos cortados para maior segurança.

Aplicação

Suporte

Elemento de suporte : madeira maciça, laminada colada, aglomerado de madeira,
Elemento suportado : madeira maciça, laminada colada, aglomerado de madeira.

Áreas de utilização

Fixação de vedações,
Fixação de estruturas leves para jardim,
Fixação de obras temporárias.

Dados técnicos

Dimensões e valores caraterísticos

Dimensões

Referência	Dimensões do conector
	Dimensões e valores caraterísticos[mm]							Furos		Outro
	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	Esp.[mm]	t₂[mm]	Parte alta	Placa	Peso[kg]
	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	Esp.[mm]	t₂[mm]	∅	Ø12	Peso[kg]
PPJBT70	71	150	71	150	150	2	2.5	4	4	1.2
PPJBT90	91	150	91	150	150	2	2.5	4	4	1.5
PPJBT100	102	150	102	200	200	2.5	2.5	4	4	2.4
PPJBT120	122	150	122	200	200	2.5	2.5	4	4	2.6
PPJBT140	142	150	142	200	200	2.5	2.5	4	4	3
PPJBT160	162	200	162	260	260	2.5	2.5	4	4	4
PPJBT200	202	200	202	260	260	2.5	2.5	4	4	4.7

Instalação

Fixações

Prumo :

Parafusos Ø10
Tira-fundos Ø10 mm.
SSH Ø10 mm

Placa :

Cavilha mecânica : perno WA M10-78/5 ou FM-753 CRACK 3DG M10x90/10
Ancoragem química : resina AT-HP + Haste roscada LMAS M10-120/25.

Atenção

A gama de jardim não foi concebida para aplicações estruturais sujeitas a forças importantes (vento, ...). As estruturas devem, também, ser corretamente concebidas e instaladas no jardim de modo a assegurar a capacidade de carga lateral do vento (travação, ...).

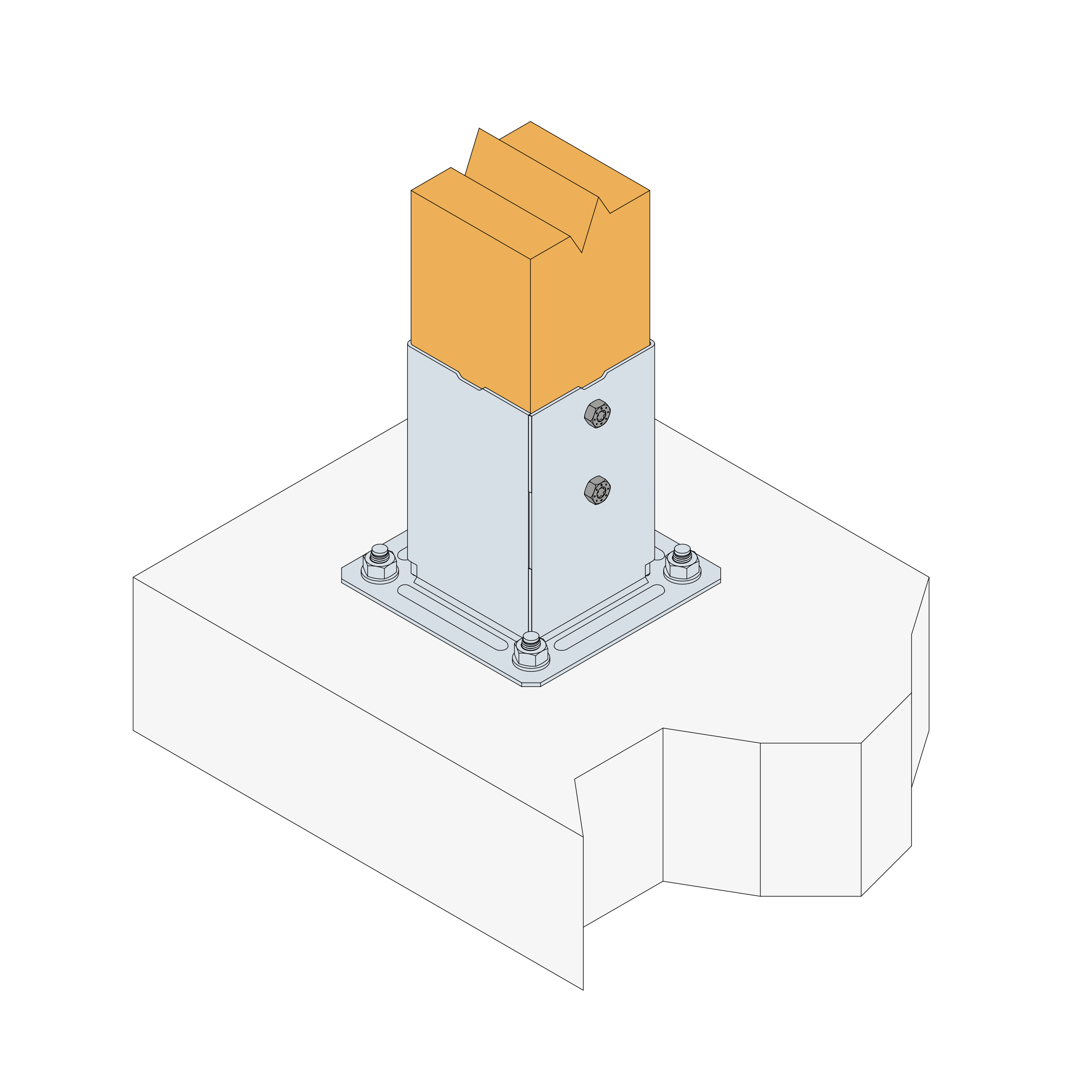

Instalação

Parte inferior :

Posicionar o pé de prumo na estrutura.
Identificar a posição das ancoragens ao solo no elemento.
Perfurar verticalmente o elemento com o diâmetro e a profundidade recomendados para as fixações escolhidas.
Fixar a placa ao solo com a ajuda das cavilhas de ancoragem escolhidas.

Parte superior :

Colocar o prumo no pé de prumo.
Fixar o prumo ao pé de prumo.
