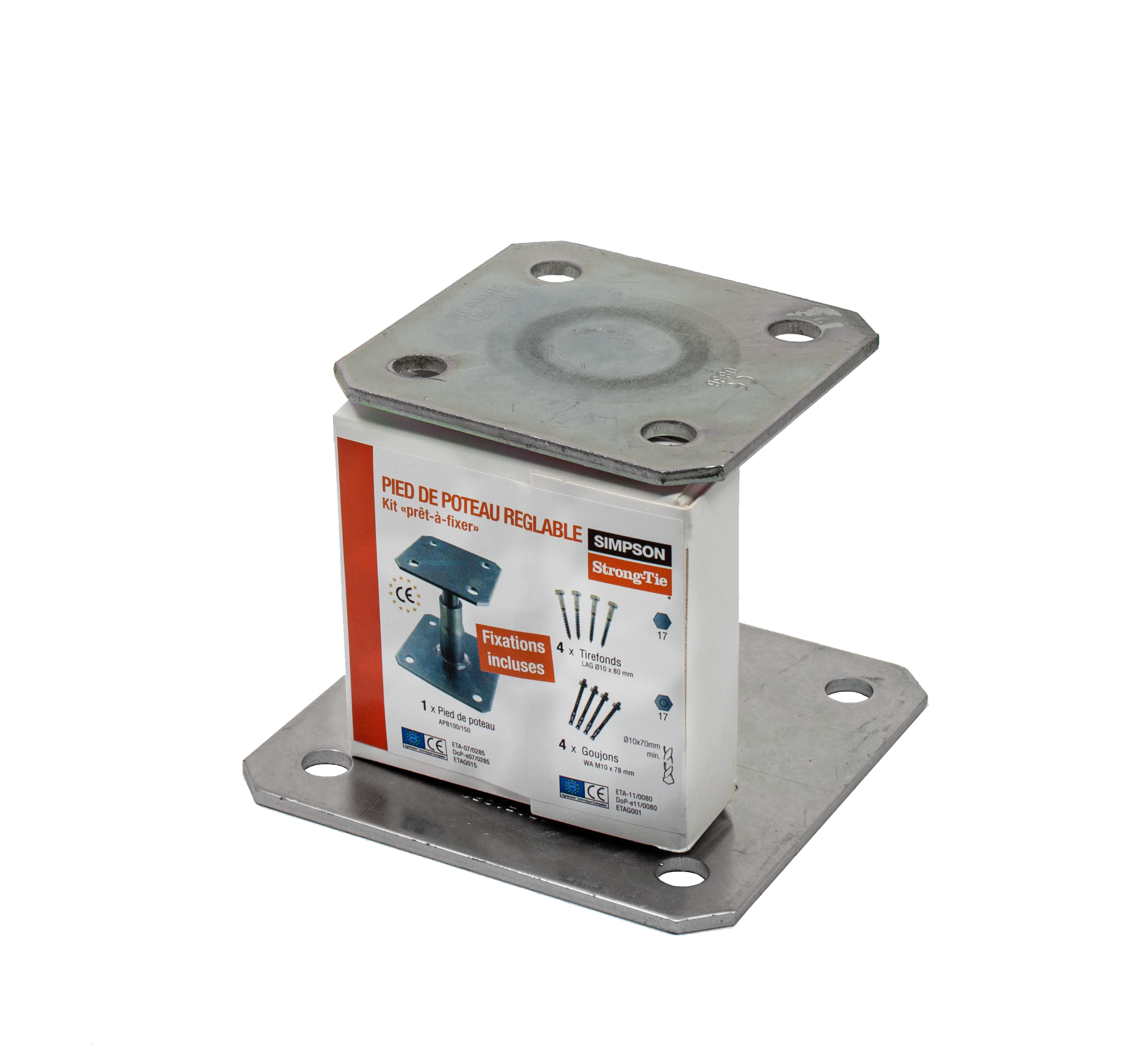

KIT FIX APB

Pés de prumo reguláveis "pronto a fixar"

Estes pés de prumo são reguláveis em altura. Simples e rápidos de instalar, estes podem ser regulados em obra.

Classe de serviço 2

Detalhes do produto

Imagens

Características

Matéria

  • Aço S235 JR conforme a norma NF EN 10025,
  • Espessura : 4 mm.

Vantagens

  • Fornecido com os acessórios de fixação,
  • Não necessita de qualquer maquinaria,
  • Reguláveis na obra.

Aplicação

Suporte

  • Elemento de suporte : madeira maciça, laminada colada, betão,
  • Elemento suportado : madeira maciça, aglomerado de madeira, laminada colada.

Áreas de utilização

  • Alpendres,
  • Pérgulas, terraço,
  • Varandas.

Dados técnicos

Dimensões

Dimensões e valores caraterísticos

Referência Dimensões e valores caraterísticos [mm] Furos Perfurações platine Conteúdo do kit
A B D E F G t Ø12 [mm] Ø12 [mm]
KIT FIX APB100100100130130100-150204441 APB100/150 - 4 WA M10-78/5 - 4 LAG10080

Valores Caraterísticos

Referência Valores caraterísticos - Madeira/betão
Fixacões Valores característicos - Madeira C24 [kN]
Sobre prumo Sobre betão R1.k
Qdad Tipo Qdad Tipo
KIT FIX APB1004Ø104Ø10*58/kmod^0,5

*Consulte a gama de ancoragem Simpson Strong-Tie para identificar um ancoragem adequado. As soluções gerais de ancoragem são, de escolher em função do tipo de betão, das distâncias caraterísticas e no bordo e entre ancoragens.

Valores Característicos simplificadas

Referência Valores caraterísticos simplificados - Madeira/betão
Fixacões Valores característicos simplificadas - Madeira C24 [kN]
Sobre prumo Sobre betão R1.k*
Qdad Tipo Qdad Tipo
KIT FIX APB1004Ø104Ø10**69.3

** Consulte a gama de ancoragem Simpson Strong-Tie para identificar um ancoragem adequado. As soluções gerais de ancoragem, de escolher em função do tipo de betão, das distâncias caraterísticas e no bordo e entre ancoragens.

Instalação

Instalação

Fixações

Este kit inclui :

  • 1 pés de prumo APB100/150 em aço eletrogalvanizado,
  • 4 perno WA M10-78/5 em aço eletrogalvanizado,
  • 4 tira-fundos LAG 10-50 em aço zincado branco.

Instalação

Parte alta :

  1. Colocar a placa superior do pé de prumo sob o prumo.
  2. Fixar esta placa ao prumo com a ajuda do tira-fundos LAG (necessária pré-perfuração).

Parte de baixo :

  1. Posicionar o prumo verticalmente na estrutura.
  2. Identificar a posição das ancoragens ao solo no elemento.
  3. Perfurar o elemento verticalmente com o diâmetro e profundidade determinados pelas fixações escolhidas.
  4. Fixar a placa inferior ao solo com a ajuda das cavilhas de ancoragem escolhidas.

ATENÇÃO : para a instalação deste pé de prumo, a secção de madeira máxima recomendada é de 200 x 200 mm.
