NP

Placas perfuradas

A placa perfurada NP-Z é utilizada numa variedade de aplicações, incluindo uniões de poste-vigas. É adequado para uso exterior.

Ficha de Dados Técnicos
Marcação CE
Marcação CE
Aço galvanizado Z275
Aço galvanizado Z275
Interior
Interior
Classe de serviço 2
Classe de serviço 2
EPD
EPD

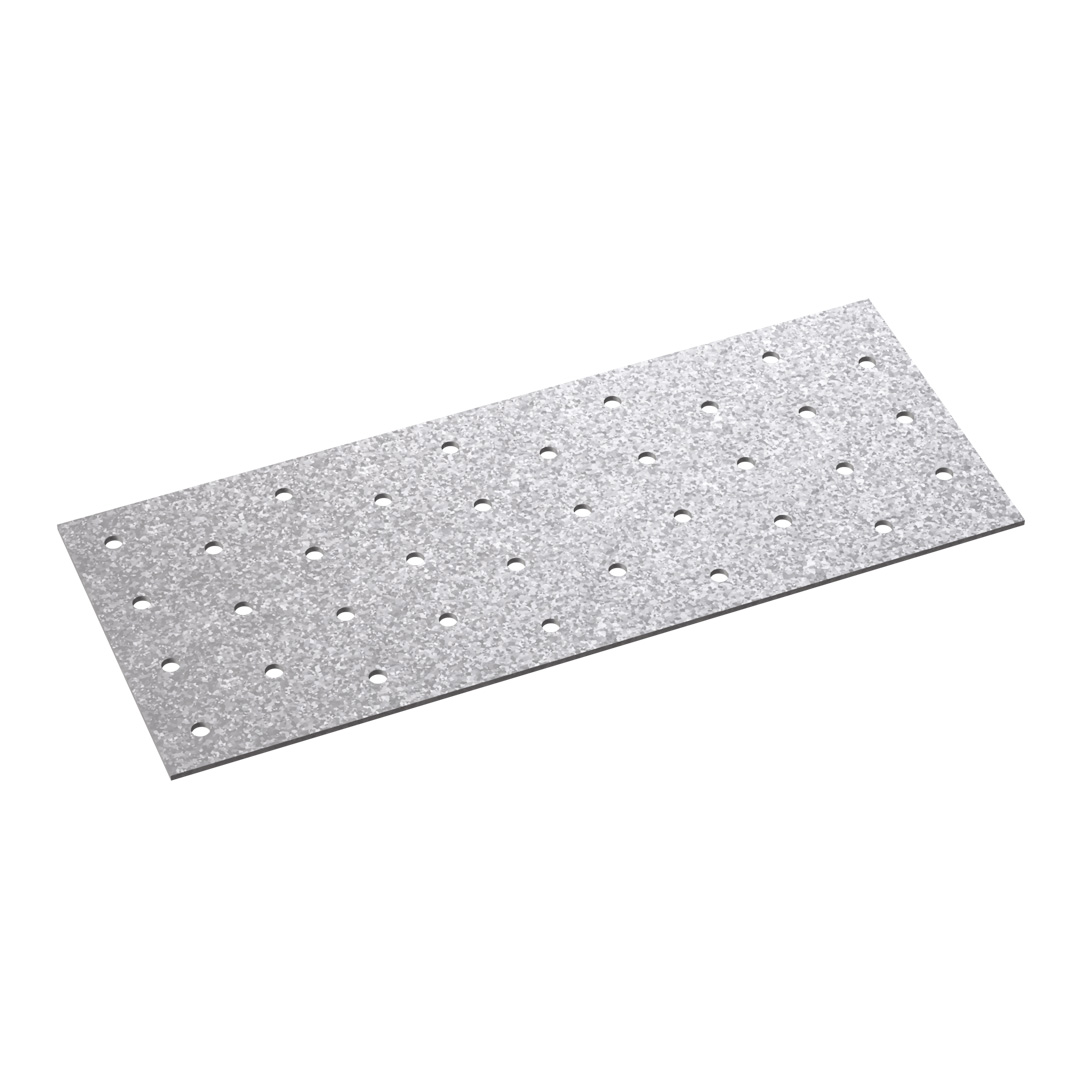

NP main image

Detalhes do produto

Imagens

NP hulplade 1.jpg

Características

Matéria

  • Aço galvanizado S250GD + ZPro,
  • O revestimento ZPro corresponde a uma espessura de zinco de aproximadamente 55 µm,
  • Espessura 2 mm.

Vantagens

  • Grande versatilidade de aplicações...

Aplicação

Suporte

  • Portador : madeira maciça, madeira composta, madeira laminada colada...
  • Suportado : madeira maciça, madeira composta, madeira laminada colada, treliças trianguladas, perfis....

Áreas de uso

  • Ligação poste/viga,
  • Reparações...

Dados técnicos

Dimensões e Valores Característicos

Dimensões

Dimensões e Valores Característicos
Dimensões e Valores Característicos
Dimensões e Valores Característicos
ReferênciaDimensões do conector
OutroDimensões e valores caraterísticos[mm]Perfurações
Peso[kg]Qtd. por caixaA[mm]B[mm]Esp.[mm]Redondo
QuantidadeDiâmetro
NP20/40/1200.0711004012029.0Ø5
NP20/60/1600.145060160220.0Ø5
NP20/60/2000.1765060200225.0Ø5
NP20/80/1600.25080160228.0Ø5
NP20/80/2000.2325080200235.0Ø5
NP20/80/2200.265080220239.0Ø5
NP20/80/2400.295080240242.0Ø5
NP20/100/1600.2450100160236.0Ø5
NP20/100/2000.350100200245.0Ø5
NP20/100/2400.3550100240254.0Ø5
NP20/120/1600.350120160244.0Ø5
NP20/120/2400.4125120240266.0Ø5
NP20/120/2600.4825120260272.0Ø5
NP20/120/3000.5325120300283.0Ø5
NP20/140/2000.4425140200265.0Ø5
NP20/140/2400.5325140240278.0Ø5
NP20/100/2200.3250100220250.0Ø5
NP20/120/2200.3950120220261.0Ø5
NP20/80/1800.2250801802-Ø5

Com :
n: número de fixações
Rlat,k: resistência característica ao cisalhamento de uma fixação

Instalação

Instalação

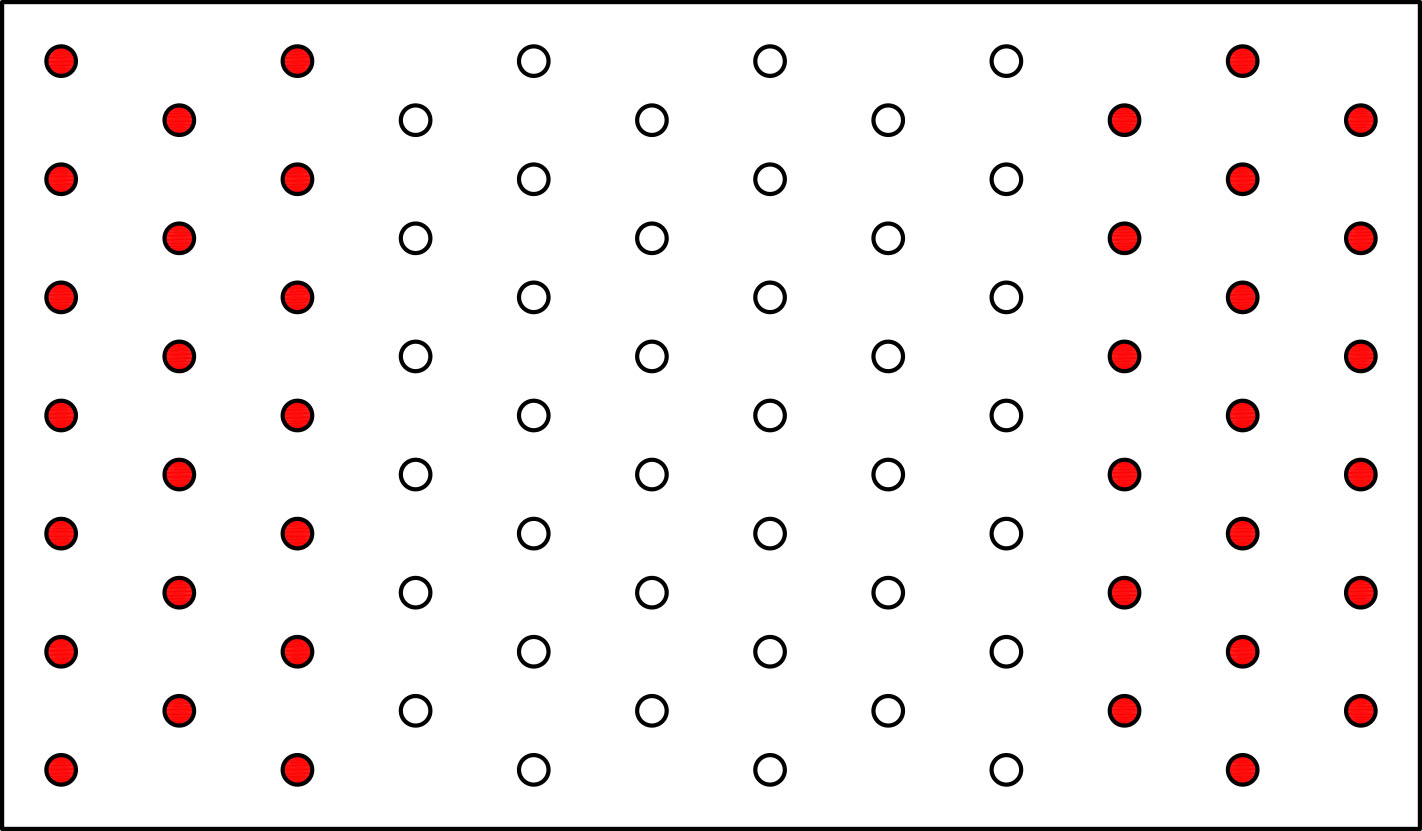

Fixações

Sobre madeira :

  • Pregos anelados de CNA Ø4,0x40G,
  • Parafusos CSA5.0x35Z ou CSA5.0x40Z.

Instalação

  1. Aproximar os dois elementos a fixar,
  2. Pregar a placa no primeiro elemento a fixar,
  3. Pregar a placa no segundo elemento.

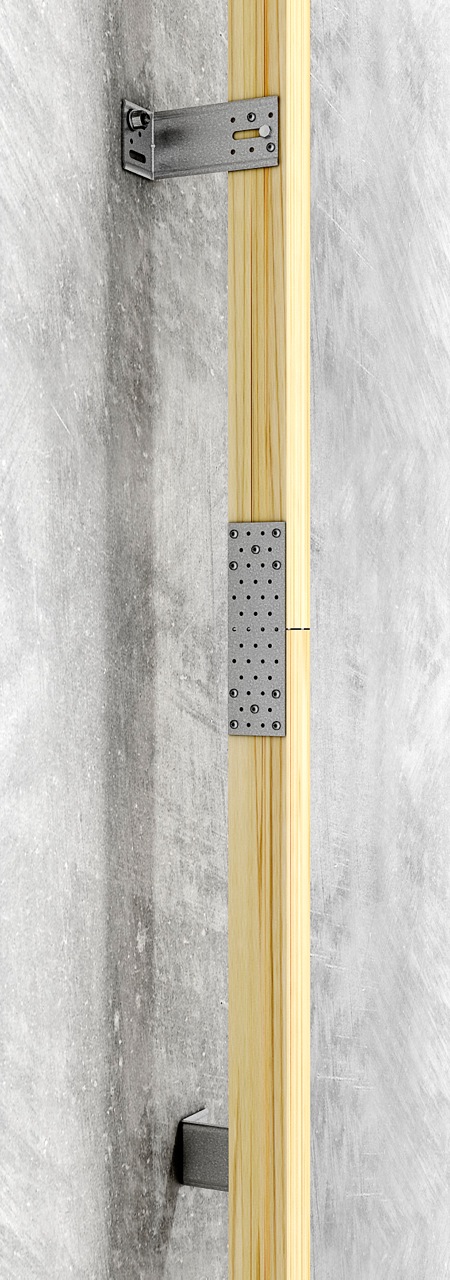

Fixação das traves de madeira com esquadros EBC e união das traves com placas perfuradas NP
NP hulplade 1.jpg

Certification

Declaração de desempenho (DoP)

pt-dop-h10-0005-06.pdf
Sem histórico disponível

Declarações ambientais de produto (DAP)

epd-certificate-sst-connectors
Sem histórico disponível
