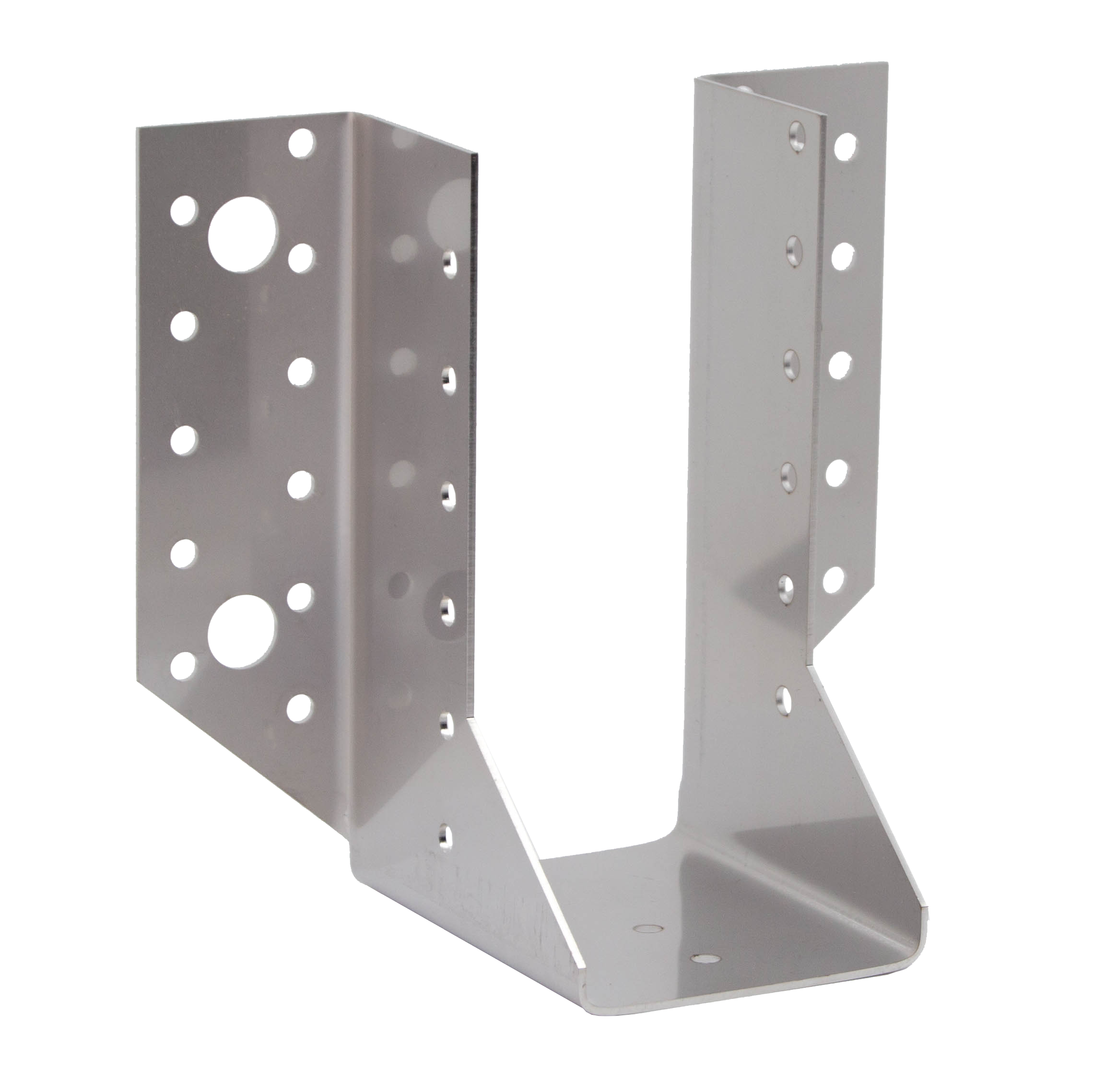

SAEX

Suporte de abas exteriores - Inox A4

O SAI é um suporte em inox recomendado para a classe de serviço 3 e em ambientes controlados, como cozinhas e laboratórios.

Ficha de Dados Técnicos

Marcação CE

ATE

Classe de serviço 3

Aço inoxidável

Severo

Detalhes do produto

Imagens



Características

Matéria

Aço inoxidável A4 conforme a norma NF EN 10088.

Vantagens

Grande resistência à corrosãon,
Permite uma utilização em meio agressivo, tipo à beira-mar.

Aplicação

Suporte

Elemento de suporte : madeira maciça, aglomerado de madeira, laminada colada, betão, aço,
Elemento suportado : madeira maciça, aglomerado de madeira, laminada colada.

Areas de utilizaçao

Barrotes, madres,
Vigas lisas e pilar de revestimento de proteção,
Batentes de varas,
Reforço de montagens existentes, ...

Dados técnicos

Dimensões

Desenvolvimentos e larguras

Referência	Desdobrado	Larguras		profundidade [mm]
Referência	Desdobrado	Min	Máx.	profundidade [mm]
SAEX250/1.5X	250	24	80	84
SAEX300/1.5X	300	24	80	84
SAEX340/1.5X	340	24	80	84
SAEX380/1.5X	380	24	80	84
SAEX440/1.5X	440	24	80	84
SAEX500/1.5X	500	24	80	84

Dimensões e valores caraterísticos

Referência	Portador [mm]				Dimensões e valores caraterísticos [mm]						Furos portador		Furos suportado
	Larguras		Altura		A	B	C	D	F	t	Ø5	Ø11	Ø5
	Larguras	Máx.	Larguras	Máx.	A	B	C	D	F	t	Ø5	Ø11	Ø5
SAEX250/32/1,5	30	32	119	164	32	109	84	41.5	87	1.5	12	2	7
SAEX300/32/1,5	30	32	149	201	32	134	84	41.5	87	1.5	18	4	10
SAEX250/38/1,5	36	38	116	159	38	106	84	41.5	87	1.5	12	2	7
SAEX300/38/1,5	36	38	146	197	38	131	84	41.5	87	1.5	18	4	10
SAEX340/38/1,5	36	38	166	227	38	151	84	41.5	87	1.5	22	4	12
SAEX440/38/1,5	36	38	216	302	38	201	84	41.5	87	1.5	28	4	15
SAEX250/40/1,5	38	40	115	158	40	105	84	41.5	87	1.5	12	2	7
SAEX300/40/1,5	38	40	145	195	40	130	84	41.5	87	1.5	18	4	10
SAEX340/40/1,5	38	40	165	225	40	150	84	41.5	87	1.5	22	4	12
SAEX250/46/1,5	44	46	112	153	46	102	84	41.5	87	1.5	12	2	7
SAEX340/46/1,5	44	46	162	221	46	147	84	41.5	87	1.5	22	4	12
SAEX500/46/1,5	44	46	242	341	46	227	84	41.5	87	1.5	34	6	18
SAEX250/50/1,5	48	50	110	150	50	100	84	41.5	87	1.5	12	2	7
SAEX300/50/1,5	48	50	140	188	50	125	84	41.5	87	1.5	18	4	10
SAEX340/50/1,5	48	50	160	218	50	145	84	41.5	87	1.5	22	4	12
SAEX500/50/1,5	48	50	240	338	50	225	84	41.5	87	1.5	34	6	18
SAEX250/60/1,5	58	60	105	143	60	95	84	41.5	87	1.5	12	2	7
SAEX300/60/1,5	58	60	135	180	60	120	84	41.5	87	1.5	18	4	10
SAEX340/60/1,5	58	60	155	210	60	140	84	41.5	87	1.5	22	4	12
SAEX250/64/1,5	62	64	103	140	64	93	84	41.5	87	1.5	12	2	7
SAEX300/64/1,5	62	64	133	177	64	118	84	41.5	87	1.5	18	4	10
SAEX340/64/1,5	62	64	153	207	64	138	84	41.5	87	1.5	22	4	12
SAEX380/64/1,5	62	64	173	237	64	158	84	41.5	87	1.5	22	4	12
SAEX380/66/1,5	64	66	172	236	66	157	84	41.5	87	1.5	22	4	12
SAEX440/66/1,5	64	66	202	281	66	187	84	41.5	87	1.5	28	4	15
SAEX250/70/1,5	68	70	100	135	70	90	84	41.5	87	1.5	12	2	7
SAEX300/70/1,5	68	70	130	173	70	115	84	41.5	87	1.5	18	4	10
SAEX340/70/1,5	68	70	150	203	70	135	84	41.5	87	1.5	22	4	12
SAEX380/70/1,5	68	70	170	233	70	155	84	41.5	87	1.5	22	4	12
SAEX440/70/1,5	68	70	200	278	70	185	84	41.5	87	1.5	28	4	15
SAEX300/72/1,5	70	72	129	171	72	114	84	41.5	87	1.5	18	4	10
SAEX340/72/1,5	70	72	149	201	72	134	84	41.5	87	1.5	22	4	12
SAEX380/72/1,5	70	72	169	231	72	154	84	41.5	87	1.5	22	4	12
SAEX440/72/1,5	70	72	199	276	72	184	84	41.5	87	1.5	28	4	15
SAEX250/76/1,5	74	76	97	131	76	87	84	41.5	87	1.5	12	2	7
SAEX300/76/1,5	74	76	127	168	76	112	84	41.5	87	1.5	18	4	10
SAEX340/76/1,5	74	76	147	198	76	132	84	41.5	87	1.5	22	4	12
SAEX380/76/1,5	74	76	167	228	76	152	84	41.5	87	1.5	22	4	12
SAEX440/76/1,5	74	76	197	273	76	182	84	41.5	87	1.5	28	4	15
SAEX500/76/1,5	74	76	227	318	76	212	84	41.5	87	1.5	34	6	18
SAEX250/80/1,5	78	80	95	128	80	85	84	41.5	87	1.5	12	2	7
SAEX300/80/1,5	78	80	125	165	80	110	84	41.5	87	1.5	18	4	10
SAEX340/80/1,5	78	80	145	195	80	130	84	41.5	87	1.5	22	4	12
SAEX380/80/1,5	78	80	165	225	80	150	84	41.5	87	1.5	22	4	12
SAEX440/80/1,5	78	80	195	270	80	180	84	41.5	87	1.5	28	4	15
SAEX500/80/1,5	78	80	225	315	80	210	84	41.5	87	1.5	34	6	18
SAEX380/90/1,5	88	90	160	218	90	145	84	41.5	87	1.5	22	4	12
SAEX440/90/1,5	88	90	190	263	90	175	84	41.5	87	1.5	28	4	15
SAEX500/90/1,5	88	90	220	308	90	205	84	41.5	87	1.5	34	6	18
SAEX380/92/1,5	90	92	159	216	92	144	84	41.5	87	1.5	22	4	12
SAEX440/95/1,5	93	95	188	259	95	172.5	84	41.5	87	1.5	28	4	15
SAEX500/95/1,5	93	95	218	304	95	202.5	84	41.5	87	1.5	34	6	18
SAEX380/100/1,5	98	100	155	210	100	140	84	41.5	87	1.5	22	4	12
SAEX440/100/1,5	98	100	185	255	100	170	84	41.5	87	1.5	28	4	15
SAEX500/100/1,5	98	100	215	300	100	200	84	41.5	87	1.5	34	6	18
SAEX380/120/1,5	118	120	145	195	120	130	84	41.5	87	1.5	22	4	12
SAEX440/120/1,5	118	120	175	240	120	160	84	41.5	87	1.5	28	4	15
SAEX500/120/1,5	118	120	205	285	120	190	84	41.5	87	1.5	34	6	18

Valores caraterísticos - Madeira/Madeira - pregagem total

Referência	Valores característicos - Madeira sobre madeira - pregagem total
	Fixacões		Valores característicos - Madeira classe C24 [kN]
	Portador	Suportado	R_1.k		R_2.k		R_3.k		R_4.k
	Qdad	Qdad	CNA4,0x35S	CNA4,0x50S	CNA4,0x35S	CNA4,0x50S	CNA4,0x35S	CNA4,0x50S	CNA4,0x35S	CNA4,0x50S
SAEX250/32/1,5	12	7	9.8	-	6	-	1.5	-	3.7	-
SAEX300/32/1,5	18	10	16.1	-	11.3	-	2.7	-	5.5	-
SAEX250/38/1,5	12	7	9.4	-	6	-	1.6	-	3.7	-
SAEX300/38/1,5	18	10	15.6	-	11.3	-	3.1	-	5.5	-
SAEX340/38/1,5	22	12	20.2	-	15.6	-	3.4	-	6.7	-
SAEX440/38/1,5	28	15	28.5	-	22.9	-	3.4	-	8.6	-
SAEX250/40/1,5	12	7	9.3	-	6	-	1.6	-	3.7	-
SAEX300/40/1,5	18	10	15.4	-	11.3	-	3.3	-	5.5	-
SAEX340/40/1,5	22	12	20	-	15.6	-	3.5	-	6.7	-
SAEX250/46/1,5	12	7	8.9	-	6	-	1.6	-	3.7	-
SAEX340/46/1,5	22	12	19.5	-	15.6	-	3.9	-	6.7	-
SAEX500/46/1,5	34	18	33.5	-	30.2	-	4.2	-	10.4	-
SAEX250/50/1,5	12	7	8.6	13.2	6	9.4	1.6	2.1	3.7	5.9
SAEX300/50/1,5	18	10	14.5	22	11.3	17.6	3.3	4.4	5.5	8.8
SAEX340/50/1,5	22	12	19.1	28.8	15.6	24	4.2	5.8	6.7	10.8
SAEX500/50/1,5	34	18	33.5	44.3	30.2	39.9	4.5	6.1	10.4	16.7
SAEX250/60/1,5	12	7	7.8	12.1	6	9.4	1.6	2.1	3.7	5.9
SAEX300/60/1,5	18	10	13.6	20.8	11.3	17.6	3.3	4.4	5.5	8.8
SAEX340/60/1,5	22	12	18.1	27.4	15.6	24	4.4	5.9	6.7	10.8
SAEX250/64/1,5	12	7	7.5	11.7	6	9.4	1.6	2.1	3.7	5.9
SAEX300/64/1,5	18	10	13.2	20.3	11.3	17.6	3.4	4.4	5.5	8.8
SAEX340/64/1,5	22	12	17.7	26.9	15.6	24	4.5	5.9	6.7	10.8
SAEX380/64/1,5	22	12	21.5	31	15.6	24	3.8	5.1	6.7	10.8
SAEX380/66/1,5	22	12	21.3	31	15.6	24	3.9	5.1	6.7	10.8
SAEX440/66/1,5	28	15	28.5	37.7	22.9	33.2	5.4	7.2	8.6	13.7
SAEX250/70/1,5	12	7	7.1	11	6	9.4	1.6	2.1	3.7	5.9
SAEX300/70/1,5	18	10	12.7	19.5	11.3	17.6	3.4	4.4	5.5	8.8
SAEX340/70/1,5	22	12	17.1	26	15.6	24	4.5	5.9	6.7	10.8
SAEX380/70/1,5	22	12	21	31	15.6	24	3.9	5.1	6.7	10.8
SAEX440/70/1,5	28	15	28.5	37.7	22.9	33.2	5.5	7.2	8.6	13.7
SAEX300/72/1,5	18	10	12.5	19.2	11.3	17.6	3.4	4.5	5.5	8.8
SAEX340/72/1,5	22	12	16.9	25.7	15.6	24	4.5	5.9	6.7	10.8
SAEX380/72/1,5	22	12	20.8	31	15.6	24	3.9	5.1	6.7	10.8
SAEX440/72/1,5	28	15	28.5	37.7	22.9	33.2	5.5	7.3	8.6	13.7
SAEX250/76/1,5	12	7	6.6	10.3	6	9.4	1.6	2.1	3.7	5.9
SAEX300/76/1,5	18	10	12.1	18.7	11.3	17.6	3.4	4.5	5.5	8.8
SAEX340/76/1,5	22	12	16.4	25.2	15.6	24	4.5	5.9	6.7	10.8
SAEX380/76/1,5	22	12	20.4	30.5	15.6	24	3.9	5.1	6.7	10.8
SAEX440/76/1,5	28	15	28.1	37.7	22.9	33.2	5.5	7.3	8.6	13.7
SAEX500/76/1,5	34	18	33.5	44.3	30.2	39.9	6.3	8.9	10.4	16.7
SAEX250/80/1,5	12	7	6.3	9.9	6	9.4	1.6	2.1	3.7	5.9
SAEX300/80/1,5	18	10	11.7	18.1	11.3	17.6	3.4	4.5	5.5	8.8
SAEX340/80/1,5	22	12	16	24.6	15.6	24	4.5	5.9	6.7	10.8
SAEX380/80/1,5	22	12	20	30	15.6	24	3.9	5.1	6.7	10.8
SAEX440/80/1,5	28	15	27.7	37.7	22.9	33.2	5.5	7.3	8.6	13.7
SAEX500/80/1,5	34	18	33.5	44.3	30.2	39.9	6.6	9.2	10.4	16.7
SAEX380/90/1,5	22	12	19.1	28.8	15.6	24	3.9	5.2	6.7	10.8
SAEX440/90/1,5	28	15	26.7	37.7	22.9	33.2	5.6	7.3	8.6	13.7
SAEX500/90/1,5	34	18	33.5	44.3	30.2	39.9	7.1	9.6	10.4	16.7
SAEX380/92/1,5	22	12	18.9	28.5	15.6	24	3.9	5.2	6.7	10.8
SAEX440/95/1,5	28	15	26.2	37.7	22.9	33.2	5.6	7.4	8.6	13.7
SAEX500/95/1,5	34	18	33.5	44.3	30.2	39.9	7.3	9.6	10.4	16.7
SAEX380/100/1,5	22	12	18.1	27.4	15.6	24	3.9	5.2	6.7	10.8
SAEX440/100/1,5	28	15	25.7	37.7	22.9	33.2	5.6	7.4	8.6	13.7
SAEX500/100/1,5	34	18	33.5	44.3	30.2	39.9	7.3	9.6	10.4	16.7
SAEX380/120/1,5	22	12	16	24.6	15.6	24	3.9	5.2	6.7	10.8
SAEX440/120/1,5	28	15	23.4	35.5	22.9	33.2	5.6	7.4	8.6	13.7
SAEX500/120/1,5	34	18	31.7	44.3	30.2	39.9	7.4	9.7	10.4	16.7

Valores Caraterísticos - Madeira/madeira - Pregagem parcial

Referência	Characteristic capacities - Timber to timber - Partial nailing
	Fixacões		Valores característicos - Madeira classe C24 [kN]
	Portador	Suportado	R_1.k		R_2.k		R_3.k		R_4.k
	Qdad	Qdad	CNA4,0x35S	CNA4,0x50S	CNA4,0x35S	CNA4,0x50S	CNA4,0x35S	CNA4,0x50S	CNA4,0x35S	CNA4,0x50S
SAEX250/32/1,5	6	4	5.8	-	2.5	-	0.8	-	1.8	-
SAEX300/32/1,5	10	6	9.1	-	6.5	-	1.1	-	3.1	-
SAEX250/38/1,5	6	4	5.6	-	2.5	-	0.8	-	1.8	-
SAEX300/38/1,5	10	6	8.8	-	6.5	-	1.1	-	3.1	-
SAEX340/38/1,5	12	6	11.9	-	8.7	-	1.8	-	3.7	-
SAEX440/38/1,5	14	8	16.8	-	11	-	1.9	-	4.3	-
SAEX250/40/1,5	6	4	5.6	-	2.5	-	0.8	-	1.8	-
SAEX300/40/1,5	10	6	8.7	-	6.5	-	1.1	-	3.1	-
SAEX340/40/1,5	12	6	11.8	-	8.7	-	1.9	-	3.7	-
SAEX250/46/1,5	6	4	5.4	-	2.5	-	0.8	-	1.8	-
SAEX340/46/1,5	12	6	11.5	-	8.7	-	2.1	-	3.7	-
SAEX500/46/1,5	18	10	20.1	-	16.8	-	2.3	-	5.5	-
SAEX250/50/1,5	6	4	5.2	7.9	2.5	3.9	0.8	1.1	1.8	2.9
SAEX300/50/1,5	10	6	8.2	12.4	6.5	10	1.1	1.5	3.1	4.9
SAEX340/50/1,5	12	6	11.3	16.9	8.7	13.3	2.2	3.1	3.7	5.9
SAEX500/50/1,5	18	10	20.1	26.6	16.8	22.2	2.5	3.4	5.5	8.8
SAEX250/60/1,5	6	4	4.9	7.4	2.5	3.9	0.8	1.1	1.8	2.9
SAEX300/60/1,5	10	6	7.7	11.7	6.5	10	1.2	1.5	3.1	4.9
SAEX340/60/1,5	12	6	10.8	16.2	8.7	13.3	2.5	3.6	3.7	5.9
SAEX250/64/1,5	6	4	4.7	7.2	2.5	3.9	0.8	1.1	1.8	2.9
SAEX300/64/1,5	10	6	7.4	11.4	6.5	10	1.2	1.5	3.1	4.9
SAEX340/64/1,5	12	6	10.5	15.9	8.7	13.3	2.6	3.7	3.7	5.9
SAEX380/64/1,5	12	6	12.6	17.7	8.7	13.3	2.4	3.2	3.7	5.9
SAEX380/66/1,5	12	6	12.5	17.7	8.7	13.3	2.4	3.2	3.7	5.9
SAEX440/66/1,5	14	8	15.9	22.2	11	16.8	2.8	3.7	4.3	6.9
SAEX250/70/1,5	6	4	4.5	6.9	2.5	3.9	0.8	1.1	1.8	2.9
SAEX300/70/1,5	10	6	7.1	10.9	6.5	10	1.2	1.5	3.1	4.9
SAEX340/70/1,5	12	6	10.2	15.4	8.7	13.3	2.7	3.7	3.7	5.9
SAEX380/70/1,5	12	6	12.3	17.7	8.7	13.3	2.4	3.2	3.7	5.9
SAEX440/70/1,5	14	8	15.7	22.2	11	16.8	2.8	3.7	4.3	6.9
SAEX300/72/1,5	10	6	7	10.7	6.5	10	1.2	1.5	3.1	4.9
SAEX340/72/1,5	12	6	10.1	15.3	8.7	13.3	2.7	3.7	3.7	5.9
SAEX380/72/1,5	12	6	12.2	17.7	8.7	13.3	2.4	3.2	3.7	5.9
SAEX440/72/1,5	14	8	15.6	22.2	11	16.8	2.8	3.7	4.3	6.9
SAEX250/76/1,5	6	4	4.2	6.5	2.5	3.9	0.8	1.1	1.8	2.9
SAEX300/76/1,5	10	6	6.7	10.4	6.5	10	1.2	1.5	3.1	4.9
SAEX340/76/1,5	12	6	9.9	15	8.7	13.3	2.8	3.7	3.7	5.9
SAEX380/76/1,5	12	6	12	17.7	8.7	13.3	2.4	3.2	3.7	5.9
SAEX440/76/1,5	14	8	15.4	22.2	11	16.8	2.8	3.7	4.3	6.9
SAEX500/76/1,5	18	10	20.1	26.6	16.8	22.2	3.2	4.3	5.5	8.8
SAEX250/80/1,5	6	4	4.1	6.3	2.5	3.9	0.8	1.1	1.8	2.9
SAEX300/80/1,5	10	6	6.5	10	6.5	10	1.2	1.5	3.1	4.9
SAEX340/80/1,5	12	6	9.6	14.7	8.7	13.3	2.8	3.7	3.7	5.9
SAEX380/80/1,5	12	6	11.8	17.5	8.7	13.3	2.4	3.2	3.7	5.9
SAEX440/80/1,5	14	8	15.2	22.2	11	16.8	2.8	3.8	4.3	6.9
SAEX500/80/1,5	18	10	20.1	26.6	16.8	22.2	3.3	4.3	5.5	8.8
SAEX380/90/1,5	12	6	11.3	16.9	8.7	13.3	2.5	3.2	3.7	5.9
SAEX440/90/1,5	14	8	14.8	21.7	11	16.8	2.9	3.8	4.3	6.9
SAEX500/90/1,5	18	10	20.1	26.6	16.8	22.2	3.3	4.3	5.5	8.8
SAEX380/92/1,5	12	6	11.2	16.7	8.7	13.3	2.5	3.3	3.7	5.9
SAEX440/95/1,5	14	8	14.5	21.4	11	16.8	2.9	3.8	4.3	6.9
SAEX500/95/1,5	18	10	20.1	26.6	16.8	22.2	3.3	4.4	5.5	8.8
SAEX380/100/1,5	12	6	10.8	16.2	8.7	13.3	2.5	3.3	3.7	5.9
SAEX440/100/1,5	14	8	14.2	21.1	11	16.8	2.9	3.8	4.3	6.9
SAEX500/100/1,5	18	10	20	26.6	16.8	22.2	3.3	4.4	5.5	8.8
SAEX380/120/1,5	12	6	9.6	14.7	8.7	13.3	2.5	3.3	3.7	5.9
SAEX440/120/1,5	14	8	13.2	19.7	11	16.8	2.9	3.8	4.3	6.9
SAEX500/120/1,5	18	10	18.8	26.6	16.8	22.2	3.3	4.4	5.5	8.8

Os valores indicados na tabela acima são válidos para vigota sobre viga e vigota sobre pilar, desde que respeitados os planos de cravação parcial específicos para cada configuração dada em nossa ETE-06/0270 página 17.

Valores caraterísticos Descendente (em kN) – Elemento rígido – Perno WA

Referência	Valores característicos - Madeira sobre betão ou aço
	Fixacões				Valores característicos - Madeira classe C24 [kN]
	Portador		Suportado		R_1.k		R_2.k		R_3.k		R_4.k
	Qdad	Tipo	Qdad	Tipo	CNA4,0x35S	CNA4,0x50S	CNA4,0x35S	CNA4,0x50S	CNA4,0x35S	CNA4,0x50S	CNA4,0x35S	CNA4,0x50S
SAEX250/32/1,5	2	Ø10*	7	CNA-S**	15.1	-	11.7	-	2.8	-	5	-
SAEX300/32/1,5	4	Ø10*	10	CNA-S**	20.1	-	16.8	-	3.6	-	10	-
SAEX250/38/1,5	2	Ø10*	7	CNA-S**	15.1	-	11.7	-	3	-	5	-
SAEX300/38/1,5	4	Ø10*	10	CNA-S**	20.1	-	16.8	-	4	-	10	-
SAEX340/38/1,5	4	Ø10*	12	CNA-S**	23.5	-	20.1	-	4.5	-	10	-
SAEX440/38/1,5	4	Ø10*	15	CNA-S**	28.5	-	25.1	-	5	-	10	-
SAEX250/40/1,5	2	Ø10*	7	CNA-S**	15.1	-	11.7	-	3.1	-	5	-
SAEX300/40/1,5	4	Ø10*	10	CNA-S**	20.1	-	16.8	-	4.1	-	10	-
SAEX340/40/1,5	4	Ø10*	12	CNA-S**	23.5	-	20.1	-	4.6	-	10	-
SAEX250/46/1,5	2	Ø10*	7	CNA-S**	15.1	-	11.7	-	3.3	-	5	-
SAEX340/46/1,5	4	Ø10*	12	CNA-S**	23.5	-	20.1	-	5	-	10	-
SAEX500/46/1,5	6	Ø10*	18	CNA-S**	33.5	-	30.2	-	6.2	-	10	-
SAEX250/50/1,5	2	Ø10*	7	CNA-S**	15.1	19	11.7	15.5	3.4	5	5	5
SAEX300/50/1,5	4	Ø10*	10	CNA-S**	20.1	26.6	16.8	22.2	4.6	6.7	10	10
SAEX340/50/1,5	4	Ø10*	12	CNA-S**	23.5	31	20.1	26.6	5.2	7.5	10	10
SAEX500/50/1,5	6	Ø10*	18	CNA-S**	33.5	38	30.2	37.6	6.6	9.2	10	10
SAEX250/60/1,5	2	Ø10*	7	CNA-S**	15.1	19	11.7	15.5	3.6	5.4	5	5
SAEX300/60/1,5	4	Ø10*	10	CNA-S**	20.1	26.6	16.8	22.2	4.9	7.3	10	10
SAEX340/60/1,5	4	Ø10*	12	CNA-S**	23.5	31	20.1	26.6	5.7	8.3	10	10
SAEX250/64/1,5	2	Ø10*	7	CNA-S**	15.1	19	11.7	15.5	3.7	5.6	5	5
SAEX300/64/1,5	4	Ø10*	10	CNA-S**	20.1	26.6	16.8	22.2	5	7.5	10	10
SAEX340/64/1,5	4	Ø10*	12	CNA-S**	23.5	31	20.1	26.6	5.8	8.6	10	10
SAEX380/64/1,5	4	Ø10*	12	CNA-S**	23.5	31	20.1	26.6	5.8	8.6	10	10
SAEX380/66/1,5	4	Ø10*	12	CNA-S**	23.5	31	20.1	26.6	5.9	8.7	10	10
SAEX440/66/1,5	4	Ø10*	15	CNA-S**	28.5	37.7	25.1	33.2	6.9	10.1	10	10
SAEX250/70/1,5	2	Ø10*	7	CNA-S**	15.1	19	11.7	15.5	3.8	5.7	5	5
SAEX300/70/1,5	4	Ø10*	10	CNA-S**	20.1	26.6	16.8	22.2	5.2	7.8	10	10
SAEX340/70/1,5	4	Ø10*	12	CNA-S**	23.5	31	20.1	26.6	6	8.9	10	10
SAEX380/70/1,5	4	Ø10*	12	CNA-S**	23.5	31	20.1	26.6	6	8.9	10	10
SAEX440/70/1,5	4	Ø10*	15	CNA-S**	28.5	37.7	25.1	33.2	7.1	10.4	10	10
SAEX300/72/1,5	4	Ø10*	10	CNA-S**	20.1	26.6	16.8	22.2	5.2	7.8	10	10
SAEX340/72/1,5	4	Ø10*	12	CNA-S**	23.5	31	20.1	26.6	6.1	9	10	10
SAEX380/72/1,5	4	Ø10*	12	CNA-S**	23.5	31	20.1	26.6	6.1	9	10	10
SAEX440/72/1,5	4	Ø10*	15	CNA-S**	28.5	37.7	25.1	33.2	7.1	10.5	10	10
SAEX250/76/1,5	2	Ø10*	7	CNA-S**	15.1	19	11.7	15.5	3.8	5.9	5	5
SAEX300/76/1,5	4	Ø10*	10	CNA-S**	20.1	26.6	16.8	22.2	5.3	8	10	10
SAEX340/76/1,5	4	Ø10*	12	CNA-S**	23.5	31	20.1	26.6	6.2	9.2	10	10
SAEX380/76/1,5	4	Ø10*	12	CNA-S**	23.5	31	20.1	26.6	6.2	9.2	10	10
SAEX440/76/1,5	4	Ø10*	15	CNA-S**	28.5	37.7	25.1	33.2	7.3	10.8	10	10
SAEX500/76/1,5	6	Ø10*	18	CNA-S**	33.5	38	30.2	37.6	8.2	12	10	10
SAEX250/80/1,5	2	Ø10*	7	CNA-S**	15.1	19	11.7	15.5	3.9	5.9	5	5
SAEX300/80/1,5	4	Ø10*	10	CNA-S**	20.1	26.6	16.8	22.2	5.4	8.1	10	10
SAEX340/80/1,5	4	Ø10*	12	CNA-S**	23.5	31	20.1	26.6	6.2	9.4	10	10
SAEX380/80/1,5	4	Ø10*	12	CNA-S**	23.5	31	20.1	26.6	6.2	9.4	10	10
SAEX440/80/1,5	4	Ø10*	15	CNA-S**	28.5	37.7	25.1	33.2	7.4	11	10	10
SAEX500/80/1,5	6	Ø10*	18	CNA-S**	33.5	38	30.2	37.6	8.4	12.3	10	10
SAEX380/90/1,5	4	Ø10*	12	CNA-S**	23.5	31	20.1	26.6	6.4	9.8	10	10
SAEX440/90/1,5	4	Ø10*	15	CNA-S**	28.5	37.7	25.1	33.2	7.7	11.6	10	10
SAEX500/90/1,5	4	Ø10*	18	CNA-S**	33.5	38	30.2	37.7	8.8	13.1	10	10
SAEX380/92/1,5	4	Ø10*	12	CNA-S**	23.5	31	20.1	26.6	6.5	9.8	10	10
SAEX440/95/1,5	4	Ø10*	15	CNA-S**	28.5	37.7	25.1	33.2	7.8	11.8	10	10
SAEX500/95/1,5	6	Ø10*	18	CNA-S**	33.5	38	30.2	37.7	9	13.4	10	10
SAEX380/100/1,5	4	Ø10*	12	CNA-S**	23.5	31	20.1	26.6	6.6	10.1	10	10
SAEX440/100/1,5	4	Ø10*	15	CNA-S**	28.5	37.7	25.1	33.2	7.9	12	10	10
SAEX500/100/1,5	6	Ø10*	18	CNA-S**	33.5	38	30.2	37.7	9.1	13.7	10	10
SAEX380/120/1,5	4	Ø10*	12	CNA-S**	23.5	31	20.1	26.6	6.8	10.5	10	10
SAEX440/120/1,5	4	Ø10*	15	CNA-S**	28.5	37.7	25.1	33.2	8.3	12.7	10	10
SAEX500/120/1,5	6	Ø10*	18	CNA-S**	33.5	38	30.2	37.7	9.6	14.6	10	10

* Consulte a gama de ancoragem Simpson Strong-Tie para identificar um ancoragem adequado. As soluções gerais de ancoragem, de escolher em função do tipo de betão, das distâncias caraterísticas e no bordo e entre ancoragens.

VALORES CARATERÍSTICOS - MADEIRA/MADEIRA - COM PARAFUSO SSH PARA CONEXÕES

Referência	Valores caracteristicos - Madeira/madeira - com parafuso SSH para conexões
	Fixacões				Valores caracteristicos - Madeira C24 [kN]
	Portador		Suportado		R_1.k				R_2.k				R_3.k				R_4.k
	Qdad	Tipo	Qdad	Tipo	CNA4.0x35S	CNA4.0x40S	CNA4.0x50S	CNA4.0x60S	CNA4.0x35S	CNA4.0x40S	CNA4.0x50S	CNA4.0x60S	CNA4.0x35S	CNA4.0x40S	CNA4.0x50S	CNA4.0x60S	CNA4.0x35S	CNA4.0x40S	CNA4.0x50S	CNA4.0x60S
SAEX250/1.5X	2	SSH10.0x40S	7	CNA*	7	7.1	7.2	7.2	6.9	7.1	7.2	7.2	2	2.2	2.7	3.1	5	5	5	5
SAEX300/1.5X	4	SSH10.0x40S	10	CNA*	11	11	11	11	11	11	11	11	3.2	3.5	4.1	4.7	10	10	10	10
SAEX340/1.5X	4	SSH10.0x40S	12	CNA*	12.3	12.3	12.3	12.3	12.3	12.3	12.3	12.3	3	3.2	3.7	4.2	10	10	10	10
SAEX380/1.5X	4	SSH10.0x40S	12	CNA*	12.3	12.3	12.3	12.3	12.3	12.3	12.3	12.3	2.6	2.8	3.2	3.7	10	10	10	10
SAEX440/1.5X	4	SSH10.0x40S	15	CNA*	13.3	13.3	13.3	13.3	13.3	13.3	13.3	13.3	2.6	2.8	3.1	3.4	10	10	10	10
SAEX500/1.5X	6	SSH10.0x40S	18	CNA*	19.4	19.4	19.4	19.4	19.4	19.4	19.4	19.4	3.2	3.4	3.8	4.1	15	15	15	15

A tensão transversal deve ser verificada pelo utilizador e pode reger.

A espessura mínima da viga principal para a utilização de um parafuso SSH Ø10x40 é de 38 mm

Instalação

Fixações

ATENÇÃO : com os suportes em inox é obrigatório usar fixações em inox. A utilização de materiais diferentes resulta numa corrosão prematura do inox.

De modo a garantir as cargas, recomendamos a utilização de fixações Simpson Strong Tie ®.

Em elemento suportado :

Pregos canelados CNA4.0x50S,
Pregos canelados CNA4.0x35S para espessuras inferiores a 64 mm,
Parafuso inox CSAS Ø5,0 x 45 mm,
Parafuso inox CSAS Ø5,0 x 35 mm para espessuras inferiores a 64 mm.

Em elemento de suporte :
Elemento de madeira :

Pregos canelados CNA4.0x50S,
Pregos canelados CNA4.0x35S para espessuras inferiores a 64 mm,
Parafuso inox CSAS Ø5,0 x 40 mm,
Parafuso inox CSAS Ø5,0 x 35 mm para espessuras inferiores a 64 mm.

Elemento de aço :

Parafusos inox Ø12 ou Ø10 mm (o diâmetro do parafuso não pode ser inferior ao do furo em mais de 2 mm).

Elemento de betão :

Cavilha mecânica : perno FM-753 M10X75/5 A4 ou FM-753 M12X100/10 A4,
Ancoragem química : Resina AT-HP + Haste roscada LMAS M10-120/25 A4 ou LMAS M12-150/35 A4.

Elemento de alvenaria de blocos ocos : (verificar as capacidades de cargas das ancoragens)

Ancoragem química : resina AT-HP ou POLY-GP + haste roscada LMAS M10-120/25 A4 ou LMAS M12-150/35 A4 + peneira SH M16-130.

Instalação

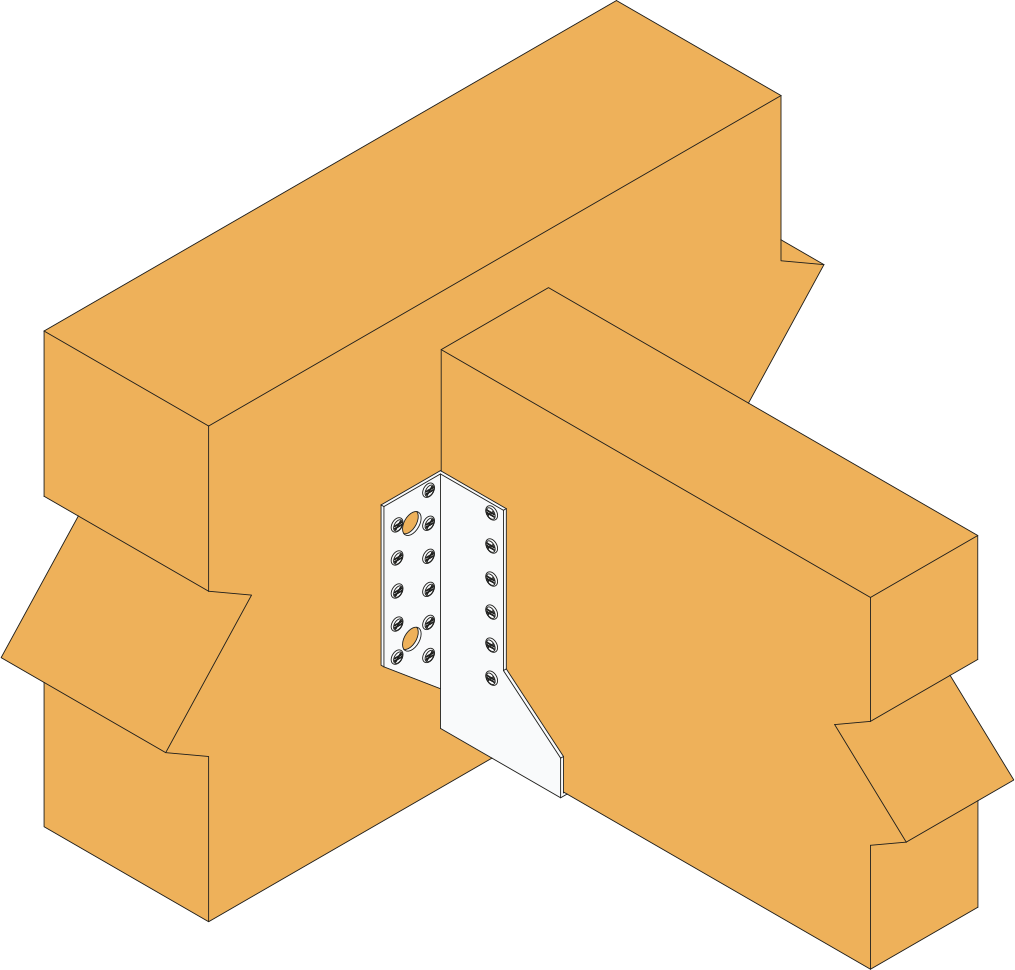

Em madeira :

Traçar a localização da viga suportada sobre a viga.
Posicionar o suporte e pré-fixar as abas de cada lado.
Ajustar o suporte relativamente aos traçados. O suporte deve estar ligeiramente mais aberto em cima do que em baixo para facilitar a instalação da viga suportada.
Finalizar a fixação de cada aba.
Posicionar a viga no suporte.
Posicionar a viga suportada no suporte.
Em madeira, há dois tipos de pregagem total ou parcial.

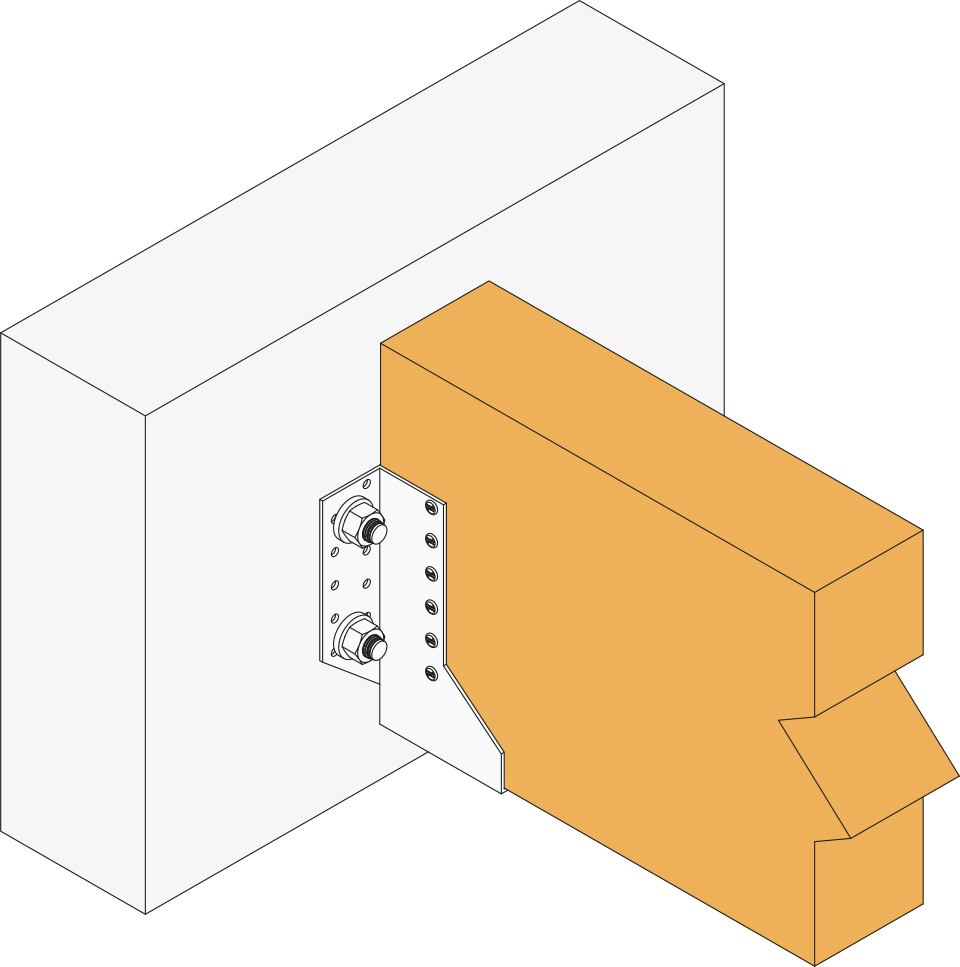

Em betão :

Método 1 : Traçar a localização dos furos com a ajuda do quadro de posições dos furos, disponível na ficha técnica.
Método 2 : Traçar a localização da viga sobre o elemento, posicionar o suporte e identificar o centro dos furos.
Perfurar o elemento com uma broca adaptada.
Posicionar o suporte e fixar o elemento com pernos de ancoragem.
Posicionar a viga suportada no suporte.
Fixar a viga sobre o suporte.

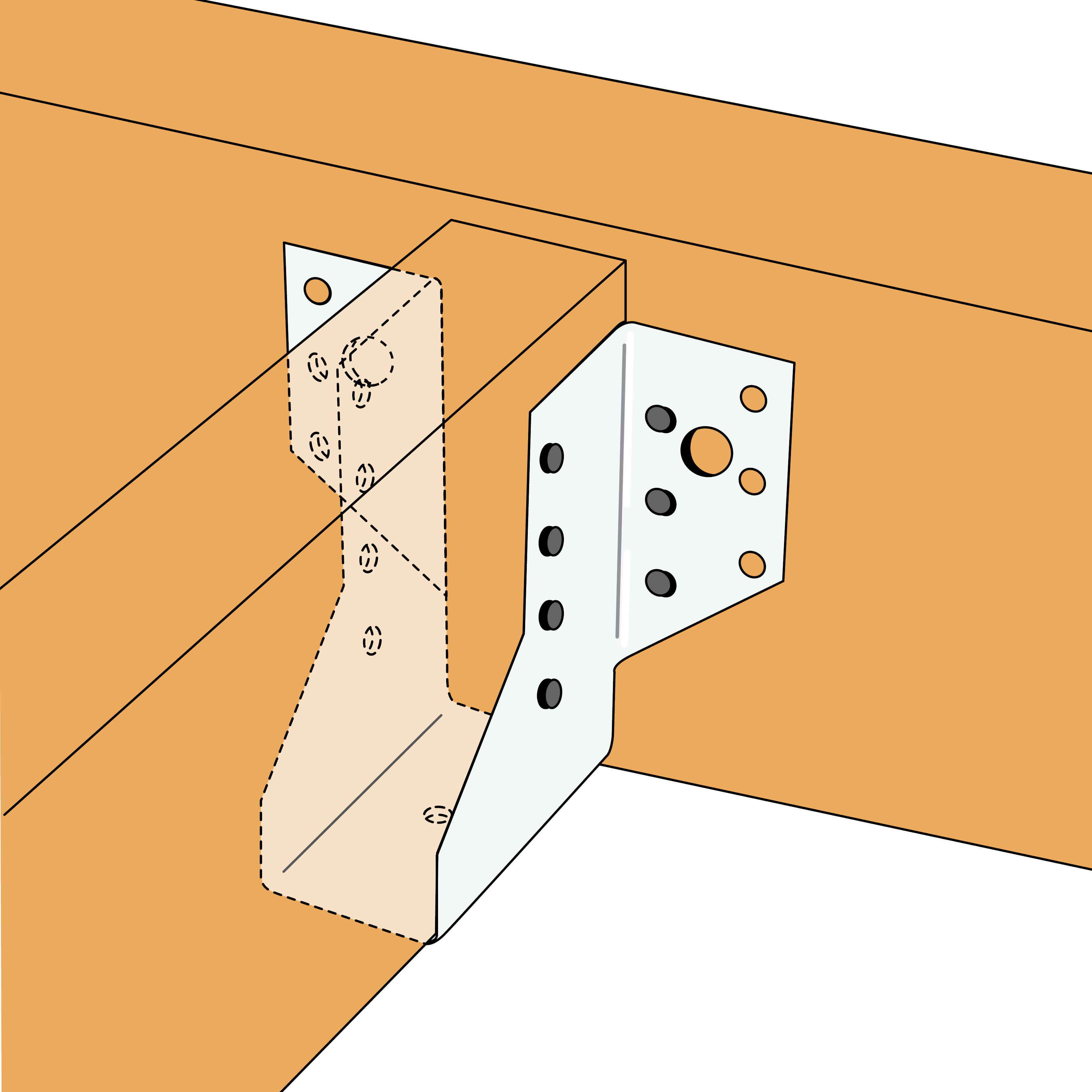

Clouage partiel sur bois

Technical Notes

Sabia que…?

A utilização do termo inoxidável não é adequada. Um aço inoxidável pode ser alterado pela corrosão (aparecimento de ferrugem). É imperativo colocar em correlação:

Classe de corrosividade → Tipo de inox

Nomeadamente, o inox não é o mais satisfatório em meios com cloro, como as piscinas cobertas. Verifique a ventilação da estrutura e contacte o departamento técnico para obter mais informações.
