AG703
Suporte de suspensão
O suporte de suspensão AG703 oferece a possibilidade de serem regulado em altura, baixando as suspensões sobre o suporte de acordo com o tipo de configuração pretendida.

Marcação CE

ATE

Interior

Aço galvanizado Z275
EPD

Classe de serviço 2
Detalhes do produto
Características
Matéria
- Aço galvanizado S250GD + Z275 em conformidade com a norma NF EN 10346,
- Espessura : 1,5 mm.
Vantagens
- Permite o desfasamento da viga suportada relativamente à viga de apoio.
Aplicação
Suporte
- Elemento de suporte : madeira maciça, aglomerado de madeira, madeira laminada colada,
- Elemento suportado : vigas em I, madeira maciça, aglomerado de madeira.
Áreas de utilização
- Fixação de traves,
- Barrotes,
- Peças de contorno.
Dados técnicos
Dimensões e valores caraterísticos
| Referência | Dimensões do conector | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Dimensões e valores caraterísticos[mm] | Furos portador | Furos suportado | Outro | |||||||
| A[mm] | B[mm] | C[mm] | D[mm] | E[mm] | F[mm] | t[mm] | Redondo | Redondo | Peso[kg] | |
| Ø4 | Ø4 | |||||||||
| AG703/38 | 38 | 153 | 48 | 25 | 321 | 49.2 | 1.5 | 18 | 10 | 0.31 |
| AG703/66 | 66 | 139 | 48 | 25 | 307 | 49.2 | 1.5 | 18 | 10 | 0.31 |
| AG703/76 | 76 | 134 | 48 | 25 | 302 | 49.2 | 1.5 | 18 | 10 | 0.31 |
| AG703 | 36-98 | (344-A)/2 | 48 | 25 | (680-A)/2 | 49.2 | 1.5 | 18 | 10 | 0.38 |
Product capacities - Timber to timber - Face Fix
| Referência | Capacidade do suporte | |||||||
|---|---|---|---|---|---|---|---|---|
| Product capacities - Timber to timber - Face Fix | ||||||||
| Fixacões | Characteristic capacities - Timber C18[kN] | Valores característicos - Madeira classe C24[kN] | Characteristic capacities - Timber SCL[kN] | |||||
| Portador | Suportado | R₂,ₖ | R₁,ₖ | R₁,ₖ | R₂,ₖ | R₁,ₖ | R₂,ₖ | |
| Qdad | Qdad | CNA3.1x35 | CNA3.1x35 | CNA3.1x35 | CNA3.1x35 | CNA3.1x35 | CNA3.1x35 | |
| AG703/38 | 16.0 | 4.0 | 2.8 | 9.8 | 11.1 | 2.8 | 12.9 | 3.1 |
| AG703/66 | 16.0 | 4.0 | 2.8 | 15.6 | 15.6 | 2.8 | 15.6 | 3.1 |
| AG703/76 | 16.0 | 4.0 | 2.8 | 15.6 | 15.6 | 2.8 | 15.6 | 3.1 |
Product capacities - Timber to timber - Top Fix
| Referência | Capacidade do suporte | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Product capacities - Timber to timber - Top Fix | |||||||||
| Fixacões | Characteristic capacities - Timber C18[kN] | Valores característicos - Madeira classe C24[kN] | Characteristic capacities - Timber SCL[kN] | ||||||
| Portador | Suportado | R₁,ₖ | R₂,ₖ | R₁,ₖ | R₂,ₖ | R₂,ₖ | R₁,ₖ | ||
| Face | Top | Qdad | CNA3.1x35 | CNA3.1x35 | CNA3.1x35 | CNA3.1x35 | CNA3.1x35 | CNA3.1x35 | |
| Qdad | Qdad | ||||||||
| AG703/38 | 2.0 | 4.0 | 4.0 | 7.8 | 2.6 | 8.4 | 2.8 | 3.1 | 9.5 |
| AG703/66 | 2.0 | 4.0 | 4.0 | 8 | 2.6 | 8.6 | 2.8 | 3.1 | 9.6 |
| AG703/76 | 2.0 | 4.0 | 4.0 | 8 | 2.6 | 8.6 | 2.8 | 3.1 | 9.6 |
Instalação
Instalação
Installation

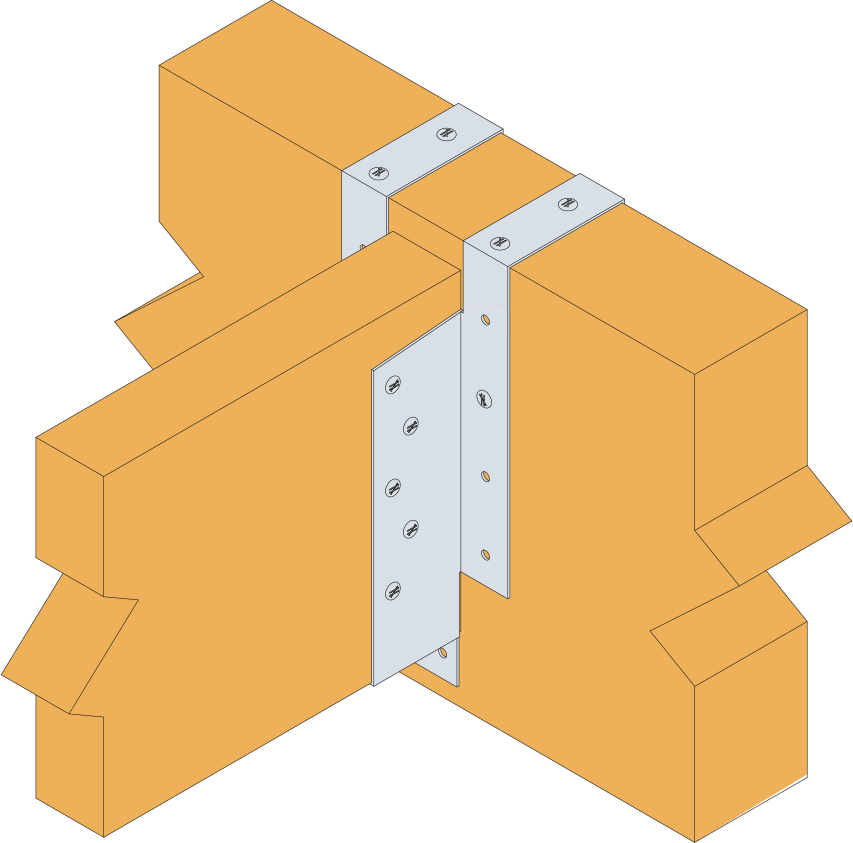

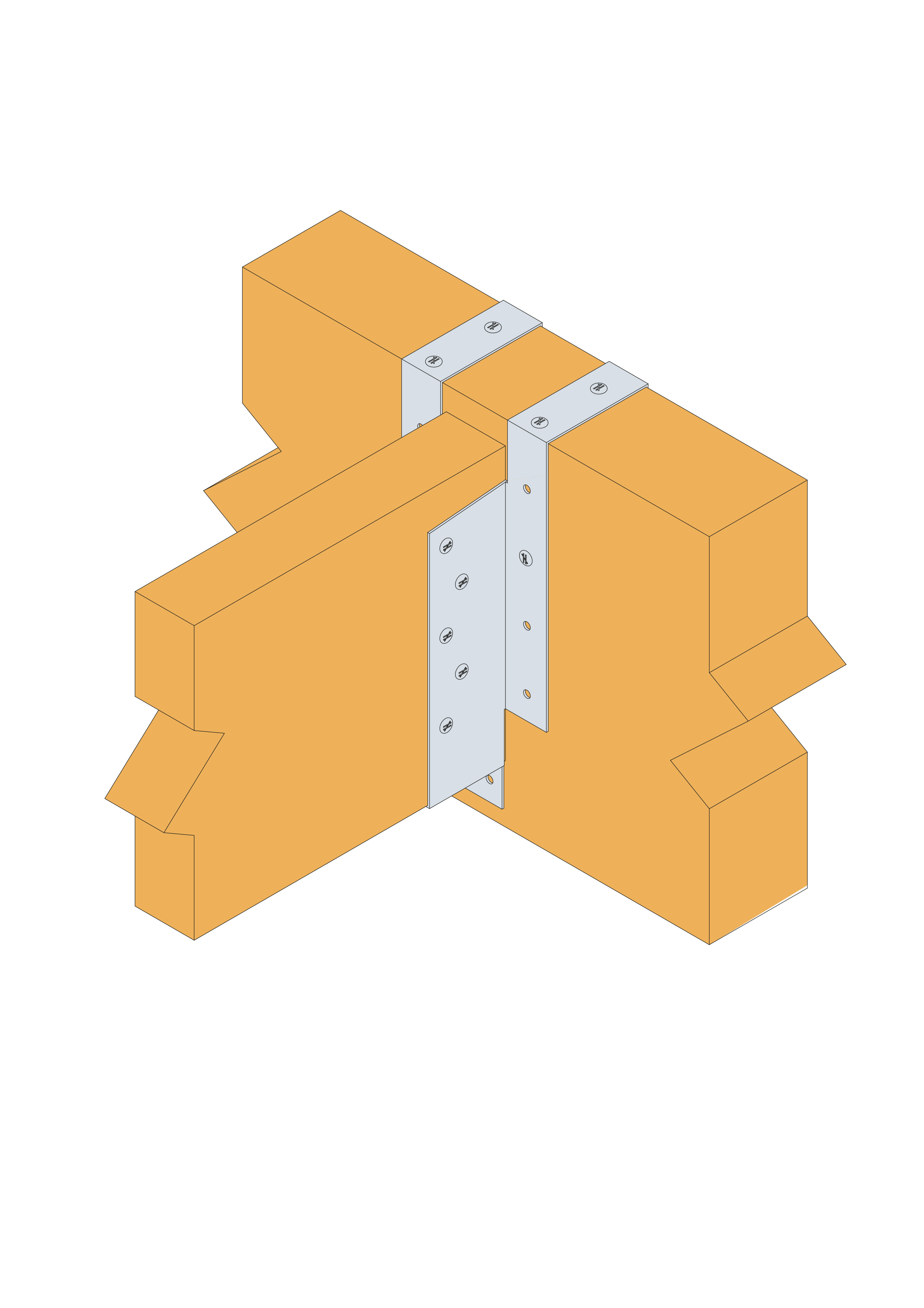

2 posibles configuraciones :
- Con alas planas, para realizar un montaje convencional idéntico al de los estribos con alas exteriores,
- Con alas plegadas, para ajustar la altura del estribo en función del elemento principal. Las alas, una vez plegadas, deben clavarse.
Fixações
Em elemento suportado :
- Pregos canelados CNA Ø3,1x35.
Em suporte madeira :
- Pregos canelados CNA Ø3,1x35.
