THAI

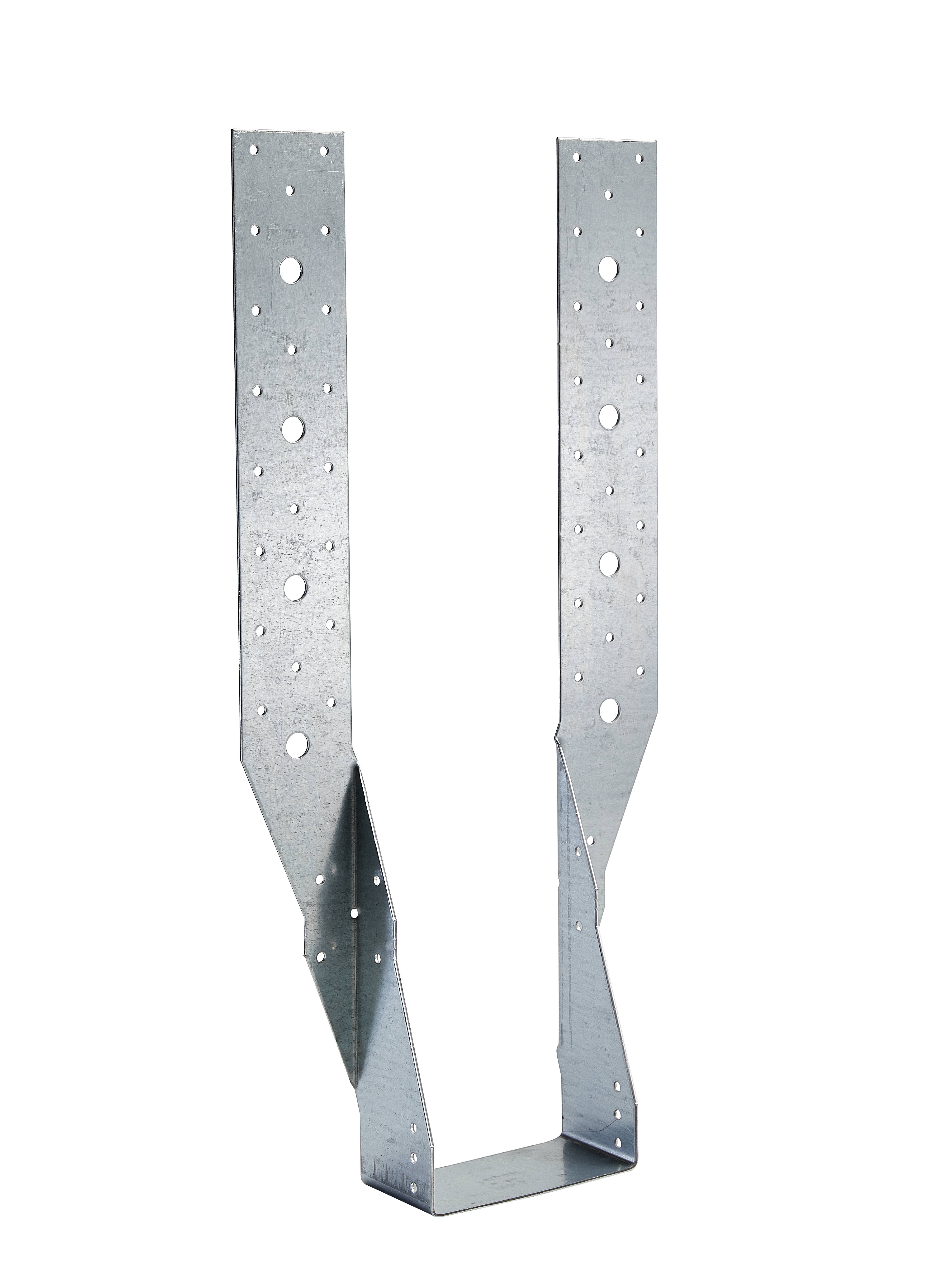

Suporte de suspensão

Os suportes de suspensão THAI têm a particularidade de poderem ser regulados em altura, baixando as abas sobre o suporte, de acordo com o tipo de configuração pretendido.

Ficha de Dados Técnicos

Marcação CE

ATE

Classe de serviço 2

Interior

Aço galvanizado Z275

Detalhes do produto

Imagens

Características

Matéria

Aço galvanizado S250GD + Z275 em conformidade com a norma NF EN 10346 ou G90 conforme a ASTM A653,
Espessura: 1,2 a 2,2 mm.

Vantagens

Permite desfasamentos de altura entre o elemento de suporte e o elemento suportado.

Aplicação

Suporte

Elemento de suporte : vigas em I, madeira maciça, aglomerado de madeira,
Elemento suportado : madeira maciça, aglomerado de madeira, madeira laminada colada.

Áreas de utilização

Fixação de traves,
Barrotes,
Peças de contorno.

Dados técnicos

Dimensões

Dimensões e valores caraterísticos

Referência	Dimensões e valores caraterísticos [mm]							Furos portador		Furos suportado
Referência	A	B	C	D	E	F	t	Ø5	Ø13	Ø5
THAI1200/2X	38 - 150	(572 -A)/2	64	64	(1200-A)/2	67	2	48	8	10

Product capacities - Timber to timber - Face fix Installation

Referência	Product capacities - Timber to timber - Face fix Installation
	Fixacões				Valores caraterísticos [kN]
	Portador		Suportado		R_1,k						R_2,k
	Qdad	Tipo	Qdad	Tipo	C18		C24		SCL		C24
	Qdad	Tipo	Qdad	Tipo	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50
THAI1200/40/2	20	*	2	CNA4.0x35	10.6	-	12	-	20.6	-	1.7	-
THAI1200/80/2	20	*	2	CNA4.0x50	-	18.4	-	20.1	-	32.5	-	3.1
THAI1200/90/2	20	*	2	CNA4.0x50	-	20	-	22.7	-	32.5	-	3.1
THAI1200/120/2	20	*	2	CNA4.0x50	-	23.5	-	26.4	-	32.5	-	3.1
THAI1200/140/2	20	*	2	CNA4.0x50	-	24.3	-	26.4	-	32.5	-	3.1
THAI1200/150/2	20	*	2	CNA4.0x50	-	24.3	-	26.4	-	32.5	-	3.1

* Refer to capacity table columns for type of fasteners that can be used on header. Capacities vary depending on fastener type used.

Product capacities - Timber to timber - Wrap over Installation

Referência	Product capacities - Timber to timber - Wrap over Installation
	Fixacões						Valores caraterísticos [kN]
	Suportado		Portador				R_1,k						R_2,k
	Qdad	Tipo	Top		Face		C18		C24		SCL		C24
	Qdad	Tipo	Qdad	Tipo	Qdad	Tipo	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50
THAI1200/40/2	2	CNA4.0x35	4	*	2	*	10.6	-	12.1	-	18.8	-	1.7	-
THAI1200/80/2	2	CNA4.0x50	4	*	2	*.	-	16.7	-	18	-	22.2	-	3.1
THAI1200/90/2	2	CNA4.0x50	4	*	2	*	-	16.7	-	18	-	22.2	-	3.1
THAI1200/120/2	2	CNA4.0x50	4	*	2	*	-	16.7	-	18	-	22.2	-	3.1
THAI1200/140/2	2	CNA4.0x50	4	*	2	*	-	16.7	-	18	-	22.2	-	3.1
THAI1200/150/2	2	CNA4.0x50	4	*	2	*	-	16.7	-	18	-	22.2	-	3.1

* Refer to capacity table columns for type of fasteners that can be used on header. Capacities vary depending on fastener type used.

Product capacities - Timber to concrete - Face fix Installation

Referência	Product capacities - Timber to Concrete
	Fasteners				Characteristic capacities - Timber C24 [kN]
	On joist		On concrete		R_1.k		R_2.k
	Qty	Type	Qty	Type	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50
THAI1200/40/2	2	CNA	2	Ø12	12	-	1.7	-
THAI1200/80/2	2	CNA	2	Ø12	-	21	-	3.1
THAI1200/90/2	2	CNA	2	Ø12	-	22.7	-	3.1
THAI1200/120/2	2	CNA	2	Ø12	-	26.7	-	3.1
THAI1200/140/2	2	CNA	2	Ø12	-	28.4	-	3.1
THAI1200/150/2	2	CNA	2	Ø12	-	28.9	-	3.1

* Refer to capacity table columns for type of fasteners that can be used on header. Capacities vary depending on fastener type used.

The user shall check the capacity of the group of two anchor submitted to lateral load =F1 and axial load =F1*0.17.

Instalação

2 configurações possíveis :

Abas planas, montagem tradicional idêntica aos suportes de abas exteriores,
Abas dobradas para ajustar a altura do suporte relativamente ao elemento suporte. Pregar as abas dobradas.

Certification

Declarações de desempenho (DoP)

pt-dop-e06-0270-issue-6.pdf (97.83 KB)

2018-02-16

pt-dop-e06-0270-issue-5.pdf (44.71 KB)

2017-05-02

pt-dop-e06-0270-issue-4.pdf (44.75 KB)

2014-09-02

36a895d6bb22b6d0815114061482cee3d38e24f7-pdf.pdf (34.27 KB)

2013-06-20

bf4fe33d2cac263cb178a4b819896cc08ff4d61d.pdf (33.77 KB)

Homologações técnicas europeia (ETA)

eta-060270-sst-rev-8-2022-2.pdf (10.42 MB)
