BPST

Tensor de fita de cintagem

O tensor de fita BPST facilita a implementação de fitas metalicas na obra. Seu inovador sistema de fechamento permite uma instalação rápida e fácil, reduzindo consideravelmente o tempo de instalação em comparação com os tensores de fita tradicionais. Adapta-se às fitas perfuradas FP de 30, 40 e 60 mm de largura.

Ficha de Dados Técnicos

Marcação CE

ATE

Classe de serviço 2

Interior

Aço galvanizado Z275

Detalhes do produto

Imagens

Características

Matéria

Aço galvanizado S250GD + Z275 em conformidade com a norma NF EN 10346.

Vantagens

• Configurações e implementação simplificadas para a realização do contraventamento,
• Sem porcas ou parafusos,
• Possível aperto após a estabilização da estrutura,
• Compatível com as fitas de cintagem perfuradas FP30, FP40 e FP60.

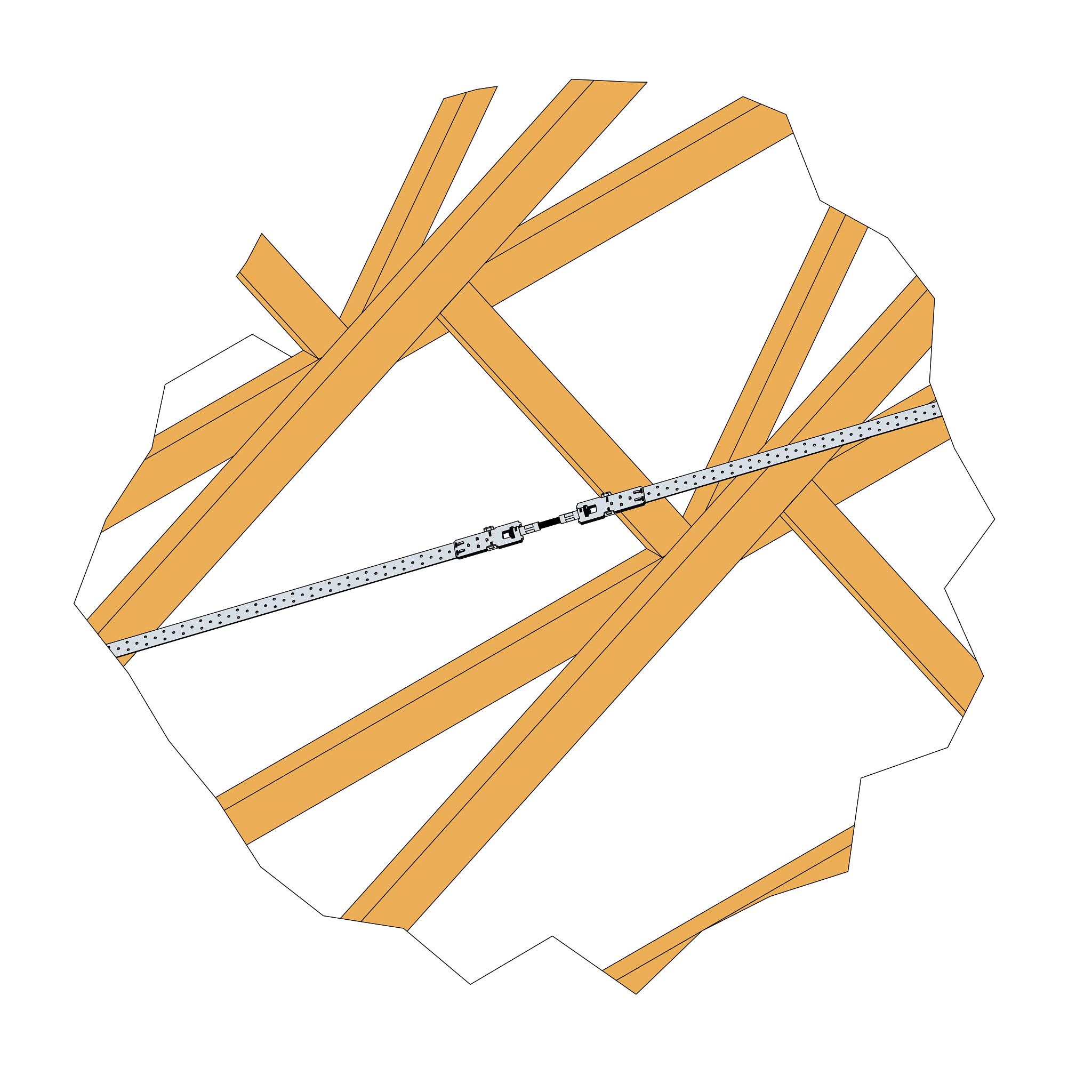

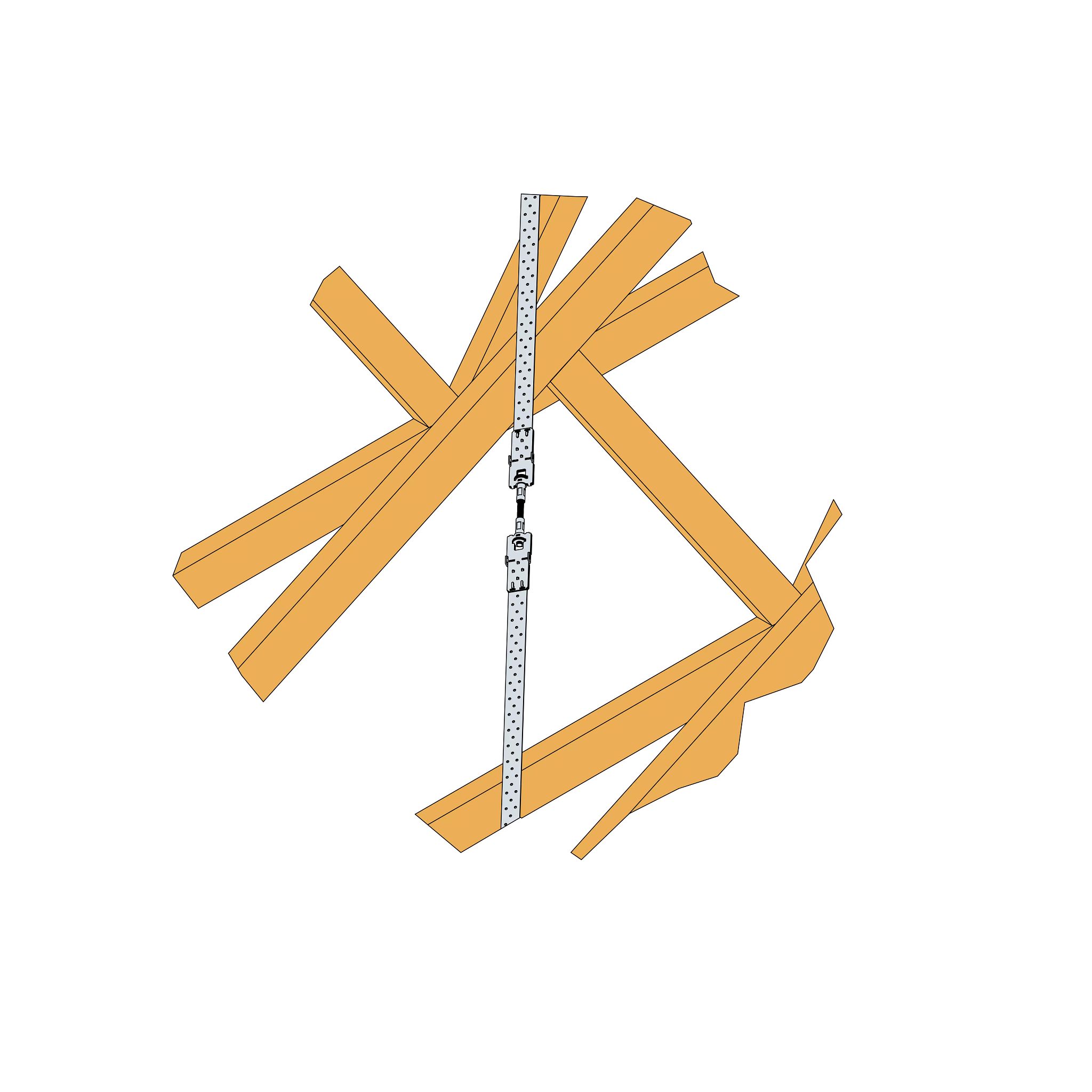

Aplicação

Areas de utilização

Contraventamento de carpintaria,
Esquadria de madeira.

Dados técnicos

Dimensões

Product dimensions

Referência	DB nr.	Product dimensions [mm]				Box Quantity
Referência	DB nr.	A	B	t	Adjustment range	Box Quantity
BPST	2142326	51	325-365	2	50	10

Product capacities

Referência	Characteristic capacities [kN]
Referência	R_1.k
BPST	27.5

The values are whith all 6 pins in use and 2 bended

Instalação

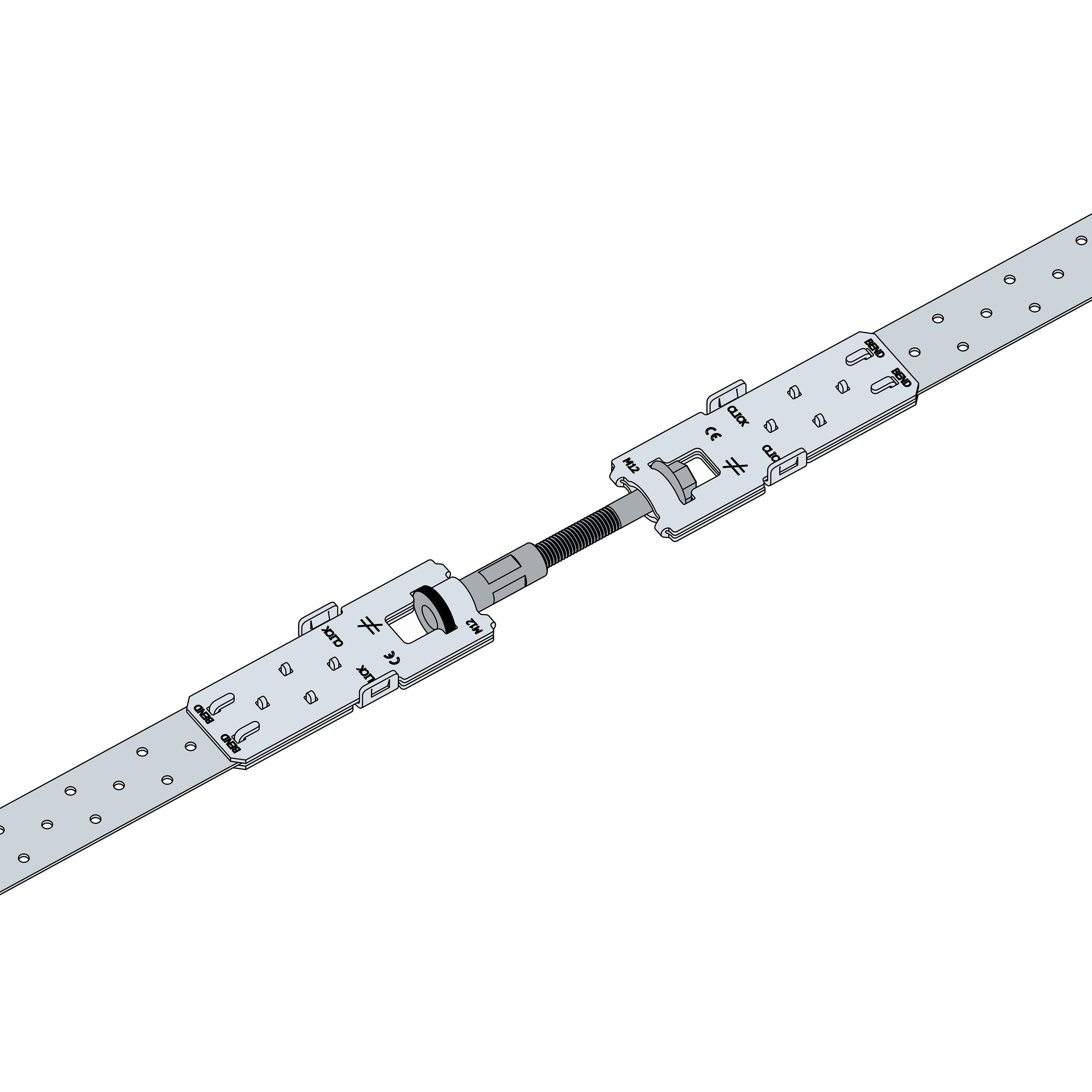

Implementação

• Montar as duas partes do BPST inserindo pelo menos 10 mm de fio na parte fêmea,
• Deslize as extremidades das fitas de cintagem nos grampos do BPST, e clique para fechar,
• Dobrar para trás os 2 picos mais longos, em cada grampo, a fim de bloquear o fechamento,
• Ajustar a tensão da fita de cintagem aparafusando ainda mais o BPST na haste roscada.
