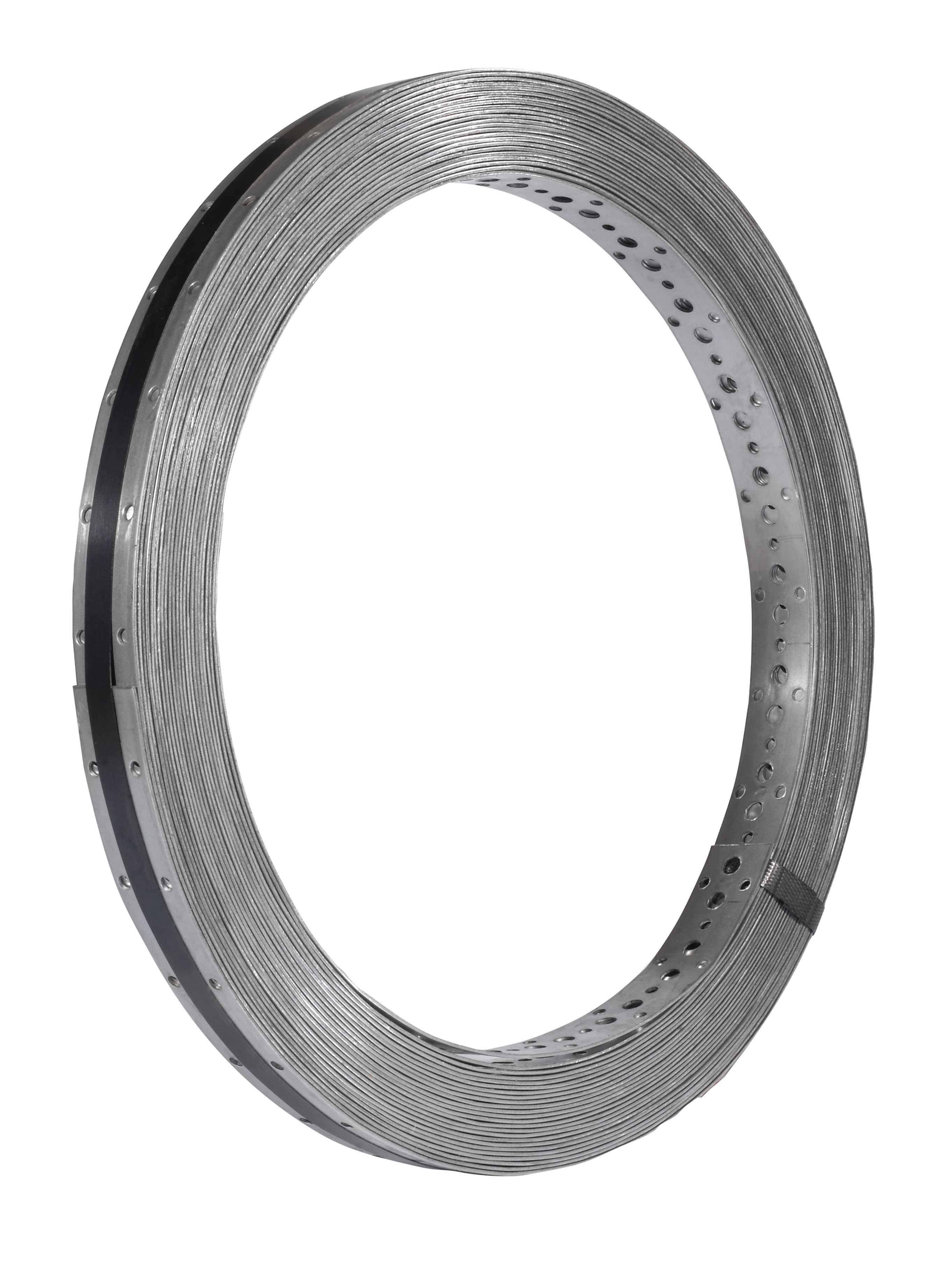

Fitas de cintagem perfuradas

As fitas de cintagem respondem aos problemas ligados à deformação das carpintarias. Estas adaptam-se particularmente bem à asna pequena. Permitem, também, responder a diversas aplicações.

Ficha de Dados Técnicos

Marcação CE

Classe de serviço 2

Interior

Aço galvanizado Z275

Detalhes do produto

Imagens

Características

Matéria

Aço galvanizado S250GD + Z275 conforme a norma NF EN 10346,
Espessura : 1 a 2 mm consoante os modelos.

Vantagens

Flexibilidade de aplicação,
Admissão de carga na elevação.

Aplicação

Suporte

Elemento de suporte: madeira maciça, aglomerado de madeira, madeira laminada colada, aço, betão,
Elemento suportado: madeira maciça, aglomerado de madeira, madeira laminada colada, perfil de aço ou PVC.

Áreas de utilização

Deformação de carpintarias e de paramentos em madeira,
Fixação de bainhas,
Realização de montagens diversas.

Dados técnicos

Dimensões

Dimensões e valores caraterísticos

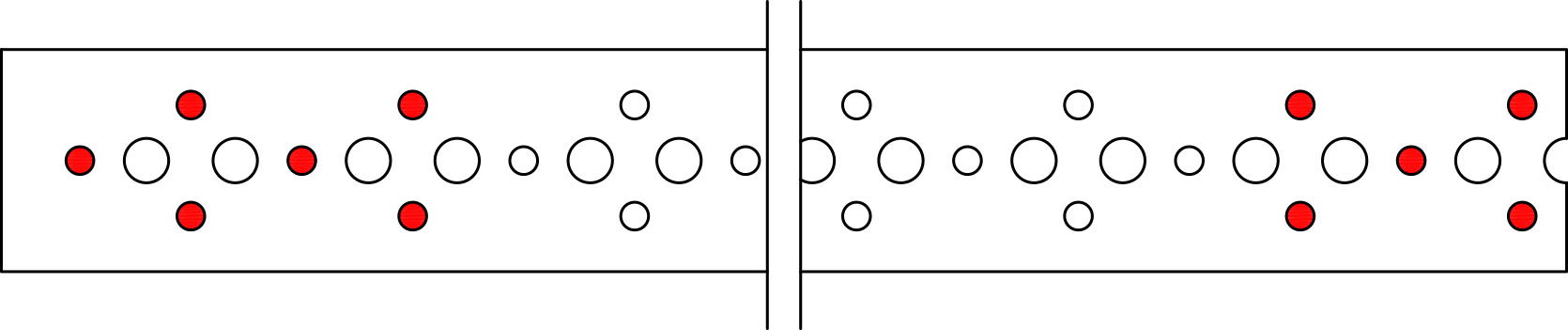

Referência	Dimensões			Perfurações		Secção mínima [mm²]
Referência	Larguras [mm]	Comp. total [m]	Esp. [mm]	dimensão	dimensão	Secção mínima [mm²]
FP20/1/10	20	10	1	Ø5	Ø7	10
FP20/1/50	20	50	1	Ø5	Ø7	10
FP20/1/100	20	100	1	Ø5	Ø7	10
FP30/1.5/10	30	10	1.5	Ø5	Ø8	30
FP30/1.5/25	30	25	1.5	Ø5	Ø8	30
FP30/1.5/50	30	50	1.5	Ø5	Ø8	30
FP40/2/10	40	10	2	Ø5	Ø8	60
FP40/2/25	40	25	2	Ø5	Ø8	60
FP40/2/50	40	50	2	Ø5	Ø8	60
FP60/1/25	60	25	1	Ø5	Ø8	45
FP60/2/10	60	10	2	Ø5	Ø8	90
FP60/2/25	60	25	2	Ø5	Ø8	90
FP60/1.5/25	60	25	1.5	Ø5	Ø8	60

Os valores caraterísticos indicados na tabela adiante correspondem ao valor maximo suportado pela fita de contagem em tração (limite do aço). Estes devem ser comprados com os valores de resistência das fixações.

Valores caraterísticos

Referência	Valores caraterísticos - Madeira C24 [kN]
	R_1,k*
	Valor máximo	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
FP20/1/10	2,97/ kmod	1,66 x n	1,83 x n	2,22 x n	2,36 x n
FP20/1/50	2,97/ kmod	1,66 x n	1,83 x n	2,22 x n	2,36 x n
FP20/1/100	2,97/ kmod	1,66 x n	1,83 x n	2,22 x n	2,36 x n
FP30/1.5/10	8,91 / kmod	1,66 x n	1,83 x n	2,22 x n	2,36 x n
FP30/1.5/25	8,91 / kmod	1,66 x n	1,83 x n	2,22 x n	2,36 x n
FP30/1.5/50	8,91 / kmod	1,66 x n	1,83 x n	2,22 x n	2,36 x n
FP40/2/10	17,8 / kmod	1,66 x n	1,83 x n	2,22 x n	2,36 x n
FP40/2/25	17,8 / kmod	1,66 x n	1,83 x n	2,22 x n	2,36 x n
FP40/2/50	17,8 / kmod	1,66 x n	1,83 x n	2,22 x n	2,36 x n
FP60/1/25	13,36 / kmod	1,66 x n	1,83 x n	2,22 x n	2,36 x n
FP60/2/10	26,73 / kmod	1,66 x n	1,83 x n	2,22 x n	2,36 x n
FP60/2/25	26,73 / kmod	1,66 x n	1,83 x n	2,22 x n	2,36 x n
FP60/1.5/25	17,7 / kmod	1,66 x n	1,83 x n	2,22 x n	2,36 x n

* R_1,k é calculado a partir das capacidades dos pregos e não deve ultrapassar o valor máximo.

n = número efetivo de pregos numa linha em conformidade com o Eurocódigo 5 8.3.1.1 (8)

Instalação

Fixações

Em madeira :

Pregos canelados CNA Ø4,0,
Pregos canelados inox PCRIX Ø4,0.

Em betão :(após fita de cintagem)

Cavilhas mecânicas de expansão,
Cavilhas químicas.

Em aço :(após fita de cintagem)

Parafusos,
Rebites,
Parafusos de alta resistência.

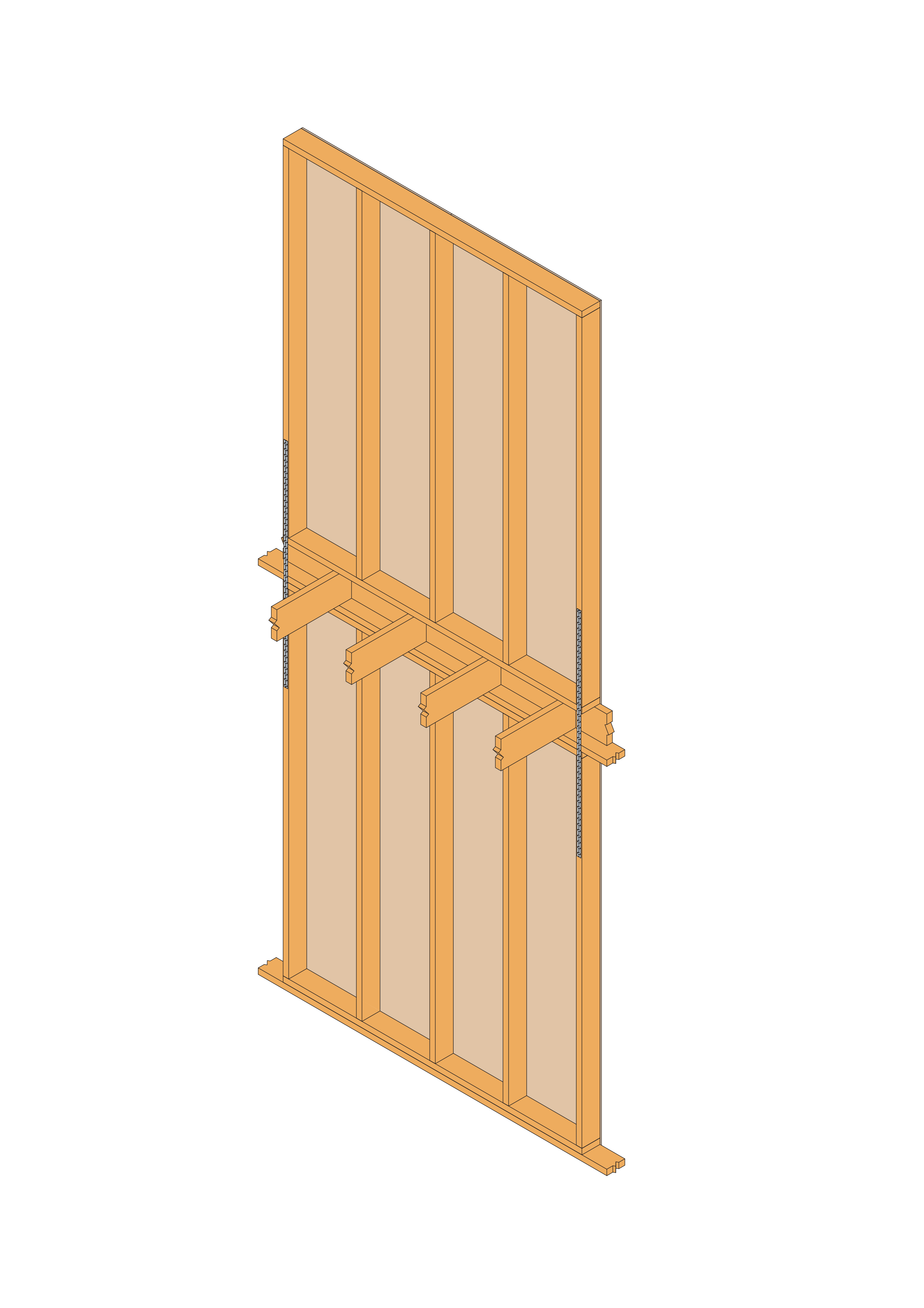

Instalação

Utilização de um esticador de fita de cintagem BANSTR :

Pregar a fita de cintagem num dos elementos de madeira.
Esticar a fita de cintagem no elemento seguinte com a ferramenta BANSTR.
Pregar a fita de cintagem neste elemento de madeira.
Repetir a operação até atingir o último elemento e pregar.

Utilização de um esticador de fita de cintagem FMBS :

Pregar a primeira secção da fita de cintagem num dos elementos de madeira.
Pregar a segunda secção da fita de cintagem num segundo elemento de madeira.
Fixar a outra extremidade destas duas fitas de cintagem ao esticador FMBS. de modo que fiquem acopladas no centro da diagonal.
Regular o passo do parafuso para apertar o conjunto.

DWG (2D)	REVIT (2D)	DWG (3D)	REVIT (3D)	SAT	XML
Nenhum elemento disponível.	Nenhum elemento disponível.	Nenhum elemento disponível.	Nenhum elemento disponível.	Nenhum elemento disponível.	Nenhum elemento disponível.

DWG (2D)

REVIT (2D)

DWG (3D)

REVIT (3D)

SAT

XML

Nenhum elemento disponível.
