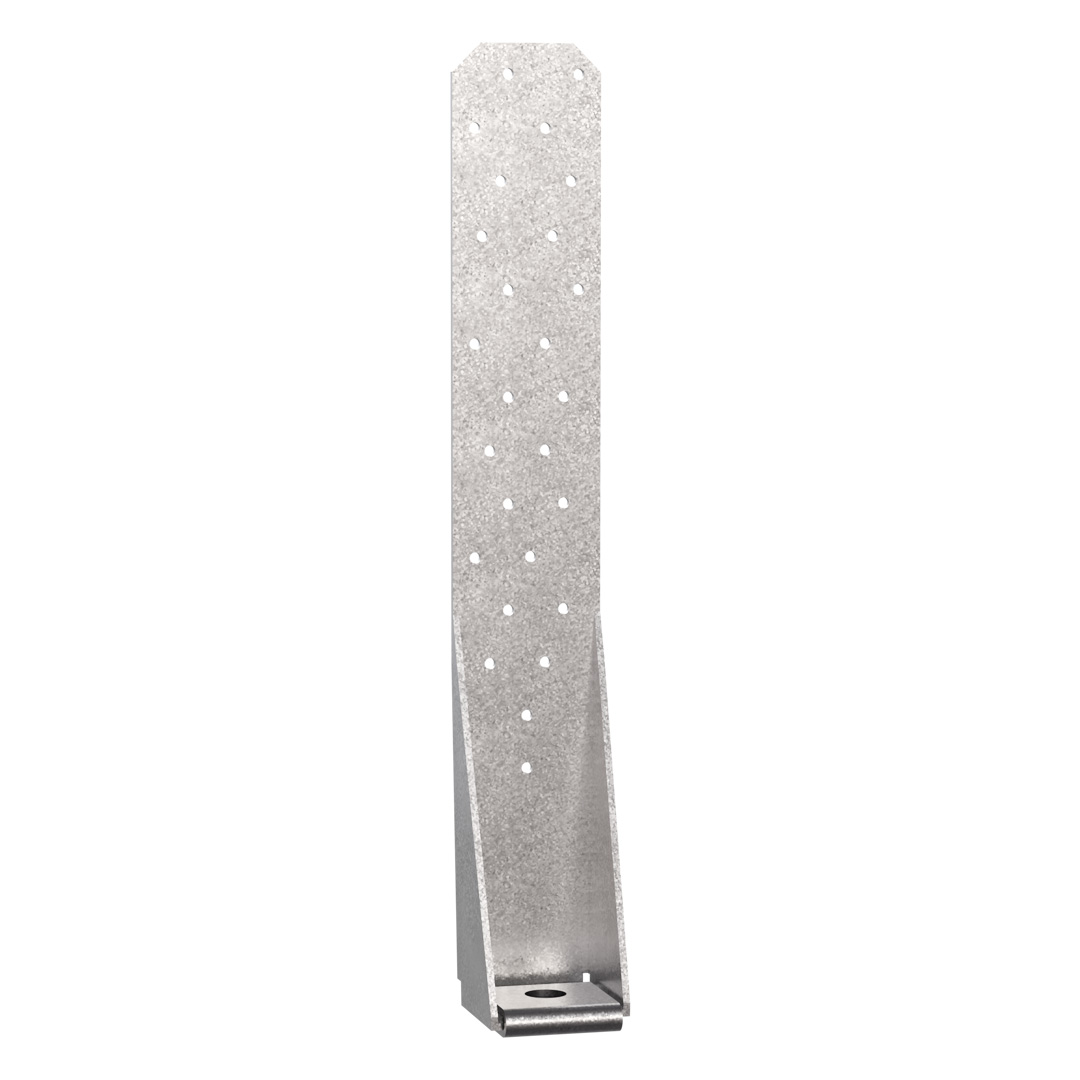

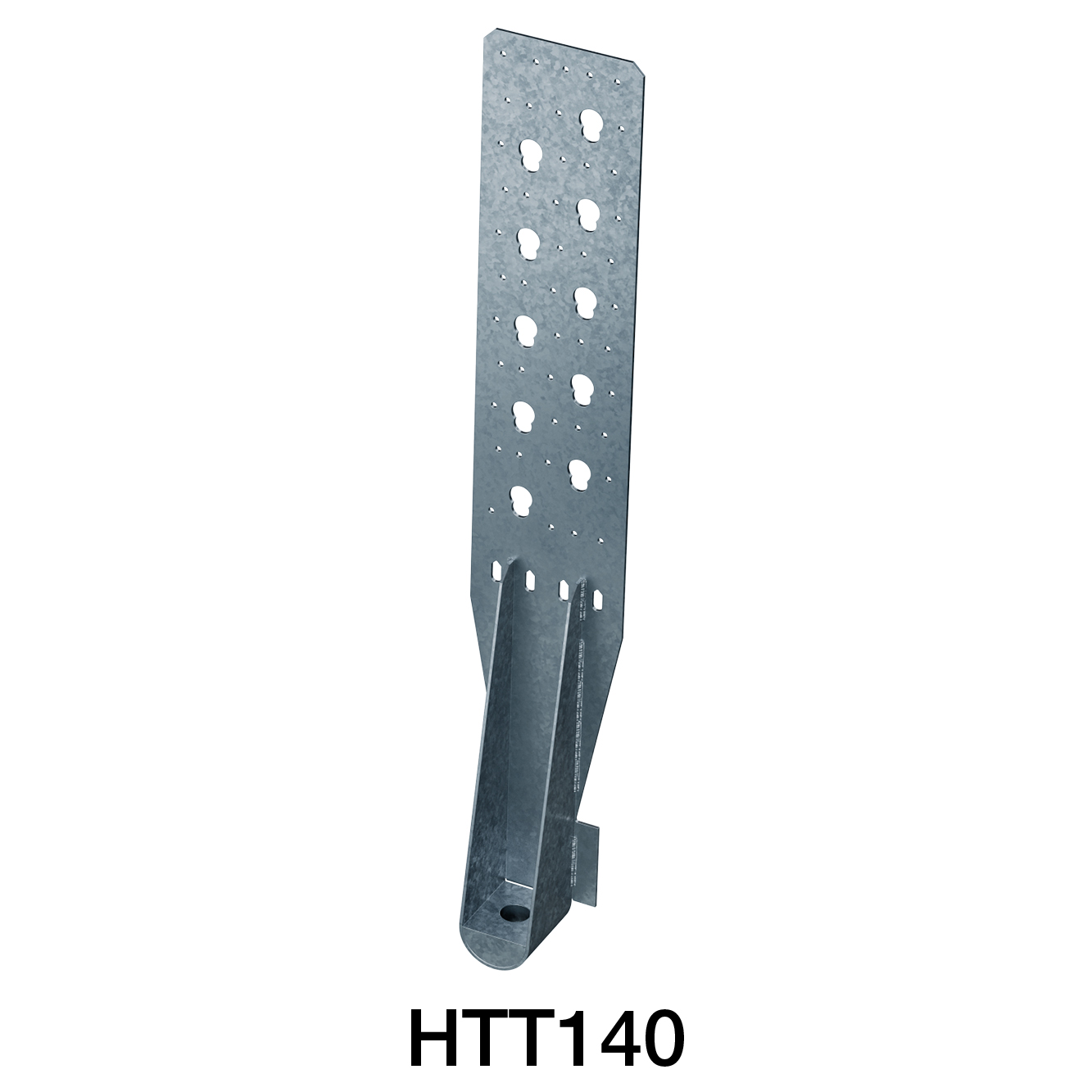

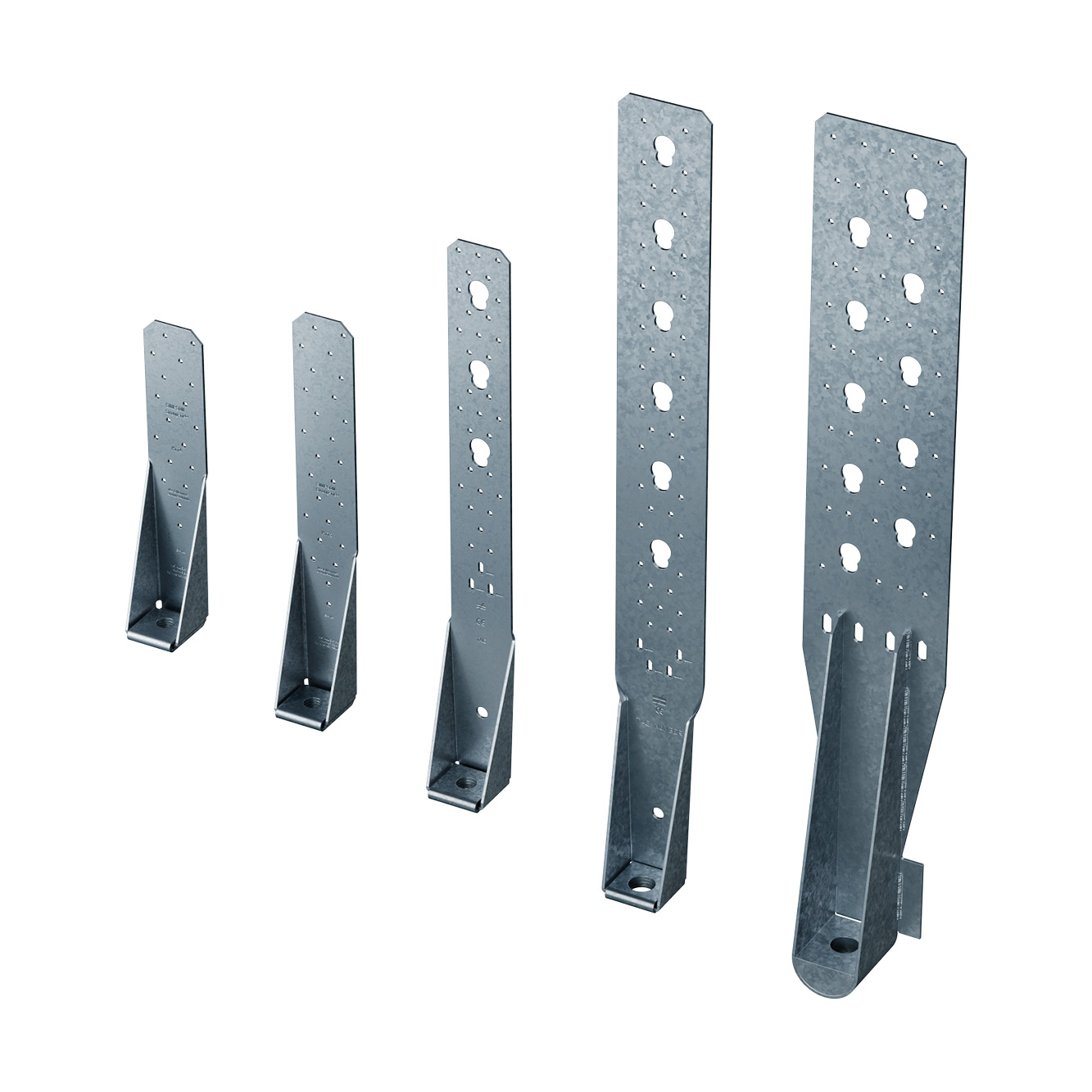

HTT

Ancoragem

Estas ancoragens suportam esforços de tração em diferentes configurações: montagem de prumos, vigas ou pés de asnas pequenas.
Os furos para pregos e parafusos permitem adaptar a fixação em função das configurações. Utilização em trabalhos novos e de recuperação para o reforço de estruturas existentes.

Ficha de Dados Técnicos

Marcação CE

ATE

Classe de serviço 2

Interior

EPD

Aço galvanizado Z275

HTT_SSTBP_homepage_LV_en

Detalhes do produto

Imagens

Características

Matéria

Aço galvanizado G90 conforme à norma ASTM A-653,
HTT22E e HTT31 : S350GD + Z275 norma NF EN 10346.

Vantagens

Grande valor na elevação.

Aplicação

Suporte

Elemento de suporte : madeira, betão.
Elemento suportado : madeira.

Áreas de utilização

Montagem de prumos,
Montagem de vigas,
Montagem de pés de asnas pequenas,

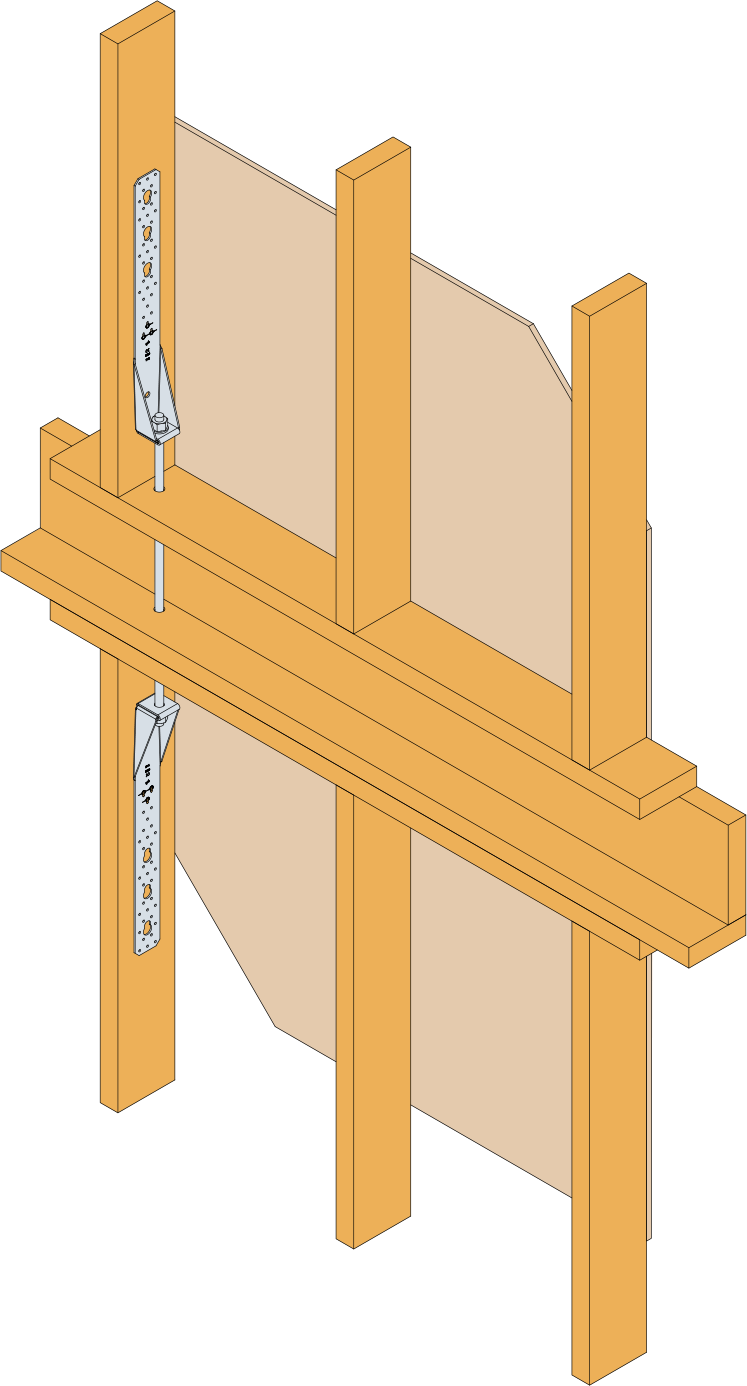

Conexões de painéis de esquadria de madeira,
Conexões de pilares de esquadria de madeira.

Dados técnicos

Dimensões e valores caraterísticos

Dimensões

Referência	Dimensões do conector
	Outro	Dimensões e valores caraterísticos[mm]						Perfurações			Ala B
	Qtd. por caixa	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	t[mm]	Redondo			Redondo
	Qtd. por caixa	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	t[mm]	Ø4.7	Ø 5[mm]	Ø21	Ø17.5	Ø 18[mm]

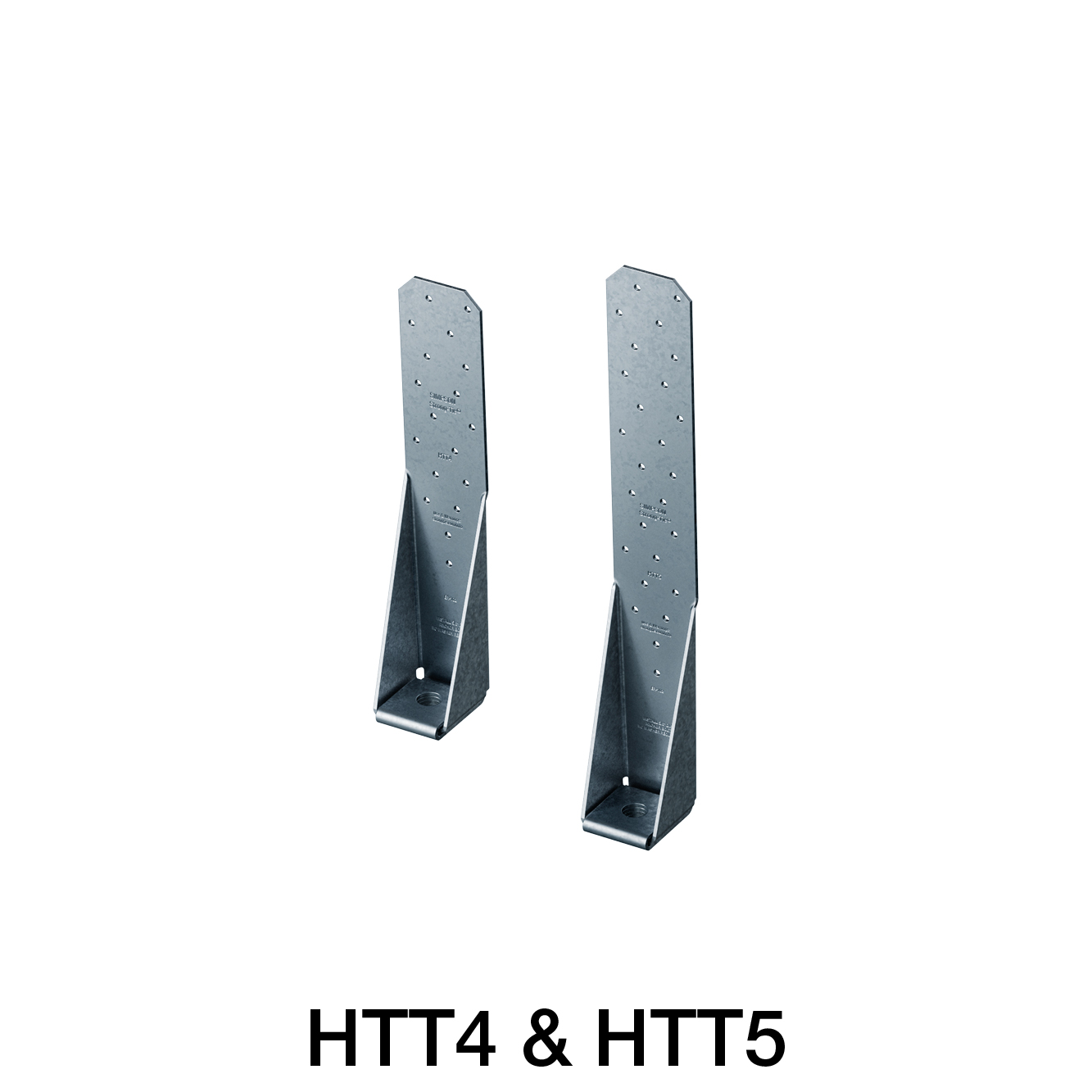

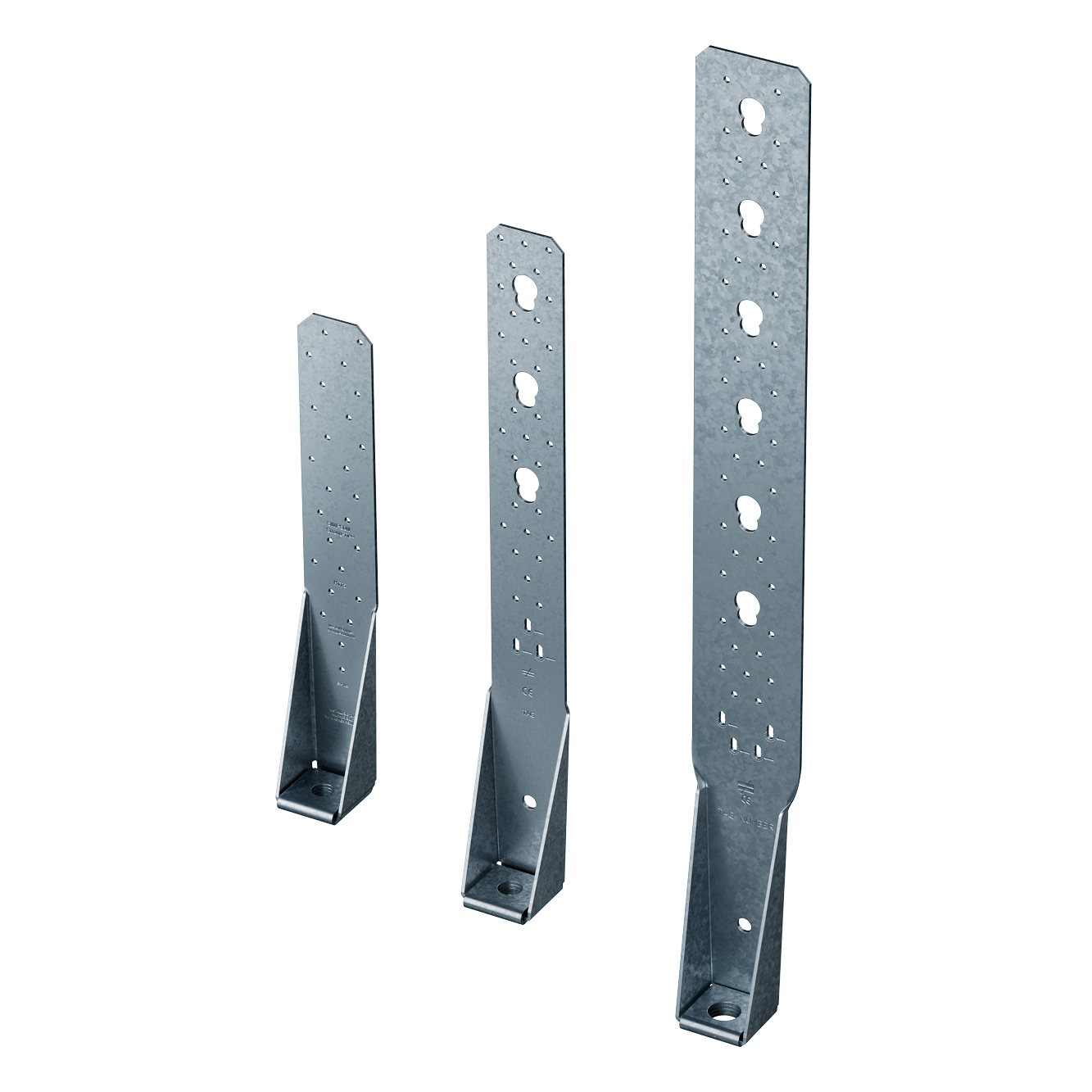

HTT5	10.0	403	56	64	11.4	35	2.8	26	-	-	1	-

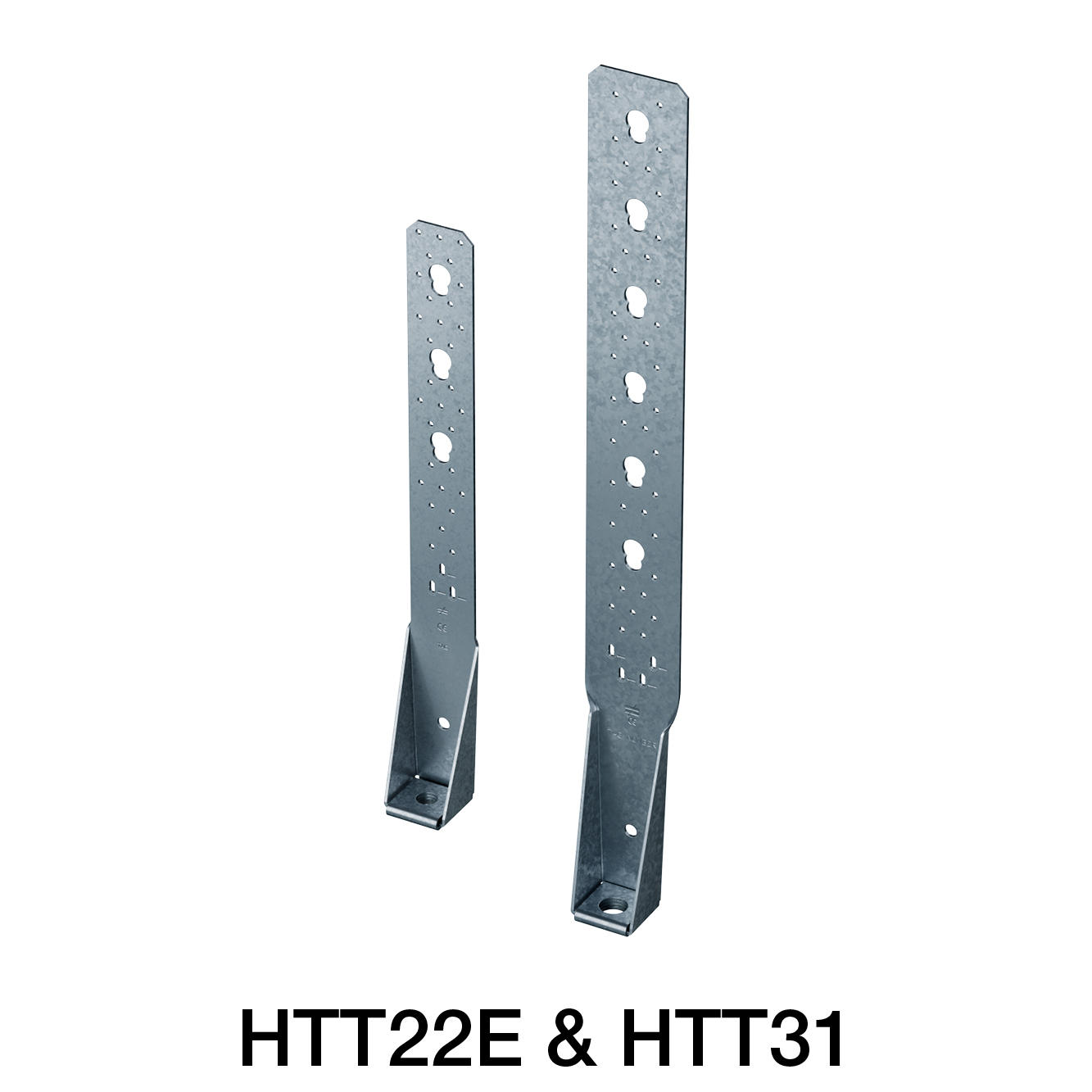

HTT22E	10.0	558	60	63	12	33	3	-	31	3	-	1
HTT31	5.0	790	60	90	12	33	3	-	41	6	-	-

Valores caraterísticos

Referência	Holdowns capacity
	Valores caraterísticos - Madeira/betão
	Fixacões						Valores caraterísticos[kN]
	Aba A				Aba B		R1.k (sem anilha US50/50/8)								R1,k (can anilha US50/50/8)
	Qdad	Tipo	Qdad	Tipo	Qdad	Tipo	CNA4.0x35	CNA4.0x40	CNA4,0x50	CNA4.0x60	CSA5.0x35	CSA5.0x40	CSA5.0x50	CSA5.0x80	CNA4.0x35	CNA4.0x40	CNA4,0x50	CNA4.0x60
HTT5	n	CNA	-	-	1.0	M16	min [(n-3.5)*1.66; 15.4; 43/kmod]	min [(n-3.5)*1.83; 18.6; 43/kmod]	min [(n-3.5)*2.22; 24.7; 43/kmod]	min [(n-3.5)*2.36; 31; 43/kmod]	-	-	-	-	min [(n-3.5)*1.66; 19.7]	min [(n-3.5)*1.83; 23.9]	min [(n-3.5)*2.22; 31.7]	min [(n-3.5)*2.36; 39.7]
HTT22E	n (1)	CNA/CSA	-	-	1.0	M16	min [(n-3,5)*1,66; 32,6; 57,5/kmod]	min [(n-3,5)*1,83; 39,6; 57,5/kmod]	min [(n-3,5)*2,22; 42,3; 57,5/kmod]	min [(n-3,5)*2,36; 53,1; 57,5/kmod]	min [(n-3.5)*1,99; 91,1; 57,5/kmod]	min [(n-3.5)*2,25; 106,7; 57,5/kmod]	min [(n-3.5)*2,63; 138,2; 57,5/kmod]	min [(n-3.5)*3,5; 232,4; 57,5/kmod]	-	-	-	-
HTT31	n (2)	CNA/CSA	-	-	1.0	M24	min [(n-4)*1,66; 144,1; 85,1/kmod)	min [(n-4)*1,83; 144,1; 85,1/kmod)	min [(n-4)*2,22; 144,1; 85,1/kmod)	min [(n-4)*2,36; 144,1; 85,1/kmod)	min [(n-4)*1,99; 144,1; 85,1/kmod)	min [(n-4)*2,25; 144,1; 85,1/kmod)	min [(n-4)*2,63; 144,1; 85,1/kmod)	min [(n-4)*3,5; 144,1; 85,1/kmod)	-	-	-	-

A quantidade de fixações (n) pode ficar ao critério do utilizador. A capacidade é, em seguida, calculada com este número n.

* 4 CSA5,0x80 devem ser sempre instalados na extremidade inferior dos furos oblíquos.

Valores característicos simplificadas

Dimensões

Referência	Holdowns capacity
	Valores caraterísticos simplificados - Madeira/betão
	Fixacões						Valores caracteristicos - Madeira C24 sobre betão[kN]
	Aba A				Aba B		R1.k (sem anilha US50/50/8)
	Qdad	Tipo	Qdad	Tipo	Qdad	Tipo	CNA4.0x35	CNA4.0x40	CNA4,0x50	CNA4.0x60	CSA5.0x35	CSA5.0x40	CSA5.0x50	CSA5.0x80
HTT5	18.0	CNA	-	-	1.0	M16	15.4	18.6	24.7	31	-	-	-	-
HTT22E	26.0	CNA/CSA	-	-	1.0	M16	32.6	39.6	42.3	52.3	44.8	50.6	52.3	52.3
HTT31	39.0	CNA/CSA	-	-	1.0	M24	58.1	64.1	77.4	77.4	69.7	77.4	77.4	77.4

Os valores das capacidades numéricas simplificadas baseiam-se na duração da carga e na suposição da classe de serviço (Instantâneo, Classe de serviço 2, kmod = 1,1). Para outras durações de carga, classe de serviço e fixadores, consultar ETA-07/0285.

Para HTT31, 4 CSA5.0x50 devem ser sempre instalados na extremidade inferior dos orifícios oblongos para atingir as capacidades indicadas na tabela. Para outros fixadores nestes furos, o cálculo deve ser calculado de acordo com a ETA.

Instalação

Fixações

Recomendação de fixação para betão C25/30 com uma borda da laje próxima da fixação, sem reforço contra fissuração e fragmentação. Recomenda-se verificar a resistência da fixação no betão com o software Anchor Designer.

(Dimensões em mm)

HTT5		Sem arruela		Com arruela
	Fixações	CNA4.0x50	CNA4.0x60	CNA4.0x50	CNA4.0x60
	Rd	20.9 kN	26.2 kN	26.7 kN	33.5 kN
	Ancoragem	FM 753 evo M16-151/30	KEM HR + LMAS M16	KEM HR + LMAS M16	KEM HR + LMAS M16
	Prof. de penetração	80	128	128	150
	Espessura da laje	200	200	200
	Distância à borda da laje	140	150	150	160

HTT22E	Fixações	CNA4.0x50	CNA4.0x60	CSA5.0x50	CSA5.0x80
	Rd	20.9 kN	26.2 kN	26.7 kN	33.5 kN
	Ancoragem	KEM HR + LMAS M16	KEM HR + LMAS M16	KEM HR + LMAS M16	KEM HR + LMAS M16
	Prof. de penetração	155	200	200	200
	Espessura da laje	200	200	200	200
	Distância à borda da laje	170	160	160	160

HTT31	Fixações	CNA4.0x50	CNA4.0x60	CSA5.0x50	CSA5.0x80
	Rd	65.4 kN	65.4 kN	65.4 kN	65.4 kN
	Ancoragem	KEM HR + THR M24	KEM HR + THR M24	KEM HR + THR M24	KEM HR + THR M24
	Prof. de penetração	215	215	215	215
	Espessura da laje	280	280	280	280
	Distância à borda da laje	300	300	300	300

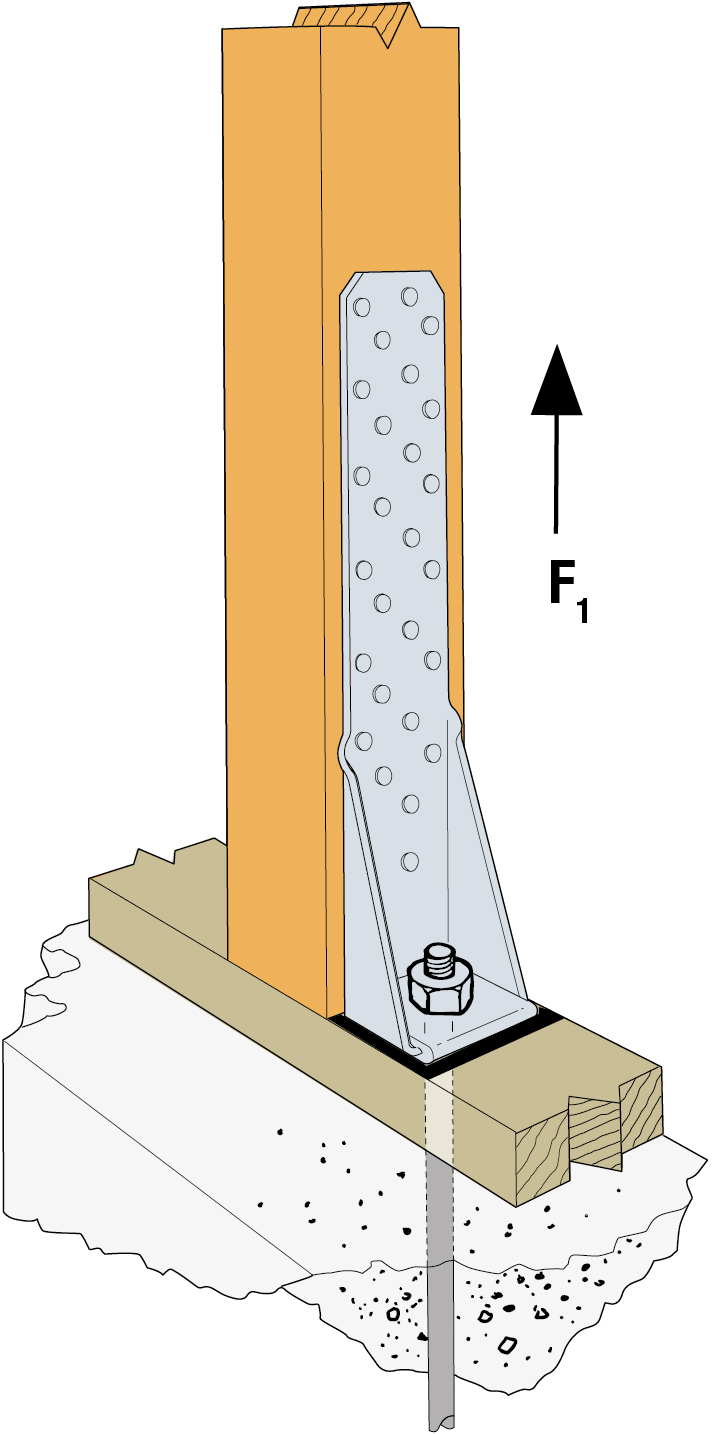

Instalação

Utiliser toutes les fixations spécifiées,
Vérifier la résistance à l'arrachement de l'ancrage,
La surface totale d‘appui de l‘ancrage doit être en contact avec le montant, et peut être en contact avec le support en pied.
