Conexão regulável em ângulo
Os estribos ACI facilitam a aplicação nos vigamentos em ângulo. Podem ser regulados diretamente na obra para um ângulo entre 30° e 90°, dobrando as peças de acordo com a configuração desejada. Podem ser fixados em suporte de madeira ou betão. Estes estribos são utilizados aos pares : um estribo fixa o elemento inferior enquanto que o segundo estribo, colocado na parte oposta, fixa o elemento superior. O sistema adapta-se, portanto, às diferentes larguras e alturas de vigas em I.





Detalhes do produto
Características
Matéria
- Aço galvanizado S250GD + Z275 em conformidade com a norma NF EN 10346,
- Espessura : 2 mm.
Vantagens
- Podem ser utilizados sobre elemento de aço ou betão,
- Reguláveis na obra para um ângulo entre 30 e 90º,
- Adaptam-se a todas as larguras e alturas de vigas em I.
Aplicação
Suporte
- Elemento de suporte : madeira maciça, aglomerado de madeira, madeira laminada colada, betão,
- Elemento suportado : vigas em I, maciços, aglomerados.
Áreas de utilização
- Plataformas em vigas em I,
- Tetos falsos em vigas em I,
- Fixação de barrotes com ângulo.
Dados técnicos
Dimensões e valores caraterísticos
| Referência | Dimensões do conector | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Secções de madeira[mm] | Dimensões e valores caraterísticos[mm] | Furos portador | Furos suportado | Outro | ||||||||||
| Altura | Largura | A[mm] | B[mm] | C[mm] | D[mm] | F[mm] | t[mm] | Redondo | Redondo | Peso[kg] | ||||
| Larguras[mm] | Máx.[mm] | Larguras[mm] | Máx.[mm] | Ø5 | Ø14 | Ø5 | ||||||||
| ACI100/80 | 200 | 400 | 45 | 69 | 100 | 80 | 109.7 | 41.7 | 111.7 | 2 | 18 | 3 | 4 | 0.68 |
| ACI140/80 | 200 | 400 | 70 | 100 | 140 | 80 | 109.7 | 41.7 | 111.7 | 2 | 18 | 3 | 4 | 0.8 |
Product capacities – Timber to timber – Full nailing
| Referência | Capacidade do suporte | |||
|---|---|---|---|---|
| Valores característicos - Madeira sobre madeira - pregagem total | ||||
| Fixacões | Characteristic capacity - Timber C24 (header)[kN] | |||
| Suportado | Portador | R₁.ₖ - 30 ao 59° | R₁.ₖ - 60 ao 90° | |
| Qdad | Qdad | CNA4.0x35 | CNA4.0x35 | |
| ACI100/80 | 2 - 4 | 14.0 | 6.1 | 8.3 |
| ACI140/80 | 2 - 4 | 14.0 | 6.9 | 8.2 |
Valores Característicos - Madeira para concreto
| Referência | Capacidade do suporte | |||||
|---|---|---|---|---|---|---|
| Valores característicos - Madeira sobre betão ou aço | ||||||
| Fixacões | Valores caraterísticos[kN] | |||||
| Suportado | Portador | R₁.ₖ - 60 ao 90° | R₁.ₖ - 30 ao 59° | |||
| Qdad | Tipo | Qdad | Tipo | CNA4.0x35 | CNA4.0x35 | |
| ACI100/80 | 2 - 4 | CNA | 2.0 | Ø12* | 10.7 | 7.9 |
| ACI140/80 | 2 - 4 | CNA | 2.0 | Ø12* | 9.5 | 7.6 |
* Consulte a linha de âncoras Simpson Strong-Tie para encontrar o produto certo. As soluções padrão devem ser escolhidas de acordo com o suporte (betão, alvenaria, etc.), o espaçamento e as distâncias às arestas.
Os valores descritos nesta tabela são dados para uma instalação em laje plena. Para qualquer outra condição de instalação (próximo a bordas, etc.), o projetista deve verificar as ancoragens separadamente (nosso software gratuito Anchor Designer está disponível em nosso site).
Instalação
Instalação
Fixações
Elemento suportado :
- Pregos canelados CNA Ø4,0x35 mm.
Os pregos são introduzidos na viga suportada com um ângulo de 45°. São precisos, no mínimo, dois pregos por membro para uma boa fixação, conforme a altura do elemento talvez seja possível usar quatro pregos.
Elemento de suporte :
Suporte madeira :
- Pregos canelados CNA Ø4,0x35 mm.

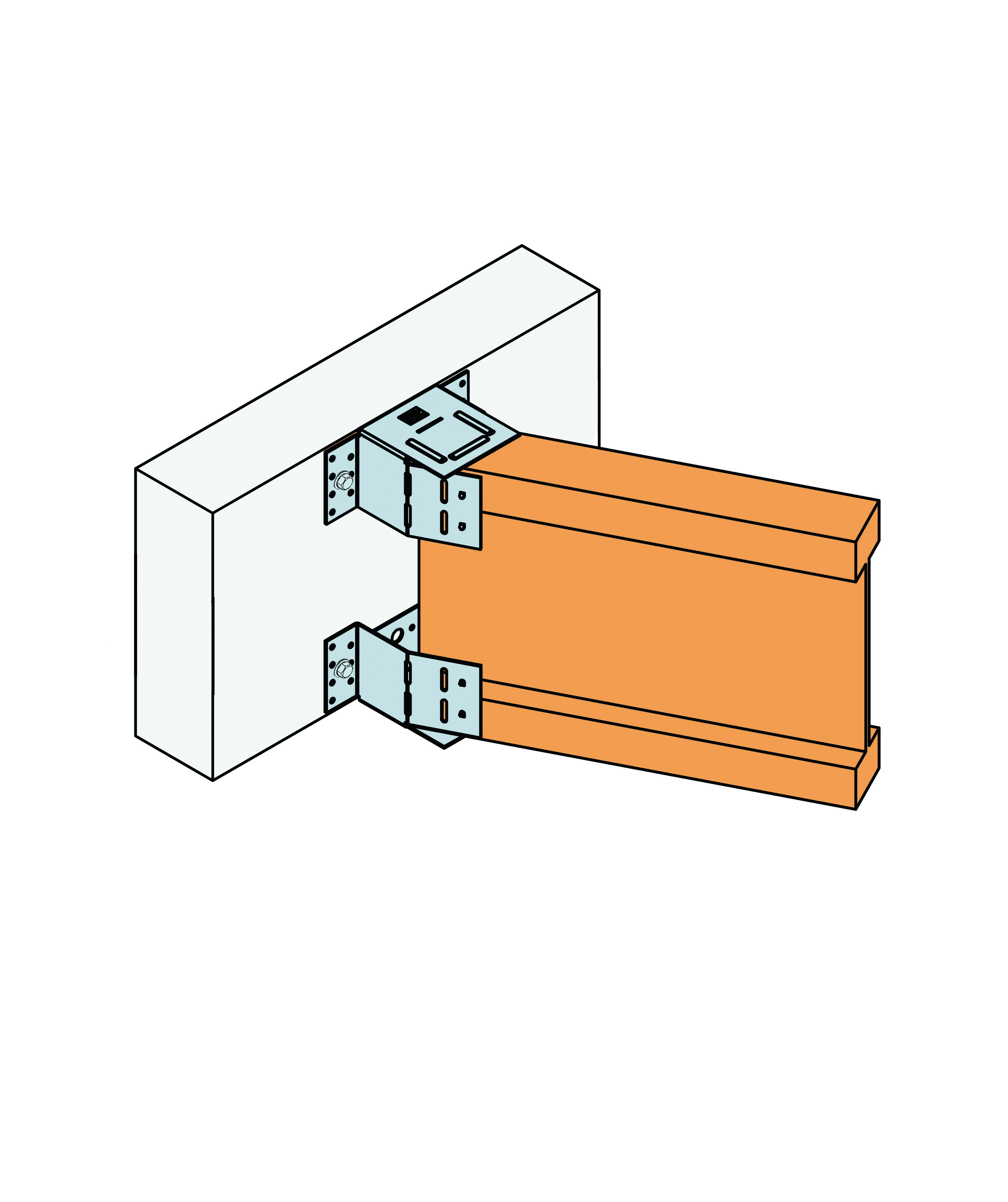

Suporte betão :
- Cavilha mecânica : perno FM 753 EVO M12x104/5,
- Ancoragem química : resina AT-HP + Haste roscada LMAS M12-150/35.
Elemento de alvenaria de blocos ocos :
- Ancoragem química : resina AT-HP ou POLY-GP + LMAS M12-150/35 + peneira SH M16-130.
Instalação
Estes estribos são utilizados aos pares: um estribo fixa o elemento inferior enquanto o segundo estribo, colocado na parte oposta, fixa o elemento superior.
