AB255SSH

Esquadro estrutural para CLT

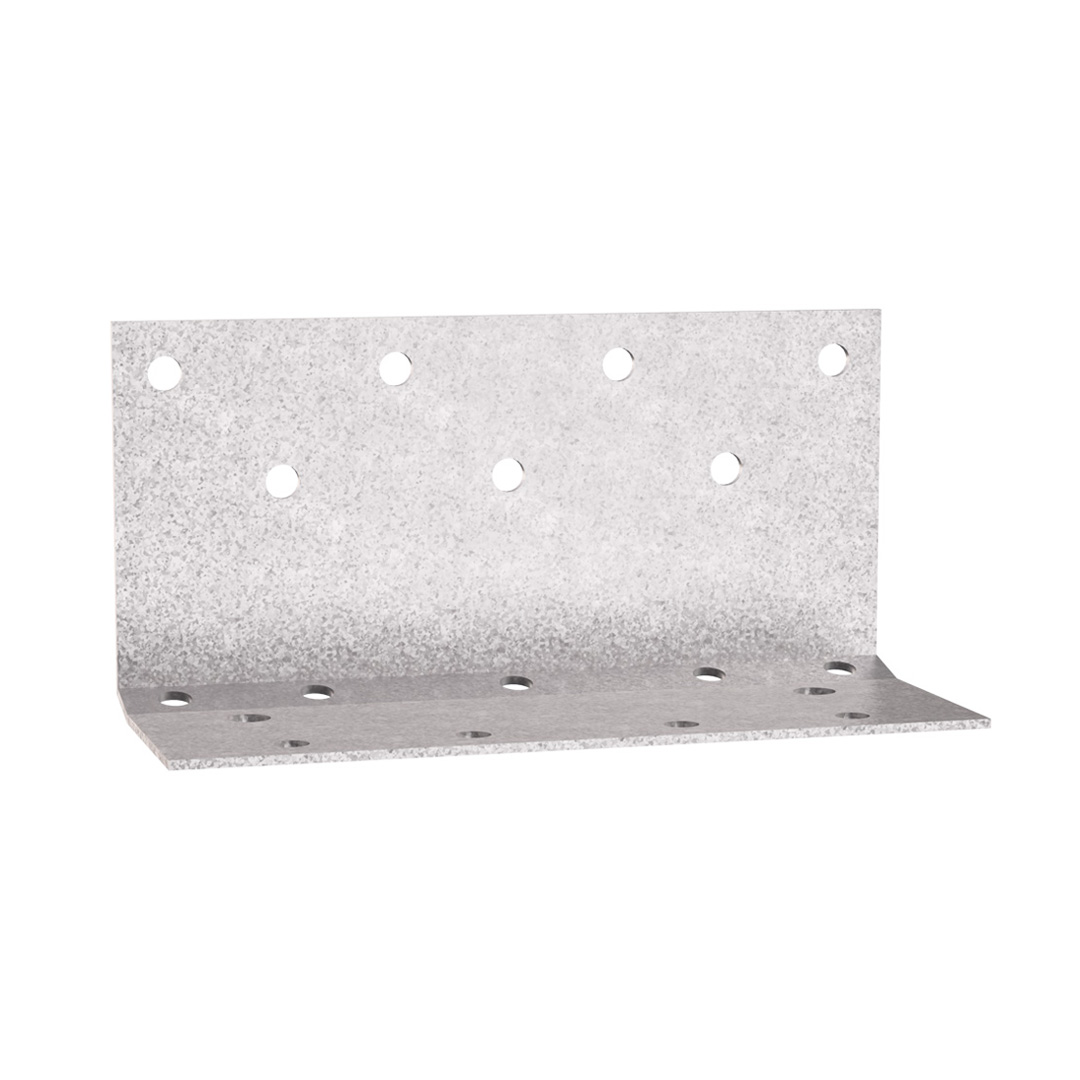

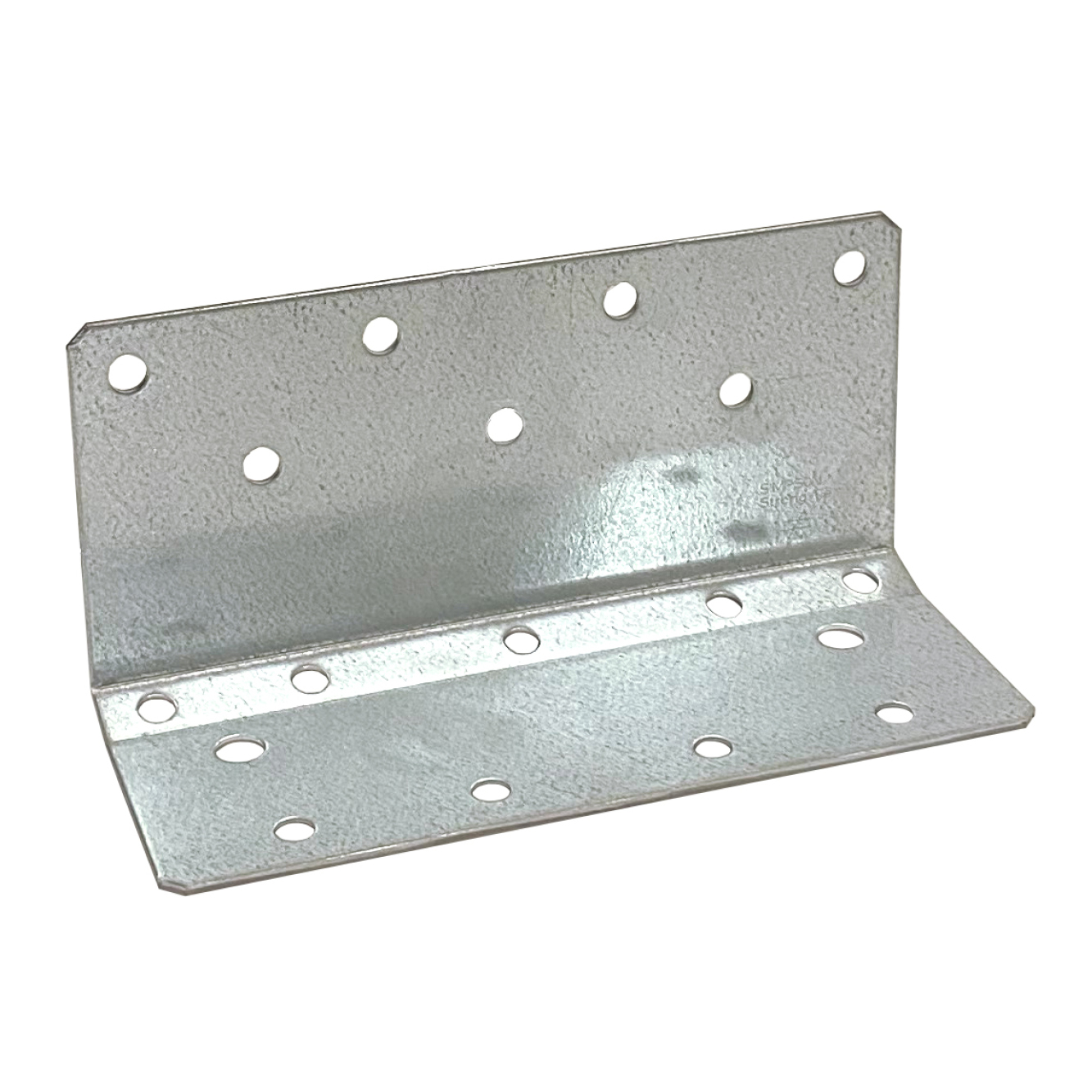

O esquadro ABR255SSH foi especialmente desenvolvido para CLT.

Foi concebido para suportar cargas verticais e laterais.

Instalado com parafusos SSH de grande diâmetro para conectores, este suporte pode suportar cargas pesadas e pode ser instalado rapidamente.

Ficha de Dados Técnicos

Marcação CE

ATE

Novidade

Classe de serviço 2

Aço galvanizado Z275

Interior

EPD

AB255SSH_SSTBP_homepage_FI_fi

Detalhes do produto

Imagens

Características

Matéria

Aço pré-galvanizado
S250GD + Z275 de acordo com a norma EN 10346

Vantagens

Instalação mais rápida graças a um número limitado de fixações
Possibilidade de o ocultar na espessura do conjunto do pavimento (isolamento sob betonilha, betonilha, revestimento, etc.)
Diversos valores característicos em função do comprimento do parafuso SSH utilizado
Múltiplas configurações possíveis
Os parafusos instalados no canto proporcionam uma melhor capacidade de carga ao conjunto
Fabricado na França.

Aplicação

Suporte

Elemento de suporte : madeira maciça, laminada colada,
Elemento suportado : madeira maciça, laminada colada.

Áreas de utilização

Painéis maciços,
Painéis laminados cruzados (CLT).

Dados técnicos

Dimensões

Referência	Dimensões do conector
	Outro			Dimensões e valores caraterísticos[mm]				Perfurações[mm]	Ala B[mm]
	DB nr.	NOBB nr.	Qtd. por caixa	A[mm]	B[mm]	C[mm]	Esp.[mm]	Redondo	Redondo
	DB nr.	NOBB nr.	Qtd. por caixa	A[mm]	B[mm]	C[mm]	Esp.[mm]	Ø11[mm]	Ø11[mm]	Ø14[mm]
AB255SSH	2121743	60010436	10.0	123	100	255	3	7	9	2

Valores característicos - Madeira sobre madeira - 1 esquadro - Pregagem total

Referência	Capacidade da cantoneira
	Valores caraterísticos - Madeira/madeira - Pregagem total
	Fixacões				Valores característicos - Madeira classe C24 - Montagem com 1 esquadro[kN]
	Aba A		Aba B		R₂,ₖ=R₃,ₖ					R₁,ₖ					R4,k (2)					R5,k
	Qdad	Tipo	Qdad	Tipo	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160
AB255SSH	7.0	SSH10.0xL	9.0	SSH10.0xL	17.4	24.7	35	42.6	48.5	8.56 * kmod^0.25	19.3 * kmod^0.12	26.36 * kmod^0.09	42.6	56.2	min(13.7 ; 13.92/kmod^0.76)	13.9/kmod^0.76	13.9/kmod^0.76	13.9/kmod^0.76	13.9/kmod^0.76	4.21/kmod^0.24	5.02/kmod^0.24	5.22/kmod^0.24	5.28/kmod^0.24	5.32/kmod^0.24

Os valores da tabela acima podem ser utilizados se o elemento estiver bloqueado em rotação.

Os valores para outros comprimentos de parafuso SSH estão disponíveis na ETA.

Valores característicos - Madeira sobre madeira - 1 esquadro - Pregagem parcial

Referência	Capacidade da cantoneira
	Valores caraterísticos - Madeira/madeira - Pregagem parcial
	Fixacões				Valores característicos - Madeira classe C24 - Montagem com 1 esquadro[kN]
	Aba A		Aba B		R₁,ₖ					R₂,ₖ=R₃,ₖ					R5,k					R4,k
	Qdad	Tipo	Qdad	Tipo	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160
AB255SSH	4.0	SSH10.0xL	5.0	SSH10.0xL	4.12 * kmod^0.5	10.9 * kmod^0.2	15.36 * kmod^0.15	25.64 * kmod^0.1	25.4 * kmod^0.1	10.8	15.4	21.8	26.5	30.1	1.68/kmod	1.97/kmod^0.8	2.11/kmod^0.8	2.11/kmod^0.8	2.11/kmod^0.8	min(8.7 ; 13.92/kmod^0.76)	min(13.9 ; 13.9/kmod^0.76)	min(14.6 ; 13.9/kmod^0.76)	min(18.8 ; 13.9/kmod^0.76)	13.9/kmod^0.76

Os valores da tabela acima podem ser utilizados se o elemento estiver bloqueado em rotação.

Os valores para outros comprimentos de parafuso SSH estão disponíveis na ETA.

Valores característicos simplificados - Madeira sobre madeira - 1 esquadro - Pregagem total

Referência	Capacidade da cantoneira
	Valores caraterísticos - Madeira/madeira - Pregagem total
	Fixacões				Valores característicos simplificados - madeira C24 - 1 esquadro[kN]
	Aba A		Aba B		R₂,ₖ=R₃,ₖ					R₁,ₖ					R4,k					R5,k
	Qdad	Tipo	Qdad	Tipo	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160
AB255SSH	7.0	SSH10.0xL	9.0	SSH10.0xL	17.4	24.7	35	42.6	48.5	8.3	19.1	26.1	42.6	56.2	13.7	15.1	15.1	15.1	15.1	4.3	5.1	5.4	5.4	5.5

Os valores característicos simplificados acima publicados baseiam-se numa duração de carga de "curto prazo" e numa classe de serviço 2 de acordo com o Eurocódigo 5 (EN1995) - kmod = 0,9.

Para outras durações de carga e classes de serviço, consultar as tabelas acima ou a ETE.

Os valores indicados na tabela acima podem ser utilizados se o elemento estiver bloqueado em rotação.

Valores característicos simplificados - Madeira sobre madeira - 1 esquadro - Pregagem parcial

Referência	Capacidade da cantoneira
	Valores caraterísticos - Madeira/madeira - Pregagem parcial
	Fixacões				Valores característicos simplificados - madeira C24 - 1 esquadro[kN]
	Aba A		Aba B		R₂,ₖ=R₃,ₖ					R₁,ₖ					R4,k					R5,k
	Qdad	Tipo	Qdad	Tipo	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160
AB255SSH	4.0	SSH10.0xL	5.0	SSH10.0xL	10.8	15.4	21.8	26.5	30.1	3.9	10.7	15.1	25.4	25.1	8.7	13.9	14.6	15.1	15.1	1.9	2.1	2.3	2.3	2.3

Instalação

Fixações

Madeira :

Parafusos SSH10.0xL (são permitidos diferentes comprimentos, consoante as cargas previstas)

Instalação

Comece por instalar os parafusos SSH nos flanges horizontais e verticais.
Em seguida, instale os parafusos inclinados no canto, num ângulo de aproximadamente 70°.
