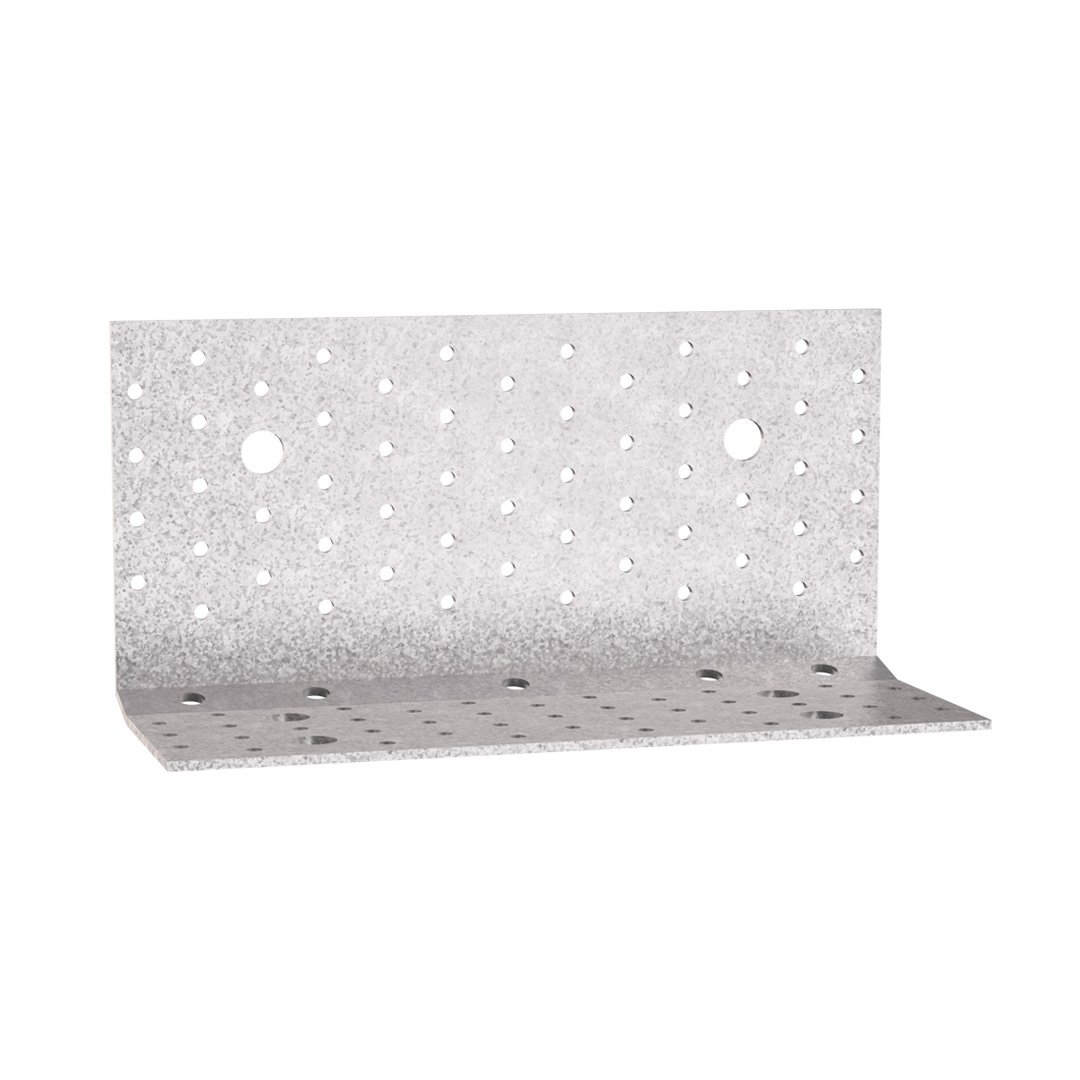

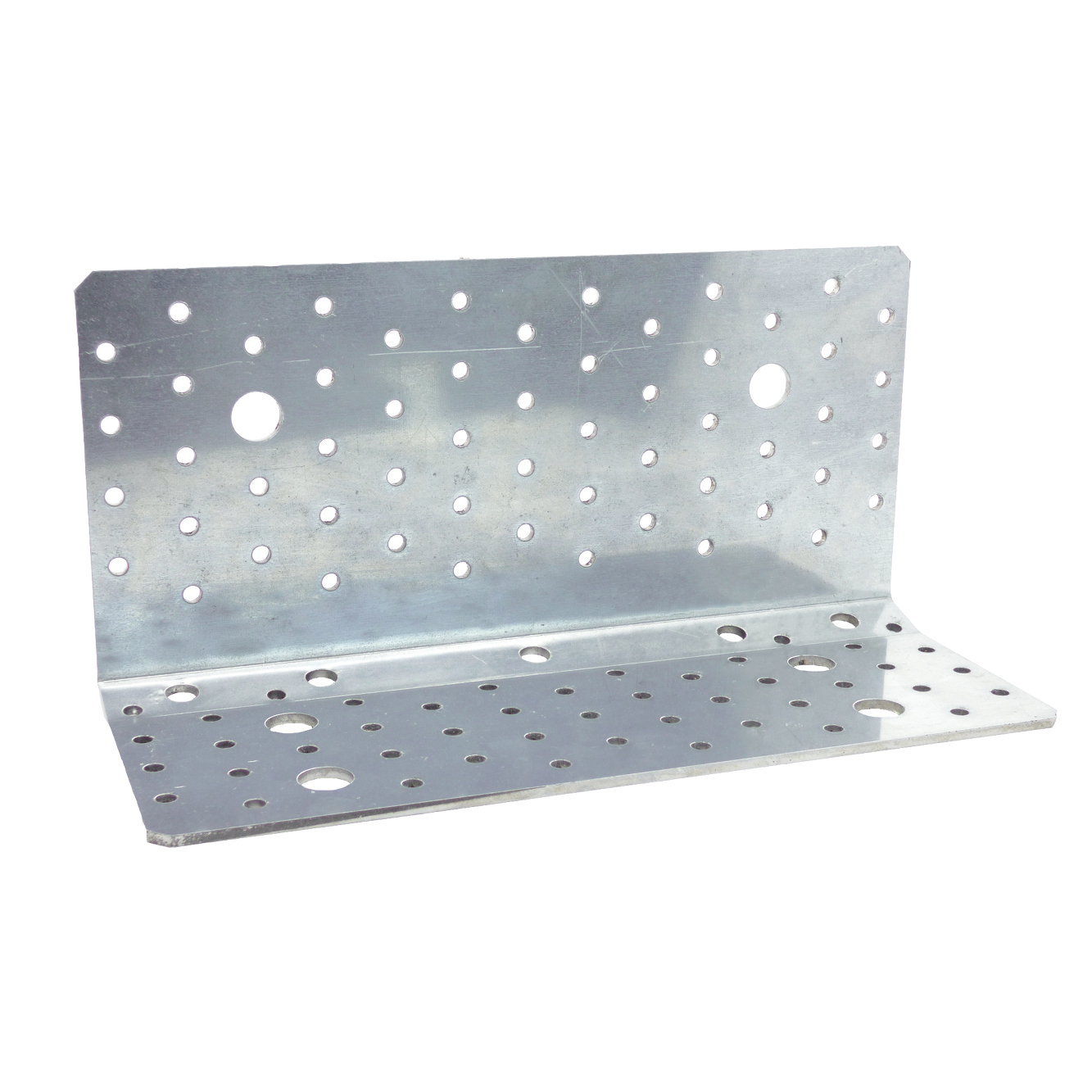

AB255HD

Esquadro reforçado para CLT

O esquadro reforçado AB255HD foi especialmente desenvolvido para a fixação do painel CLT em suporte de madeira ou em suporte de betão. Extremamente polivalente, é particularmente resistente ao cisalhamento graças a uma geometria otimizada.

Marcação CE
ATE
Classe de serviço 2
Interior
Aço galvanizado Z275

Detalhes do produto

Imagens

Características

Matéria

  • Aço galvanizado S250GD + Z275 em conformidade com a norma NF EN 10346,
  • Espessura : 3 mm.

Vantagens

  • Ideal para a utilização em edifícios CLT,
  • Grande polivalência : pode ser fixada em suporte em madeira e em suporte em betão,
  • Elevado desempenho nas direções de esforços horizontais (F2/F3) e verticais (F1).

Aplicação

Suporte

  • Elemento de suporte : madeira maciça, laminada colada,
  • Elemento suportado : madeira maciça, laminada colada.

Áreas de utilização

  • Painéis maciços,
  • Painéis laminados cruzados (CLT).

Dados técnicos

Dimensões

Dimensões

Referência Dimensões [mm] Perfuração aba A Perfuração aba B
A B C t Ø5 Ø14 Ø5 Ø9 Ø14
AB255HD 123 100 255 3 56 2 41 5 4

Valores caraterísticos – Madeira sobre madeira - 1 esquadro - Plano de pregagem 1

Referência Valores caraterísticos – Madeira sobre madeira - Plano de pregagem 1
Fixações Valores caraterísticos - Madeira C24 - 1 esquadro [kN]
Aba A Aba B R1.k R2.k = R3.k R4.k R5.k
Qdad Tipo Qdad Tipo Qdad Tipo CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CSA5.0x50
AB255HD 26 CNA/CSA 5 ESCRFTC8.0x140 13 CNA/CSA min (51.0 ; 56/kmod) min (51.0 ; 56/kmod) min (51.0 ; 56/kmod) 42.9 45.7 46 13.9/kmod^0.8 13.9/kmod^0.8 13.9/kmod^0.8 min (8.7 ; 9.2/kmod) min (10.9 ; 9.2/kmod) 9.2/kmod

Pode ser utilizado o valor na tabela acima se não for possível rodar o painel.

Os valores característicos de resistência R1.k são válidos independentemente do número de fixações CNA/CSA na aba B.
Os valores para os parafusos ESCRFTC com comprimentos diferentes estão disponíveis no nosso ETE.

Valores caraterísticos simplificados – Madeira sobre madeira - 1 esquadro - Plano de pregagem 1

Referência Valores caraterísticos simplificados – Madeira sobre madeira - Plano de pregagem 1
Fixações Valores caraterísticos simplificados - Madeira C24 - 1 esquadro [kN]
Aba A Aba B R1.k R2.k = R3.k R4.k R5.k
Qdad Tipo Qdad Tipo Qdad Tipo CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 ​CNA4.0x60 CSA5.0x50 ​CNA4.0x50 ​CNA4.0x60 CSA5.0x50
AB255HD 26 CNA/CSA 5 ESCRFTC8.0x140 13 CNA/CSA 51 51 51 42.9 45.7 46 15.1 15.1 15.1 8.7 10.2 10.2

A capacidade caraterística publicada tem por base a duração de carga a curto prazo e a classe de serviço 2, de acordo com o EC5 (EN 1995) – kmod = 0,9. Para obter outras durações de carga e classe de serviço, consulte a ETA, onde poderá encontrar capacidades mais precisas.

Pode ser utilizado o valor na tabela acima se não for possível rodar o painel.Os valores característicos de resistência R1.k são válidos independentemente do número de fixações CNA/CSA na aba B.
Os valores para os parafusos ESCRFTC com comprimentos diferentes estão disponíveis no nosso ETE.

Valores caraterísticos – Madeira sobre madeira - 1 esquadro - Plano de pregagem 2

Referência Valores caraterísticos – Madeira sobre madeira - Plano de pregagem 2
Fixações Valores caraterísticos - Madeira C24 - 1 esquadro [kN]
Aba A Aba B R1.k Tipo R4.k R5.k
Qdad Type Qdad Type Qdad Tipo CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CSA5.0x50
AB255HD 30 CNA/CSA 5 ESCRFTC8.0x200 13 CNA/CSA min (66.4 ; 56/kmod) min (70.8 ; 56/kmod) min (72.4 ; 56/kmod) 46.5 49.7 53.5 13.9/kmod^0.8 13.9/kmod^0.8 13.9/kmod^0.8 min (13.5 ; 9.2/kmod) min (16.8 ; 9.2/kmod) 9.2/kmod

Pode ser utilizado o valor na tabela acima se não for possível rodar o painel.

Os valores característicos de resistência R1.k são válidos independentemente do número de fixações CNA/CSA na aba B.
Os valores para os parafusos ESCRFTC com comprimentos diferentes estão disponíveis no nosso ETE.

Valores caraterísticos simplificados – Madeira sobre madeira - 1 esquadro - Plano de pregagem 2

Referência Valores caraterísticos simplificados – Madeira sobre madeira - Plano de pregagem 2
Fixações Valores caraterísticos simplificados - Madeira C24 - 1 esquadro [kN]
Aba A Aba B R1.k R2.k = R3.k R4.k R5.k
Qdad Tipo Qdad Tipo Qdad Tipo CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CSA5.0x50
AB255HD 30 CNA/CSA 5 ESCRFTC8.0x200 13 CNA/CSA 62.2 62.2 62.2 46.5 49.7 53.5 15.1 15.1 15.1 10.2 10.2 10.2

A capacidade caraterística publicada tem por base a duração de carga a curto prazo e a classe de serviço 2, de acordo com o EC5 (EN 1995) – kmod = 0,9. Para obter outras durações de carga e classe de serviço, consulte a ETA, onde poderá encontrar capacidades mais precisas.

Pode ser utilizado o valor na tabela acima se não for possível rodar o painel.Os valores característicos de resistência R1.k são válidos independentemente do número de fixações CNA/CSA na aba B.
Os valores para os parafusos ESCRFTC com comprimentos diferentes estão disponíveis no nosso ETE.

Valores caraterísticos – Madeira sobre madeira - 1 esquadro - Plano de pregagem 3

Referência Valores caraterísticos – Madeira sobre madeira - Plano de pregagem 3
Fixações Valores caraterísticos - Madeira C24 - 1 esquadro [kN]
Aba A Aba B R1.k R2.k = R3.k R4.k R5.k
Qdad Tipo Qdad Tipo Qdad Tipo CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CNA5.0x50 CNA4.0x50 CNA4.0x60 CNA5.0x50
AB255HD 26 CNA/CSA 3 ESCRFTC8.0x200 13 CNA/CSA min (46.8 ; 56/kmod) min (46.8 ; 56/kmod) min (46.8 ; 56/kmod) 32.4 32.4 43.4 13.9/kmod^0.8 13.9/kmod^0.8 13.9/kmod^0.8 min (8.7 ; 9.2/kmod) min (10.8 ; 9.2/kmod) 9.25/kmod

Pode ser utilizado o valor na tabela acima se não for possível rodar o painel.Os valores característicos de resistência R1.k são válidos independentemente do número de fixações CNA/CSA na aba B.
Os valores para os parafusos ESCRFTC com comprimentos diferentes estão disponíveis no nosso ETE.

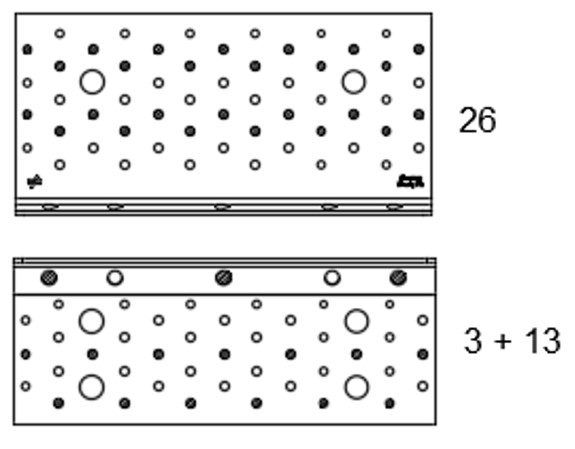

Valores caraterísticos simplificados – Madeira sobre madeira - 1 esquadro - Plano de pregagem 3

Referência Valores caraterísticos simplificados – Madeira sobre madeira - Plano de pregagem 3
Fixações Valores caraterísticos simplificados - Madeira C24 - 1 esquadro [kN]
Aba A Aba B R1.k R2.k = R3.k R4.k R5.k
Qdad Tipo Qdad Tipo Qdad Tipo CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CNA5.0x50 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CSA5.0x50
AB255HD 26 CNA/CSA 3 ESCRFTC8.0x200 13 CNA/CSA 46.8 46.8 46.8 32.4 32.4 43.4 15.1 15.1 15.1 8.7 10.2 10.2

A capacidade caraterística publicada tem por base a duração de carga a curto prazo e a classe de serviço 2, de acordo com o EC5 (EN 1995) – kmod = 0,9. Para obter outras durações de carga e classe de serviço, consulte a ETA, onde poderá encontrar capacidades mais precisas.

Pode ser utilizado o valor na tabela acima se não for possível rodar o painel. Os valores característicos de resistência R1.k são válidos independentemente do número de fixações CNA/CSA na aba B.
Os valores para os parafusos ESCRFTC com comprimentos diferentes estão disponíveis no nosso ETE.

Instalação

Instalação

Fixações

Madeira :

  • Pregos canelados CNA Ø 4,0 x 50 mm, CNA Ø 4,0 x 60 mm,
  • Parafusos CSA Ø 5,0 x 50.

Betão :

  • Cavilha mecânica : perno WA M12-104/5,
  • Ancoragem química : resina AT-HP + haste roscada LMAS M12-150/35.

Installation

  1. Posicionar o esquadro no suporte.
  2. Primeiro, inserir os parafusos CSA ou os pregos CNA.
  3. De seguida, inserir os parafusos de rosca total junto à dobra num ângulo de 70° aproximadamente (recomenda-se utilizar um gabarito para maior rapidez e precisão).

As disposições de fixação possíveis encontram-se ilustradas a seguir.
