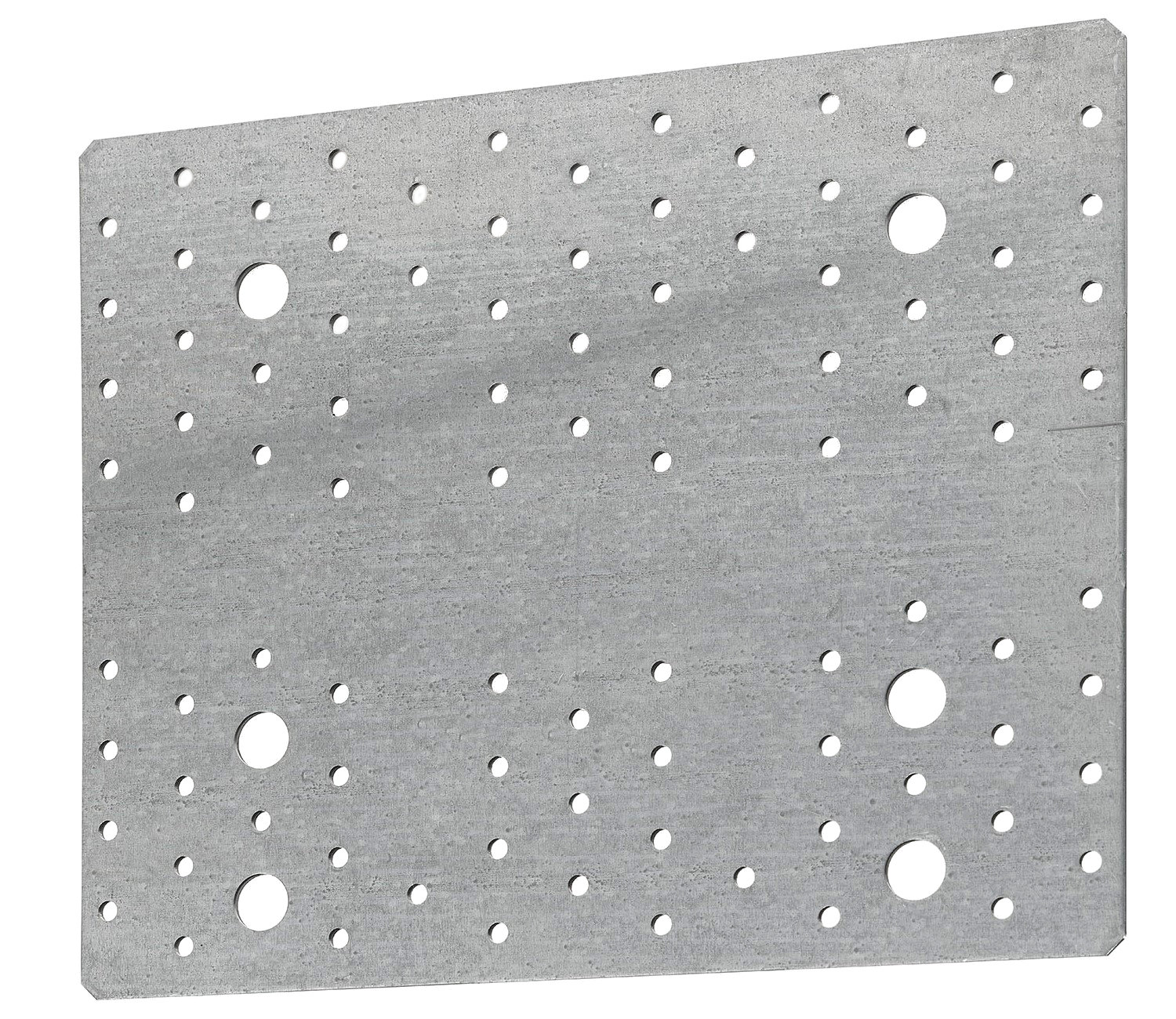

NPB255

Placa perfurada para CLT

As placas perfuradas NPB255 e NPB255SO foram especialmente desenvolvidas para a fixação de painéis CLT em suporte de madeira, suporte CLT ou suporte de concreto.

Marcação CE
ATE
Classe de serviço 2
Aço eletrogalvanizado 20µm
Interior

Detalhes do produto

Imagens

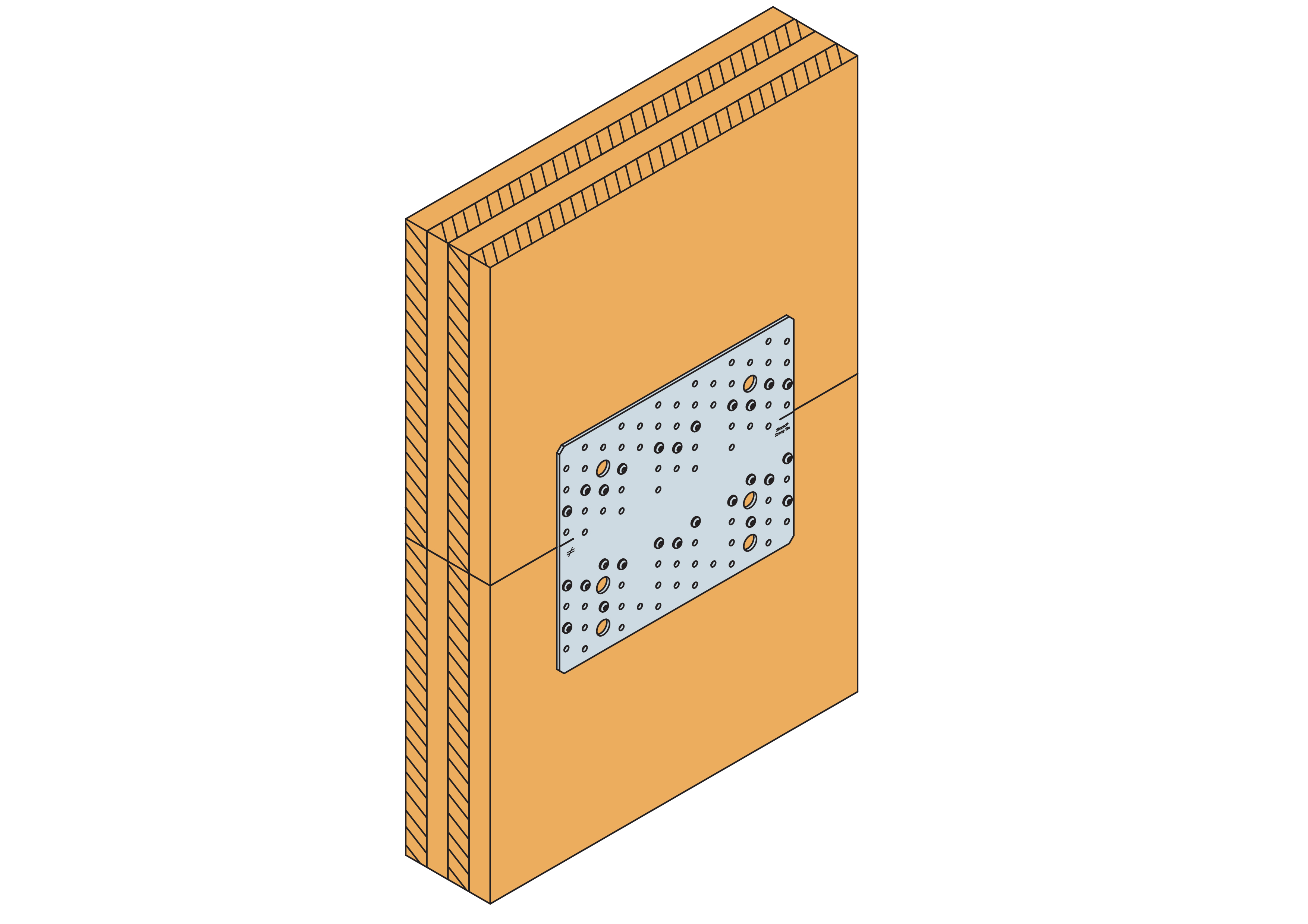

Madeira sobre madeira

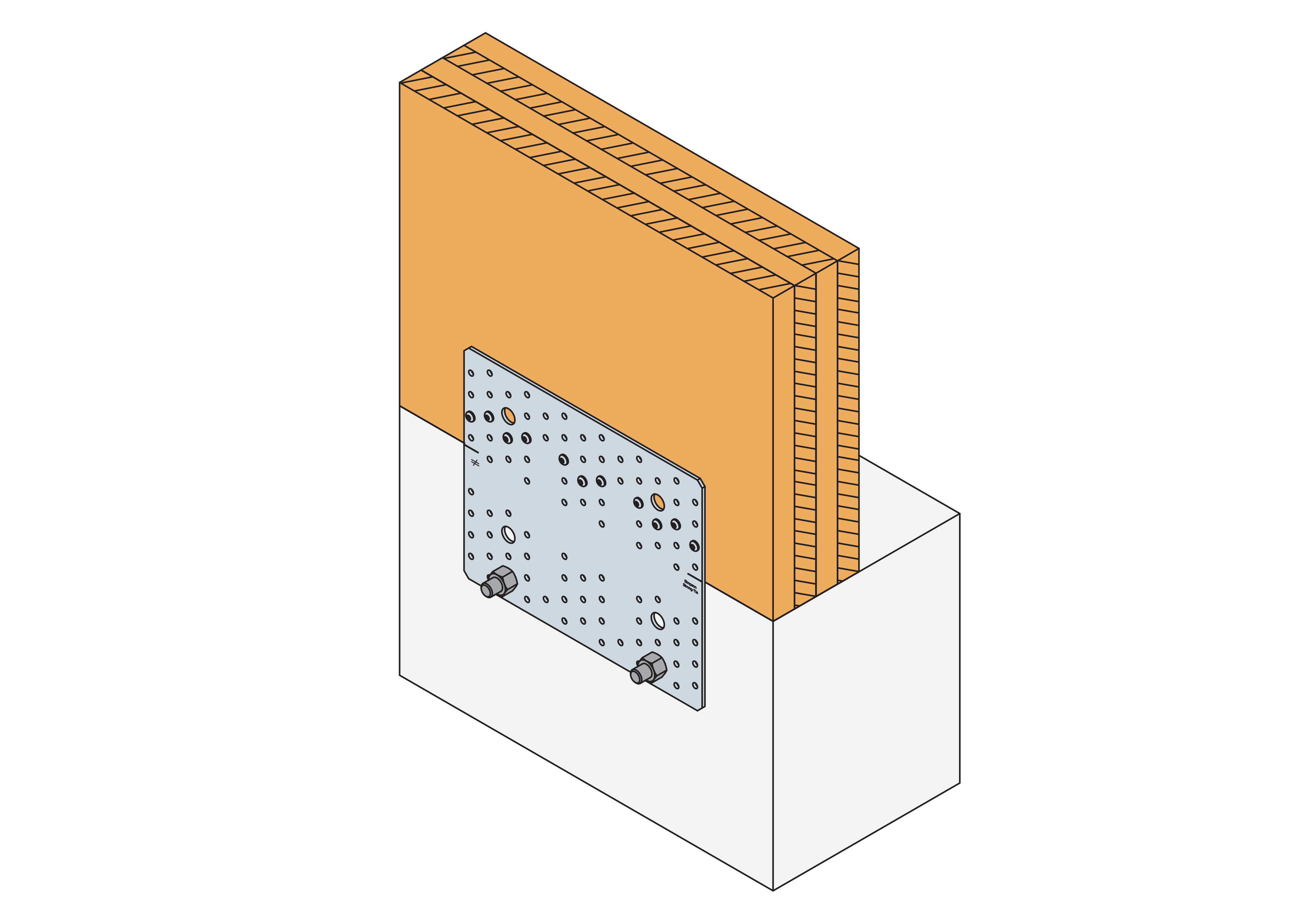

Madeira sobre betão

Características

Matéria

  • Aço galvanizado S250GD + Z275 em conformidade com a norma NF EN 10346
  • Espessura 3 mm.

Ventagems

  • Ideal para a utilização em edifícios CLT,
  • Instalação facilitada por uma linha de marcação que permite posicionar os dois elementos a montar,
  • Grande polivalência: pode ser fixada em suporte em madeira e em suporte em betão,
  • Elevado desempenho nas direções de esforços horizontais e verticais.

Aplicação

Suporte

  • Elemento de suporte : CLT, madeira, concreto,
  • Elemento suportado : CLT, madeira maciça, laminada colada, madeiras compostas...

Área de utilização

  • Painéis maciços,
  • Painéis laminados cruzados (CLT)...

Dados técnicos

Dimensões

Dimensões

Referência Dimensões [mm] Perfurações
A B t Ø5 Ø14
NPB2552142553936
NPB255SO2942553976

Valores Característicos - Madeira sobre madeira ou CLT sobre CLT

Referência Valores Caraterísticos - Madeira sobre madeira ou CLT sobre CLT
Fixacões Valores Característicos - Madeira classe C24 [kN]
Parte alta Parte de baixo R1.k R2.k
CNA4.0x50 CSA5.0x50 CNA4.0x50 CSA5.0x50
NPB255 NP 1111523.927.620.824
NPB255 NP 2131528.332.619.422.3
NPB255 NP 3303166.578.933.940.2
NPB255 NP 4242853.263.127.732.9
NPB255SO NP 5303166.578.92529.7

A conexão em madeira também pode ser aplicada para conexão em CLT. As distâncias até as bordas da madeira devem ser verificadas.

Os planos de pregagem NP 1 a 5 são descritos no documento pdf disponível na aba "Execucao”

Valores Característicos - Madeira sobre concreto

Referência Valores Caraterísticos - Madeira sobre concreto - Plano de pregagem 2
Fixações Valores Caraterísticos - Madeira C24 [kN] f [mm]
Parte alta Parte de baixo R1.k R2.k
CNA4.0x50 CSA5.0x50 CNA4.0x50 CSA5.0x50
NPB255 NP 611223.927.622.826.3115
NPB255 NP 7132min (37,1 /kmod ; 28,9)min (37,1 /kmod ; 34,2)min (21,1 /kmod ; 19,3)min (21,1 /kmod ; 22,9)120
NPB255 NP 8302min (37,1 /kmod ; 66,6)min (37,1 /kmod ; 78,9)min (27,8 /kmod ; 28,4)min (27,8 /kmod ; 33,7)70
NPB255 NP 9192min (37,1 /kmod ; 42,2)min (37,1 /kmod ; 50,0)min (21,1 /kmod ; 24,0)min (21,1 /kmod ; 28,4)100
NPB255SO NP 11262min (37,1 /kmod ; 56,6)min (37,1 /kmod ; 65,3)21.524.8120
NPB255SO NP 12302min (37,1 /kmod ; 66,6)min (37,1 /kmod ; 78,9)min (27,8 /kmod ; 21,3)min (27,8 /kmod ; 25,2)115
NPB255SO NP 13302min (37,1 /kmod ; 66,6)min (37,1 /kmod ; 78,9)min (23,2 /kmod ; 25,5)min (23,1 /kmod ; 30,2)100

A conexão em madeira também pode ser aplicada para conexão em CLT. Devem ser verificadas as distâncias até as bordas da madeira, bem como as distâncias às bordas do concreto.
Deve ser verificada a resistência das fixações, em particular o momento induzido pela força F2, associada a um braço de alavanca “f” dado na tabela anterior.

Os planos de pregagem NP 6 a 13 são descritos no documento pdf disponível na aba "Execucao”

Instalação

Instalação

Fixações

Consulte os diferentes planos de pregos no arquivo acima.

Em madeira :

  • Pregos canelados CNA Ø 4,0 x 50 mm,
  • Parafusos CSA Ø 5,0 x 40 ou CSA Ø 5,0 x 50.

Em betão :

  • Cavilha mecânica : perno WA M12-104/5,
  • Ancoragem química : resina AT-HP + haste roscada LMAS M12-150/35.

Suporte

Em madeira :

  1. Aproximar os dois elementos a fixar,
  2. Pregar a placa no primeiro elemento a fixar,
  3. Pregar a placa no segundo elemento.

Em betão :

  1. Aproximar o item a fixar ao elemento de betão,
  2. Pregar a placa no elemento a fixar,
  3. Fixar a placa ao betão com as ancoragens recomendadas.

Nailing pattern

Certification

Declarações de desempenho (DoP)

Homologações técnicas europeia (ETA)

eta-06-0106.pdf (13.43 MB)

Comprar online

No items available.

Contact

Simpson Strong-Tie França

Simpson Strong-Tie

ZAC des 4 Chemins
85400 Sainte-Gemme-la-Plaine
França
